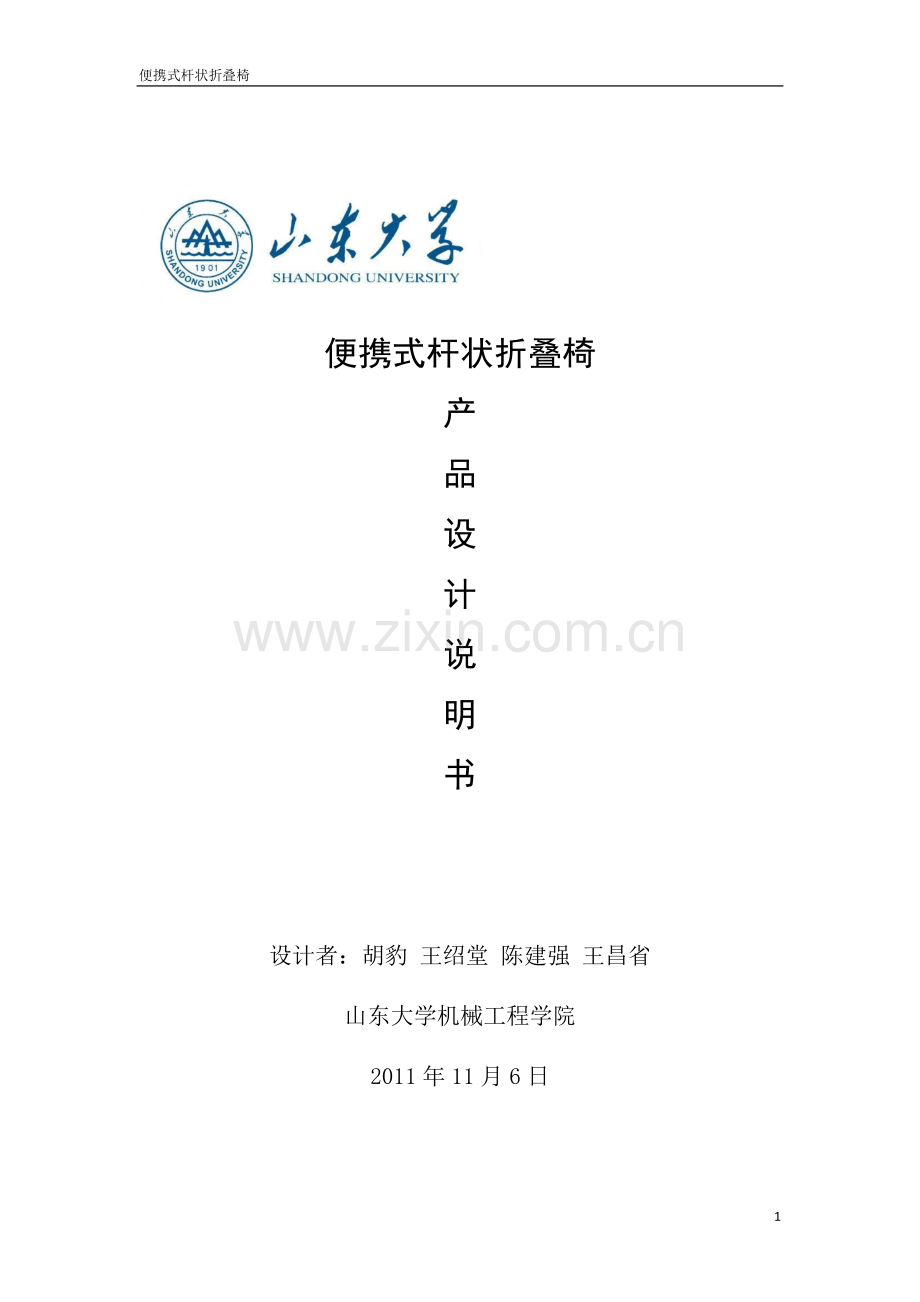

便携式杆状折叠椅

便携式杆状折叠椅
产
品
设
计
说
明
书

设计者：胡豹 王绍堂 陈建强 王昌省
山东大学机械工程学院
2011年11月6日

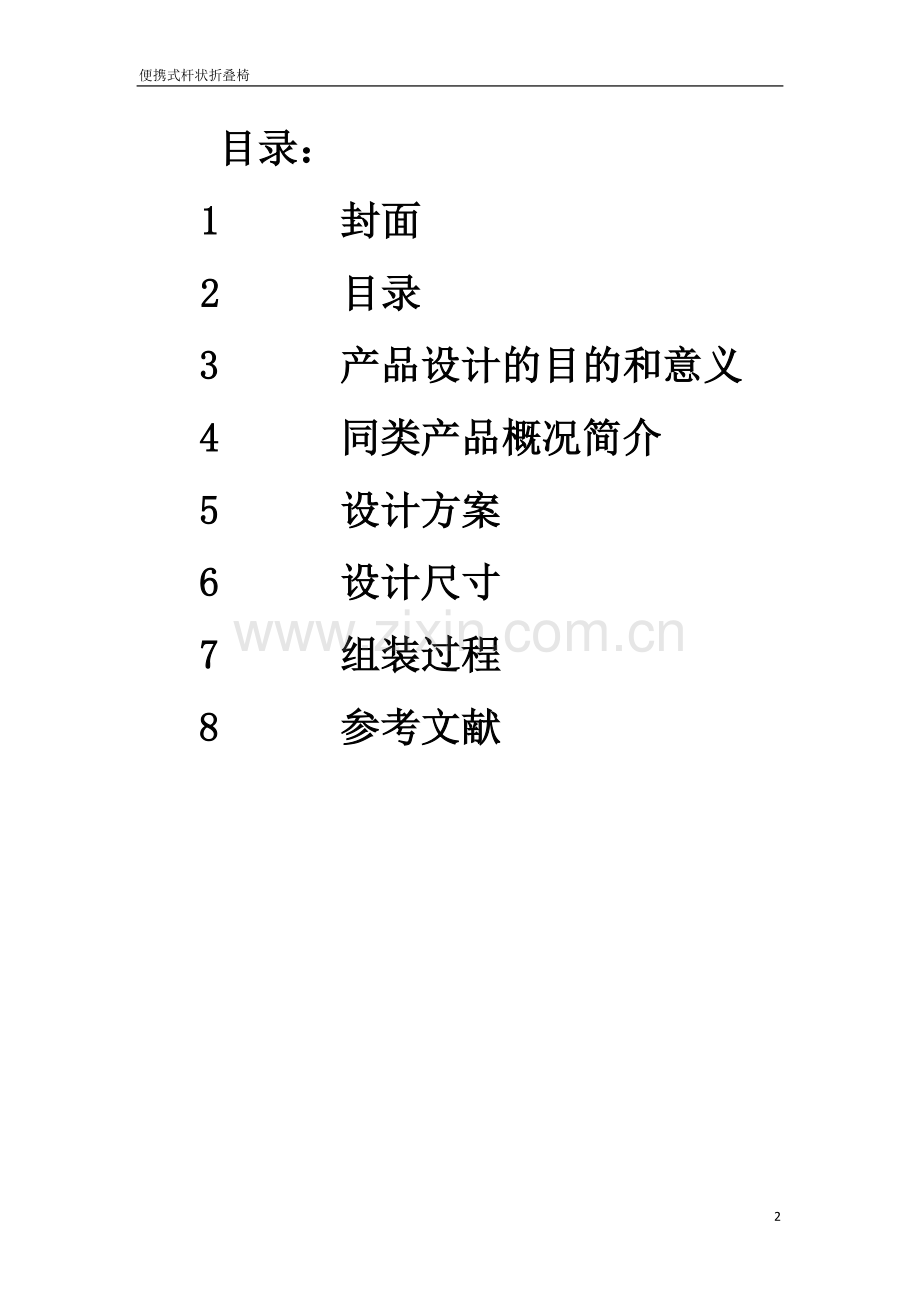

目录：
1 封面
2 目录
3 产品设计的目的和意义
4 同类产品概况简介
5 设计方案
6 设计尺寸
7 组装过程
8 参考文献

3.产品设计的目的和意义

许多世纪以来，折叠椅一直被认为是最重要的家具之一，是社会地位的象征。在古文明中，折叠椅不只是为了供人就座，还用在了各种正式场合和仪式中。它轻便、可叠放功能的座椅，既方便搬动，又节省空间。座面板与背面板一般用原PP塑料在模具内一体注塑成型；椅架与椅脚用静电银色粉末喷塑的方形钢管，方形钢管比圆形钢管更为牢固耐用；一般椅架底部，即与地面接触的位置会加脚垫，起到防滑，防止划伤地板的作用。使用场合：各类培训机构、各级学校、公共场所、医院、餐厅、酒店、公司、家庭等场所。
随着时代的发展人们对家具的要求不单纯是功能需要，更是装饰美观的需要、更是彰现个性的需要。随着国内经济发展，人民的生活发生了根本性的变化，人们对折叠椅的需要也必然朝着健康、环保、品牌方向发展。未来的折叠椅将要结合更多的功能，会将更多的结构简化，省去笨重的结构，更容易操作和节省空间，简洁，朴素。而面对当前折叠椅笨重、者的后仍将占用大量空间的问题，设计了本产品。本产品仍将沿用普遍的“X”形增加其牢固性，折叠后可称为一杆状，在登山、旅游等情况下可用作拐杖，将拐杖和折叠椅的功能集于一体，将为生活提供加大的便利。

图一：折叠椅发展史
4.同类产品概况简介

分类
折叠椅1
折叠椅2
折叠椅3
折叠椅4
实物照片

折叠前

折叠后

特点
利用简单的原理解决生活中的问题，该款折叠椅用于家里来客人或者家里人坐，节省空间，折叠方便。

该折叠椅可以调节座椅的靠背的位置，可以调节到适合人们的位置，使人感到舒适，折叠起来所占的空间比较小，适合晒太阳，休息。

该折叠椅简单，体积小，非常节省空间，座椅的面是用帆布制成，结实耐用，而且人坐着舒适，不会感觉硬，而是柔软。
该折叠椅简洁大方，适用于会客洽谈，折叠起来节省空间，不占地方，方便收藏

虽然由前期数据查找中找到的椅子都能折叠成面，比较节省空间，但是都比较沉重，且功能单一，与人们日益发展的生活需求有一定差距。

5.设计方案
5.1 整体方案构想

如前所述，在现在市场上，传统的折叠椅可折叠成面，但仍占用一定空间，且较为笨重，在户外野足登山过程中难于携带，且可携带的折叠椅功能又较为单一。故我们将折叠椅与拐杖的功能结合在一起，在使用折叠椅时，可方便的组装成椅子状，达到椅子的功能。而在不使用的时候，可恢复成杆状，即达到了节省空间的目的，又能在野外登山等活动中充当拐杖，从而达到一物多用的目的。

5.2各部分机构原理阐述

5.2.1 椅子杆1
功能：
该椅子杆是构成椅子面的重要部分，内部存有帆布，可从中抽出连在另外一个椅子杆2上，从而构成了椅子面
杆上的螺纹可连接其他椅子杆，从而构成拐杖
椅子杆1全貌

椅子杆1局部图

该椅子杆1上的滑动槽连接另外一个杆（用来储存椅子腿）。
5.2.2 椅子杆2
功能
1.可以连接帆布的另外一端从而构成椅子面。
2.储存椅子腿，将椅子腿保存在杆的沟槽内，节省空间。
3.带有螺纹，连接其他杆。

椅子杆2全貌

椅子杆2局部
5.2.3椅子腿

功能：
椅子腿的构造比较简单，共有四条，形成两个“X”结构，利用连接杆连接起来。平时椅子腿保存在椅子杆2中，使用时放出。

5.2.4销钉

功能：

固定两个椅子腿，从而形成两个“X”交叉的结构，比较稳定。

销钉图

5.2.5连接杆
功能：
该连接杆平时储存在椅子腿的沟槽里，共有两根，分别储存在左右两侧的凹槽，组装椅子的时候，两个杆扣在一起，从而达到固定的作用

连接杆1全貌图

连接杆2全貌图

6.设计尺寸
经过基本设计，现将折叠椅的尺寸定为如下：
长：350mm 宽：280mm 高：300mm

7.组装过程图片

组装1.伸出椅子腿
组装2.固定连接杆
组装3.椅子成型图
组装4.闲置时可连接成一杆，作为拐杖用（分散）
组装5.闲置时可连接成一杆，作为拐杖用（整体）

8.参考文献

1. 机械设计手册3．机械工业出版社，2007.12
