日光灯非隔离电源规格书.doc

深圳市朝祥光电科技有限公司
深圳朝祥光电科技有限公司

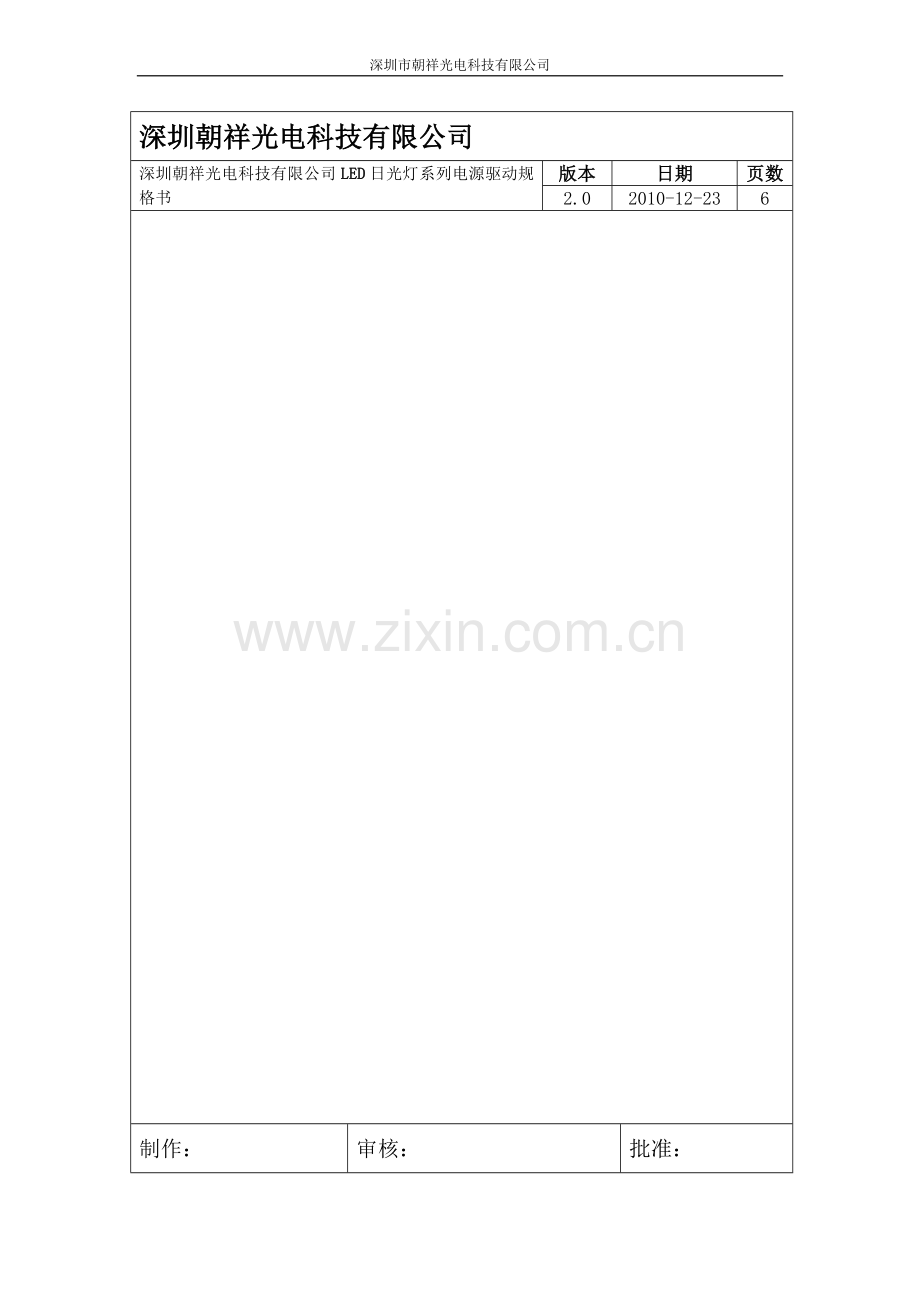

深圳朝祥光电科技有限公司LED日光灯系列电源驱动规格书
版本
日期
页数
2.0
2010-12-23
6

制作：
审核：
批准：

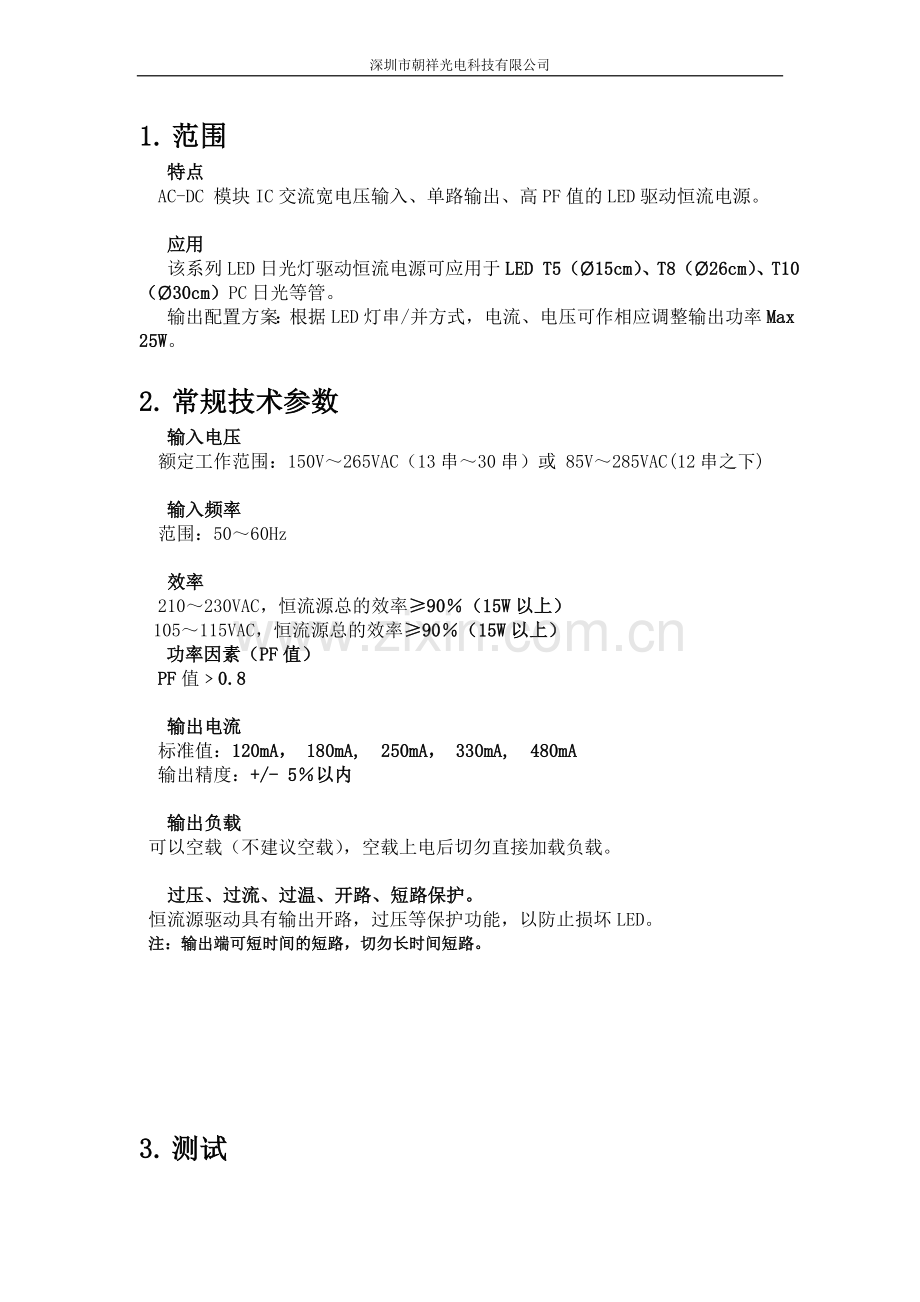

1. 范围
特点
AC-DC 模块IC交流宽电压输入、单路输出、高PF值的LED驱动恒流电源。

应用
该系列LED日光灯驱动恒流电源可应用于LED T5（Ø15cm）、T8（Ø26cm）、T10（Ø30cm）PC日光等管。
输出配置方案：根据LED灯串/并方式，电流、电压可作相应调整输出功率Max 25W。

2. 常规技术参数
输入电压
额定工作范围：150V～265VAC（13串～30串）或 85V～285VAC(12串之下)

输入频率
范围：50～60Hz

效率
210～230VAC，恒流源总的效率≥90％（15W以上）
105～115VAC，恒流源总的效率≥90％（15W以上）
功率因素（PF值）
PF值﹥0.8

输出电流
标准值：120mA， 180mA, 250mA， 330mA, 480mA
输出精度：+/- 5％以内

输出负载
可以空载（不建议空载），空载上电后切勿直接加载负载。

过压、过流、过温、开路、短路保护。
恒流源驱动具有输出开路，过压等保护功能，以防止损坏LED。
注：输出端可短时间的短路，切勿长时间短路。

3. 测试
输出电流测试
输入( 220 )VAC，输出( 64 )V，( 250 )mA，负载为( 300 )颗LED.

输出电流波形（探棒换算（1mV＝10mA））

输出电流与输入电压关系图

传导测试图

No.
Frequency
Reading
Correct
Result
Limit
Margin
Remark

(MHz)
(dBuV)
Factor(dB)
(dBuV)
(dBuV)
(dB)

1
0.5150
31.32
10.11
41.43
56.00
-14.57
peak
2
0.8750
31.24
10.11
41.35
56.00
-14.65
peak
3
1.2500
30.69
10.12
40.81
56.00
-15.19
peak
4
3.7450
30.52
10.17
40.69
56.00
-15.31
peak
5
4.1100
30.43
10.18
40.61
56.00
-15.39
peak
6
4.4800
30.47
10.19
40.66
56.00
-15.34
peak

电磁辐射干扰测试图

Final Result 1
Frequency
(MHz)
QuasiPeak
(dBμV/m)
Meas. Time
(ms)
Bandwidth
(kHz)
Antenna height
(cm)
Polarity
Turntable position
(deg)
Corr.
(dB)
Margin
(dB)
Limit
(dBμV/m)
32.017500
33.5
3000.000
120.000
318.0
V
84.0
-10.0
6.5
40.0
48.773500
19.3
3000.000
120.000
100.0
V
84.0
-19.7
20.7
40.0
90.311750
11.6
3000.000
120.000
382.0
H
225.0
-21.9
28.4
40.0
102.606500
15.5
3000.000
120.000
245.0
H
13.0
-20.0
24.5
40.0
174.251500
16.1
3000.000
120.000
134.0
H
8.0
-17.6
23.9
40.0
230.081750
13.4
3000.000
120.000
136.0
H
70.0
-16.6
33.6
47.0

4. 结构特性
外形尺寸
22cm(L)*1.8cm(W) *1.0cm (H) Max

重量
≤100g

接线图

接线方式

实物图

5. 环境特性
温度、湿度

工作温度范围：－20 ºC～+45 ºC
存储温度范围：－30 ºC～+65 ºC
工作湿度：≤ 90％ 相对湿度（无冷凝）
封装成品管内，高低温环境条件测试数据：（连续老化时间至少在1周以上）
a、 高温、高湿：70 ºC、80%湿度；
b、 低温：－25 ºC

6. 安全保证
本系列产品可通过RoHS
本系列产品可通过CE认证（有完整实验室原始数据）
本系列产品可通过FCC认证（有完整实验室原始数据）
