第五章-程序分析PPT课件.ppt

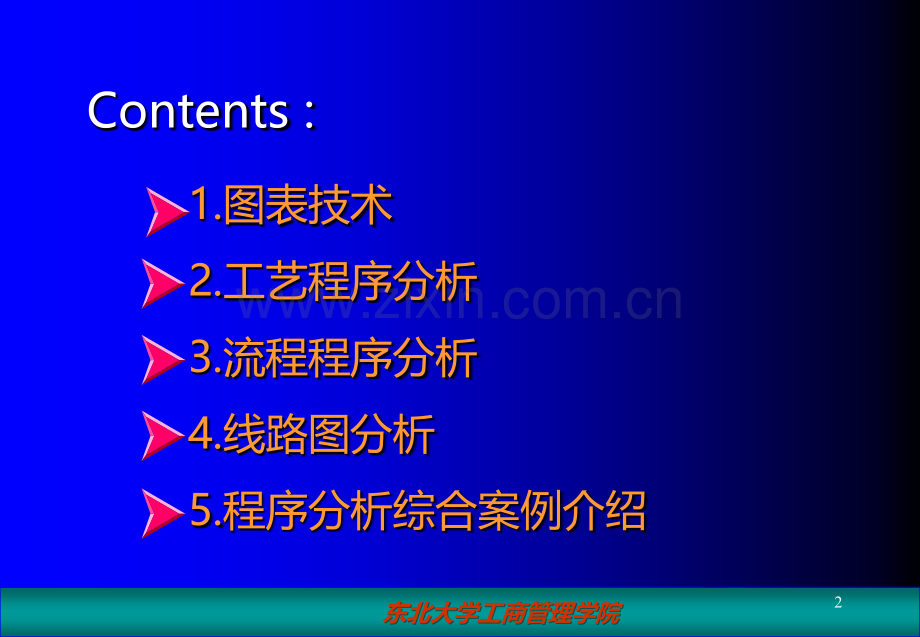

程序分析程序分析 东北大学工商管理学院东北大学工商管理学院 1Contents:1.图表技术2.工艺程序分析3.流程程序分析4.线路图分析5.程序分析综合案例介绍 东北大学工商管理学院东北大学工商管理学院 2 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 一、程序分析的定义 程序分析主要是以整个生产过程为对象，研究分析一个完整的工艺程序，从第一个工作地到最后一个工作地全面研究、分析有无多余或重复的作业，程序是否合理，搬运是否太多，等待是否太长等，进一步改善工作程序和工作方法。1.图表技术程序分析程序分析工艺程序图工艺程序图流程程序图流程程序图线图、线路图线图、线路图人型流程程序图人型流程程序图物料型流程程序图物料型流程程序图设备型流程程序图设备型流程程序图3 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 1.图表技术二、程序分析符号表示操作表示操作表示检验表示检验表示搬运、运输表示搬运、运输表示暂存、等待表示暂存、等待表示受控制表示受控制的储存的储存表示操作检表示操作检查同时进行查同时进行三、程序分析技巧1、“5W1H”提问技术。即：What完成了什么？Where何处做？When何时做？Who由谁做？How如何做？Why为何这样做？4 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 1.图表技术2、分析时的“ECRS”四大原则1）取消（Elminate)取消为改善的最佳效果，如取消不必要的工序、操作、动作，这是不需要投资的一种改进，是改进的最高原则。2）合并（Combine)对于无法取消而又必要者，看是否能合并，以达到省时简化目的。如合并一些工序或动作，或由多人于不同地点从事的不同操作，改为由一人或一台设备完成。3）重排（Rearrange)经过取消、合并后，可再根据“何人、何处、何时”三提问进行重排，使其能有最佳的顺序、除去重复、办事有序。5 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 1.图表技术4）简化（Simple)经过取消、合并、重排后的必要工作，就可考虑能否采用最简单的方法及设备，以节省人力、时间及费用。3、分析时的五个方面1）操作分析 这是最重要的分析，它涉及到产品的设计。产品设计的轻微改变，很可能改变整个制造过程，省去某些工序，减少搬运等。2）搬运分析 搬运问题需考虑搬运重量、距离及消耗时间。而运输方法和工具的改进，可减少搬运人员的劳动强度和时间消耗，进行设施布置时，要考虑搬运因素。6 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 1.图表技术3）检验分析 检验的目的是为了剔除不合格的产品，但检验本身并不改变产品的任何特性，是不增值的作业过程。因为质量是制造出来的，不是检验出来的。所以，一定要选择合理适宜的检验方法和检验工具。4）贮存分析 贮存分析应着重对仓库管理、物资供应计划和作业进度等进行检查分析。5）等待分析 等待是一种纯浪费现象，应减至最低限度，要分析引起等待的原因，如设备造成的等待，可考虑从改进设备入手。4、程序分析时的动作经济原则7 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 1.图表技术5、程序分析的步骤 （1）选择研究对象。（2）记录现行方法。（3）分析现存问题。（4）建立经济方法。（5）实施新方案。（6）维持并改进新方案。总结：进行程序分析的技巧总结如下：一个遵守动作经济性原则；两个手法5w1h技术和鱼骨图；三个核心降低成本，保证质量，提高效率；四个原则ECRS原则；五个方面操作分析，检验分析，等待分析，存储分析，搬运分析。8 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 2.工艺程序分析一、工艺程序分析的意义与内容1、工艺程序分析的意义 工艺程序分析是对现场的宏观分析，把整个生产系统作为分析对象。分析的目的是改善整个生产过程中不合理的工艺内容、工艺方法、工艺程序和作业现场的空间配置。设计出最经济合理、最优化的工艺方法、工艺程序、空间配置。工艺程序图仅作出程序中的“操作”、以及保证操作效果的“检验”两种主要动作，避免了图形的冗长和复杂。2、工艺程序图的内容 9 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 2.工艺程序分析（1）工艺程序图含有工艺程序的全面概况及各工序之间的相互关系，并根据工艺顺序编制，且表明所需时间。（2）工艺程序图能清晰地表明各种材料及零件的投入（3）工艺程序图还包含各生产过程的机器设备、工作范围、所需时间及顺序。二、工艺程序图画法1）水平线表示材料的投入。2）垂直线表示工艺过程。3）编号表示操作和检验的工艺顺序。10 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 2.工艺程序分析637113110942852154投入材料投入材料4投入材料投入材料3投入材料投入材料2投入材料投入材料1操作内容操作内容使用工具使用工具检验内容检验内容使用工具使用工具耗费工时耗费工时耗费工时耗费工时三、工艺程序分析案例（见程序分析综合案例教材）11 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 3.流程程序分析一、流程程序图的意义与内容 了解工作的概貌需用工艺程序图，而流程程序图则进一步对生产现场的整个制造程序作更详细的记录，以便对整个制造程序中的“操作”、“检验”、“搬运”、“贮存”、“赞存”作详细的研究与分析，特别是用于分析其搬运距离，暂存、贮存等“隐藏成本”的浪费。流程程序图由操作、检验、搬运、暂存、贮存五种符号构成。表示操作表示操作表示检验表示检验表示搬运、运输表示搬运、运输表示暂存、等待表示暂存、等待表示受控制表示受控制的贮存的贮存表示操作检表示操作检查同时进行查同时进行12 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 3.流程程序分析二、流程程序图的画法（流程程序分析案例见程序分析综合案例）13 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 4.线路图分析一、线路图的意义与内容 线路图是以作业现场为对象，对现场布置及物料（包括零件、产品、设备）和作业者的实际流通路线进行分析，常与流程程序图配合使用，以达到改进现场布置和移动路线，缩短搬运距离的目的。线路图依比例缩尺绘制工厂的简图或车间平面布置，将机器、工作台等相互位置，一一绘制于图上，并将流程程序图上所有的动作，以线条或符号表示。流通的方向一般以箭头表示。线路图主要用于“搬运”或“移动”的分析。14 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 4.线路图分析二、线路图的绘制要求1、在同一图面表示加工、装配等程序时，所有在制品的流程均应画出。2、许多流程由同一路径通过时，将流程数及其重量表示在线上，并可用铁锭与不同颜色的丝线表示不同的流程。3、表示搬运方向亦可用各类不同的线及不同颜色表示。4、线与线的交叉处，应以半圆型线表示避开的意思。5、流程遇有立体移动时，则宜利用三度空间图表示。15 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 4.线路图分析三、线路图的画法示例（线路图分析案例见程序分析综合案例）1456321323211123416 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 4.线路图分析 线路图分析时，对于物料的存放状态，最常用的分析是搬运活性分析，在这里简单介绍搬运活性指数的概念：生产现场对于物料的放置应尽可能提高物料的搬运活性指数（搬运某种状态下的物品所需要进行的四项作业中已经不需要进行的作业数目）。散料装箱支垫装车移动集中搬起升起运走0123417 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 程序分析综合案例 在工厂内，IE人员分析问题，很少独立运用一种技术来解决实际问题，因为IE分析问题时，要考虑整个系统的各个环节，一般在生产现场，往往多种手段并用，来分析问题的各个方面，最后确定主要方面来首先处理，这样才能收到事半功倍的效果。所以，在这里提供一个运用程序分析的综合案例，案例中运用了工艺程序分析技术、流程程序分析技术和线路图分析技术，并且把程序分析的理论实际化，以适应现场的实际需要，并没有严格按照理论要求的步骤，进行单一分析，这对大家今后的工作很有指导意义。这个案例仅供大家学习参考！18 东东 北北 大大 学学 工工 商商 管管 理理 学学 院院东东 北北 大大 学学 工工 商商 管管 理理 学学 院院 本次课程结束19
