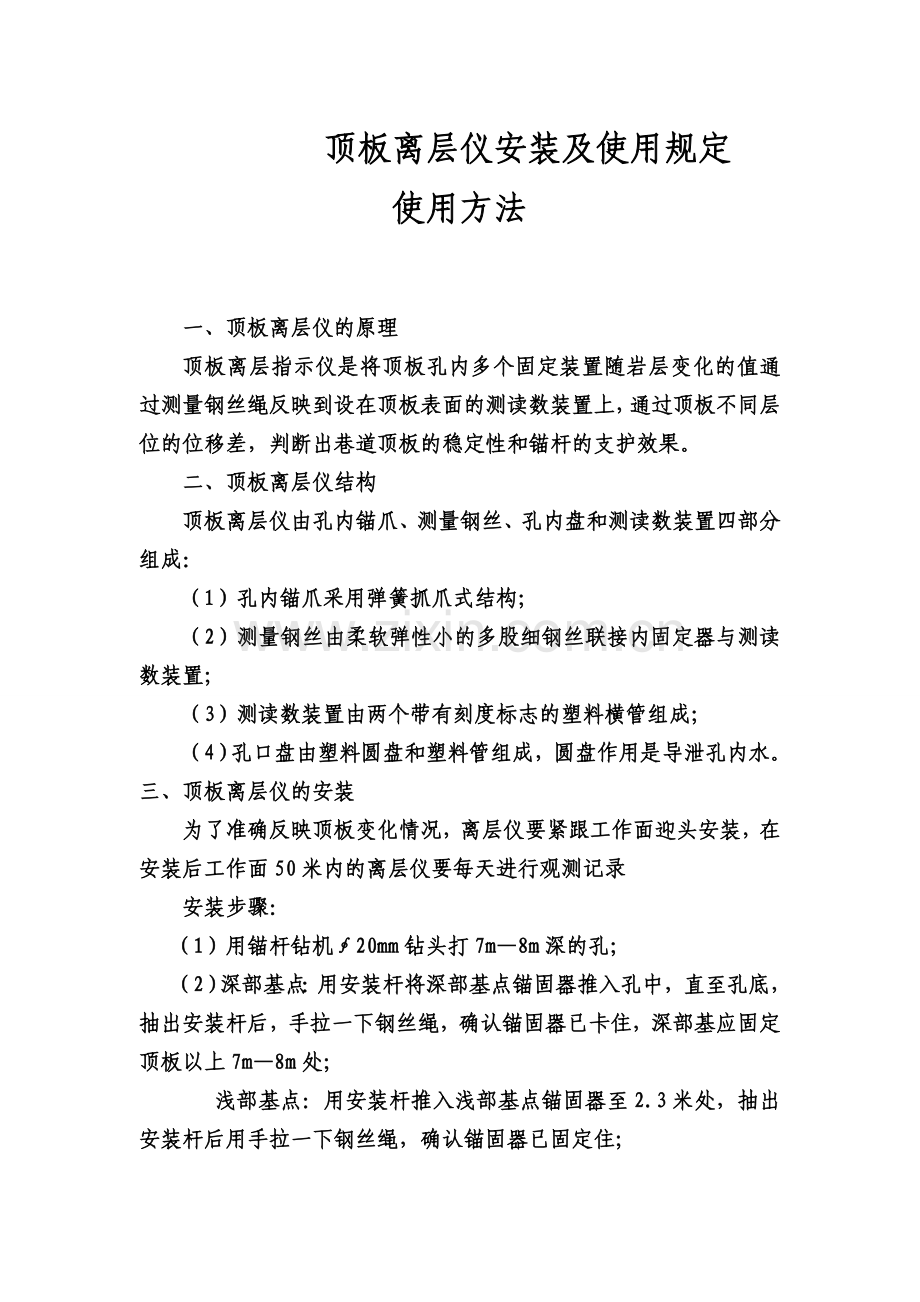

顶板离层仪安装及使用规定
使用方法

一、顶板离层仪的原理
顶板离层指示仪是将顶板孔内多个固定装置随岩层变化的值通过测量钢丝绳反映到设在顶板表面的测读数装置上，通过顶板不同层位的位移差，判断出巷道顶板的稳定性和锚杆的支护效果。
二、顶板离层仪结构
顶板离层仪由孔内锚爪、测量钢丝、孔内盘和测读数装置四部分组成：
（1）孔内锚爪采用弹簧抓爪式结构；
（2）测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装置；
（3）测读数装置由两个带有刻度标志的塑料横管组成；
（4）孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水。
三、顶板离层仪的安装
为了准确反映顶板变化情况，离层仪要紧跟工作面迎头安装，在安装后工作面50米内的离层仪要每天进行观测记录
安装步骤：
（1）用锚杆钻机∮20mm钻头打7m—8m深的孔；
（2）深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基应固定顶板以上7m—8m处；
浅部基点：用安装杆推入浅部基点锚固器至2.3米处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；

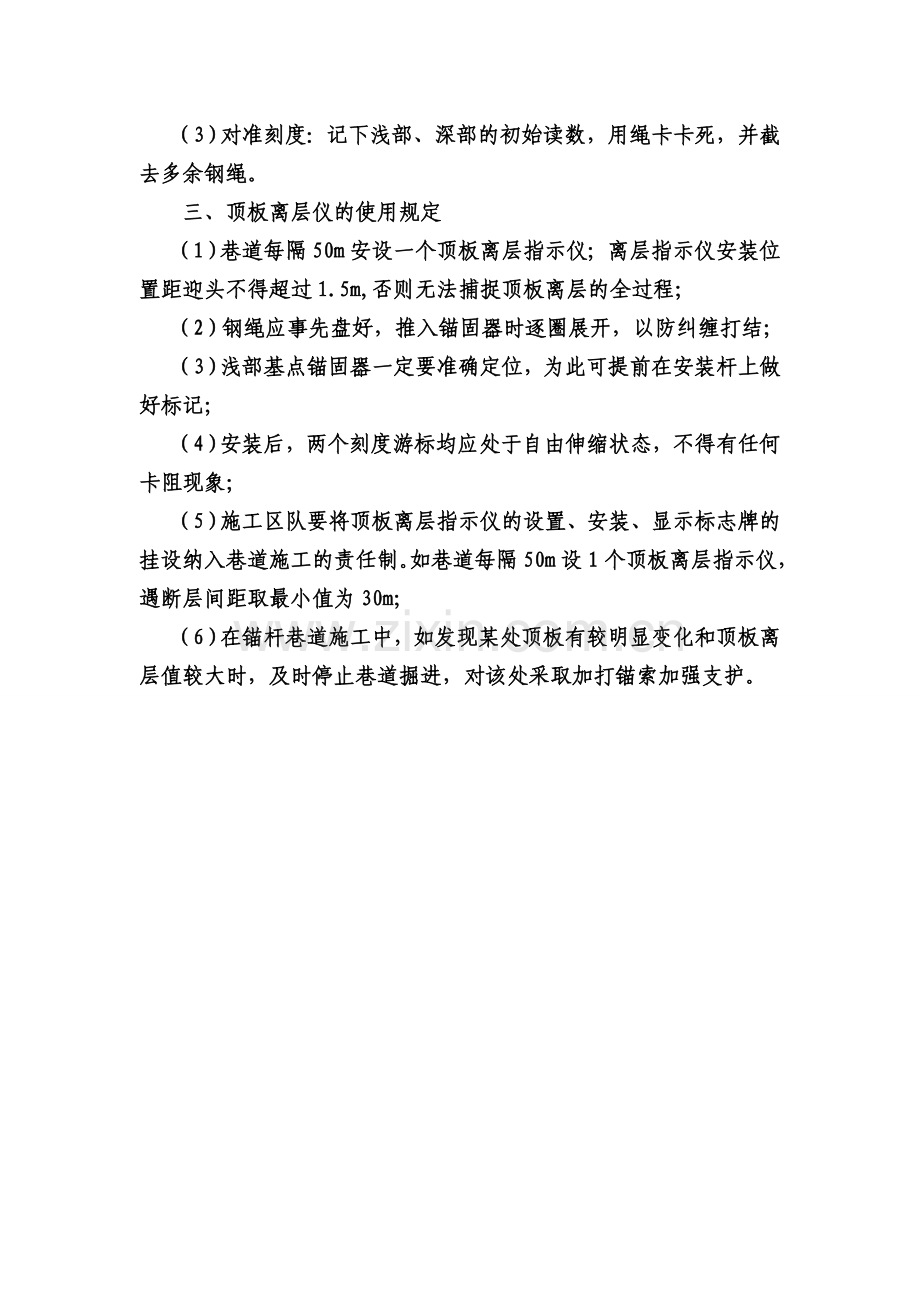

（3）对准刻度：记下浅部、深部的初始读数，用绳卡卡死，并截去多余钢绳。
三、顶板离层仪的使用规定
（1）巷道每隔50m安设一个顶板离层指示仪；离层指示仪安装位置距迎头不得超过1.5m,否则无法捕捉顶板离层的全过程；
（2）钢绳应事先盘好，推入锚固器时逐圈展开，以防纠缠打结；
（3）浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记；
（4）安装后，两个刻度游标均应处于自由伸缩状态，不得有任何卡阻现象；
（5）施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设纳入巷道施工的责任制。如巷道每隔50m设1个顶板离层指示仪，遇断层间距取最小值为30m；
（6）在锚杆巷道施工中，如发现某处顶板有较明显变化和顶板离层值较大时，及时停止巷道掘进，对该处采取加打锚索加强支护。

运输巷顶板离层仪台帐
编号
安装时间
安装位置
顶板破碎情况
责任人

山煤集团左权鑫顺煤业有限公司

顶板离层仪使用台帐

二零一二年
