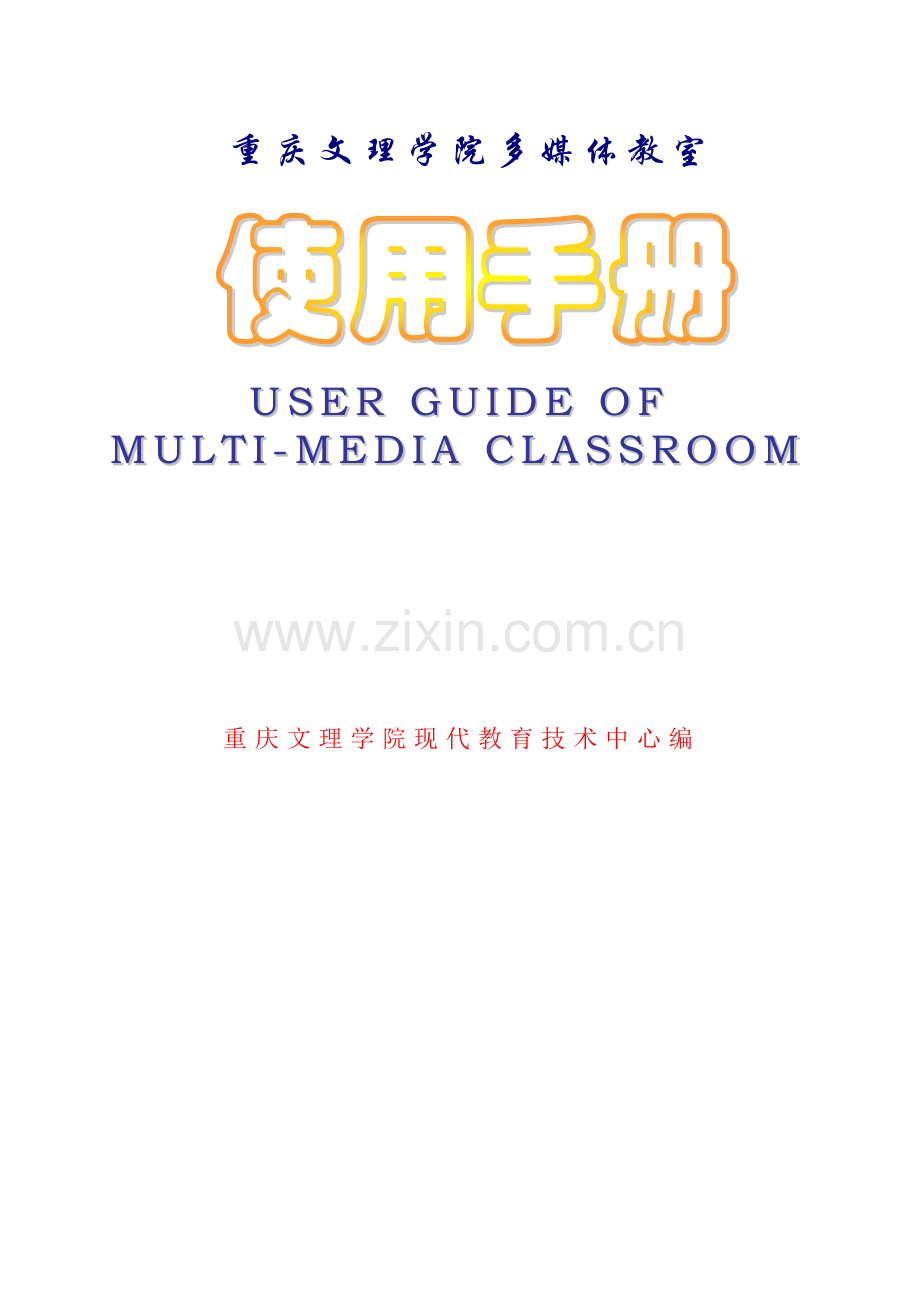

多媒体教室使用手册
重庆文理学院多媒体教室

USER GUIDE OF MULTI-MEDIA CLASSROOM

重庆文理学院现代教育技术中心编

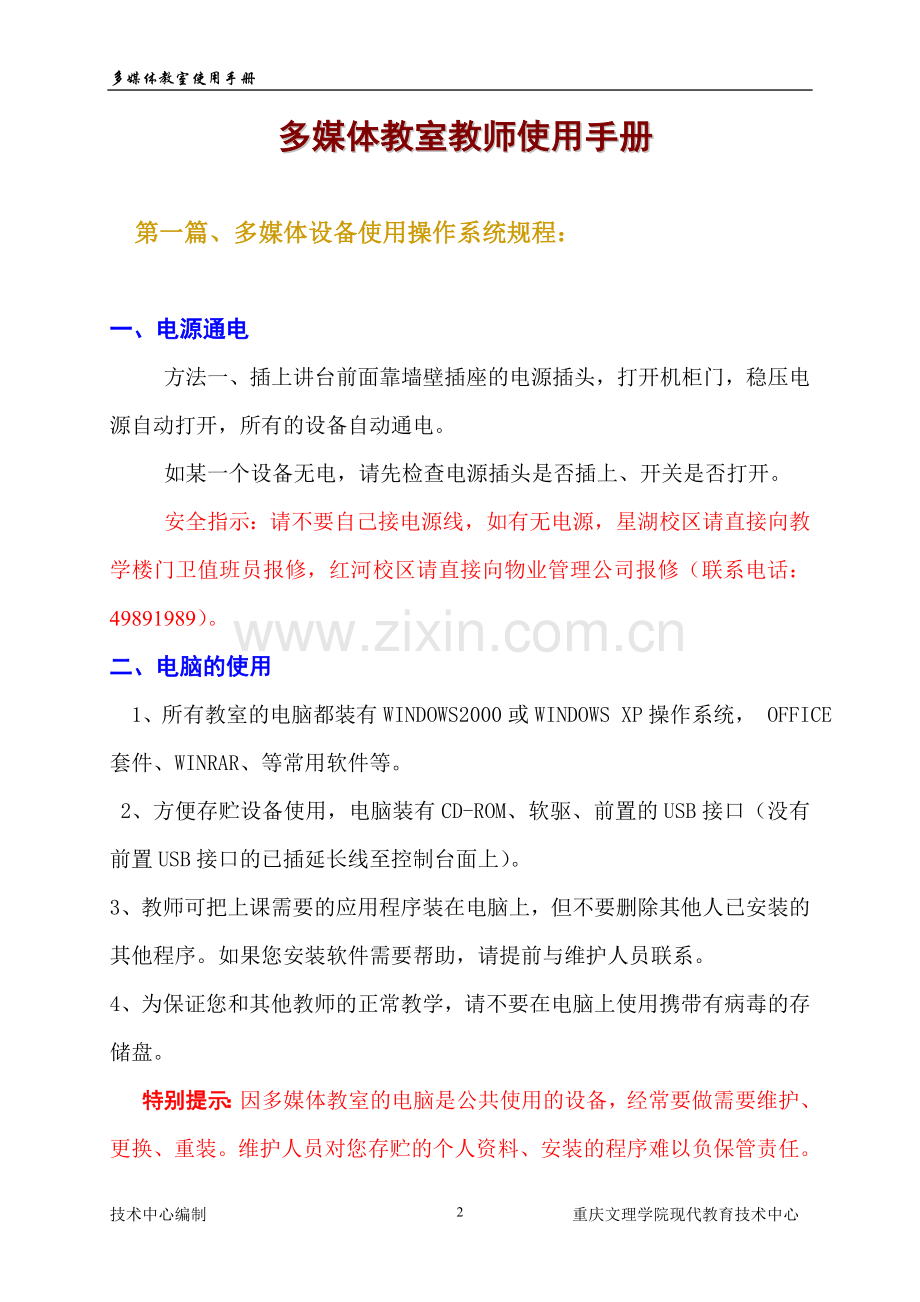

多媒体教室教师使用手册

第一篇、多媒体设备使用操作系统规程：

一、电源通电
方法一、插上讲台前面靠墙壁插座的电源插头，打开机柜门，稳压电源自动打开，所有的设备自动通电。
如某一个设备无电，请先检查电源插头是否插上、开关是否打开。
安全指示：请不要自己接电源线，如有无电源，星湖校区请直接向教学楼门卫值班员报修，红河校区请直接向物业管理公司报修（联系电话：49891989）。
二、电脑的使用
1、所有教室的电脑都装有WINDOWS2000或WINDOWS XP操作系统， OFFICE套件、WINRAR、等常用软件等。
2、方便存贮设备使用，电脑装有CD-ROM、软驱、前置的USB接口（没有前置USB接口的已插延长线至控制台面上）。
3、教师可把上课需要的应用程序装在电脑上，但不要删除其他人已安装的其他程序。如果您安装软件需要帮助，请提前与维护人员联系。
4、为保证您和其他教师的正常教学，请不要在电脑上使用携带有病毒的存储盘。
特别提示：因多媒体教室的电脑是公共使用的设备，经常要做需要维护、更换、重装。维护人员对您存贮的个人资料、安装的程序难以负保管责任。为保证你的正常教学，请您对教室的电脑中的个人资料做好备份，如果你另外安装的专门程序，上课时请每次自带安装盘，防止因电脑维护、更换、重装系统给您上课带来的不便。
三、投影机的使用
1、打开投影机
方法一：
在控制面板上按下“系统开按键”来打开投影机，投影机开时有轻微的“嘟”声，约5秒钟后投影机会开启，再请按下计算机的开关按键打开计算机，然后请选择 “计算机2按键”，如果此时还没有计算机VGA信号输出，则请按VGA视频源选择键，等2秒左右的时间，如果还没有计算机VGA信号输出，请再次按VGA视频源选择键，直到有计算机VGA信号输出为止。
星湖校区适用于1405、1413、2302、3204、3302、4001、4003、4005、，体育系艺体房、音乐系四教室。
红河校区适用于JB1204、JB1206、JB1208、JB1304、JB1306、JB1308、JD1202、JD1203。
方法二、在控制面板上按下“投影机开按键”来打开投影机，然后按“台式机”进行选择信号。
红河校区适用于JA1102 ，JA1104， JA1106 ，JA1108，JA1204 ，JA1206 JA1208 ，JA1210，JA1304， JA1306 ，JA1308， JA1310，A1402， JA1404， JA1406 ，JA1408，JD1304 ，JD1305， JD1306，JD1404 ，JD1405 ，JD1406，红河二阶，红河六阶，红河七阶，红河八阶，红河九阶，红河十阶，红河十一阶。

方法三、通过投影机的遥控器对投影机进行控制，用遥控板上的ON/STANDBY按钮打开投影仪（5秒钟后投影机亮）
星湖校区适用于1107、1207、1307、1407、1213、1313、2300、2400、2401、音乐系演奏厅多媒体教室。
方法四、通过投影机的遥控器对投影机进行控制，按下遥控器的POWER开关，把投影机打开。（如果方法二还没用，通过直接按投影机上的控制面板上的“POWER”开关应急使用。（仅适用于星湖校区2600、3305、3308、3309、3416、七阶、八阶）
注意：投影机的遥控器右边有一个开关须置在ON的位置，可按遥控器上的LASER键检查是否有红光出现，如有，说明遥控器正常。如没有红光请检查投影机的遥控器是否有电池或电池是否按正确方式安装）。
如果用到了方法三开机，不能正常工作， 以及出现投影机图像出现颜色异常，投影画面忽明忽暗请向现代教育技术中心报修。
安全指示：1、请不要注视投影遥控器的镭射光束。
2、投影机灯泡点亮时，请不要直视镜头。
3、在十分钟以上不使用投影机时，请关闭投影机。
2、投影机指示灯
1、警告指示灯呈红色指示投影机须更换灯泡。
2、警告指示灯呈闪烁红色指示投影机过热须关闭投影机使之冷却。
3、有指示灯呈绿色指示投影机已启动。
4、有指示灯呈闪烁绿色指示投影机未找到激活信号源或正处于屏蔽节能模式。
5、有指示灯呈闪烁橙色指示投影机正在进入屏蔽节能模式。
6、有指示灯呈橙色投影机正处于待机或屏蔽节能模式。

3、投影机常见故障
1、投影机开机后，屏幕上没有图像，如何检查？
（1）确认投影机有电源，有指示灯亮说明有电源。
（2）检查交流电源插座是否正常。
（3）检查投影机和电源线之间的连接。
（4）如果投影机连接有电源，那么请确保电源已打开。
（5）如果投影机有电源但灯仍不亮，那么请检查投影机是否工作在备用模式
（6）输入源为视频，检查视频源和投影机间视频连接电缆连接与接头是否接上。
（7）确保已移开投影机镜头盖
（8）警告批示灯呈红色说明灯泡寿命到期。
（9）以上方法无效请向现代教育技术中心报修。
2、只显示开机画面
（1）请确定已正常的输入信号源电脑或视频展台是否打开。
（2）如果是笔记本信号请教师确认外部视频接口是否激活。
四、计算机、笔记本、视频展示台信号切换。
1、计算机信号输入
方法一、如果要用计算机信号，按下中控面板上的“电脑1”或“电脑2”，如果要笔记本信号，则按下面板上的 “笔记本”。
方法二、如没有中控，那就用投影机遥控器按下“电脑1”或“电脑2”按键切换到计算机，就可以了。
使用笔记本信号，则要把笔记本的控制台右上角的外显输出接口连接，需要声音须再连接声频线。再激活笔记本电脑的外输出接口，激活命令
2、视频信号输入
方法一、，如有中控主机的，如需视频展示台信号请在面板上选择相应的“视频”“VIDEO”按键。
方法二、如无主控请按下投影机遥控器“VIDEO”键。
3、信号的自动切换
如果关掉计算机信号，投影机就会自动切换到视频展示台信号；
如果关掉视频展示台信号源，投影机就会自动切换到计算机信号源。
五、功放的使用
打开功放的电源开关，先驱功放（需选到CD通道，再把话筒的开关打开，再用功放的遥控器对着功放按下“卡拉OK”键，就可以使用话筒。）
常见的故障及排除
（1） 话筒、电脑均无声输出
步骤一、 检查功放的电源（POWER）是否打开，有显示灯，若无显示请检查电源插关是否插牢。
步骤二、BOWAY功放检查 MASTER　CHANNEL 下的“VOL” （音量）及“LD”、“MID”是否处在中间位置。
步骤三、改变音量的大小请旋转“VOL”键。

（2） 有线话筒无声或音量很小解决方法：
步骤一、检查话筒开关是否打开。
步骤二、检查电池是否有电。
步骤三、检查其次检查功放的电源是否接通，音量MIC开关是否打开。
步骤四、调节功放“MIC”键，为了安全起见只能旋到中间位置。
以上方法无效，请报修。
（3） 讲话时混音过大或有啸叫声
解决方法：反时针调整功放的“ECHO”，及“MIC”话筒的调节钮，有啸叫声是因为音量被调节过大。
（4）话筒有声而电脑无声

请确认教师电脑声卡的控制键（任务栏右小角的小喇叭图标）是否打开。

六、投影屏幕开关
屏幕控制可通过中控上的“屏幕升，屏幕降”来实现。

七、视频展台的使用
步骤一、首先检查视频展示台摄像头镜头盖是否取下
步骤二、按展台的“POWER”或“STAR”键，该键旁指示灯亮，有轻微马达声，表示开始工作。再按以上键则关闭电源。
步骤三、按“LAMP”键，打开、关闭照明灯。
步骤四、如果屏幕图像不清楚，请按“AF”健或“FOCUS”自动调节焦距，使图象达到最清晰。
例1、视频展示台面板按键说明。
POWER 本机电源开关 INPUT 输入选择 LAMP 灯光选择
C/B 彩色/黑白选择 NEGA 负片 按下此健可观察底片 MIRROR 镜像翻转（即左右翻转功能） FREEZE 图像冻结 BACKLIGHT 背光补偿开关 WB 白平衡 MENU 菜单 TELE 图像放大 WIDE 图像缩小 FAR 拉远焦距 NEAR 拉近焦距 AF自动聚焦 RESET 复位键
例2、PRESENTATION STATION 视频展示台面板按键说明。
POWER 本机电源开关 AF 自动集焦 ADJUST 仪器自动集焦、亮度调整、SOURCE 输入选择、 LAMP 灯光选择
AWB 白平衡 PHOTO TEXT 自动调整图像质量 AWC 自动调节色彩
其他型号的投影机按键请参考以上按键说明。

八、外接录像机、影碟机常见问题
1、如果录像机、影碟机正常工作但屏幕上不显示画面。
按控制面板的录像机、影碟机选择按键，或投影机遥控器上的Video键，将投影机信号切换到视频信号上。
2、 如出现录像机、影碟机无彩色、无声音的问题
请提醒教师可改变的录像机、影碟机制式选择项。
3、 如出现录像机、影碟机卡带、卡光盘的现象
请同现代教育技术中心联系。

第二篇 仪器设备电源如何关闭
1、 使用完毕后，可用控制面板关闭或者遥控器连按二次“POWER”健直接投影机关闭，若以上无效请直接按投影机“POWER”关闭灯光，用软开关（遥控器连按二次“POWER”健）关投影机后，二分钟后方可切断电源，以免烧坏投影机灯泡。
2、 电脑电源关闭，须按程序关闭，按开始----关机------关机-----确认。电脑屏幕显示可以关机后方可关闭电源开关。
3、 关闭话筒的电源开关。
4、 再把屏幕收起来，并将屏幕开关置于中间位置。
5、 其他多媒体设备须请直接关电源总开关。
6、 检查空调、电扇的电源是否关闭。

安全提示：
1、切不可直接关插座电源来关闭投影机。
2、中午及晚上请勿必关闭所有设备电源，以防火灾及延长设备寿命。

第三篇 设备的清洁及安全：

1、 请不要把茶水放在控制台上。
2、 请不要把粉笔放在控制台上。
3、 使用时尽量不要搬动设备。
4、 不可用手、抹布支擦试视频展示台镜头。

第四篇 故障报修及联系电话

1、多媒体教室报障：
一般性使用上问题故障请按《设备运行记录本》首页上的提示的电话咨询报修，维护人员及时解决。
设备坏或安装特殊要求的程序或设备，请直接与技术中心联系电话[phone]）。
2、多媒体设备故障的排除：一般小故障的排除，在正常上班时间内，实时解决。主机系统或多媒体系统故障在接报后24小时内解决。DVD、VCD、录像机、主机、功放、音箱等相关的硬件设备故障，在接报后1-3天内解决。视频展示台、投影机等相关硬件设备故障，在接报后3-9天内解决。
3、红河校区多媒体教室因设备或系统故障等原因不能正常使用时，由物业部门通知教务处，以便教室的调整安排，保证正常教学秩序。
4、未经现代教育技术中心同意，任何人不得挪动借用多媒体设备，现代教育技术中心须检修、调换设备应作好记录，签名后方可带离教室。

技术服务电话：49682219 49911003 49937385
监督电话：49891817

11
技术中心编制 重庆文理学院现代教育技术中心
