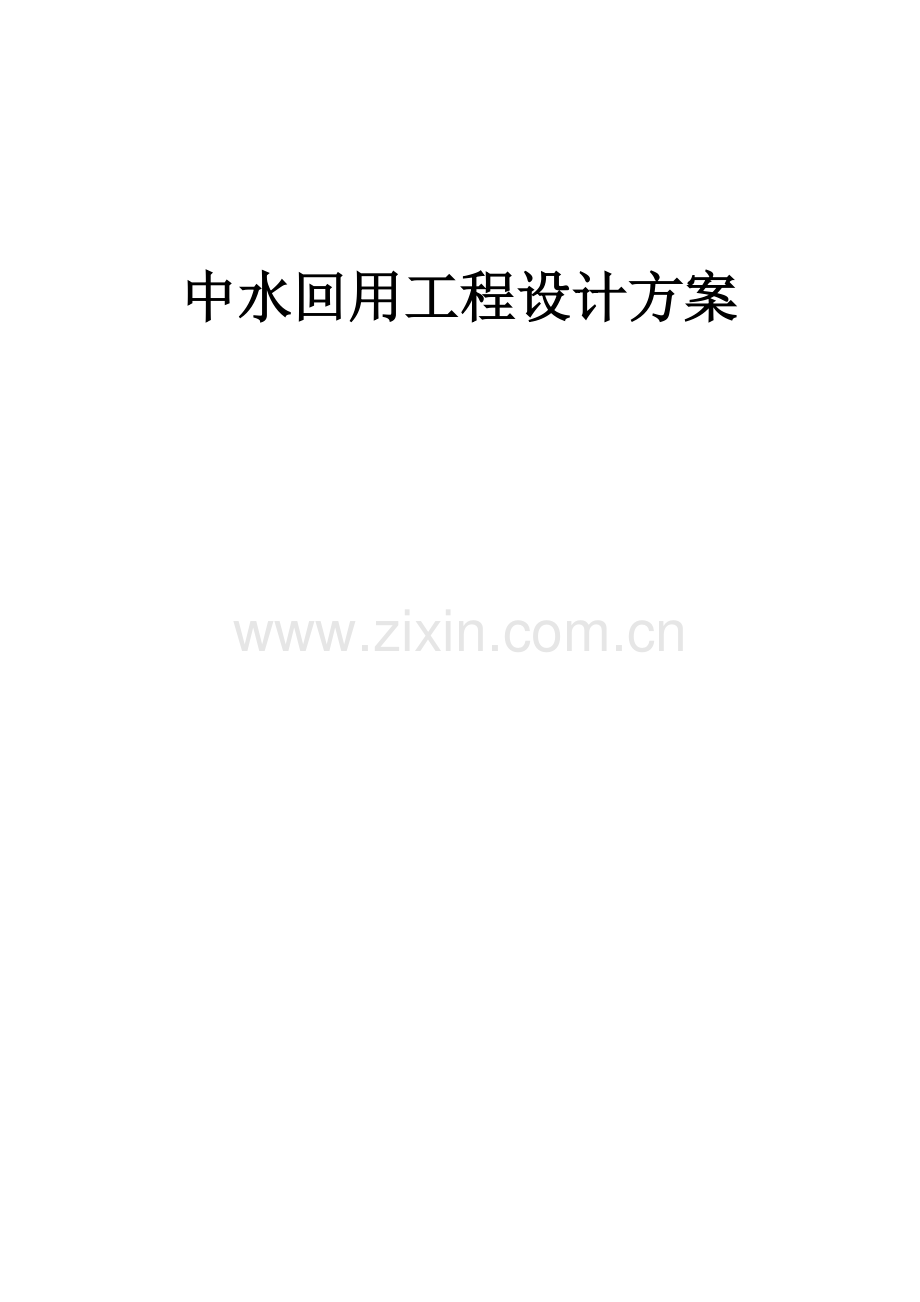

中水回用工程设计方案　　　　　　　 　　　　　　 　

中水回用工程设计方案

―1―

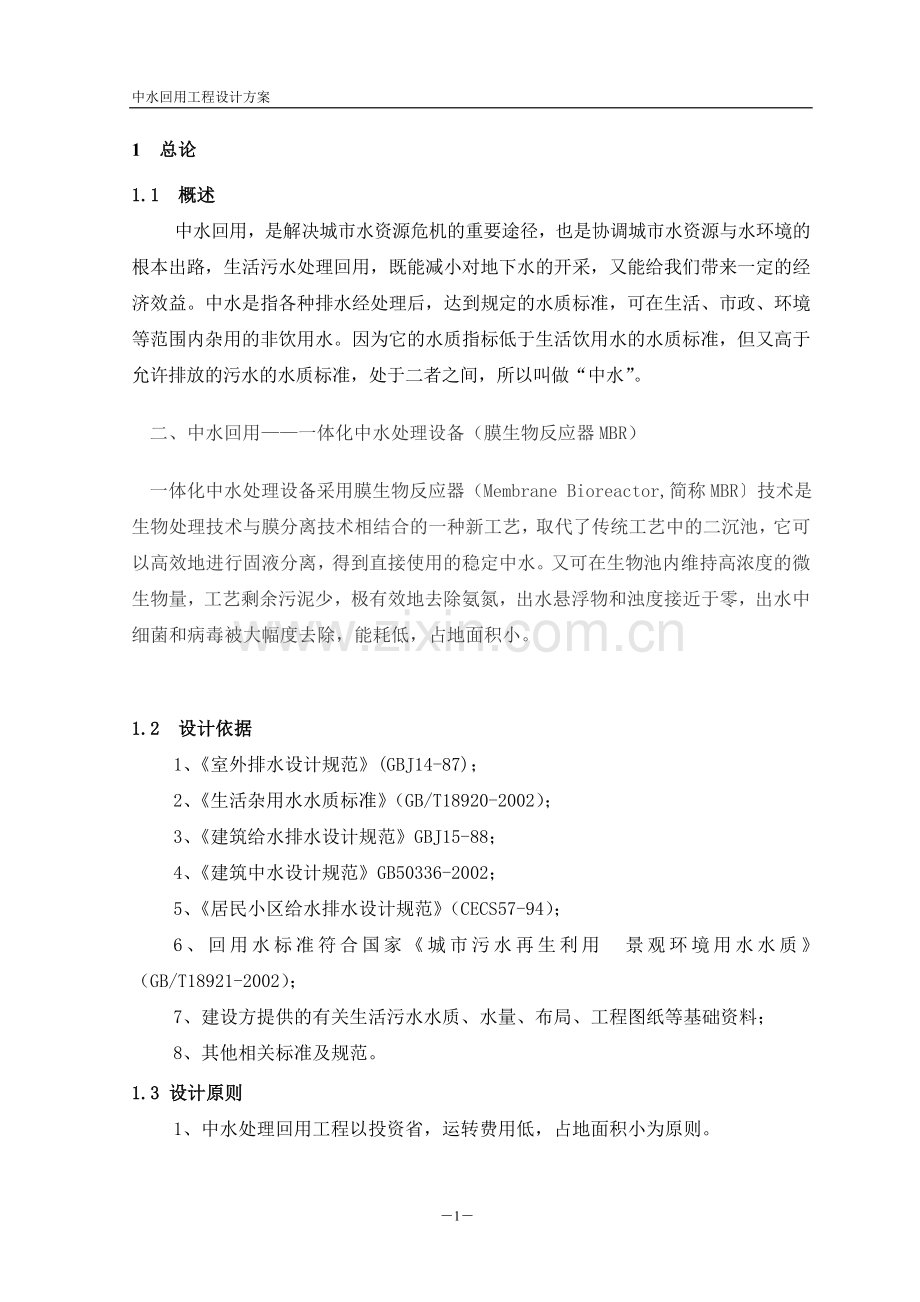

1　总论
1.1　概述
中水回用，是解决城市水资源危机的重要途径，也是协调城市水资源与水环境的根本出路，生活污水处理回用，既能减小对地下水的开采，又能给我们带来一定的经济效益。中水是指各种排水经处理后，达到规定的水质标准，可在生活、市政、环境等范围内杂用的非饮用水。因为它的水质指标低于生活饮用水的水质标准，但又高于允许排放的污水的水质标准，处于二者之间，所以叫做“中水”。
二、中水回用——一体化中水处理设备（膜生物反应器MBR）
一体化中水处理设备采用膜生物反应器（Membrane Bioreactor,简称MBR〕技术是生物处理技术与膜分离技术相结合的一种新工艺，取代了传统工艺中的二沉池，它可以高效地进行固液分离，得到直接使用的稳定中水。又可在生物池内维持高浓度的微生物量，工艺剩余污泥少，极有效地去除氨氮，出水悬浮物和浊度接近于零，出水中细菌和病毒被大幅度去除，能耗低，占地面积小。

1.2　设计依据
1、《室外排水设计规范》(GBJ14-87)；
2、《生活杂用水水质标准》（GB/T18920-2002）；
3、《建筑给水排水设计规范》GBJ15-88；
4、《建筑中水设计规范》GB50336-2002；
5、《居民小区给水排水设计规范》（CECS57-94）；
6、回用水标准符合国家《城市污水再生利用　景观环境用水水质》（GB/T18921-2002）；
7、建设方提供的有关生活污水水质、水量、布局、工程图纸等基础资料；
8、其他相关标准及规范。
1.3 设计原则
1、中水处理回用工程以投资省，运转费用低，占地面积小为原则。
2、处理系统先进，设备运行稳定可靠，维护简单、操作方便。
3、污水处理系统不产生二次污染源污染环境。
4、控制管理按处理工艺过程要求尽量考虑自控，降低运行操作的劳动强度，使污水处理站运行可靠、维护方便，提高污水处理站运行管理水平。
1.3 设备特点：
1、结构紧凑，占地面积小，可埋入地下，设备上部栽种花草或建设小型建筑物。
2、对周围环境无影响，污泥产出量少，噪音小。
3、工艺新、效果好、使用寿命长；
4、各单元组成齐全，操作效率高；
5、处理核心与辅助相结合，出水水质稳定；
6、采用重力流，节省能源；
7、操作简便，维修方便；
8、全自动控制、无需专业人员管理；
9、设备可按标准制造、也可根据用户的需要特殊设计布置；
10、该设备以高效生化处理为核心，集生化处理、沉淀、过滤、消毒等单元处理为一体，处理水质稳定性好。
1.3 工艺流程：
一、出水排放—一体化智能处理设备
一体化智能处理设备是将调节池、好氧池、沉淀池合而为一的一体化设备。适合小水量污水处理。
2 工艺设计
2.1 设计水量水质及用水标准
本项目洗浴污水排放量约65m3/d，本工程设计时考虑到因有调节池对水量的调节，后续构筑物的设计处理能力为3.0m3/h。污水处理后全部回用于绿化等，污水深度处理部分的处理能力为3.0m3/h。经取样和参考类似工程设计经验，确定设计水质表2-1。
表2-1设计进出水水质
项目
CODCr(mg/L)
BOD5(mg/L)
SS(mg/L)
NH3-N(mg/L)
LAS(mg/L)
原水水质
250～350
150～200
150～220
20～30
5～8
设计水质
350
200
220
30
8
出水水质
≤50
≤10
≤5
≤5
≤0.5
中水用于景观环境用水，其水质应符合《城市污水再生利用 景观环境用水水质》GB/T18921-2002的规定。中水用作城市杂用水，其水质应符合《城市污水再生利用 城市杂用水水质》GB/T 18920-2002的规定。见表2-2。
表2-2 城市污水再生利用 景观用水水质（GB/T18921 -2002）(mg/L)
序号
项目
观赏性景观环境用水
娱乐性景观环境用水
河道类
湖泊类
水景类
河道类
湖泊类
水景类
1
基本要求
无漂浮物，无令人不愉快的嗅和味
2
PH（无量纲）
6.0~9.0
3
五日生化需氧量 ≤
10
6
6
4
悬浮物 SS ≤
20
10
——
5
浊度 （NTU) ≤
——
——
5.0
6
溶解氧 ≥
1.5
2
7
总磷（以P计） ≤
1.0
0.5
1.0
0.5
8
总氮 ≤
15.0
15
9
氨氮（以N计） ≤
5.0
5
10
色度（度） ≤
30.0
30
11
石油类 ≤
1.0
1.0
12
余氯b ≥
0.05
0.05
13
阴离子表面活性剂 ≤
0.5
0.5
14
粪大肠菌群（个/L) ≤
10000
2000
500
不得检出
注1：对于需要通过管道输送再生水的非现场回用情况采用加氯消毒方式；而对于现场回用情况不限制消毒方式。 注2：若使用未经过除磷脱氮的再生水作为景观环境用水，鼓励使用本标准的各方在回用地点积极探索通过人工培养具有观赏价值水生植物的方法，使景观水体的氮磷满足表？？的要求，使再生水中的水生植物有经济合理的出路。
a “——”表示对此项无要求； b 接触实际不应低于30min的余氯。对于非加氯消毒方式无此项无要求。
4 电气、仪表
废水处理工程电气为三级负荷，拟直接从厂区变电室引380V电源至本工程。动力设备保护按厂内现有系统，接地电阻≤10Ω。电控室设配电屏一面，水泵、压滤机在控制室控制，并结合现场控制。
工程内照明采用马路弯灯，照明线路为BV线管。
本工程用电负荷见表4-1：
表4-1　用电负荷

设备名称
装机容量
数量
工作
日工作时间（hr）
日用电量（kWh）
备注

（kW）

参数

1
污水提升泵
0.75
2
1
24
18
一用一备
2
风机
2.2
2
1
24
52.8
一用一备
3
污泥泵
0.75
2
1
24
18
一用一备
4
中间水泵
0.75
2
1
24
18
一用一备
5
超滤系统中间水泵
0.75
2
1
24
18
一用一备
6
氧化系统增加泵
1.5
2
1
24
36
一用一备
7
臭氧发生器
1.5
1
1
24
36

8
尾气收集风机
1.5
2
1
24
36
一用一备
9
供水变频泵组
2.2
2
1
24
52.8
一用一备

合计

285.6

由上表可知，本工程总装机容量22.3kW，实际运行容量11.9kW。实际用电容量为285.60×0.75＝214.2 kWh/d，其中0.75为功率因数。
7　投资估算
设备及总投资估算见表7-1。
表7-1 投资估算(万元)
序号
名 称
规 格
数量
单价
总价
备注
（万元）
（万元）
一
土建

m3

1
综合池
13.0×10.0×4.5m
585
0.06
35.10
钢砼
2
水池防腐

120
0.04
4.8
环氧树脂

土建费小计

39.90

二
设备

1
设备
MBR智能中水一体机

52.60
52.60

设备费小计

52.60

管道

120.00

三
直接费合计

212.50

四
其他费用

1
设计费
直接费×3%
3%

6.38

2
调试费
直接费×3%
3%

6.38

3
微生物培养引种费
　厌氧、兼氧及好氧微生物培养引种

5.00

4
设备安装费
设备费×10%
10%

5.26

5
管理费
直接费×3%
3%

6.75

6
税金
工程总价×17%

41.19

小计

五
工程总费用

283.49

说明：本方案未包含道路、绿化及特殊的基坑维护费用。

附图：中水回用处理平面布置图
