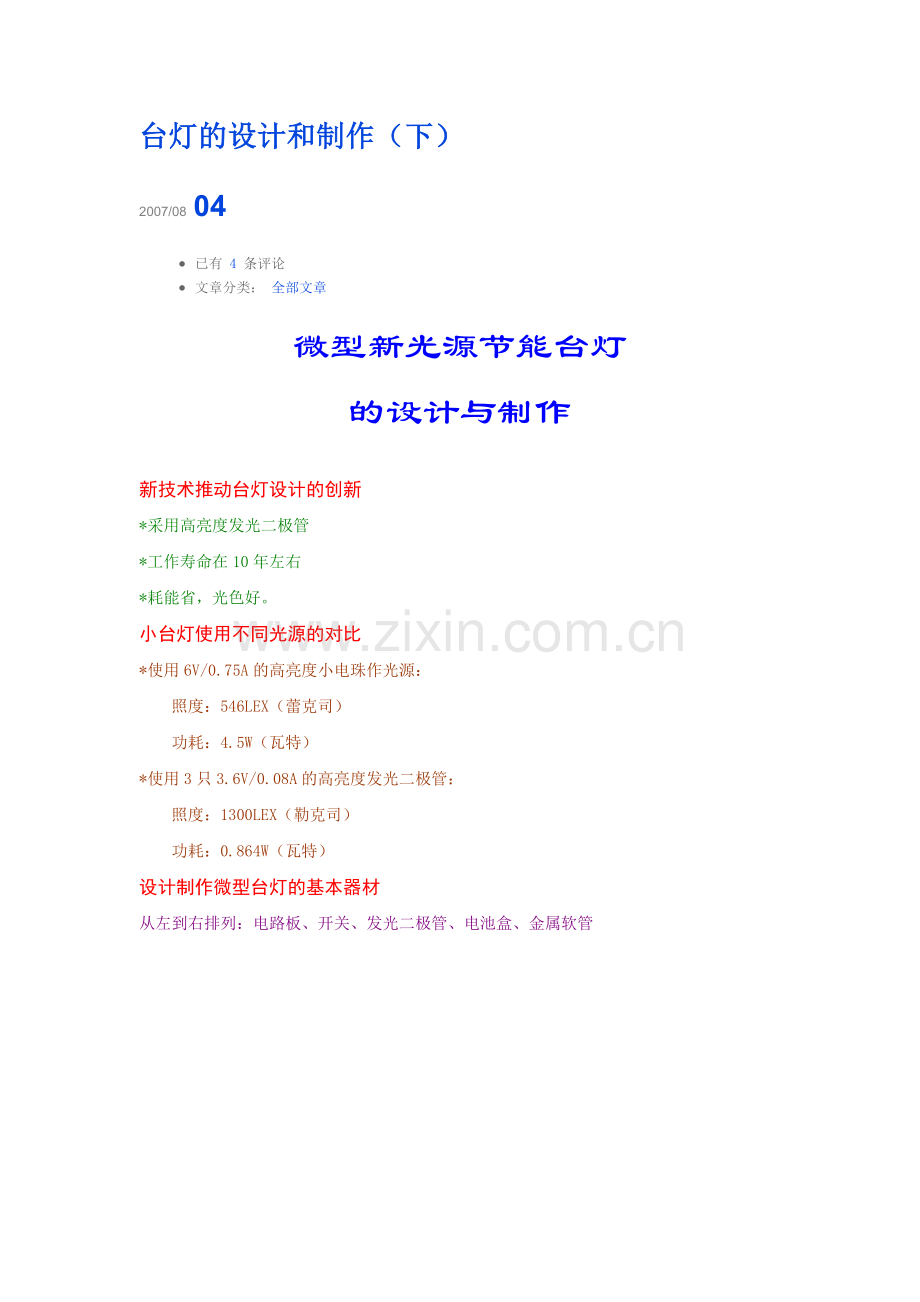

微型新光源节能台灯
的设计与制作

新技术推动台灯设计的创新
*采用高亮度发光二极管
*工作寿命在10年左右
*耗能省，光色好。
小台灯使用不同光源的对比
*使用6V/0.75A的高亮度小电珠作光源：
照度：546LEX（蕾克司）
功耗：4.5W（瓦特）
*使用3只3.6V/0.08A的高亮度发光二极管：
照度：1300LEX（勒克司）
功耗：0.864W（瓦特）
设计制作微型台灯的基本器材
从左到右排列：电路板、开关、发光二极管、电池盒、金属软管

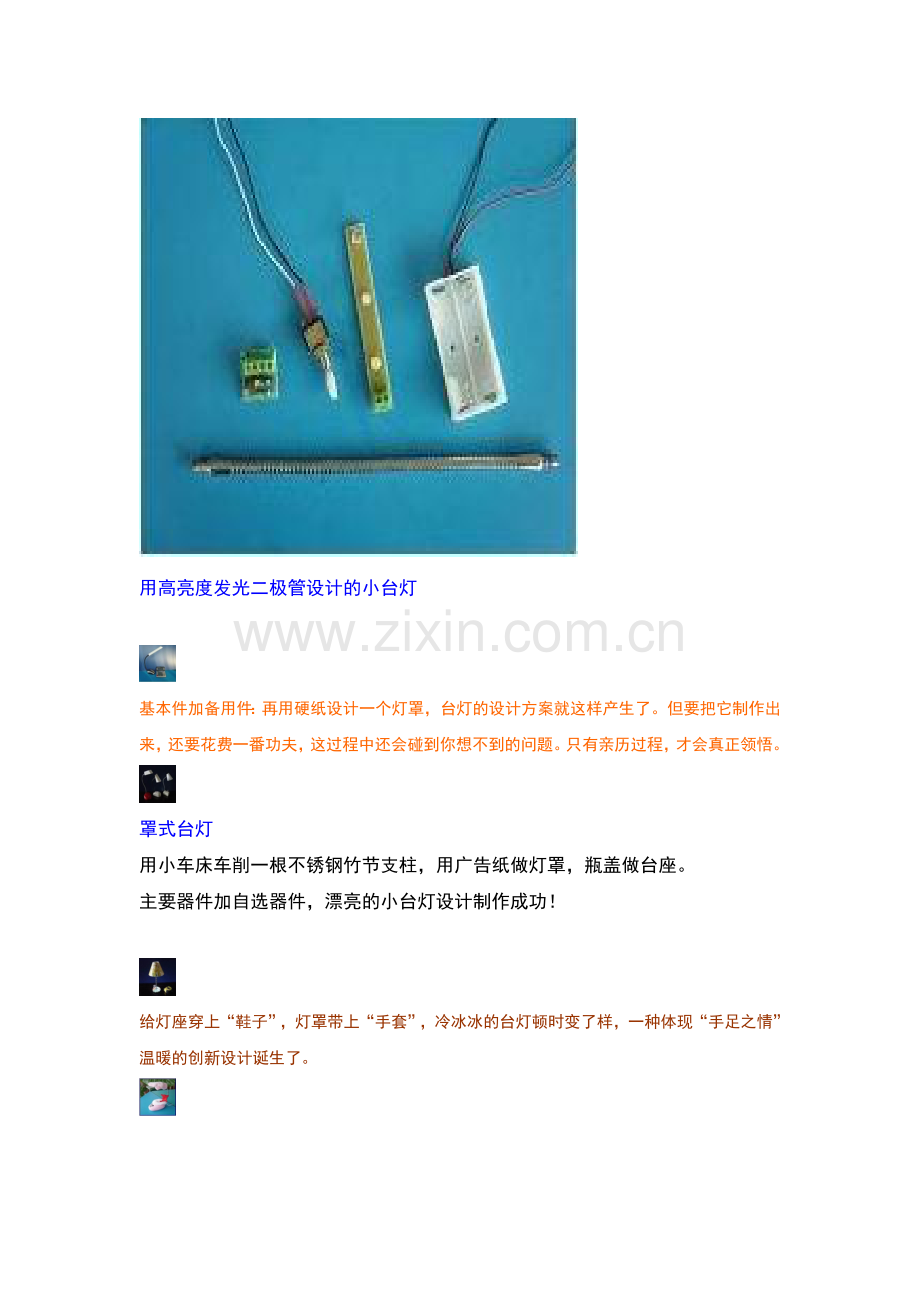

用高亮度发光二极管设计的小台灯

基本件加备用件：再用硬纸设计一个灯罩，台灯的设计方案就这样产生了。但要把它制作出来，还要花费一番功夫，这过程中还会碰到你想不到的问题。只有亲历过程，才会真正领悟。

罩式台灯
用小车床车削一根不锈钢竹节支柱，用广告纸做灯罩，瓶盖做台座。
主要器件加自选器件，漂亮的小台灯设计制作成功！

给灯座穿上“鞋子”，灯罩带上“手套”，冷冰冰的台灯顿时变了样，一种体现“手足之情”温暖的创新设计诞生了。

用肥皂盒做灯座、塑料碗作灯罩、笔杆为灯杆，加上基本器件，也可设计制作台灯。

用小塑料罐做个实用的手电筒，再用衣夹做个支架，需要时再将它们组合，不是成了一只小兔台灯吗！？组合创新就这样产生！
使用器件：基本器件加金属软管和自备件

发光二极管有正极和负极，在接线时要注意勿搞错。本电路采用的发光二极管工作电压为3V左右。

拨动开关：用于控制台灯的亮与灭

塑料盒：制作台灯底座选用

微型组合台灯的电路原理图
使用本电路板能全使电源输出电压保持恒定在3V左右，从而最大限度地利用电池的电能。本电路板严禁输出端短路，输出端短路致使电路板中的集成电路中元件烧坏。

电路方框图

实物连接图
