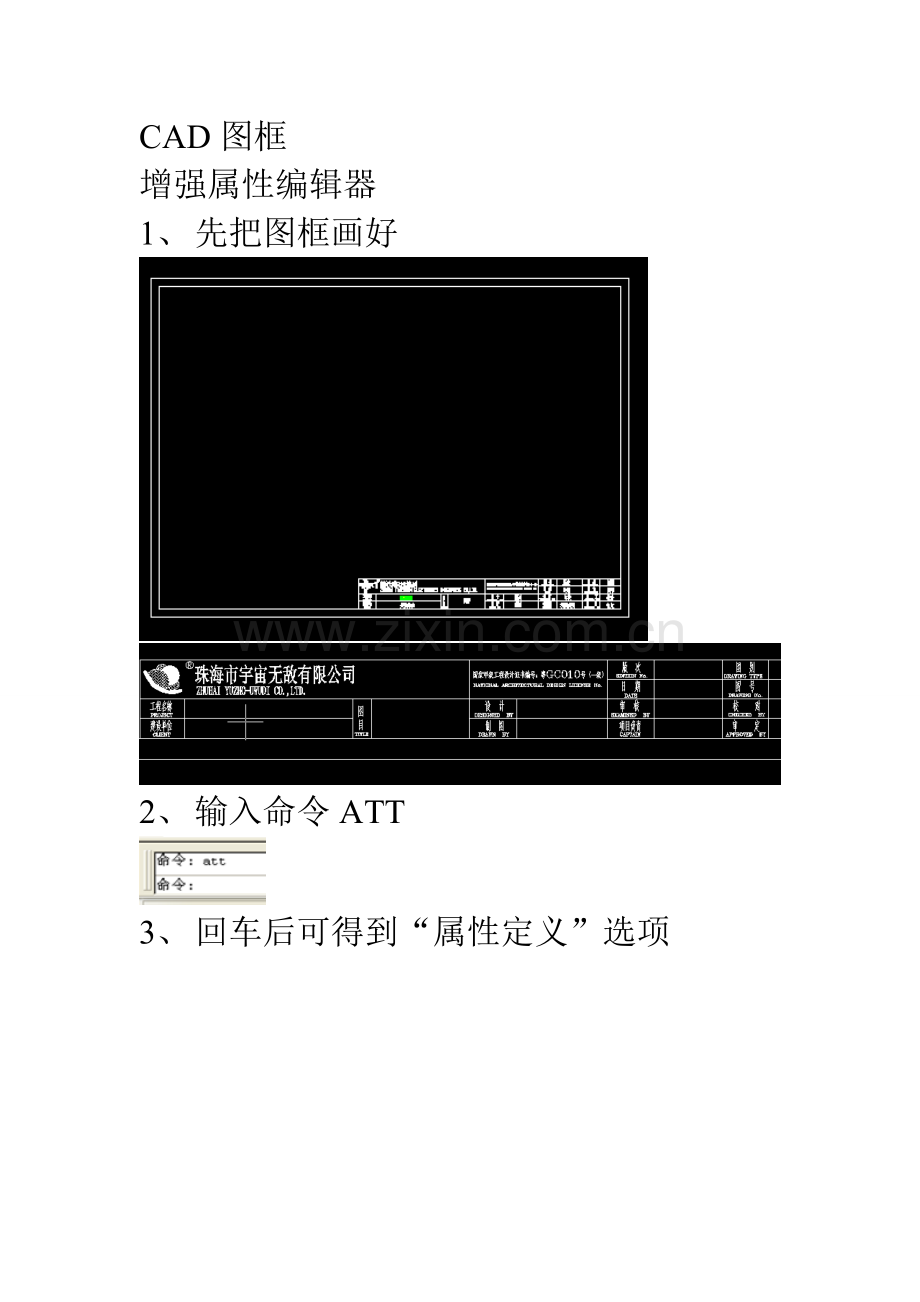

1、 先把图框画好

2、 输入命令ATT

3、 回车后可得到“属性定义”选项

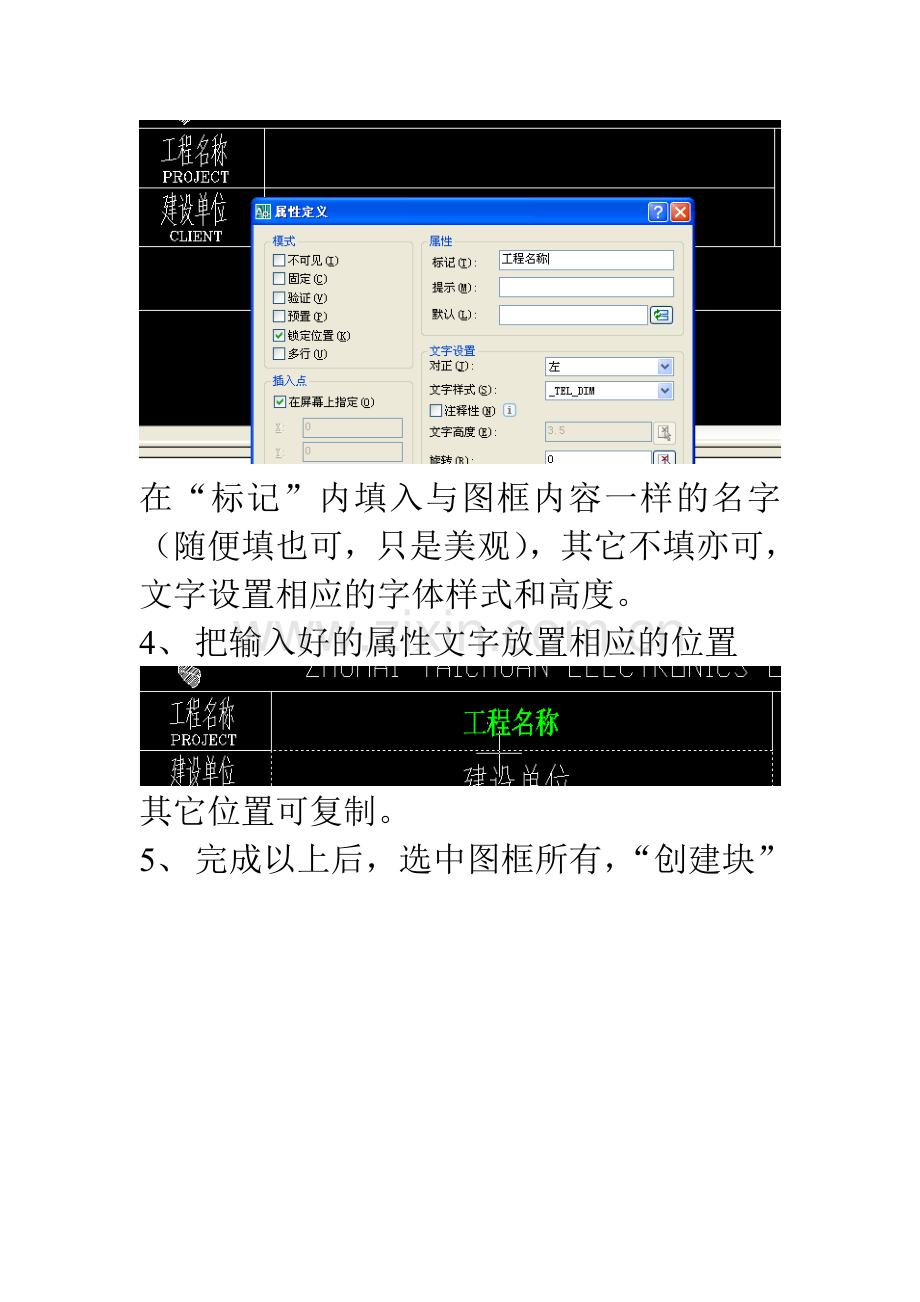

在“标记”内填入与图框内容一样的名字（随便填也可，只是美观），其它不填亦可，文字设置相应的字体样式和高度。
4、 把输入好的属性文字放置相应的位置

其它位置可复制。
5、 完成以上后，选中图框所有，“创建块”

改好名字，确定后，出现以下对话框。
左边名称是我们上面做的属性文字，左边是让我们编辑上去会显示出来的名字（随便填写亦可）
6、 填好后，我们会看到我们改的名字会出现在图框上。

7、 完成，以后只要双击对应的
