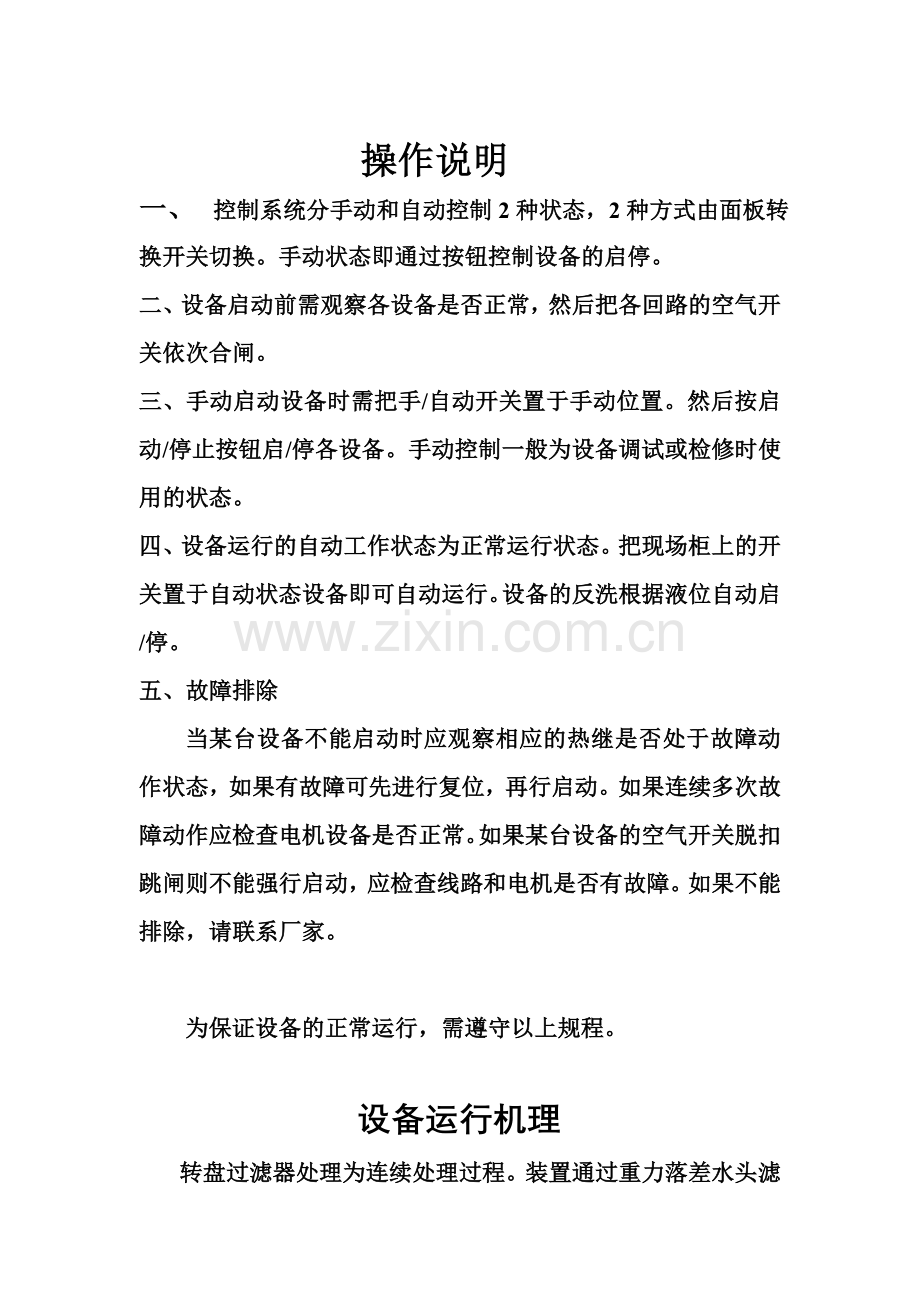

操作说明
一、 控制系统分手动和自动控制2种状态，2种方式由面板转换开关切换。手动状态即通过按钮控制设备的启停。
二、设备启动前需观察各设备是否正常，然后把各回路的空气开关依次合闸。
三、手动启动设备时需把手/自动开关置于手动位置。然后按启动/停止按钮启/停各设备。手动控制一般为设备调试或检修时使用的状态。
四、设备运行的自动工作状态为正常运行状态。把现场柜上的开关置于自动状态设备即可自动运行。设备的反洗根据液位自动启/停。
五、故障排除
当某台设备不能启动时应观察相应的热继是否处于故障动作状态，如果有故障可先进行复位，再行启动。如果连续多次故障动作应检查电机设备是否正常。如果某台设备的空气开关脱扣跳闸则不能强行启动，应检查线路和电机是否有故障。如果不能排除，请联系厂家。

为保证设备的正常运行，需遵守以上规程。

设备运行机理

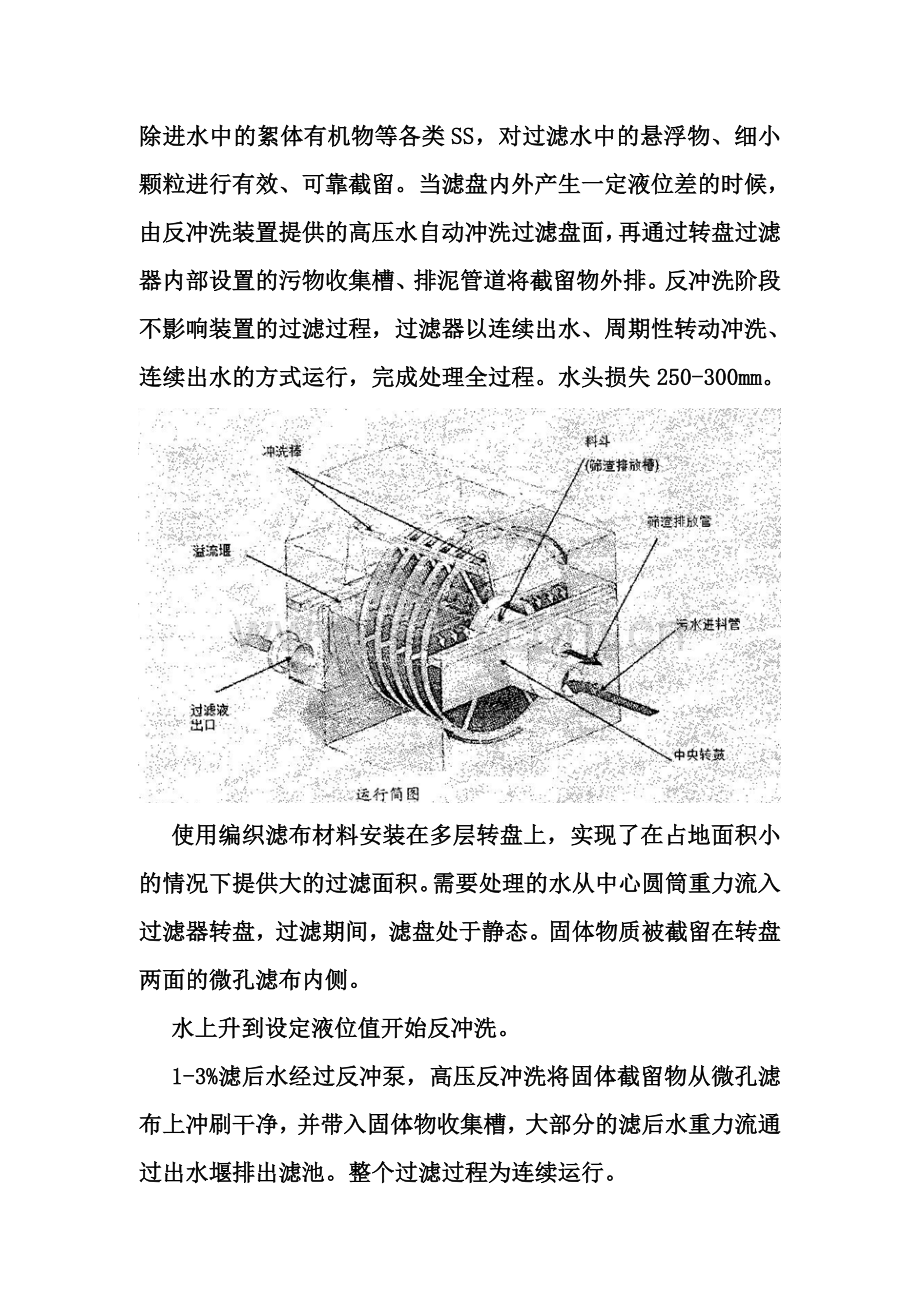

转盘过滤器处理为连续处理过程。装置通过重力落差水头滤除进水中的絮体有机物等各类SS，对过滤水中的悬浮物、细小颗粒进行有效、可靠截留。当滤盘内外产生一定液位差的时候，由反冲洗装置提供的高压水自动冲洗过滤盘面，再通过转盘过滤器内部设置的污物收集槽、排泥管道将截留物外排。反冲洗阶段不影响装置的过滤过程，过滤器以连续出水、周期性转动冲洗、连续出水的方式运行，完成处理全过程。水头损失250-300mm。

使用编织滤布材料安装在多层转盘上，实现了在占地面积小的情况下提供大的过滤面积。需要处理的水从中心圆筒重力流入过滤器转盘，过滤期间，滤盘处于静态。固体物质被截留在转盘两面的微孔滤布内侧。
水上升到设定液位值开始反冲洗。
1-3%滤后水经过反冲泵，高压反冲洗将固体截留物从微孔滤布上冲刷干净，并带入固体物收集槽，大部分的滤后水重力流通过出水堰排出滤池。整个过滤过程为连续运行。
