轧钢质检专业知识复习题.docx

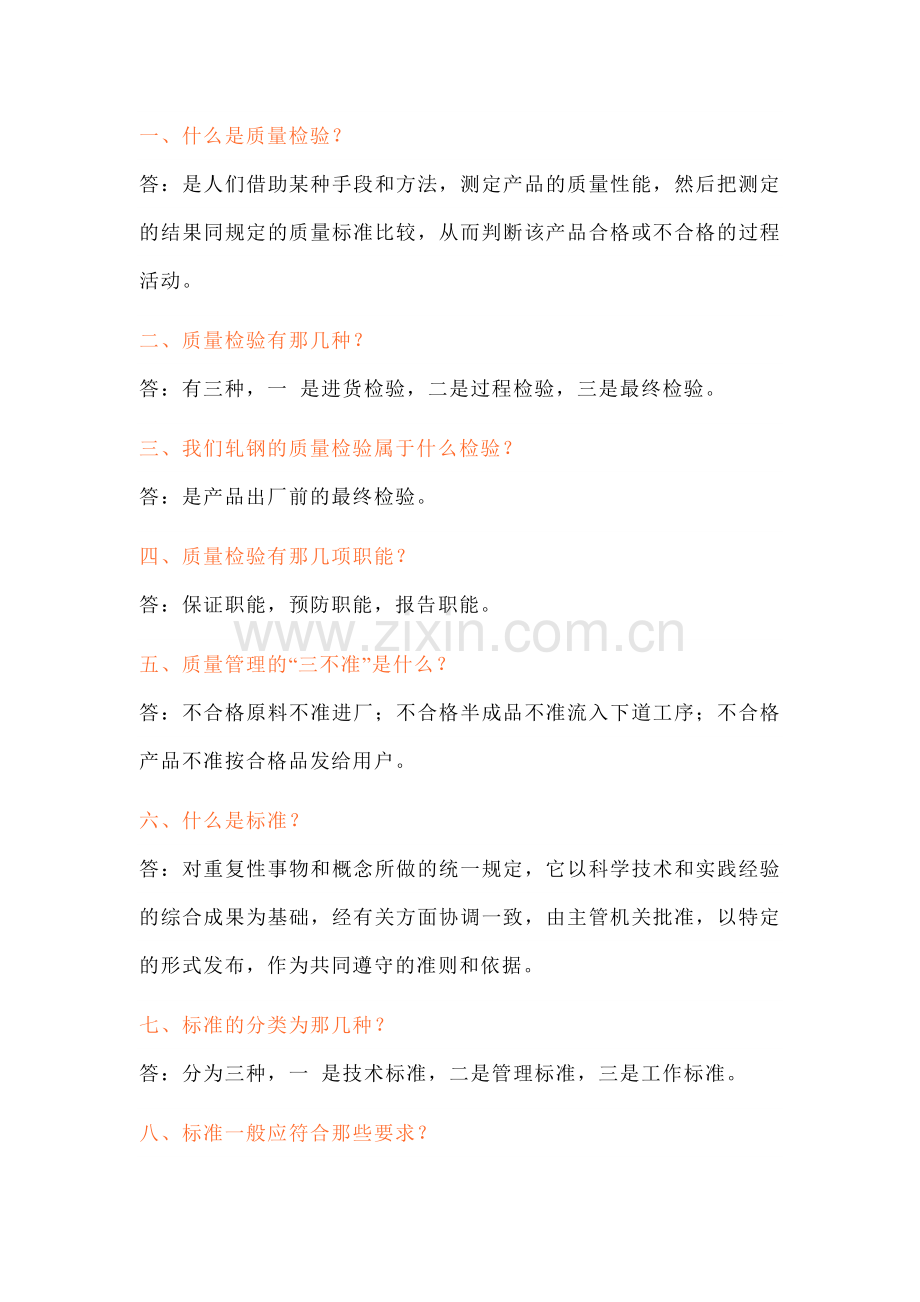

一、什么是质量检验？
答：是人们借助某种手段和方法，测定产品的质量性能，然后把测定的结果同规定的质量标准比较，从而判断该产品合格或不合格的过程活动。
二、质量检验有那几种？
答：有三种，一 是进货检验，二是过程检验，三是最终检验。
三、我们轧钢的质量检验属于什么检验？
答：是产品出厂前的最终检验。
四、质量检验有那几项职能？
答：保证职能，预防职能，报告职能。
五、质量管理的“三不准”是什么？
答：不合格原料不准进厂；不合格半成品不准流入下道工序；不合格产品不准按合格品发给用户。
六、什么是标准？
答：对重复性事物和概念所做的统一规定，它以科学技术和实践经验的综合成果为基础，经有关方面协调一致，由主管机关批准，以特定的形式发布，作为共同遵守的准则和依据。
七、标准的分类为那几种？
答：分为三种，一 是技术标准，二是管理标准，三是工作标准。
八、标准一般应符合那些要求？
答：一般应具有（1）权威性，（2）科学性，（3）群众性，（4）连贯性（5）明确性。
九、成品检验的依据是什么？
答：依据现行的国家标准、行业标准、订货协议等。
十、成品检验的目的是什么
答：鉴别成品钢材质量是否合格；通过检验掌握产品质量的波动情况，及时改进，预防废品产生。
十一、热轧板带产品验收依据哪些标准？其名称、主要内容是什么？
答：（１）GB/T700-2006《碳素结构钢》本标准规定了碳素结构钢各牌号的化学成分和机械性能。
（２）GB/T1591-2008《低合金高强度结构钢》本标准规定了低合金高强度结构钢的牌号和技术要求、试验方法、验收规则、包装标志及质量证明书等。
（３）GB/T709-2016《热轧钢板和钢带的尺寸、外形、重量及允许偏差》本标准适用于宽度大于或等于600mm，厚度为1.2-25mm的热轧钢带。
（４）GB/T3524-2015《碳素结构钢和低合金结构钢热轧钢带》本标准规定了厚度2-6mm，宽度50-600mm热轧钢带的尺寸、外形技术要求、试验方法及验收规则。
（５）GB/T912-2008《碳素结构钢和低合金结构钢热轧薄钢板和钢带》本标准规定了厚度不大于4mm的碳结钢和低合金钢热轧钢带的尺寸、外形、技术要求、试验方法、检验规则等。
（６）GB/T3274-2017《碳素结构钢和低合金结构钢热轧厚钢板和钢带》本标准规定了碳结钢和低合金钢钢带的技术条件，适用于厚度大于4-25mm热轧钢带。
（７）GB/T247-2008《钢板和钢带检验、包装、标志及质量证明书的一般规定》本标准适用于钢带的验收、包装、标志及质量证明书的一般规定。
十二、根据国家标准规定，产品缺陷分那四类？
　答：分为１、表面缺陷２、尺寸公差缺陷３、形状缺陷４、化学成分和机械性能缺陷。
十三、原料加热的目的是什么？
　　答：为了提高钢的塑性，降低钢的变形抗力及改善金属内部组织和性能，以便于轧制。
十四、钢的加热缺陷有那些？
　 答：氧化、脱碳、过热、过烧、粘钢、加热不均等。
十五、热轧板带产品常见缺陷有那些？塔形属于什么缺陷？
　答：破边、塔形、折叠、刮框、皱折、宽度尺寸不合、厚度尺寸不和等，塔形属于形状缺陷。
十六、依据国家标准，热轧钢带允许带缺陷交货，但缺陷部分不得超过每卷钢带总长度的多少？
　　答：不得超过每卷钢带总长度的8%。
十七、钢带的表面及断面不允许存在的缺陷是什么？
　　答：钢带的表面不允许存在的缺陷有裂纹、结疤、气泡、折叠和夹杂，断面不得有分层。
十八、对表面的薄层氧化铁皮、轻微铁锈和残余涂料、污迹等不影响  检查的局部缺陷是否允许存在？
答：根据国家有关标准规定，允许存在。
十九、钢带的厚度宽度和表面质量检查部位距钢带两端的距离是多？
答：卷状钢带不小于3000mm。
二十、测量钢带厚度时测量点距钢带侧边的距离不小于多少？
答：不切边钢带测量点距钢带侧边的距离不小于10mm。
二十一、如何测量钢带的镰刀弯？
答：测量钢带镰刀弯时，将米尺紧靠钢带的凹侧边，测量从米尺到凹侧边的最大距离。
二十二、Q345B级钢的五大元素是什么？其规定值是多少？
答：Q345B化学成分的五大元素是碳、硅、锰、磷、硫。规定值分别为碳不大于0.20%,硅不大于0.55%,锰1.0-1.6%,磷不大于0.040%,硫不大于0.040%.
二十三、碳素结构钢的A级钢，冷弯不合格，抗拉强度值超出上限应复验那些项目？为什么？
答：两项都要复验，因为GB/T700-2006标准规定A级钢在冷弯合格的情况下，抗拉强度上限不作为交货条件，但冷弯不合格则不能超出上限。
二十四、GB/T700-2006标准中规定在保证力学性能符合标准规定时，对各牌号A级钢其他等级钢的碳、硅、锰含量上下限是如何说明的？
 答：在保证力学性能符合标准规定时，对各牌号A级钢的碳、硅、锰含量不作为交货条件，各牌号其他等级钢的碳、锰含量下限不作为交货条件。但其含量应在质量证明书中注明.
二十五、2.75×610mm规格的钢带其厚度、宽度在相应标准规定的正负偏差是多少？
   答：依据国标GB/T709-2016标准规定厚度为正负0.19mm,宽度允许正20mm。
二十六、2.5×600mm钢带伸长率的规定值在哪个标准规定基础上可以降低多少?
答:依据国标GB/T912-2008标准规定,钢带的伸长率允许在GB/T700-88标准规定伸长率值的基础上降低5%。
二十七、7.5×685mm钢带的塔形允许值是多少?
答:依据GB/T709-89标准规定钢带卷一侧塔形高度不得超过50mm。
二十八、什么是皱折?形成的原因是什么?
答:皱折是钢带表面形成的不规则皱纹及波浪形折皱,严重的整面折皱在一起,形成的原因是辊形不正确,坯料加热不均匀或坯料厚薄不一致,钢带表面已形成波浪,钢带平整张力过小,引起在轧制中的不均匀变形造成。
二十九、什么是折叠？产生的原因及处理的方法是什么？
答：钢带表面形成局部折合的双层金属形裂缝。产生原因是辊型选择不合理，形成大波浪的压合；轧件刮框后再次轧制压折；坯料尖锐棱角在轧制后形成折叠。折叠属于钢带表面不允许存在的缺陷，只能切除或降级判定。
三十、破边属于什么缺陷？应如何判定？
 答：破边属于形状缺陷，应判为不合格品。
