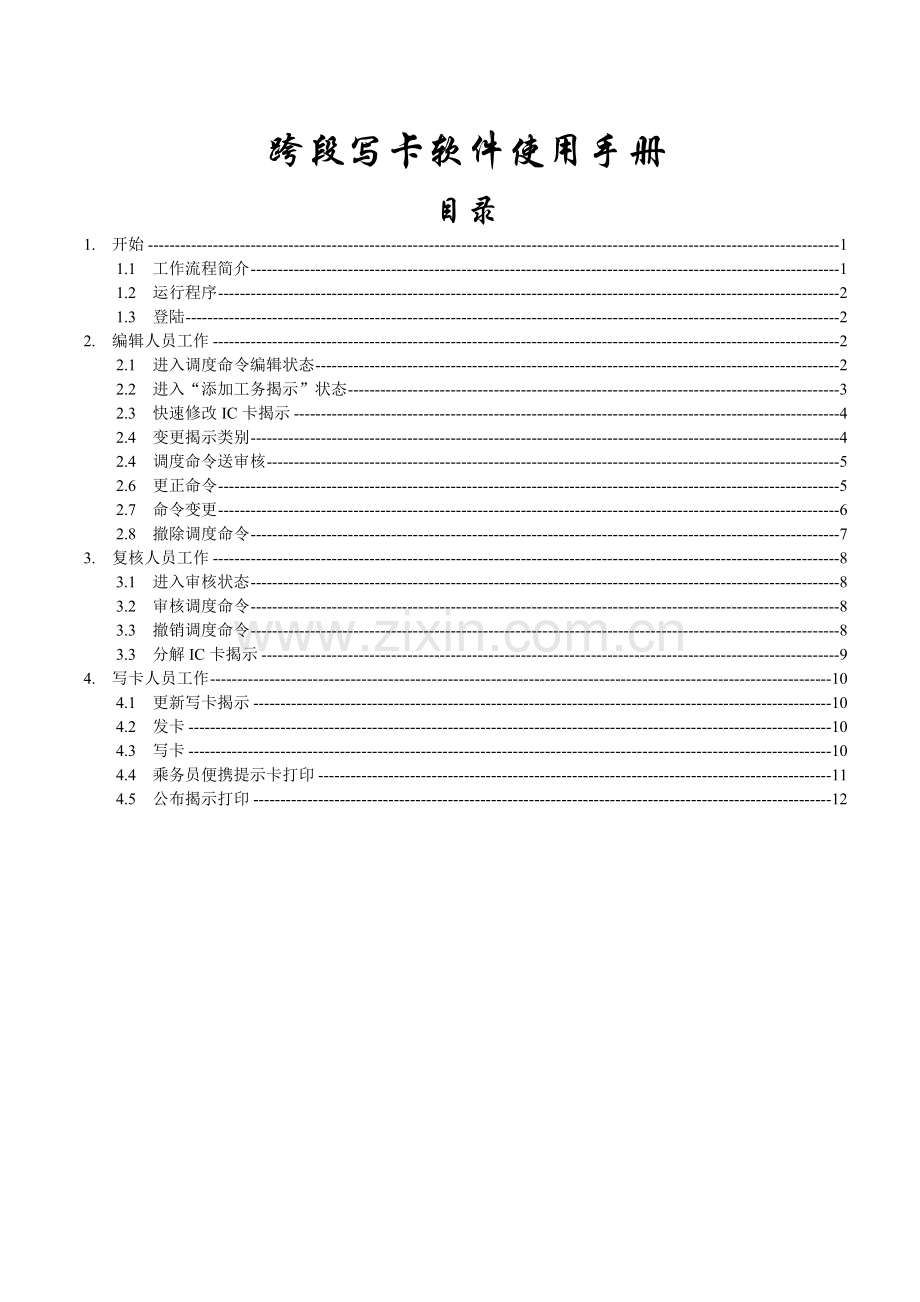

跨段写卡软件使用手册
目录
1. 开始 1
1.1 工作流程简介 1
1.2 运行程序 2
1.3 登陆 2
2. 编辑人员工作 2
2.1 进入调度命令编辑状态 2
2.2 进入“添加工务揭示”状态 3
2.3　快速修改IC卡揭示 4
2.4 变更揭示类别 4
2.4 调度命令送审核 5
2.6 更正命令 5
2.7 命令变更 6
2.8 撤除调度命令 7
3. 复核人员工作 8
3.1 进入审核状态 8
3.2 审核调度命令 8
3.3 撤销调度命令 8
3.3 分解IC卡揭示 9
4. 写卡人员工作 10
4.1 更新写卡揭示 10
4.2 发卡 10
4.3 写卡 10
4.4 乘务员便携提示卡打印 11
4.5 公布揭示打印 12

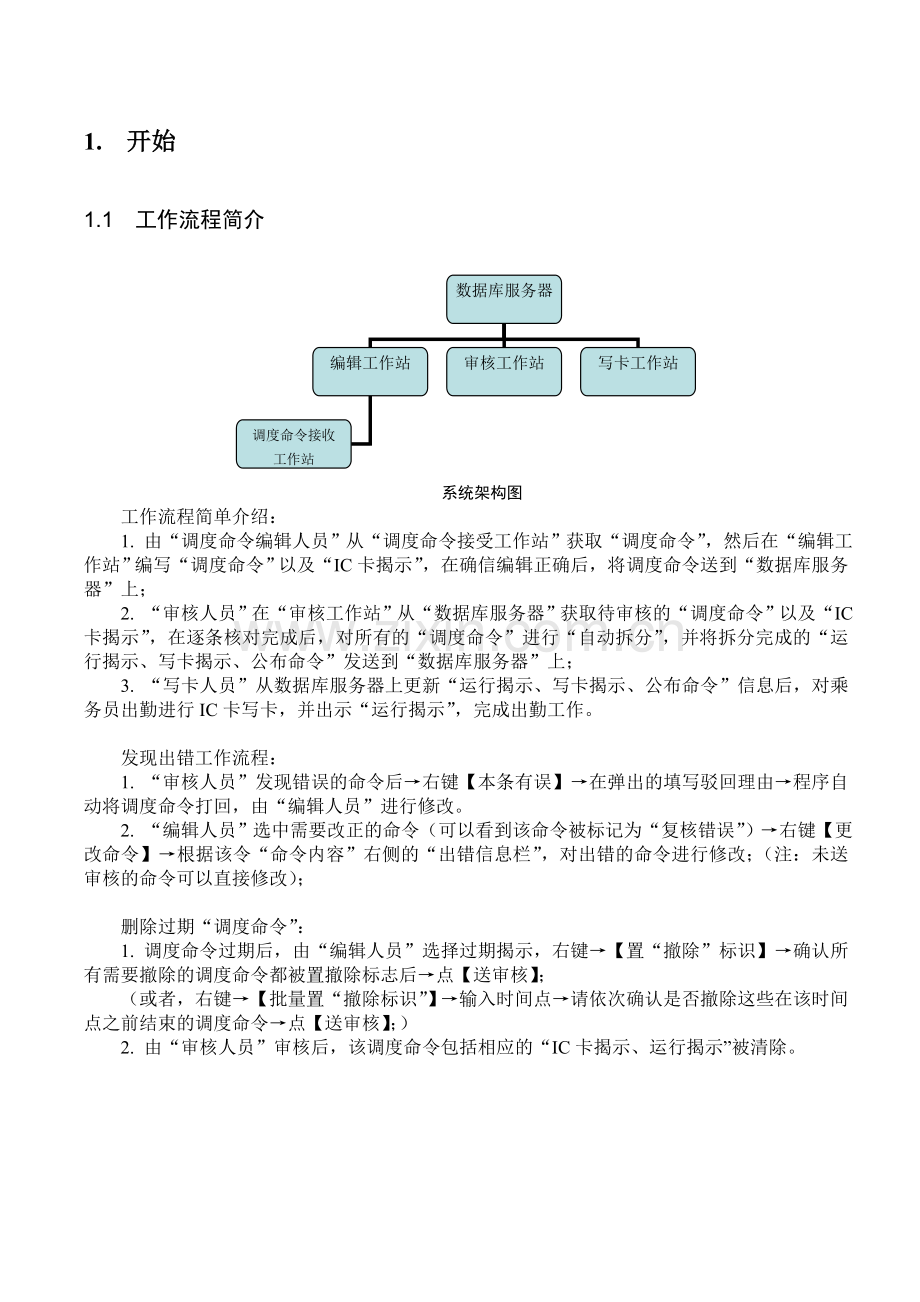

1. 开始
1.1 工作流程简介
数据库服务器
编辑工作站
审核工作站
写卡工作站
调度命令接收
工作站

系统架构图
工作流程简单介绍：
1. 由“调度命令编辑人员”从“调度命令接受工作站”获取“调度命令”，然后在“编辑工作站”编写“调度命令”以及“IC卡揭示”，在确信编辑正确后，将调度命令送到“数据库服务器”上；
2. “审核人员”在“审核工作站”从“数据库服务器”获取待审核的“调度命令”以及“IC卡揭示”，在逐条核对完成后，对所有的“调度命令”进行“自动拆分”，并将拆分完成的“运行揭示、写卡揭示、公布命令”发送到“数据库服务器”上；
3. “写卡人员”从数据库服务器上更新“运行揭示、写卡揭示、公布命令”信息后，对乘务员出勤进行IC卡写卡，并出示“运行揭示”，完成出勤工作。

发现出错工作流程：
1. “审核人员”发现错误的命令后→右键【本条有误】→在弹出的填写驳回理由→程序自动将调度命令打回，由“编辑人员”进行修改。
2. “编辑人员”选中需要改正的命令（可以看到该命令被标记为“复核错误”）→右键【更改命令】→根据该令“命令内容”右侧的“出错信息栏”，对出错的命令进行修改；（注：未送审核的命令可以直接修改）；

删除过期“调度命令”：
1. 调度命令过期后，由“编辑人员”选择过期揭示，右键→【置“撤除”标识】→确认所有需要撤除的调度命令都被置撤除标志后→点【送审核】；
（或者，右键→【批量置“撤除标识”】→输入时间点→请依次确认是否撤除这些在该时间点之前结束的调度命令→点【送审核】；）
2. 由“审核人员”审核后，该调度命令包括相应的“IC卡揭示、运行揭示”被清除。
1.2 运行程序
双击桌面上的图标，运行“跨段写卡软件（审核版）”程序。
注意：如果显示“连接失败”之类的信息，则有可能网络不通，或者没有数据库服务器；
1.3 登陆
按“F1”键，或者点击，在弹出的对话框中填写用户代码（您的工牌号）、用户密码；
每个值班员都有自己的权限，大致权限如下：0－编辑、1－复核、2－写卡、3－编审。
2. 编辑人员工作
2.1 进入调度命令编辑状态
以复核人员的身份登录后，在程序主界面下点击 ，进入下图：

再点右上部分的 ，进入下图：

“调度命令输入界面”
点“+”号，新增一条调度命令，先用“Ctrl+V”复制调度命令到“命令内容”，然后根据命令内容选择对应的“交付揭示线路名”、“调度命令”、“起止时间”、“出示日期”、“相关站号”。

注：A.“相关站号”只用于“运行揭示”打印排序，不控车，可以根据需要自行填写；
B. 如图所示1、2两个圈中的“开始公里标、中止公里标”，是揭示自动拆分的依据之一，配合“工务线路编号”这个依据，程序将决定这条命令拆分到哪条“揭示交付线路”上去。对于命令中有限速起止公里标的，直接照填；对于命令中没有公里标的，直接使用默认值（该默认值需要参数管理员事先设置）。
2.2 进入“添加工务揭示”状态
如果该调度命令需要添加IC卡控制揭示（写入IC卡，控车的指令），
则点击后，再点，进入“添加工务揭示”状态，如右图：
1号框中为“调度命令内容栏”，用于输入、浏览调度命令内容；
2号框中为“工务揭示编辑栏”，用于输入IC卡揭示；
3号框中为“工务揭示浏览、修改栏”，可以浏览、修改已输入的IC卡揭示。

现在我们可以参照命令内容，填写上页图中的框2——“工务揭示编辑栏”：
填写完毕后，点，再点“确定”，则将该工务揭示加入该调度命令。
2.3　快速修改IC卡揭示

前提条件１——该调度命令从来没有被“送审核”过；
前提条件２——将“添加工务揭示”窗口用鼠标向上拖拽，显示出４号框。

使用技巧１——修改刚输入的IC卡揭示：每次点击“加入现行揭示”后，新编辑的IC卡揭示将显示在3号框中，然后修改相应的输入框，然后点“√”，则可以修改刚输入的IC卡揭示；同理类推，可以在4号框中，先选中需要修改的IC卡揭示，然后再在3号框中进行修改，可以修改以前输入的IC卡揭示。
使用技巧２——删除错误输入的IC卡揭示：在如上4号框中，选中需要删除的IC卡揭示，然后点３号框上方的“－”号，即可删除该IC卡揭示。
使用技巧３——输入带TMIS的特殊揭示：进入“添加工务揭示”窗口后，直接点【加入现行揭示】，然后在3号框中，点【揭示类别】，将“一般揭示”根据需要改为“电话闭塞”、“绿色许可证”，然后会发现“开始公里标”、“终止公里标”将变成“起始TMIS车站”、“终止TMIS车站”，在对应的输入框中输入拼音简称，然后用键盘上、下键选择所需的车站。该技巧具体情况见下“2.4 变更揭示类别”。
修改完毕后点“√”即可。
2.4 变更揭示类别
根据调度命令，如果需要添加绿色许可证（路票）、特定引导（高速进站）、电话闭塞（停基改电）、侧线限速、车站限速、特殊揭示、封锁揭示，则在工务揭示编辑栏点击“加入现行揭示”后，在下图中，点击“揭示类别”下的小三角型，将出现“揭示类型列表”——如上页图中框3中内容。

在“添加工务揭示”界面中的如上部分称为“工务揭示浏览、修改栏”
（注：只有当前所浏览的揭示，其对应的调度命令为“未复核、复核有误”状态时，
才能在该窗口中修改揭示类型）
现在以发“绿色许可证”为例，说明变更揭示类型将如何操作；
首先在出现的“揭示类型列表”中选择“绿色许可证”后，“工务揭示浏览、修改栏”内容如下图所示：

在TMIS车站栏中，您可以用拼音简写来缩小待选TMIS车站的范围，如您需要输入北京站的TMIS号，可以直接在该栏中填写北京站的TMIS号10001，或者填写bj，然后在出现的下拉列表中选择“10001-北京”。
然后您根据调度命令，在“工务揭示浏览、修改栏”修改该条揭示，在确定正确无误后，点“TMIS车站”栏上方的勾，保存揭示内容即可。
“特定引导”同上，“电话闭塞”不同的地方就是需要填写“起始TMIS车站”“ 终止TMIS车站”。
2.4 调度命令送审核
当您确定所编辑的命令及揭示都正确无误后，请在“调度命令输入界面”中，点击“送审核”将调度命令送到服务器，交由审核人员负责审核。如下图。

或者右键选中你需要送审核调度命令，然后选择【本条揭示送审核】，这样只送选中的揭示。
2.6 更正命令
当您编写的调度命令在复核中发现错误——被打上“复核有误”的标记（如下图中的2位置），如下图：

请按如下步骤操作：
a. 在“调度命令输入界面”中用鼠标左键选中需要修改的令（如1中的小三角型）；
b. 点“命令展开”修改调度命令内容；
c. 点“IC卡可控揭示修改”（如上图3位置）在弹出的“工务揭示修改”界面中，修改IC卡揭示内容；
d. 确定修改完毕后，点“退出”，最后点“送审核”即可。
修改界面如下图：

注意：如果您在仔细核对后，发现该调度命令并没有出错，则请按如下骤操作：

a. 在“调度命令输入界面”中用鼠标左键选中这条命令；
b. 单击鼠标左键在弹出的对话框中选择“撤除标志操作”“取消复核错误”；
c. 最后点“送审核”即可。
2.7 命令变更
当接到变更前发命令的调度命令，或在已复核的命令中发现问题时，我们需要对某条命令的内容进行修改，请按如下步骤操作：

a. 在“调度命令输入界面”中用鼠标左键选中需要修改的令；
b. 单击鼠标左键在弹出的对话框中选择“命令变更”（或者按“Y”按键），则该令便成为“未审核”的调度命令；
c. 即可对该命令如2.6中步骤进行修改。
2.8 撤除调度命令
当接到“取消前发XX命令”的调度命令、或调度命令已经过期（整条令变成黄色），需要删除某条调度命令时，请按如下步骤操作：
a. 在“调度命令输入界面”中用鼠标左键选中需要修改的令；
b. 单击鼠标左键在弹出的对话框中选择“撤除标志操作”“置撤除标志”（或者连按两次“X”按键）；
c. 随后该条命令会变成酱色，并且撤除标志处会有☆出现；
d. 点“送审核”，当审核人员审核通过后，即可完全删除这条命令；
整个过程如下图：

注：如果发现该命令不需要撤除，则在将其“送审核”前，在“撤除标志操作”中选择“取消撤除标志”即可；如果已经“送审核”则，由审核人员打回该命令，然后再由编辑人员将该命令送审核即可；
注：新增“批量置撤除标志”的功能，右键→点击【撤除标志操作】→【批量置撤除标志】→在弹出的对话框中输入“批量撤除调度命令的时间点” ，确定→程序自动搜索所有在该时间点前结束的调度命令，并询问是否撤除该调度命令→确定完毕后，则可点【送审核】完成批量撤除调度命令操作。
3. 复核人员工作
3.1 进入审核状态
以复核人员的身份登录后，在程序主界面点击，即可进入“复核界面”如下图：

3.2 审核调度命令
请您仔细阅读（如上图）中间空白处的调度命令内容，从而判断下方的“IC卡揭示浏览栏”、“相关IC卡揭示浏览栏”中填写的内容是否正确。
相关IC卡揭示浏览栏：显示所有与改调度命令相关的IC卡揭示信息；
IC卡揭示浏览栏：显示从“相关IC卡揭示浏览栏”选中的IC卡揭示的详细信息；
当您确信这条答示正确无误后，点“本条审核通过”；否则点“本条有误请修正”，在弹出的对话框中，填写打回调度命令的理由，则可将该命令打回，让编辑人员修改。
3.3 撤销调度命令
当接到撤销前发调度命令的令后，先由编辑人员选中对应的调度命令，并置撤出标志，然后送审核，最后由审核人员在“复核界面”下点“撤除本条”完成调度命令的撤除。过程如下图：

3.3 分解IC卡揭示
在写卡前，需要您对当前的调度命令进行“自动拆分”，过程如下
在程序主界面下点击，进入“工务揭示管理”界面如下：

“工务揭示管理”界面
在该界面下，点击“自动分解”，让调度命令中的IC卡揭示都自动分解到各条机务运行线路上。点击后自动进入如下界面：

“工务揭示拆分”界面
当拆分完毕后，程序提示“将写卡揭示发送到共享目录吗？”的时候，选择“是”将写卡揭示信息发送到网络上，供写卡端下载IC卡揭示信息，进行写卡操作。
注，如果将写卡揭示发送到网络上时报错，请检查网络设置。

4. 写卡人员工作
4.1 更新写卡揭示
请您在写卡工作站上，用写卡人员的工号进行“值班员登录”，登录完成后，如果写卡端检测到“揭示共享网络路径”中的写卡信息已经更新，则会提示您更新揭示写卡信息，如右图：
此时请点“是”，通过FTP服务器更新写卡信息。
如果采用IP信息机制提示IC卡揭示刷新信息，则IP信息机制窗口会自动弹出，提示您更新揭示；（注如果IP信息机制的窗口阻止你点击跨段写卡程序的主窗口，则请用Alt+Tab组合按键切换到跨段写卡窗口）
4.2 发卡
请您点击进入“IC卡读写”界面，如右图：
卡号一栏三项从左至右依次为：
“段号”：四位段号，第一位为零必须填0；
“司机编号”：填写持卡司机的四位司机号；
“IC卡密码”：北京西监控车间为5420。
三项填写完毕后，点“写卡”则将这三项参数写入IC卡。
4.3 写卡
A. 插入乘务员出勤IC卡后，请您点击进入“揭示写卡”界面，如下图：

注：在该界面下，您能完成写卡、公布揭示打印、乘务员提示卡打印功能
持卡人、段号都由读卡器从您插入的IC卡中读出。
请您填写上图下方红圈中的出勤车次头、车次、运用区段、交路号、车站代码、以及其他信息（如果已经在参数中设置了“编辑车次表”，则只需输入相应的车次，后面的交路、车站信息将由程序自动填写）；
B. 随后点击“写卡”，请稍等片刻，（待写卡端将所有该线路的揭示信息读入读卡器的缓存中），等如下界面出现后，请确认下图中红圈中所有揭示有效、准确。

C. 最后点“确定写卡”，等显示“写卡成功”，即可（显示“写卡成功”后，程序还会自动读卡，显示IC卡上的揭示信息）。
4.4 乘务员便携提示卡打印
在4.3界面中，请您点击“交付揭示”，（也可以在“调度命令输入”界面下，点右上角“交付揭示预览”）进入交付线路揭示线路打印界面：

点1所示按钮，在下拉列表中选取需要打印的机务段；
点2所示按钮，在下拉列表中选取需要打印的运行线路——运用区段；
点3所示按钮，在下拉列表中选取需要打印的机车运行方向；
点4所示按钮，进入“乘务员手持揭示卡”打印界面，这里您可以选择打印纸张（A4或者B5），打印界面如下图：

最后点红圈位置的，打印“乘务员便携提示卡”，打印效果如上。
点5所示按钮，则可以使用“站名截取功能”，如右图：
在弹出的界面中，您可以使用下拉列表选择“起点站名”（左侧）、“终点站名”（右侧），直接点“打印手帐”后，打印出来的“乘务员提示卡”的“运行区段名称”将按您的选择改变，并过滤掉不在这两个站之间的调度命令。
4.5 公布揭示打印
请您点击，进入“调度命令输入界面”：

注意上红圈中的选项
公布本条：打印当前选中的调度命令，（建议使用该选项中的“画布打印”功能——能打印比较长的调度命令）；
公布全部：打印当前所有的调度命令（所以请注意及时清除过期的调度命令，已避免重复打印）；
打印预览界面如下图：

确定打印后，请点，打印“运行揭示”用于公布调度命令。
