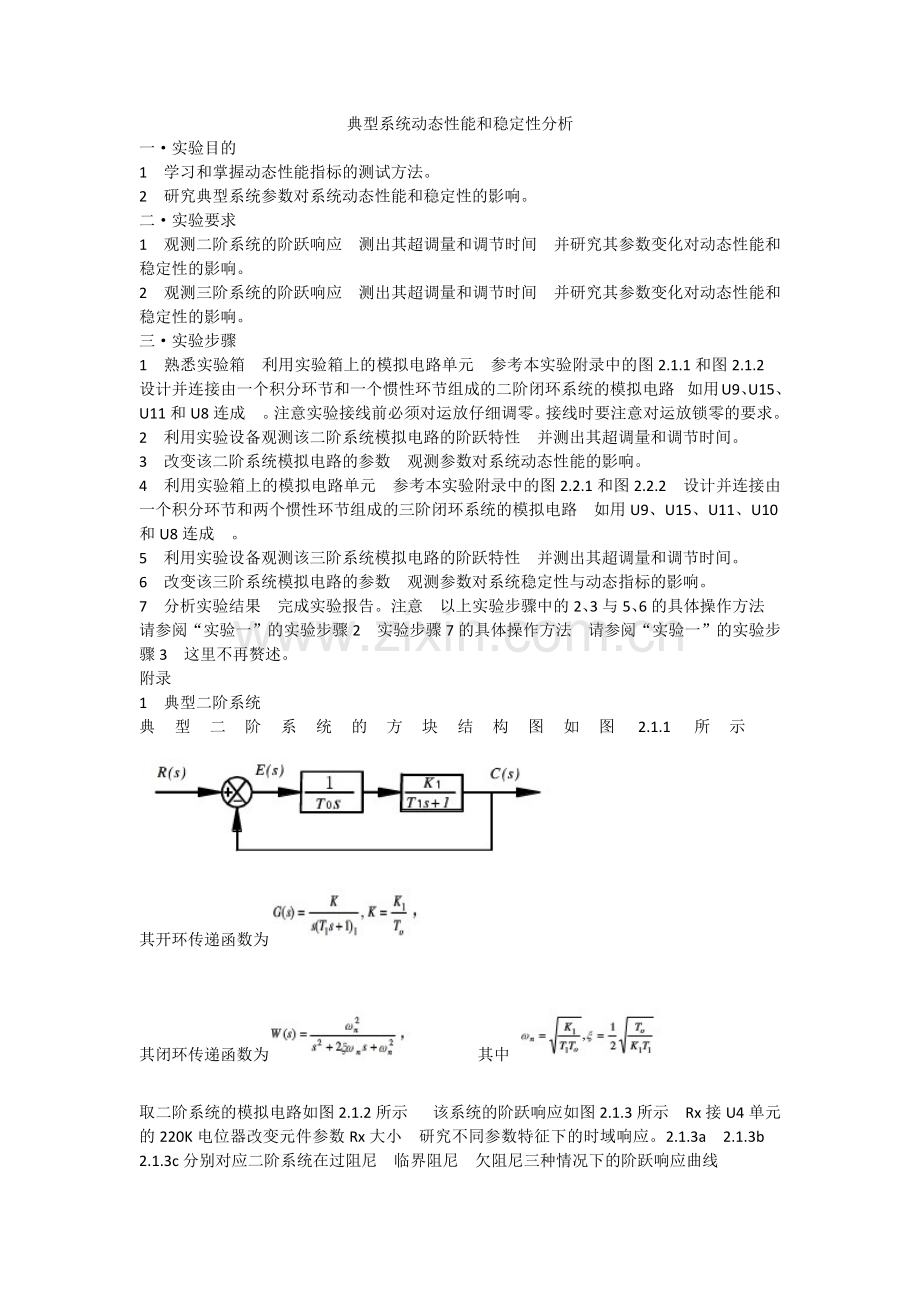

典型系统动态性能和稳定性分析
一·实验目的
1学习和掌握动态性能指标的测试方法。
2研究典型系统参数对系统动态性能和稳定性的影响。
二·实验要求
1观测二阶系统的阶跃响应测出其超调量和调节时间并研究其参数变化对动态性能和稳定性的影响。
2观测三阶系统的阶跃响应测出其超调量和调节时间并研究其参数变化对动态性能和稳定性的影响。
三·实验步骤
1熟悉实验箱利用实验箱上的模拟电路单元参考本实验附录中的图2.1.1和图2.1.2设计并连接由一个积分环节和一个惯性环节组成的二阶闭环系统的模拟电路如用U9、U15、U11和U8连成。注意实验接线前必须对运放仔细调零。接线时要注意对运放锁零的要求。 2利用实验设备观测该二阶系统模拟电路的阶跃特性并测出其超调量和调节时间。
3改变该二阶系统模拟电路的参数观测参数对系统动态性能的影响。
4利用实验箱上的模拟电路单元参考本实验附录中的图2.2.1和图2.2.2设计并连接由一个积分环节和两个惯性环节组成的三阶闭环系统的模拟电路如用U9、U15、U11、U10和U8连成。
5利用实验设备观测该三阶系统模拟电路的阶跃特性并测出其超调量和调节时间。
6改变该三阶系统模拟电路的参数观测参数对系统稳定性与动态指标的影响。
7分析实验结果完成实验报告。 注意以上实验步骤中的2、3与5、6的具体操作方法请参阅“实验一”的实验步骤2实验步骤7的具体操作方法请参阅“实验一”的实验步骤3这里不再赘述。
附录
1典型二阶系统
典型二阶系统的方块结构图如图2.1.1所示
其开环传递函数为

其闭环传递函数为 其中


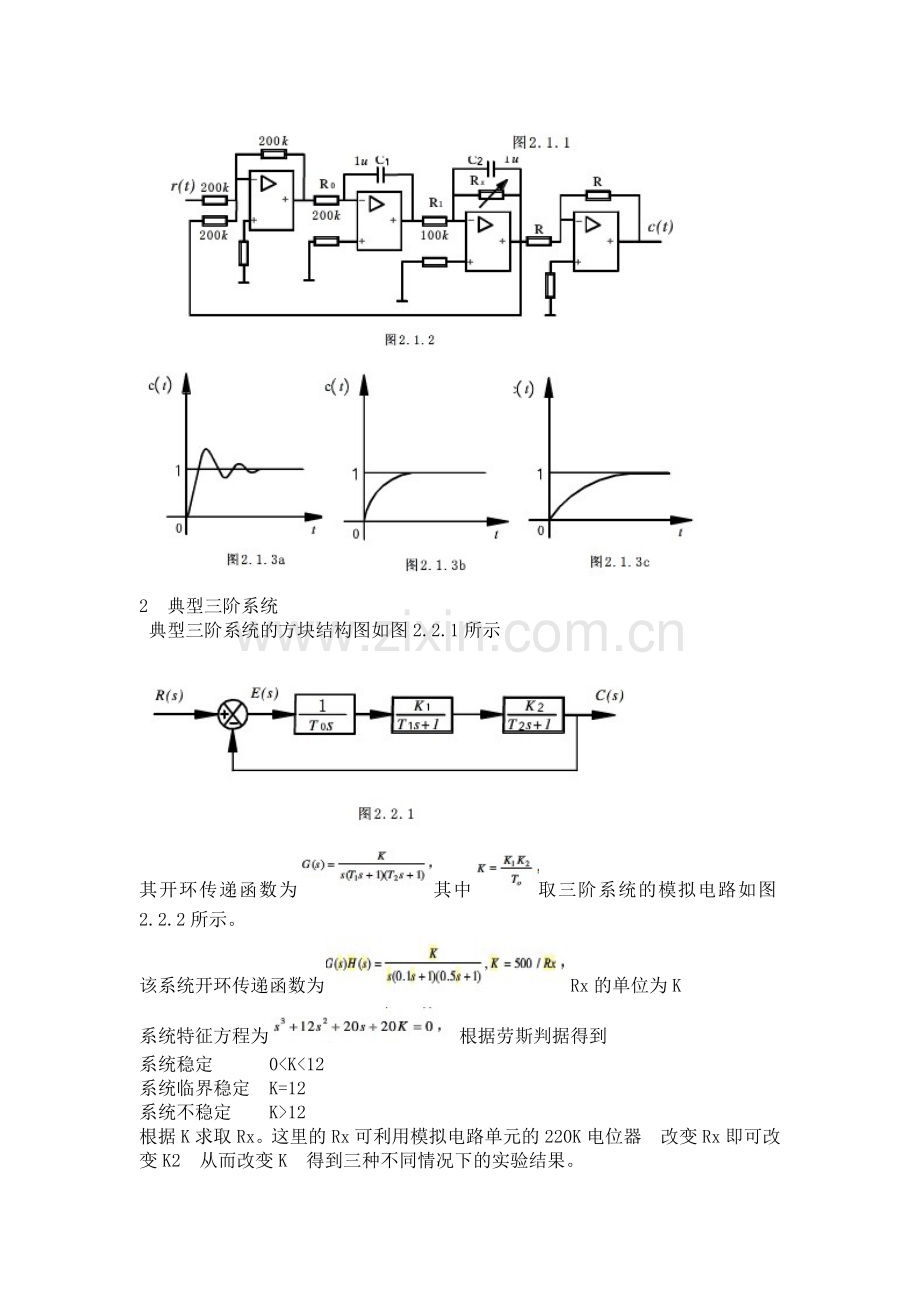

取二阶系统的模拟电路如图2.1.2所示 该系统的阶跃响应如图2.1.3所示Rx接U4单元的220K电位器改变元件参数Rx大小研究不同参数特征下的时域响应。2.1.3a2.1.3b2.1.3c分别对应二阶系统在过阻尼临界阻尼欠阻尼三种情况下的阶跃响应曲线

2典型三阶系统
典型三阶系统的方块结构图如图2.2.1所示

其开环传递函数为其中取三阶系统的模拟电路如图2.2.2所示。
该系统开环传递函数为Rx的单位为K
系统特征方程为 根据劳斯判据得到
系统稳定 0<K<12
系统临界稳定 K=12
系统不稳定 K>12
根据K求取Rx。这里的Rx可利用模拟电路单元的220K电位器改变Rx即可改变K2从而改变K得到三种不同情况下的实验结果。
该系统的阶跃响应如图2.2.3 a、2.2.3b 和2.2.3c所示它们分别对应系统处于不稳定、临界稳定和稳定的三种情况。
