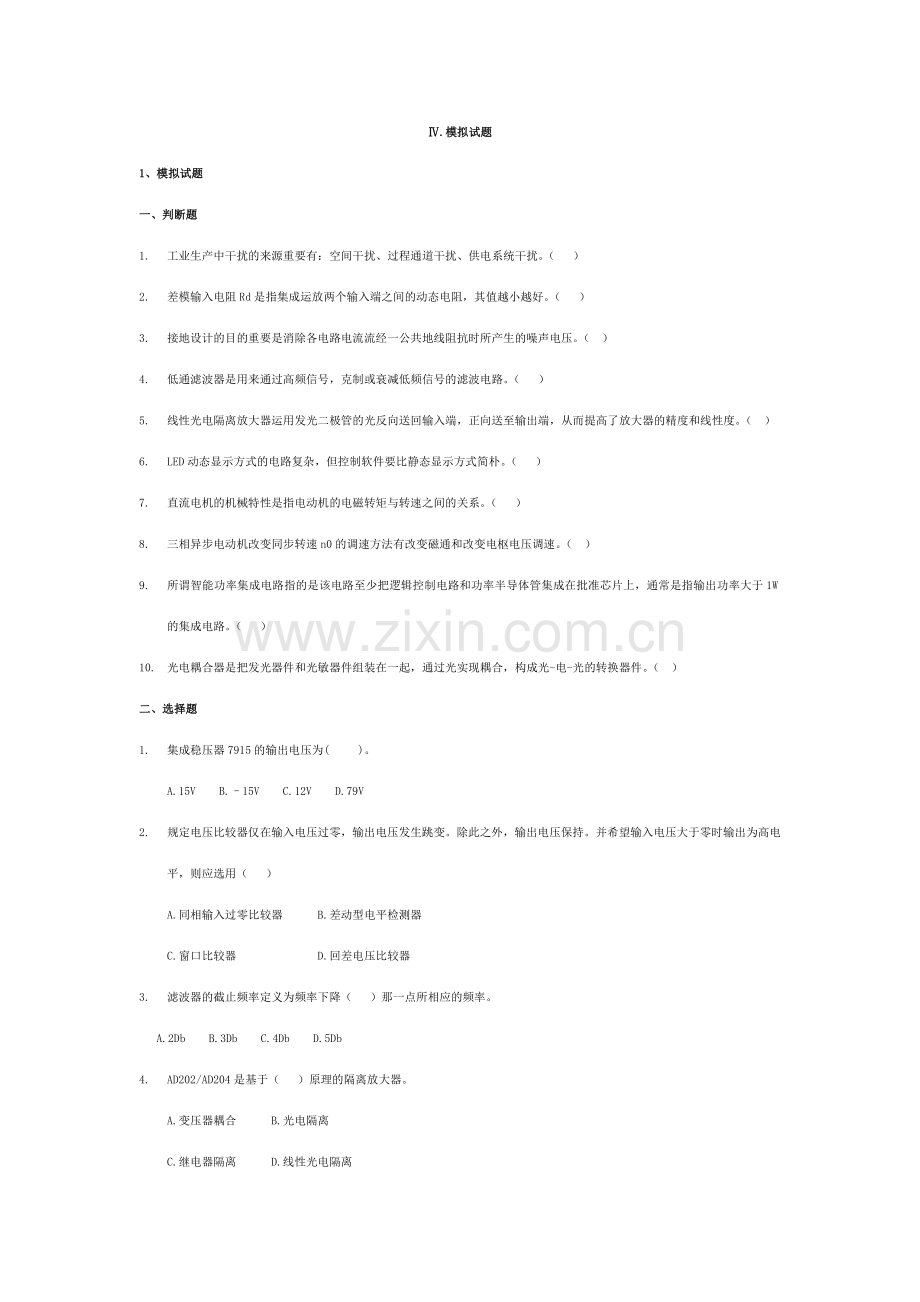

Ⅳ.模拟试题
1、模拟试题
一、判断题
1. 工业生产中干扰的来源重要有：空间干扰、过程通道干扰、供电系统干扰。（ ）
2. 差模输入电阻Rd是指集成运放两个输入端之间的动态电阻，其值越小越好。（ ）
3. 接地设计的目的重要是消除各电路电流流经一公共地线阻抗时所产生的噪声电压。（ ）
4. 低通滤波器是用来通过高频信号，克制或衰减低频信号的滤波电路。（ ）
5. 线性光电隔离放大器运用发光二极管的光反向送回输入端，正向送至输出端，从而提高了放大器的精度和线性度。（ ）
6. LED动态显示方式的电路复杂，但控制软件要比静态显示方式简朴。（ ）
7. 直流电机的机械特性是指电动机的电磁转矩与转速之间的关系。（ ）
8. 三相异步电动机改变同步转速n0的调速方法有改变磁通和改变电枢电压调速。（ ）
9. 所谓智能功率集成电路指的是该电路至少把逻辑控制电路和功率半导体管集成在批准芯片上，通常是指输出功率大于1W的集成电路。（ ）
10. 光电耦合器是把发光器件和光敏器件组装在一起，通过光实现耦合，构成光-电-光的转换器件。（ ）
二、选择题
1. 集成稳压器7915的输出电压为( )。
A.15V B.–15V C.12V D.79V
2. 规定电压比较器仅在输入电压过零，输出电压发生跳变。除此之外，输出电压保持。并希望输入电压大于零时输出为高电平，则应选用（ ）
A.同相输入过零比较器 B.差动型电平检测器
C.窗口比较器 D.回差电压比较器
3. 滤波器的截止频率定义为频率下降（ ）那一点所相应的频率。
A.2Db B.3Db C.4Db D.5Db
4. AD202/AD204是基于（ ）原理的隔离放大器。
A.变压器耦合 B.光电隔离
C.继电器隔离 D.线性光电隔离

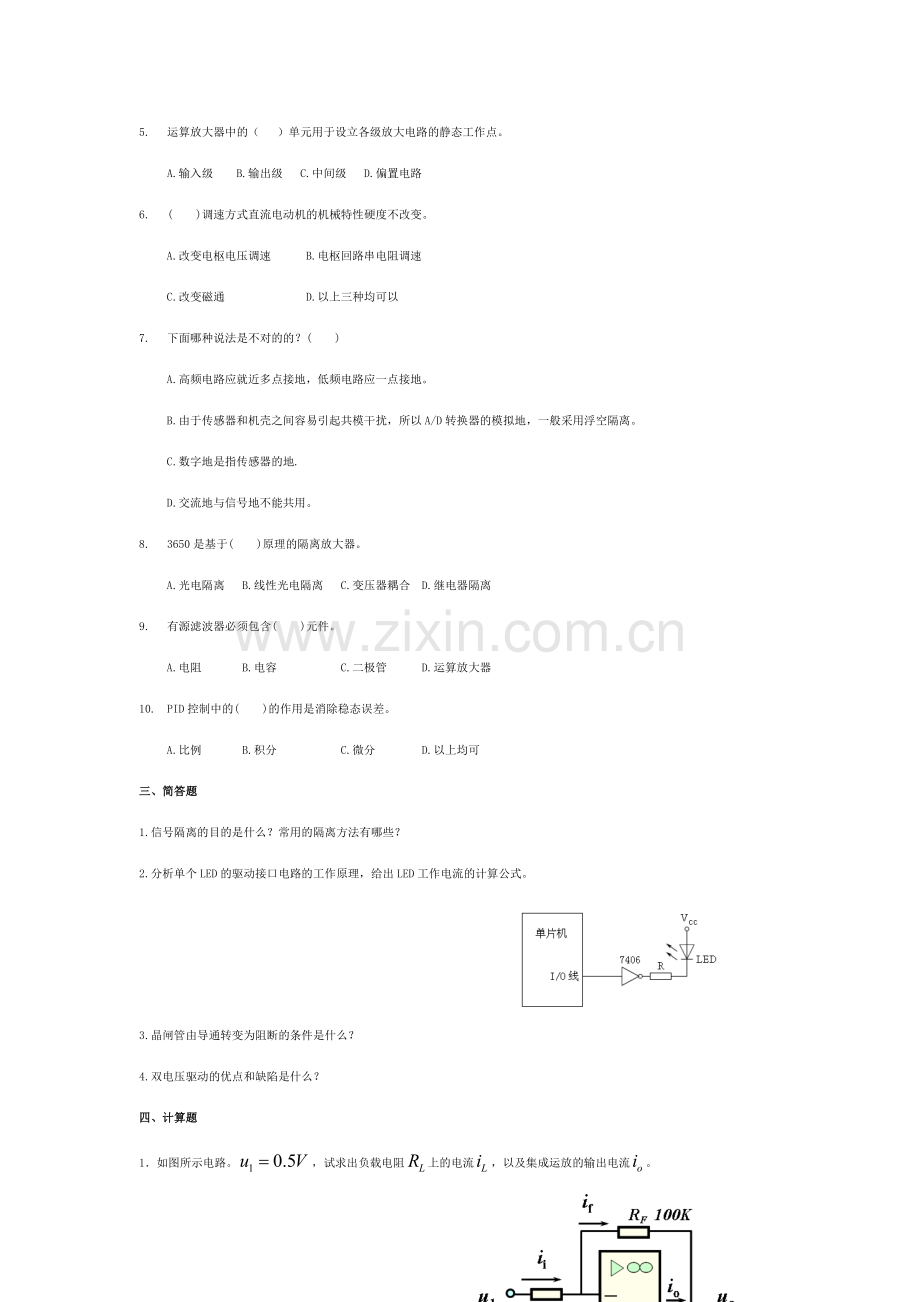

5. 运算放大器中的（ ）单元用于设立各级放大电路的静态工作点。
A.输入级 B.输出级 C.中间级 D.偏置电路
6. ( )调速方式直流电动机的机械特性硬度不改变。
A.改变电枢电压调速 B.电枢回路串电阻调速
C.改变磁通 D.以上三种均可以
7. 下面哪种说法是不对的的？( )
A.高频电路应就近多点接地，低频电路应一点接地。
B.由于传感器和机壳之间容易引起共模干扰，所以A/D转换器的模拟地，一般采用浮空隔离。
C.数字地是指传感器的地.
D.交流地与信号地不能共用。
8. 3650是基于( )原理的隔离放大器。
A.光电隔离 B.线性光电隔离 C.变压器耦合 D.继电器隔离
9. 有源滤波器必须包含( )元件。
A.电阻 B.电容 C.二极管 D.运算放大器
10. PID控制中的( )的作用是消除稳态误差。
A.比例 B.积分 C.微分 D.以上均可
三、简答题
1.信号隔离的目的是什么？常用的隔离方法有哪些？
2.分析单个LED的驱动接口电路的工作原理，给出LED工作电流的计算公式。
3.晶闸管由导通转变为阻断的条件是什么？
4.双电压驱动的优点和缺陷是什么？
四、计算题
1．如图所示电路。，试求出负载电阻上的电流，以及集成运放的输出电流。
2．请推导图所示电路的传递函数，并说明它属于哪种类型的滤波电路 ?
五、设计题
1． 用7805设计一个输出电压为+6.2V的稳压电路。
2、参考答案
一、判断题
1-5 √×√×√ 6-10×√×√×
二、选择题
1-5 B A B A D 6-10 A C B D B
三、简答题
1．信号隔离的目的是什么？常用的隔离方法有哪些？
1）信号隔离的目的在于从电路上把干扰源和易受干扰的部分隔离开来，使测控装置与现场仅保持信号联系，而不直接发生电的联系。
2）常用的隔离方式有光电隔离、继电器隔离、变压器隔离、隔离放大器等。此外，在布线上也应当注意隔离。
2．分析单个LED的驱动接口电路的工作原理，给出LED工作电流的计算公式。
答：图中7406是一个OC门反相器。
7406的作用是驱动LED。当单片
机的I/O端口为高电平时，反相器
输出低电平，LED发光；当单片机
I/O端口为低电平时，反相器输出开路，没有电流流过LED，LED熄灭。图中LED的工作电流为：
为LED的正向压降；
为LED驱动器的压降；
为LED的限流电阻；
为LED的工作电流。
3．晶闸管由导通转变为阻断的条件是什么？
晶闸管由导通转变为阻断的条件是当减少阳极电压或增长负载电阻时，阳极电流随之减少，当阳极电流小于维持电流时，晶闸管便从导通状态转化维阻断状态。
4．双电压驱动的优点和缺陷是什么？
它所具有的优点是：功耗小，启动转矩大，工作频率高。
缺陷是:功率晶体管的数量要增长一倍，增长了驱动电源。同时低频时步进电机振动噪声大，存在低频共振现象。
四、计算题
1、解：由图可得
联立以上各式，并代入参数计算可得
负号表达电流的实际方向与图中所标方向相反。
2．解：运用节点电流法可求出它们的传递函数。
在图所示电路中
所以其为一阶高通滤波器
五、设计题
1． 用7805设计一个输出电压为+6.2V的稳压电路。
解：电源电路采用电阻升压法，具体电路如图所示：（8分）
由电路可知输出电压Vo为：
（5分）
一般为5mA,,
若取,则
(2分)
备注：本复习指导仅供复习参考，难免有错误，希望大家指正。
