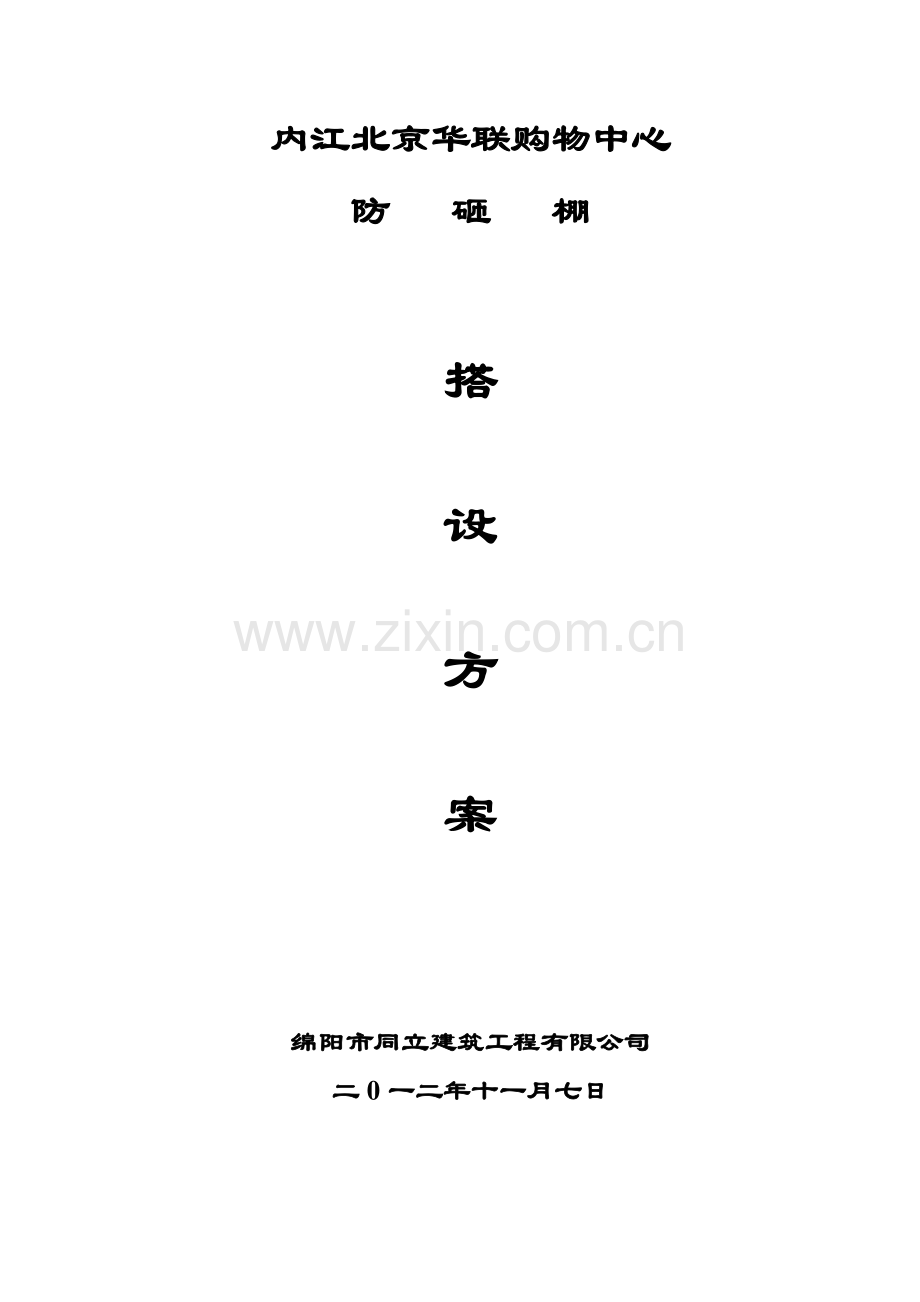

内江北京华联购物中心
防 砸 棚

搭

设

方

案

绵阳市同立建筑工程有限公司
二0一二年十一月七日

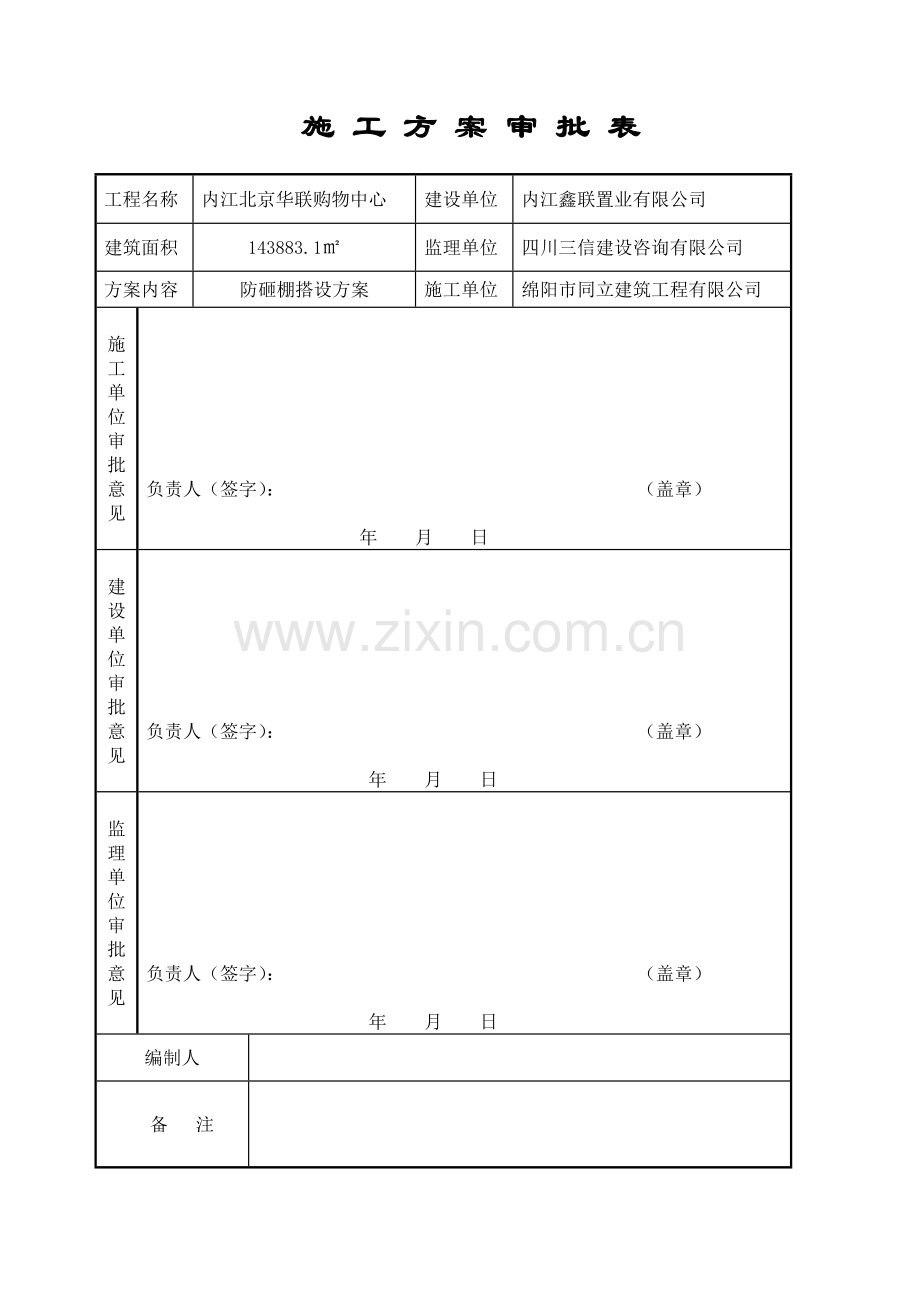

施 工 方 案 审 批 表

工程名称
内江北京华联购物中心
建设单位
内江鑫联置业有限公司
建筑面积
143883.1㎡
监理单位
四川三信建设咨询有限公司
方案内容
防砸棚搭设方案
施工单位
绵阳市同立建筑工程有限公司
施工单位审批意见

负责人（签字）： （盖章）

年 月 日
建设单位审批意见

负责人（签字）： （盖章）

年 月 日
监理单位审批意见

负责人（签字）： （盖章）

年 月 日
编制人

备 注

一、编制依据
1.1内江北京华联购物中心施工组织设计
1.2建筑施工安全检查标准JGJ59-2011
1.3建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2001
1.9建筑施工安全技术手册
二、工程概况
根据内江北京华联购物中心的现场布局情况，我工区安装2台塔吊，钢筋加工制作房均在塔吊的覆盖范围之内，为防止高空坠物等安全隐患，必须对1#、2#钢筋加工制作棚搭设双层硬防护。
三、施工方法及措施
1、脚手架搭设：
脚手架搭设顺序：场地平整或硬化——摆放扫地杆——逐根树立杆与扫地杆扣紧——搭设各横杆并与立杆扣紧——搭设斜撑——铺脚手板
因施工场地的限制，我工区的钢筋加工房部分位于满堂脚手架搭设的临时平台上，临时平台已满铺脚手板；剩余部分位于现场经砼硬化处理的空间位置。
1.1、防护棚脚手架搭设选用外径48mm，壁厚3.5mm的架子钢管。钢管表面应平直光滑、无裂缝、结疤、分层、毛刺、压痕和锈蚀现象，钢管外径、壁厚的偏差不大于0.5㎜。平台搭设使用的钢管、扣件符合建设部《钢管脚手扣件标准》要求。
1.2、不得采用有裂缝、锈蚀、破损的扣件，扣件螺栓必须拧紧，扭力矩必须大于40N.m且不大于60N.m.
1.3、防砸棚上铺脚手板采用木脚手板，宽20～30cm，厚50㎜，用Ф12钢筋和8#铅丝将脚手板与脚手架钢管捆扎牢固。
1.4、立杆基础
防砸棚脚手架基础临时平台位置脚手板必须满铺。砼硬化段，表面平整，四周高低一致，保证脚手架搭设稳定牢固，不出现整体或局部下沉，并设纵横相连扫地杆。
1.5、立杆间距：
防护棚脚手架立杆距房屋基础边200㎜，间距为1.2米，扫地杆距地0.3米高，水平横杆间距不大于1.5米,脚手架总高度为6米，保证脚手架的稳定性和可使用性。当防护棚立管处于门窗洞口处时，可适当改变立管间距，但不得大于1.2米，如有大于时应在此处增加立管。当防护棚立管穿越棚顶时，应在立管与棚顶处做好防雨措施。
1.6、立杆搭设
立杆应采用通长搭设，如立杆需接长时必须采用对接扣件对接，立杆的接头应交错布置，两个相邻立杆接头不允许设在同一步距内，两相邻立杆接头在垂直方向错开的距离不小于500mm。
1.7扫地杆、横杆的搭设
1.7.1扫地杆采用直角扣件固定在立杆上，扫地杆距地30cm，用接头扣件连接。
1.7.2脚手架水平横杆搭设在立杆的内侧,采用直角扣件与立杆扣紧，水平横杆对接接头要交错布置，不可设在同步同跨内，相邻接头水平距离不小于50cm。
1.7.3防护棚顶纵横杆搭设：棚顶纵横杆必须与立杆固定，用直角扣件固定，纵横杆需要接长时用3个转向扣件交叉搭接，搭接长度不小于1000㎜，纵横杆接头要交错布置，不可设在同步同跨内。小横杆搭设在纵横杆下，采用直角扣件与纵横杆扣紧，小横杆对接接头要交错布置，不可设在同步同跨内，相邻接头水平距离不小于50cm。
1.7.4脚手架大、小横杆两端各伸出立杆净长度20cm，并尽量保持一致。
1.8搭设斜撑、剪刀撑:
脚手架外侧设置斜撑，由脚手架端头开始，每根立杆均设置，且斜撑应连系棚顶两排大横杆，斜撑与立杆夹角成45-60度，斜撑钢管与立杆及棚顶的大横杆交点处用转向扣件紧固，随脚手架的搭设同时设置斜撑。脚手架外侧设置剪刀撑，由脚手架端头开始，剪力撑斜杆与立杆及外伸的横向水平杆交点处用转向扣件紧固，剪刀撑底部落地并垫木板，随脚手架的搭设同时设置剪刀撑。
2、铺设脚手板:
防砸棚棚顶两层满铺脚手板（50㎜厚、宽度≥200㎜），不留空位，不能满铺的采取有效防护措施。脚手板采用8#铅丝和Ф12钢筋棒绑扎牢固，交接处平整，无探头板。脚手板完好无损，破损的及时更换。
3、防砸棚脚手架的拆除
脚手架的拆除（包括搭设）必须遵守建筑施工高处作业安全技术规范的有关规定，特别是要按关于强风区、雨天等高处作业的有关规定进行。
3.1、拆除前应对脚手架认真检查，确保不存在隐患。如脚手架存有影响拆除的安全隐患，应先对脚手架进行整修和加固，以保证脚手架在拆除中不发生危险。
3.2、划出工作区，禁止无关人员进入，并要有专人监护。
3.3、统一指挥，上下呼应，动作协调，当解开与另一人有关的结点或扣件时，应先告知对方，以防坠落。
3.4、严格遵守拆除顺序，由上而下，后搭设者先拆，先搭设者后拆。
3.5、所拆脚手架材料运到地面后，及时清理，分类堆放。
4、安全措施
4.1、防砸棚应具备有完善的安全防护措施，保证架体稳定性，可使用性。
4.2、搭设脚手架由经安全教育持岗位证的架子工承担，患有高血压、心脏病者不得上脚手架操作。
4.3、上架人员必须扣好安全带、戴好安全帽、工具及零配件要放在工具袋内，穿防滑鞋，袖口、裤口要扎紧。严禁洒后上班。
4.4、上架人员不得在架上打闹，物体严禁高处抛掷。
4.5、靠近电线搭设脚手架，必须切断电源或将电源迁移，脚手架上如要搭设临时线路必须用绝缘体保护，由专业电工操作。
四、安全生产、文明施工
1、架子搭设及组装架子的施工必须由专业架子工施工，施工人员上岗持证率100%，身体素质良好。
2、施工人员严格按照相关建筑工程施工安全技术规范及《建筑施工安全检查标准》施工，禁止施工中一切违章指挥及违章作业行为发生，强化施工作业的先交底后施工的管理程序。
3、防砸棚搭设完毕后必须经公司、监理进行验收。
4、五级风力（含五级）以上不得从事架子施工等高处作业，以及塔吊吊料运转作业。
5、专业检查人员（安全员）经常检查防护用架的完善情况，发现有损坏、及异常状况及时找专业人员（架子工）修复，要求施工人员严禁拆改脚手架钢管，发现异常及时采取措施。
6、加强文明施工管理，按照北京市现场及作业面文明施工相关规定执行，及时清理防砸棚上杂物，经常保持棚顶清洁，不得出现从楼上向下抛扔杂物现象，搞好安全、文明施工管理。
7、加强对广大职工的安全生产、文明施工的思想意识教育，促文明工地管理工作。
8、任何人不得拆改架子上脚手板和钢管，因施工需要必须改动时，应经施工负责人批准，架子工负责操作。

见后附防砸棚示意图
