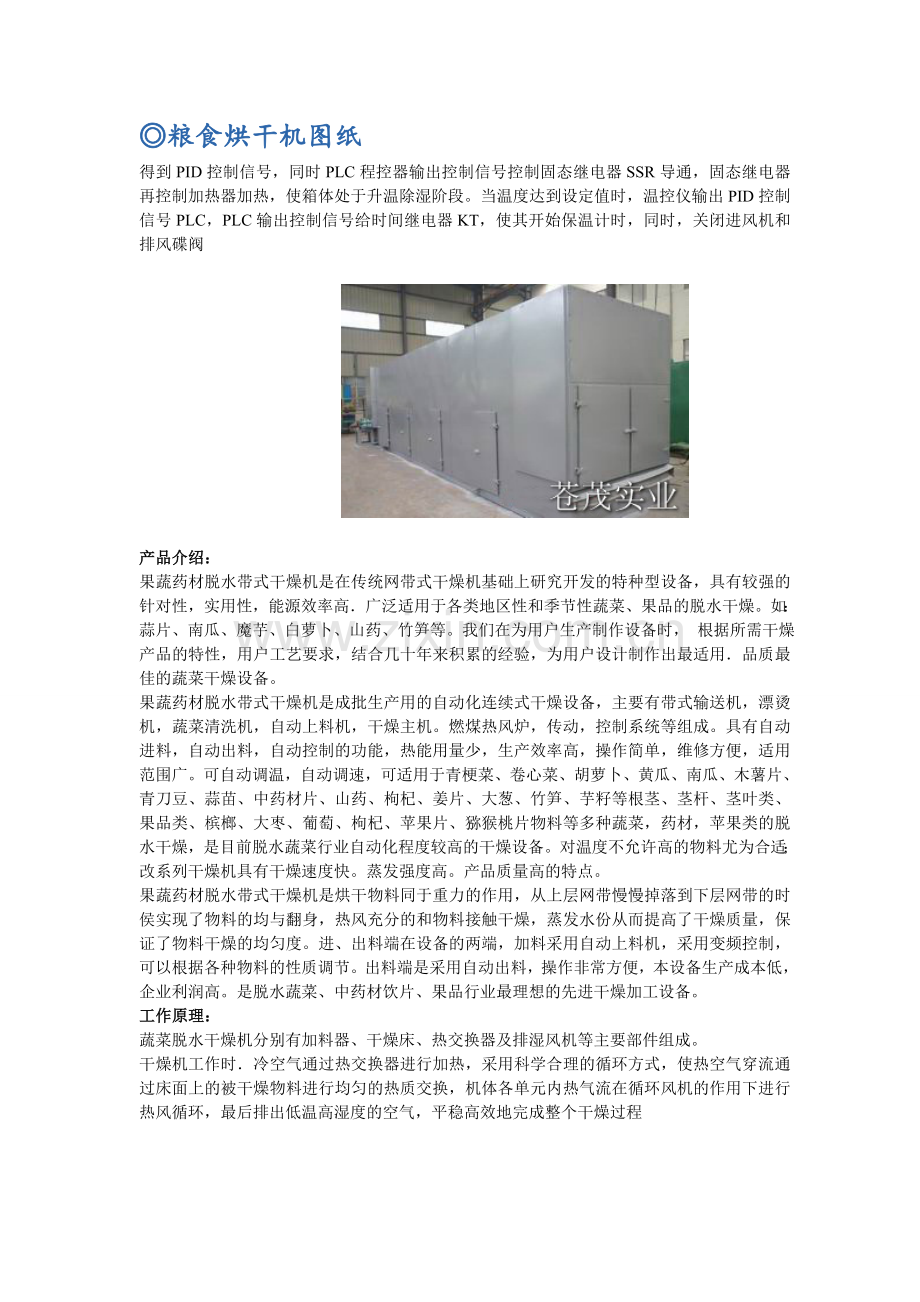

◎粮食烘干机图纸
得到PID控制信号，同时PLC程控器输出控制信号控制固态继电器SSR导通，固态继电器再控制加热器加热，使箱体处于升温除湿阶段。当温度达到设定值时，温控仪输出PID控制信号PLC，PLC输出控制信号给时间继电器KT，使其开始保温计时，同时，关闭进风机和排风碟阀

产品介绍：
果蔬药材脱水带式干燥机是在传统网带式干燥机基础上研究开发的特种型设备，具有较强的针对性，实用性，能源效率高．广泛适用于各类地区性和季节性蔬菜、果品的脱水干燥。如：蒜片、南瓜、魔芋、白萝卜、山药、竹笋等。我们在为用户生产制作设备时， 根据所需干燥产品的特性，用户工艺要求，结合几十年来积累的经验，为用户设计制作出最适用．品质最佳的蔬菜干燥设备。
果蔬药材脱水带式干燥机是成批生产用的自动化连续式干燥设备，主要有带式输送机，漂烫机，蔬菜清洗机，自动上料机，干燥主机。燃煤热风炉，传动，控制系统等组成。具有自动进料，自动出料，自动控制的功能，热能用量少，生产效率高，操作简单，维修方便，适用范围广。可自动调温，自动调速，可适用于青梗菜、卷心菜、胡萝卜、黄瓜、南瓜、木薯片、青刀豆、蒜苗、中药材片、山药、枸杞、姜片、大葱、竹笋、芋籽等根茎、茎杆、茎叶类、果品类、槟榔、大枣、葡萄、枸杞、苹果片、猕猴桃片物料等多种蔬菜，药材，苹果类的脱水干燥，是目前脱水蔬菜行业自动化程度较高的干燥设备。对温度不允许高的物料尤为合适；改系列干燥机具有干燥速度快。蒸发强度高。产品质量高的特点。
果蔬药材脱水带式干燥机是烘干物料同于重力的作用，从上层网带慢慢掉落到下层网带的时侯实现了物料的均与翻身，热风充分的和物料接触干燥，蒸发水份从而提高了干燥质量，保证了物料干燥的均匀度。进、出料端在设备的两端，加料采用自动上料机，采用变频控制，可以根据各种物料的性质调节。出料端是采用自动出料，操作非常方便，本设备生产成本低，企业利润高。是脱水蔬菜、中药材饮片、果品行业最理想的先进干燥加工设备。
工作原理：
蔬菜脱水干燥机分别有加料器、干燥床、热交换器及排湿风机等主要部件组成。
干燥机工作时．冷空气通过热交换器进行加热，采用科学合理的循环方式，使热空气穿流通过床面上的被干燥物料进行均匀的热质交换，机体各单元内热气流在循环风机的作用下进行热风循环，最后排出低温高湿度的空气，平稳高效地完成整个干燥过程

性能特点：
干燥面积、风压、风量、干燥温度网带运转速度均可调节．以适应蔬菜的特性及品质要求。
可根据蔬菜特点，采用不同的工艺流程及添加配套必要的辅助设备
适应物料
能满足根、茎、叶类条状、块状、片状、大颗粒状等蔬菜物料的干燥和大批量连续生产，同时能最大限度的保留产品的营养成份及颜色等。
干燥的典型物料有：蒜片、南瓜、胡萝卜、魔芋、山药、竹笋、辣根、洋葱、苹果等

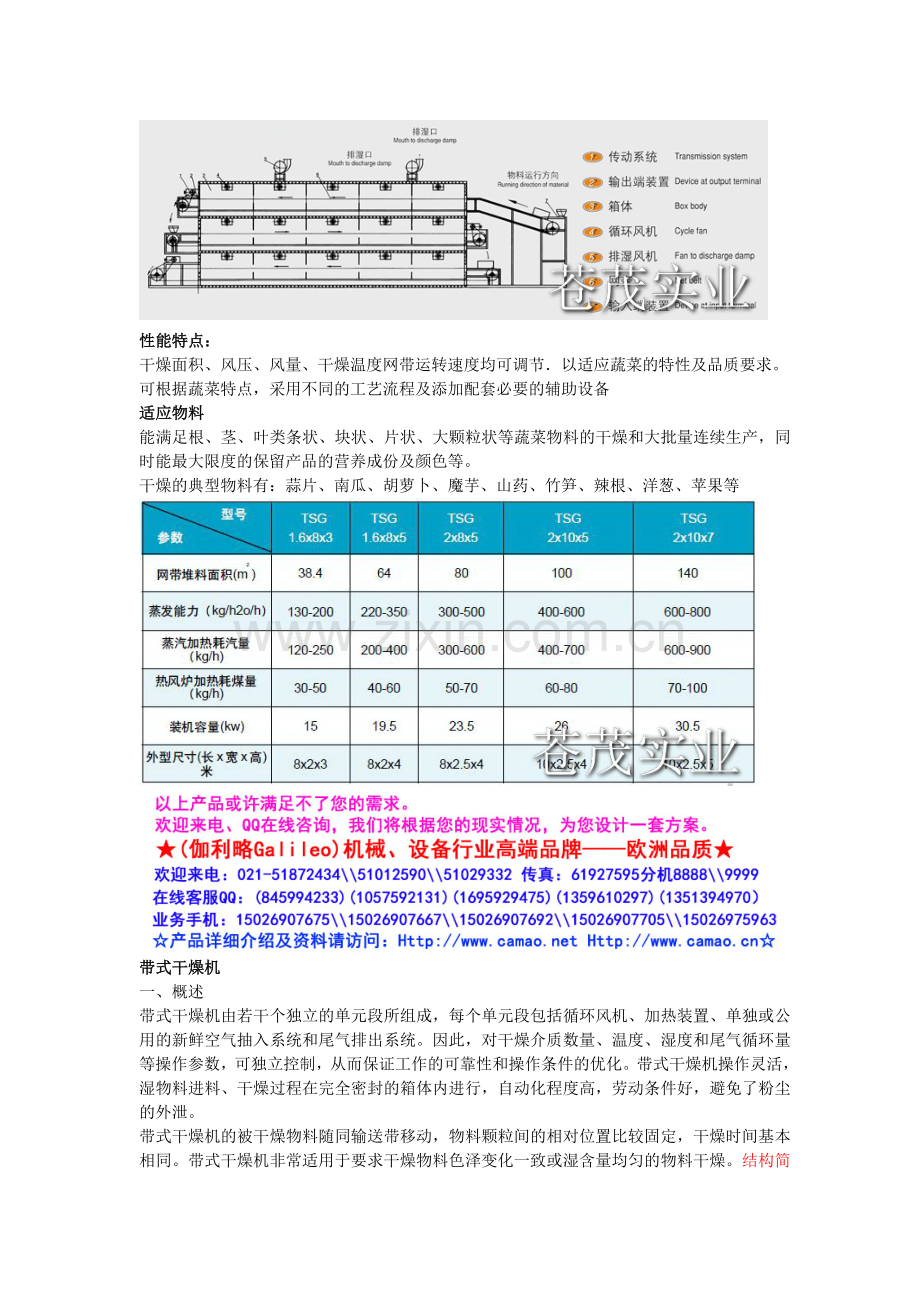

带式干燥机
一、概述
带式干燥机由若干个独立的单元段所组成，每个单元段包括循环风机、加热装置、单独或公用的新鲜空气抽入系统和尾气排出系统。因此，对干燥介质数量、温度、湿度和尾气循环量等操作参数，可独立控制，从而保证工作的可靠性和操作条件的优化。带式干燥机操作灵活，湿物料进料、干燥过程在完全密封的箱体内进行，自动化程度高，劳动条件好，避免了粉尘的外泄。
带式干燥机的被干燥物料随同输送带移动，物料颗粒间的相对位置比较固定，干燥时间基本相同。带式干燥机非常适用于要求干燥物料色泽变化一致或湿含量均匀的物料干燥。结构简单，常用于干燥速度要求较低、干燥时间较长，在干燥过程中工艺操作条件要保持恒定的场合，如谷物类、米饼类食品。

◎全自动真空低温连续干燥机
Galileo Galilei

MJ系列全自动真空低温连续干燥机是本公司技术人员在对常规的喷雾干燥和冷冻干燥的优缺点进行了反复的比较后研制开发成功的一种全新概念的真空干燥机、全自动带式真空低温连续干燥机、高效节能型干燥设备。
　　在中药、西药、化工、食品、保健品等行业的产品干燥中，喷雾干燥优势在于投资成本，但产品的溶解性、原味及粉末的形状存在较大的缺陷，对粘度稍高和有热敏性要求的产品更是无能为力。常规冷冻干燥能够得到出色的产品溶解性和高质量的产品，可是产量又太低，且成本昂贵。
　　MJ系列全自动真空低温连续干燥机的各项工艺指标正好介于上述两种设备之间，它能使干燥制品内部形成多孔疏松状，保留产品的原有物料性质，外观良好，由于是真空低温干燥，因此可以满足极大部分热敏性物料的加工要求。
　　MJ系列全自动真空低温连续干燥机突破了真空状态下的连续进出料的技术难题，使静态干燥成功转化为动态干燥。在大幅度提高了干燥制品产量的同时，又使得生产成本全面下降。
　　MJ系列全自动真空低温连续干燥机尤其适合喷雾干燥及真空烘箱难以解决的高粘度、高脂、高糖类等物料的干燥。并且能很好的保持产品批量的稳定性和一致性。
主要特点：
1.全套工艺自动化、管道化、连续化
2.实现真空条件下连续进料、连续出料
3.真空状态下完成干燥、粉碎、制粒
4.生产运行成本是真空烘箱、喷雾干燥的1/3，是冷冻干燥的1/6
5.操作工人最多两名，大大降低了人力成本
6.干燥温度可根据物料工艺要求可调（25℃～150℃）
7.热敏性物料不变性、不染菌
8.30～60分钟开始连续出干粉，干粉出率99%
9.能解决高粘度、难干燥的各种液体及固体物料干燥
10.在线自动清洗，符合GMP要求
适于食品、化学品、医药品等200种以上的干燥。

各种菜汤、酵母精

果汁(水果)浓缩物-饮料、糕点

*　胡萝卜
*　甜菜
*　芹菜
*　洋葱
*　蒜、 西红柿、 作料类
*　牛骨、猪骨、鸡肉精
*　速溶汤混合物
*　酵母
*　大黄
*　各种蛋白质(氨基酸)

*　饮料、糕点、冰淇凌
　 蛋糕
*　酸乳酪等的素材
*　水果汁粉末(苹果、
　 梨、杏、桔子、葡萄
　 、柠檬、番木瓜、芒
　 果等)
*　浆果类(葡萄、草莓
　 、乌饭果)
*　果胶

化学产品类

含有可可、砂糖的产品

*　合成赖氨酸(L赖氨
　 酸)
*　抗生物质
*　粉末天然漆

*　奶粉
*　咖啡
*　高热量水果
*　糖精
*　营养价值低的
*　甜味料
*　巧克力(可可)

酵素、维生素类，啤酒酿造的凝聚物、中间生成物

医药用植物精类

*　淀粉酶
*　维生素根基的中间生成物
*　天然维生素根基的中间生成物
*　天然维生素的混合物
*　啤酒酵母
*　麦芽精(麦芽糖，麦芽汁)
*　啤酒花精

*　中药精
*　七叶树果实
*　芦荟
*　含各种维生素的强壮剂

技术参数：

型号
Type

直径
Diameter

mm
基本
长度
Length

mm

高度
Height

mm
干燥
温度
Drying

℃
进料
含水
Moisture content of feeding material
%
干料
含湿
Moisture content after dried
%
水蒸
发量
Water evaporating capacity

kg/h
主机配
电容量
Dryer electrical power

kw
配套
热源
Matched heat source
清洗
压力
Cleaning pressure

MPa
MJ100-1
1000
5000
2200
20-150
20-80
1～4
2～3
4.00
蒸汽
或热水
或热油

Steam
or
hot water
or
hot oil
0.3~1.0
MJ100-2
1200
6500
2500
20-80
1～4
5～10
4.08
0.3~1.0
MJ100-3
1400
6500
2500
20-80
1～4
10～15
5.00
0.3~1.0
MJ101-3
2200
10500
3500
20-80
1～4
20～30
6.00
0.3~1.0
MJ101-4
2200
10500
3500
20-80
1～4
25～40
7.10
0.3~1.0
MJ101-5
2200
10500
3500
20-80
1～4
30～50
12.00
0.3~1.0
MJ102-4
2200
12600
3500
20-80
1～4
40～60
12.00
0.3~1.0
MJ102-5
2200
12600
3500
20-80
1～4
60～80
14.00
0.3~1.0
MJ103-4
2200
15000
3500
20-80
1～4
70～90
14.50
0.3~1.0
MJ103-5
2200
15000
3500
20-80
1～4
80～100
15.50
0.3~1.0
MJ103-6
2200
15000
4000
20-80
1～4
90～120
16.50
0.3~1.0
MJ103-8
2800
17000
4500
20-80
1～4
140～160
18.50
0.3~1.0
MJ103-10A
2800
17000
4500
20-80
1～4
160～200
25.50
0.3~1.0
MJ103-10B
2800
17000
4500
20-80
1～4
180～220
25.50
0.3~1.0

注：蒸发量的大小与干燥工艺温度高低密切相关

真空干燥机
一、真空干燥的原理及特点
食品物料的真空干燥和常压下的干燥原理相同，只是由于在真空状态下，水分的蒸发温度较常压下的蒸发温度低。真空度越高，蒸发温度越低，因此整个干燥过程可以在较低的温度下进行。
真空干燥的特点是：
①干燥过程中物料的温度低，无过热现象，水分易于蒸发，干燥产品可形成多孔结构，有较好的溶解性、复水性，有较好的色泽和口感。
②干燥产品的最终含水量低。
③干燥时间短，速度快。
④干燥时所采用的真空度和加热温度范围较大，粮食性好。
⑤设备投资和动力消耗高于常压热风干燥。
二、真空干燥设备
真空干燥需要在密封的环境内进行，真空干燥的设备一般是在常压干燥的设备外，加上密封和真空设备即可。较多使用的是箱式真空干燥机，也有带式和搅拌式真空干燥机，用蒸汽或热水提供蒸发热量。用真空泵或水力喷射器产生真空度。常用的真空泵有水环式真空泵(图2—26)和往复式真空泵。
(一)箱式真空干燥机
箱式真空干燥机是在常压箱式干燥机基础上加装密封和增加真空泵，使物料在干燥箱内在一定的真空度下进行干燥

(二)带式真空干燥机
带式真空干燥机是连续式真空干燥机(图10—13)。由干燥室、加热和制冷系统、原料供给系统和真空系统等部分组成，用于液料或浆料的干燥。干燥室内设置有传送带，带下设加热和冷却装置，顺序地形成加热区和冷却区，其中加热区又分为4段或5段，第一、二段采用蒸气加热，进行恒速干燥，第三、四段进行减速干燥，第五段进行均质，后三段采用热水加热。根据产品干燥工艺要求，各段的操作温度可以调节。

连花清瘟胶囊醇提部分浸膏的带式真空干燥工艺优选。 处方中连翘、炙麻黄、大黄等4味药为醇提工艺,该提取液黏度大不能用喷雾干燥设备干燥,用恒温干燥箱干燥对麻黄碱鉴别和连翘苷含量有影响,而且干燥时间长(约7),不适合连续大生产。为了保证药物的最佳疗效并提高生产效率,作者通过连续真空干燥设备对醇提浸膏干燥工艺进行优选。
根据影响真空干燥的3个主要因素:干燥温度(A)、加料速度(B)、履带速度(C),在固定浸膏比重(1：20)和真空干燥真空度(0.1MPa)的基础上,分别选取以上3个水平进行考察,以干燥后样品的水分、金银花对照药材鉴别、大黄酸鉴别、盐酸麻黄碱鉴别、连翘苷含量为综合指标,采用正交试验表进行正交试通过正交实验得到干燥温度90℃,加料速度8L.h-1,履带速度15cm.min-1。
带式真空干燥技术在穿心莲浸膏干燥中的应用。由于穿心莲是清热解毒的传统中药之一,在临床上应用广泛。在生产穿心莲干浸膏过程中,传统的干燥方法是用喷雾干燥和箱式真空干燥两种方法,这两种方法干燥的干浸膏在贮存或制剂过程中极易吸收水份,并结坚硬团块而不易打碎本研究采用BVD系列数字化带式真空干燥机对穿心莲浸膏进行低温干燥,同时与传统的干燥设备进行测试对比,取得了较好的效果。
1 数字化带式真空干燥机组的工作原理
数字化带式真空干燥机组是一种连续进料、连续出料形式的高真空度干燥设备,它是将待干燥的中药料液通过变频螺杆泵送入高度真空的干燥机内部,物料被连续地被涂布在缓缓移动的干燥机内的多条干燥带上,干燥带在调速电机驱动下以设定的速度向前运动,每条干燥带的下面都有三段独立的加热板和一段冷却板,干燥带与加热板、冷却板紧密接触,以接触传热的方式将干燥所需要的能量传递给带上物料。当干燥物料从机组筒体的一端运动到另一端时,物料已经干燥并经过冷却,干燥后的物料从干燥带上剥离,然后通过一个粉碎装置粉碎后,再通过真空蝶阀出料到料桶中。

2.带式真空干燥机的特点
1.1 中药提取产品多为天然药物经过水提、醇提或其它有机溶剂提取、浓缩的产物,由于物料直接进入高真空度容器内,经过一段时间缓慢干燥(干燥时间:30~60min),干燥后所得的颗粒有一定程度的结晶效应,从微观结构上看内部有微孔。直接粉碎到所需要的粒径后,颗粒的流动性很好,可以直接压片或者填充胶囊,同时颗粒具有微观的疏松结构,速溶性极好;而且颗粒的外观好,对于速溶(颗粒剂)产品,可以提升产品的档次。
1.2 带式真空干燥机的适应范围广,对于绝大多数的天然植物的提取物,都可以适用。尤其是对于粘性高、易结团、热塑性、热敏性的物料,不适宜或者无法采用喷雾干燥的物料,用带式真空干燥机干燥是最佳选择。而且,可以直接将浓缩浸膏送入带式真空干燥机进行干燥,无需添加任何辅料,这样可以减少最终产品的用量,提高产品档次。同时,在高真空度状况下干燥,干燥温度较低,有利于保持浸膏的原色原味。
1.3 带式真空干燥机分别在机身的一端连续进料、另一端连续出料,配料和出料部分都可以设置在洁净间中,整个干燥过程完全封闭,不与外界环境接触,符合GMP的要求。
1.4 与箱式干燥相比,带式真空干燥的优点是:料层薄、干燥快、物料受热时间短;物料松脆,容易粉碎;隔离操作,避免污染;动态操作,不易结垢;流水作业,自动控制。
1.5 喷雾干燥是直接把提取液变成干粉,干燥快,连续作业，但其缺点则是粉过细而非颗粒状,粉剂致密而水溶性差,易使浸膏吸收水分,使产品不稳定。更为严重的是,喷雾干燥时瞬间热气流的温度可高达200℃,影响药品的色泽,同时破坏一些热敏感性的活性物质。此外,中药多糖含量高的物料会粘在喷雾干燥收集器的壁上,造成收粉困难而干燥失败。喷雾干燥的损耗大则是其另一大不足,药粉易随热风吹出,造成收率下降。带式真空干燥则能克服喷雾干燥粉太细太密和温度过高的缺点,且损耗率基本为零。
3.带式真空干燥机的应用
①食品行业(纯果汁粉、速溶咖啡、甜料、调味料等);
②医药卫生行业(蛋白质、酶等生物活性物质以及中草药提取物);
③化工行业(染料、金属氧化物及易爆品)。
4 真空带式干燥与其他干燥方式的比较

以香蕉为原料加工香蕉粉为例,使用广东省农业机械研究
所研制开发的GZD-S型真空带式干燥实验设备为平台,比较真
空带式与真空冷冻、热风干燥的操作条件。
工艺流程:香蕉(3.3kg)→去皮(1.3kg)→打浆→香蕉浆
g)→干燥→香蕉粉(约0.5kg)

根据的资料显示,以柜式真空干燥
、喷雾干燥和真空低温连续干燥3种方式加工芪鹿益肾浸膏,其
工成本如表2所示。

(三)搅拌型圆筒真空干燥机
搅拌型圆筒真空干燥机又称为耙式真空干燥器，是间歇式干燥机。如图10—14所示，它主要由卧式筒体、带耙齿搅拌轴等构成。筒体为夹套结构，夹套内通入加热用蒸汽、热水或热油。搅拌轴上安装有两组耙齿(桨叶)，其中一组为左旋，另一组为右旋。搅拌轴颈与筒体封头间采用填料密封。

1. 搅拌型圆筒真空干燥机的工作原理
干燥时，原料从筒体上部的加料口送入，搅拌轴间歇进行正向和反向旋转，物料由带有左、右旋耙齿的搅动除沿圆周方向运动外还沿轴线双向往复移动，从而在受到均匀搅拌的状态下，物料在筒壁处进行热交换，使物料水分蒸发而干燥。
2.搅拌型圆筒真空干燥机的应用
对于淤浆状、糊状和粉状物料均能使用，也能用含水率低的物料的进一步干燥。尤其适用于维生素或者、抗隆素等热敏性物料的低温干燥。对必须完全干燥的成型合成树脂以及微粉碳和在空气中易于燃烧乃至爆炸的含有有机溶剂的物料也均适用。间歇操作时，处理量约为100kg乃至几吨。当干燥粘附性物料或含水率高的物料以及处理量大时，采用圆筒搅拌型较为适宜。

圆筒搅拌真空干燥机
内热式圆筒搅拌真空干燥机在化学工业，特别是在有机半成品和染料制造工业中得到广泛应用，采用蒸汽或导热油或热水进入夹套间接加热物料，在真空状态下抽湿，因此特别适用于耐高温和在高温下容易氧化的物料干燥，以及在干燥过程中容易产生粉尘及溶剂需要回收的物料干燥。本机结构紧凑、操作简单、性能稳定可靠、维修周期长。 经长期生产实践证明，对粉状，粉粒状，膏糊状、粘胶状、乃至溶液等，都可在适当条件下进行高温或低温的干燥。
特点：本机采用夹层与内搅拌同时加热方式，传热面大，热效率高。 本机设置搅拌，使物料在筒内形成连续循环状态，进一步提高了物料受热的均匀度。
应用：本机设置搅拌，从而可顺利进行浆状，膏状，糊状物料干燥。 应用范围：适用于医药、食品、化工等行业物料干燥。适用于浆状、膏糊状、粉粒状物料。要求低温干燥的热敏性物树。易氧化、易爆、强制激剧毒物料。 要求回收有机溶剂的物料。

产品相关知识：
热泵干燥技术在脱水疏菜类烘干上的应用
　　目前，从农业、食品、化工、制陶业、医药、矿产加工到制浆造纸、木材加工和纺织业等，几乎所有产业的生产过程都有干燥，干燥已成为生产过程中提高产品质量的一个关键环节，但干燥过程也是一个高能耗过程。在我国各种工业部门总能耗中，干燥能耗为4%(化学工业)--35%(造纸工业)。发达国家，如美国、法国、英国、日本等.有12%左右的工业能耗用于干燥。能源是国民经济的重要物质基础，它直接影响到国家安全、可持续发展及社会稳定。因此。开展低耗能、环境友好和保证产品数量和品质的干燥新方法、新产品和新过程，对于能源匮乏的今天意义重大。
　　热泵是以消耗少量高质能(机械能、电能等)或高温热能为代价，以收集空气中低质热能的能量利用装置，以冷凝器放出热量来供热的系统。热泵干燥是一种温和的、接近自然的干燥，适合于大部分农产品、药材等热敏性物料。因此.在干燥技术领域中，应用热泵可有效利用能源、保护环境、减少温室效应和防止臭氧层破坏。中国GDP已经连续以超过8%的增长率高速增长多年，但随之而来的能源问题也越来越严重，随着时代的发展和能源的日趋紧张，对于各行各业的增效、节能的要求也越来越高。热泵是一项高效节能技术，应用于干燥过程可以降低能耗，对于缓解我国能源紧张局面具有重要意义。
　　一、我国蔬菜干燥历史和存在的问题
　　目前脱水蔬菜生产大都采用传统的干燥方法--烘房回龙火道加热干燥方法，它存在着以下几方面的问题：
　　1、加热温度过高。传统工艺干燥技术，加热温度不易控制。一般加热温度都在75-90℃左右，而脱水蔬菜干燥工艺要求干燥温度不得超过65℃。
　　2、干燥时间过长。采用传统方法，每加工1t蔬菜至少需要24h以上，即使这样偶尔也因干燥效果不好出现返工而重新加热烘干现象。
　　3、能源消耗量大。传统干燥工艺，热效率均较低，约为30%-60%，在干燥过程中，干燥蒸发水分的热量约占36%左右，废气损失约占58%左右，干物料带走热量及干燥器热损失分别占2%和2%，热效率仅为40%。
　　二、热泵干燥技术在脱水蔬菜生产中的优点
　　热泵干燥技术由于独具特性被广泛应用到计算机房、仓库、档案馆、图书馆等各行业，应用到脱水蔬菜生产时其优点表现为：
　　1、加热温度低。热泵干燥技术生产工艺可比传统干燥工艺降低38-52℃左右，热泵干燥工艺的加热温度约为37℃左右。
　　2、干燥时间短。热泵干燥脱水蔬菜生产工艺，所需用的时间最长不会超过8h，一般从预热到出产品4h即可完成。
　　3、品质好。用热泵干燥工艺生产的蔬菜，产品色泽较好，内在品质稳定。
　　4、能源消耗低。由于此工艺利用空气循环，加热温度低，干燥时间短，容量大。所以热泵干燥工艺耗能较少，是一种很好的节能产品。
　　三、热泵干燥原理
　　常用热泵干燥装置采用对流式的干燥系统，来自热泵的气体对干燥装置内的原料进行加热干燥。如图1所示。
　　四、热泵干燥与传统干燥工艺经济技术指标分析
　　测试结果表明，热泵干燥技术工艺的各项经济技术指标均大幅度优于传统干燥工艺，主要体现在节能、优质、高效等方面。
　　1、能耗对比
　　1)热泵干燥工艺：根据测试结果，加热器加工1t鲜菜耗标准煤20kg，热泵2.75kW，循环风扇耗电0.2kW，按工作4h计算，其能耗11.8kW，标准煤折算系数407g/(kW?h)，标准煤4.803kg。总耗能量为20kg+4.803kg=24.803kg(标准煤)。
　　2)传统干燥工艺：共耗用标准煤240kg，循环风扇耗电2.4kW，折算标准煤系数407g/(kW?h)，共折合标准煤0.977kg。总耗能量为240+0.977=240.977kg(标准煤)。
　　3)计算节能率：(1-24.803/240.977)×100%=90%。
　　2、质量对比
　　热泵干燥工艺，产品质量稳定，色泽好，无SO2等有露物残留物质。
　　3、干燥效率对比
　　采用热泵干燥工艺产品，水分含量合格，无返工现象，且干燥时间较短。
　　五、综合评价
　　热泵干燥设备的投用，不仅节省了大量的能源，也大幅度提高了工作效率。热泵干燥工艺用于蔬菜脱水生产，是技术上可行，经济上合理的节能项目，这项新技术、新工艺从理论到实践，都是非常成功的。

料斗干燥机的使用及特点
料斗干燥机的使用及特点：可配套注塑机使用
　　料斗干燥机相关说明：
　　NHD直接式料斗干燥机是干燥塑料原料最有效且快速及经济实用的机型
　　特点：
　　1.采用均匀分散热风之高性能热风扩散装置,保持塑料干燥温度均匀,增加干燥效率.
　　2.特有热风管弯型设计,可避免粉屑堆积于电热底部,引起燃烧.
　　3.料桶内及内部零件一律采用不锈钢制.
　　4.料桶与底部分离,清料方便,换料迅速.
　　5.采用比例式偏差指示温控器,可精确控制温度.
　　6.有双重过热保护装置,可减少认为或机械故障所产生之意外.
　　7.各种机型皆可提供预热定时装置,微电脑控制,及双层保温料桶供选择.
　　8.全数位P.I.D.控制LED状态显示.
　　9.0-99小时定时自动开机
　　10.提供间歇式干燥方式,以达到省电目的

烘干机热源的选择很直接影响物料的干湿程度
　　烘干机的烘干能力与物料的干湿程度有关，与热源的选择有关，同时与物料在烘干机内的受热面积也有关。高湿的物料，如果烘干不充分，烘干出来的物料就会略带潮湿，而针对不同物料来选择热源，也是很关键的，受热面积不够，受热不均匀也会影响物料被烘干的效果。
　　烘干机热源的选择很讲究，作为烘干设备配套的热源设备很多，通常是按消耗的燃料来分类，有燃煤、燃油、燃气、电力等，按换热情况又可分为干燥介质直接加热和间接加热。按照加热方式的不同常用的烘干机热源设备有如下几种：譬如锅炉加热水形成水蒸汽，水蒸汽再通过散热器加热干燥介质，这就是两次间接加热，这种方式总的热效率很低。其次就是烘干机利用燃煤热风炉有间接加热的和直接用燃烧烟气作干燥介质的(直火炉)，间接加热的热空气清洁干净，热效率60～70%。而直接加热的因受烟尘的污染而影响产品质量，但热能利用很充分，热效率很高，对烘干机烘干时物料中混入少量烟尘而无影响时，可优先采用。最后是烘干机利用油燃烧器。目前也使用越来越多，具有操作简便、升温迅速、温度稳定、控制方便的优点，且使用成本较低。烘干机热源选择合理与否影响很大，涉及到烘干机设备的投资费用、热风温度、物料的烘干质量、烘干成本、环境保护、人员劳动强度、自动控制水平等。物料进入烘干机时太湿的话也不利于热量的控制，很容易造成物料被快速加热而损坏了烘干机的烘干效果。物料是块状的，或通风效果不好

污泥烘干机的三种工艺流程
　　现今，生产烘干机的厂家越来越多，烘干机的种类也随着市场的需求不断增加，功能也越来越齐全，当然，各种烘干机的机种和型号的不同，也导致烘干机的工艺也有所区别，这里给大家简单介绍一下污泥烘干机的工艺流程：污泥烘干机的工艺流程大体可以分为太阳能干燥工艺，桨式加热干燥工艺和高温湿氧化工艺等三种。
　　首先，所谓太阳能干燥工艺是指利用太阳能将脱水后的污泥进行蒸发，蒸发后可得到60~80%的干化污泥，在运行的过程中，利用搅拌轮将污泥翻转平铺在地板上，也可以通过增加强制通风来提高蒸发的效率。这种工艺设计简单，投资运行费用低，但是唯一的缺点是占地面积大，比较适合那些产泥量要求较低并需长期储存的用户使用；
　　其次，所谓桨式加热干燥工艺是指利用加热干燥系统来达到烘干的目的，当然，这种工艺在结构上，除了需要干燥器外，还应该含有污泥进料器，辅助热源，送气系统，热量回收装置，灰尘控制，灰烬排出，控制系统等等装置；
　　最后，所谓高温湿氧化工艺是指将污泥和纯氧同时导入要求的温度和压力的反应容器中，纯氧在高温、高压的状况中，不需要使用催化剂就可将大部分的有机物氧化，剩下的一小部分污泥，则可通过机械的方式进行脱水、烘干，从而达到烘干的目的，这种工艺适用于非农业场合，但是可以作为建筑的原材料进行二次利用。

传导传热干燥设备在制药中的应用
　　传导干燥法通过金属等蜀面间接传递干燥所需要的热量。干燥速率比直接干燥法低。恒速干燥期间产品温度与加热源的温度没有关系，大体与装置内气体压力的饱和温度相同。为了提高干燥速率和防止干燥不均，通常用机械搅拌或使容器本身旋转，以增加或不断更新物料的传热面，因此有必要深入研究传热机构的附着问题。干燥装置本身价格昂贵，但其特点是集尘系统的负荷小，热效率高，溶剂容易回收，总的费用比直接干燥法便宜得多。
　　(1)带式干燥机
　　带式干燥机由若干个独立的单元段组成。每个单元段包括循环风机、加热装置、单独或公用的新鲜空气抽入系统和尾气排出系统。对干燥介质数量、温度、湿度和尾气循环量操作参数，可进行独立控制，从而保证带干机工作的可靠性和操作条件的优化。带干机操作灵活，湿物进料，干燥过程在完全密封的箱体内进行，劳动条件较好，避免了粉尘的外泄。用于透气性较好的片状、条状、颗粒状物料的干燥，对于脱水蔬菜、中药饮片等含水量高而物料温度不允许高的物料尤为合适。
　　(2)滚筒刮板干燥机
　　滚筒刮板干燥机是通过转动的圆筒，以热传导的方式，将附在筒体外壁的液相物料或带状物料，进行干燥的一种连续操作设备。需干燥处理的料液由高位槽流入滚筒干燥器的受料槽内。干燥滚筒在传动装置驱动下，按规定的转速转动。物料由布膜装置，在滚筒壁面上形成料膜。筒内连续通入供热介质，加热筒体，由筒壁传热使料膜的湿分汽化，再通过刮刀将达到干燥要求的物料刮下，经螺旋输送至贮槽内，进行包装。蒸发除去的湿分，视其性质可通过密闭罩，引入相应的处理装置内；一般为水蒸气，可直接由罩顶的排气管放至大气中。该机主要用于处理液体物料，既可通入蒸汽、热水或热油加热干燥，又可通入冷水冷却结片。可根据不同的物料性质和工艺要求采用浸入式、喷淋式、碾辅式等加料方式。
　　(3)空心桨叶干燥机(叶片干燥机)
　　空心桨叶干燥机又称叶片干燥机，主要由带有夹套的W形壳体和两根空心桨叶轴及传动装置组成。轴上排列着中空叶片，轴端装有热介质导入的旋转接头。干燥水分所需的热量由带有夹套的W形槽的内壁和中空叶片壁传导给物料。物料在干燥过程中，带有中空叶片的空心轴在给物料加热的同时又对物料进行搅拌，从而进行加热面的更新。是一种连续传导加热干燥机。加热介质为蒸汽，热水或导热油。加热介质通入壳体夹套内和两根空心桨叶轴中，以传导加热的方式对物料进行加热干燥，不同的物料空心桨叶轴结构有所不同。
　　该机适用于处理各种膏糊状、粒状、粉状等热稳定性较好的物料，在特殊条件下也可干燥热敏性物料及在干燥过程中回收溶剂。常用于碳黑、轻质碳酸钙、钛白粉、碳酸钡、腈尿酸、石膏、粘土、二氧化锰、尼龙和聚脂切片、聚乙烯、聚丙烯(回收溶剂)等物料的干燥或冷却。
　　(4)真空耙式干燥机
　　干燥物料从真空耙式干燥机的壳体上方正中间加入，在不断转动的耙齿的搅拌下，物料与壳体壁接触时，表面不断更新，被干燥物料受到蒸汽(或热水、导热油)间接加热，而是物料水分汽化，汽化的水分由真空泵及时抽走。被干燥物料受到热载体的间接加热，使物料中的水分汽化，汽化的水分由真空泵及时排出。
　　由于操作真空度较高，一般在400～700mmHg范围内，被干燥物料表面水蒸汽压力远大于干燥器壳体内蒸发空间的水蒸汽压力。从而有利于被干燥物料内部水分和表面水分的排出，有利于被干燥物料的水分子运动，达到干燥的目的。真空耙式干燥机适用于热敏性、在高温下易氧化的物料或干燥时易板结的物料，以及干燥中排出的蒸汽须回收的物料。典型干燥物料有丙烯磺酸钠、CMC、酞菁蓝、染料中间体、羧甲基淀粉、麦芽糊精、蒽醌磺酸等。
　　(5)双锥形回转真空干燥器
　　双锥回转真空干燥器身略如橄榄状，两端有盖，中间设两轴以支承器身。器身有夹套以加热，干燥时器身可回转，使物料与器壁经常更换接触，克服了真空烘箱中物料主要依靠加热筒传导而热效率低的缺点。回转真空干燥器在精细化工、医药等方面已应用较广，对粘度大或在回转过程中附着性强的物料不适用。该设备主要用于医药，化工、食品等行业的粉状、粒状及纤维状物料的浓缩、混合、干燥及需低温干燥的物料(如生化制品等)，更适用于易氧化、易挥发、热敏性强烈刺激、有毒性物料和不允许破坏晶体的物料的干燥。
　　(6)真空烘箱
　　由于减压以后，物料蒸发所含挥发物的蒸发温度可以降低，适用于各种热敏、易氧化物料的干燥。此装置常为园筒或其他可承真空操作的外壳，内以电热或热水、导热油通过加热板或加热管进行供热，适用于小批量间歇生产。
　　烘箱是通用干燥设备，适用面较宽，属盘架式间歇干燥设备，应用于制药、化工、食品。轻工、重工业等行业物料及产品的加热固化、干燥脱水。如原料药、生药、中药饮片、浸膏、粉剂、颗粒、冲剂、水丸、包装瓶、颜料染料、脱水蔬菜、瓜果干、香肠、塑料树脂、电器元件、烘漆等。
　　(7)冷冻干燥机
　　冷冻干燥机是将料液先冷却冻结，随后减压使冰升华而获得干物料。由于整个过程在冰点以下进行，常用于热敏物品的干燥。因真空下对冻结物料的给热比较困难，以及在减压下冷凝升华的水蒸汽需要较大的制冷系统，因此干燥费用较大。冷冻高热敏性物料中的水分，并将在高真空下保持到冰点以下温度。使水分升华而与物料分离。物料中有效成分损失少，但干燥速率低。
　　以上为若干常见干燥装置的基本类型，我们可以根据用户以及物料干燥工艺的具体要求需求在原有基本机型的基础之上对其进行变型开发。

中药浸膏干燥技术研究进展：厢式干燥
　　干燥是中药制剂生产中的重要环节，广泛应用于药剂辅料、原料药、中间体以及成品的生产，干燥操作的好坏直接影响产品的性能、质量、外观和成本。干燥技术在中药行业的应用具有悠久的历史，但只是在近20多年才被广泛重视并获得了很好的发展。
　　中药浸膏的传统干燥技术主要是电热烘箱干燥和普通真空干燥。然而，由于中药浸膏黏性大、透气性差。要想取得较好的干燥效果，干燥过程中浸膏的温度一般都要达到80cI=以上，且干燥时间长，因此上述干燥技术均存在产量低、能耗高、生产效率低和产品质量不高等缺点。目前喷雾干燥和真空冷冻干燥等新型干燥技术在中药浸膏的干燥过程中已有一定的推广应用，但是对于黏度高、含糖量高的中药浸膏仍然存在一定的缺陷和局限性。真空带式干燥新技术的推广应用，对改进中药浸膏质量和提高其稳定性发挥了积极的作用。
　　中药浸膏干燥常用技术
　　厢式干燥
　　厢式干燥是较早采用且简单的干燥方法，目前依然在中药浸膏干燥中普遍采用。箱体两侧有加热排管。料盘放在箱内搁架上，或直接放在由蒸汽排管做成的搁架上，顶部有通风孔或装排气扇排出湿分。真空干燥箱内被加热板分成若干层。加热板中通人热水或低压蒸汽作为加热介质，将铺有待干燥药品的料盘放在加热板上，箱内用真空泵抽成真空。加热板在加热介质的循环流动中将药品加热到指定温度。使物料的水分蒸发并随抽真空抽走。
　　厢式干燥的特点是简单易行，适用性强，对易燃、黏性、有触变性或膏状料一般都可适用。干燥过程中药品不易被污染，可以用在药品干燥、包材灭菌及热处理上。然而，厢式干燥也存在多方面的缺陷.如劳动强度高，热量消耗大，热效率较低(热能利用率低于40%)，而且干燥时间长，造成一些热敏性成分分解，药品质量降低，此外，干燥过程中物料易结成硬块，较难粉碎。
　　在20世纪80年代，厢式干燥是原料药行业的主要干燥方法。厢式干燥适用于小批量、多品种物料的干燥，因此，实验室、中间体试验厂、工厂都安装有大小不同的这种干燥设备。随着多种新型干燥器的推出，厢式干燥器逐渐被其它干燥技术替代。现在中药企业保留的厢式干燥器多数是一些改进型的。许多干燥设备生产企业研制了一系列适用于中药浸膏干燥的厢式干燥器，如常州市创协机械生产的穿流式烘箱能有效避免空气中夹带物料在循环再加热过程发生变质，对药品产生污染。药用GMP型烘箱克服了传统烘箱不能完全符合GMP药品生产规范的缺点，且传热系数高、热利用率好、物料干燥时间缩短。此外，还有热风循环烘箱等改良型的厢式干燥器在中药浸膏干燥中仍普遍采用。

冷冻干燥机的应用
　　冷冻干燥机技术在生物工程、医药工业、食品工业、材料科学和农副产品深加工等领域有着广泛的应用。冷冻干燥有下列优点：
　　一．在冷冻干燥过程中，微生物的生长和酶的作用无法进行，因此能保持原来的性装。由于在冻结的状态下进行干燥，因此体积几乎不变，保持了原来的结构，不会发生浓缩现象。
　　二．由于干燥在真空下进行，氧气极少，因此一些易氧化的物质得到了保护。
　　三．干燥能排除95-99%以上的水份，使干燥后产品能长期保存而不致变质。
　　四．干燥后的物质疏松多孔，呈海绵状，加水后溶解迅速而完全，几乎立即恢复原来的性状。
　　五．冷冻干燥在低温下进行，因此对于许多热敏性的物质特别适用。如蛋白质、微生物之类不会发生变性或失去生物活力。因此在医药上得到广泛地应用。
　　六．在低温下干燥时，物质中的一些挥发性成分损失很小，适合一些化学产品，药品和食品干燥

压力喷雾造粒干燥机热风回收系统的作用
　　一直以来，注塑车间的中药浸膏喷雾干燥机高温高湿坏境，是一个很难以克服的问题。随着人工短缺问题的日益严重，越来越多的工厂也在想方设法，改善工人的工作环境。然而车间装中央空调，成本太高。加上料斗压力喷雾造粒干燥机中排出的细微粉尘，也不利于工人在一个完全密闭的环境中长期工作。
近几年来，由于资源短
