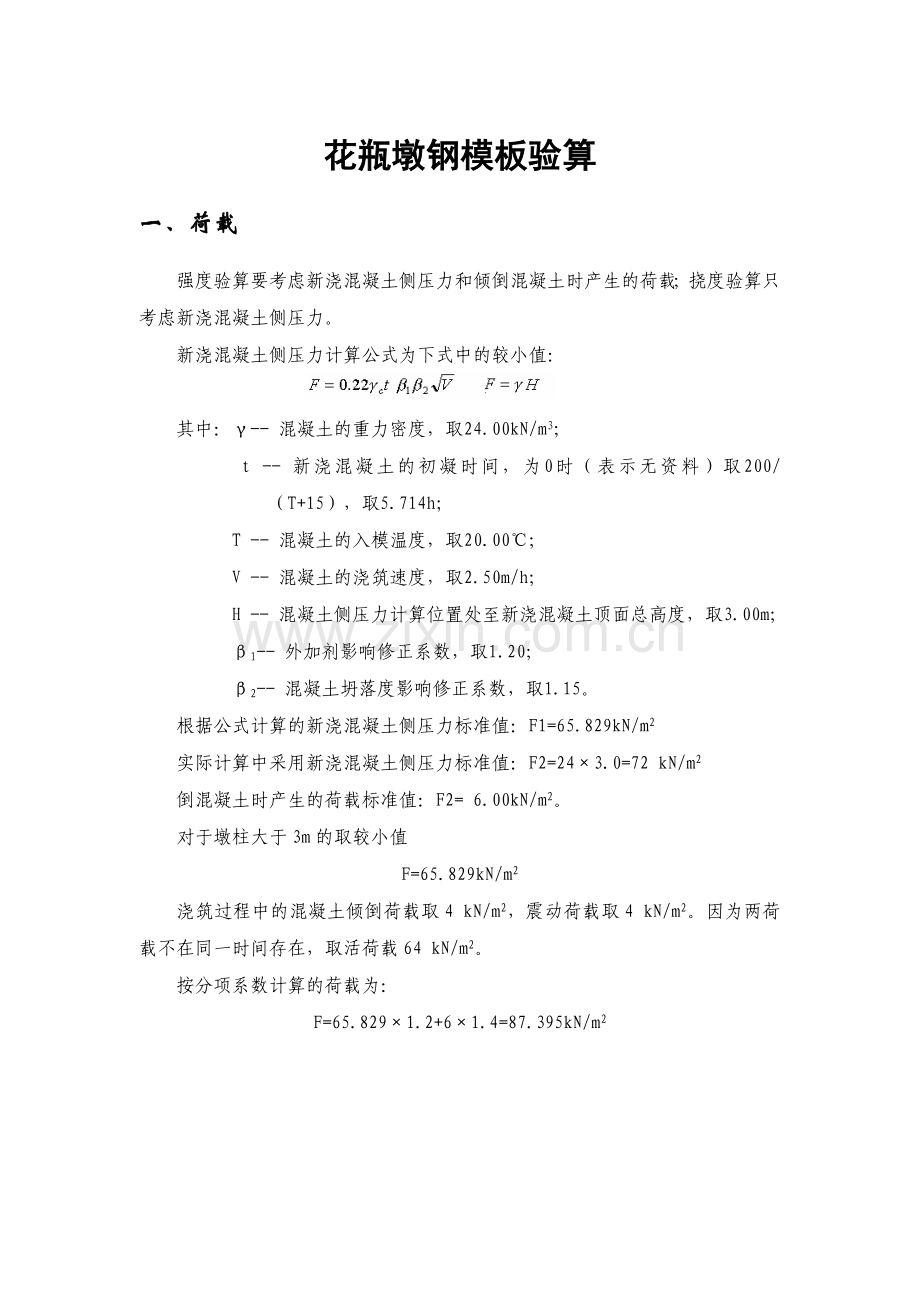

花瓶墩钢模板验算
一、荷载
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为下式中的较小值：

其中：γ-- 混凝土的重力密度，取24.00kN/m3；
　　 t -- 新浇混凝土的初凝时间，为0时（表示无资料）取200/（T+15），取5.714h；
T -- 混凝土的入模温度，取20.00℃；
V -- 混凝土的浇筑速度，取2.50m/h；
H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.00m；
β1-- 外加剂影响修正系数，取1.20；
β2-- 混凝土坍落度影响修正系数，取1.15。
根据公式计算的新浇混凝土侧压力标准值：F1=65.829kN/m2
实际计算中采用新浇混凝土侧压力标准值：F2=24×3.0=72 kN/m2
倒混凝土时产生的荷载标准值：F2= 6.00kN/m2。
对于墩柱大于3m的取较小值
F=65.829kN/m2
浇筑过程中的混凝土倾倒荷载取4 kN/m2，震动荷载取4 kN/m2。因为两荷载不在同一时间存在，取活荷载64 kN/m2。
按分项系数计算的荷载为：
F=65.829×1.2+6×1.4=87.395kN/m2

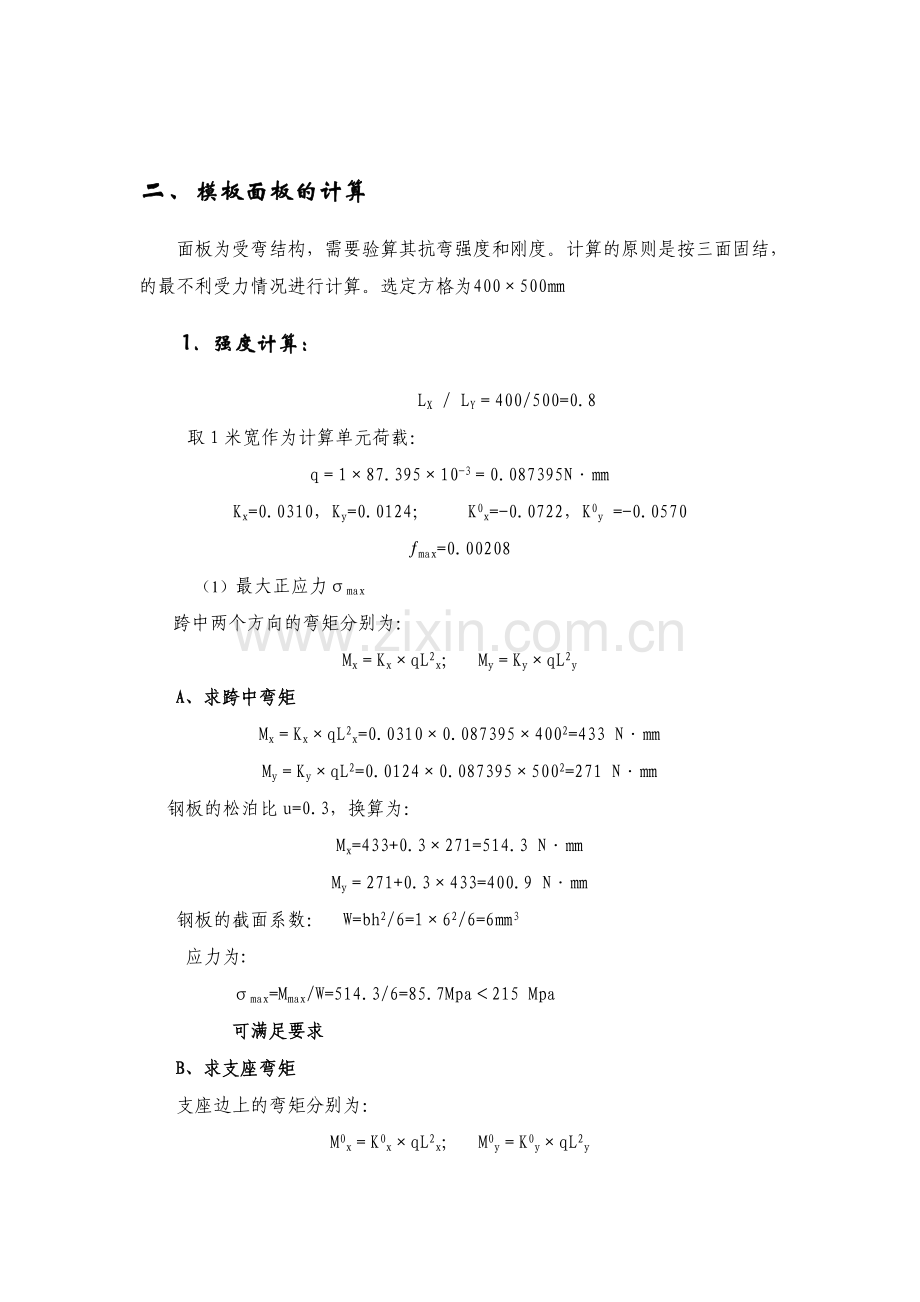

二、模板面板的计算
面板为受弯结构，需要验算其抗弯强度和刚度。计算的原则是按三面固结，的最不利受力情况进行计算。选定方格为400×500㎜
1．强度计算：
LX / LY＝400/500=0.8
取1米宽作为计算单元荷载：
q＝1×87.395×10-3＝0.087395N·㎜
Kx=0.0310，Ky=0.0124； K0x=-0.0722，K0y =-0.0570
ƒmax=0.00208
（1） 最大正应力σmax
跨中两个方向的弯矩分别为：
Mx＝Kx×qL2x; My＝Ky×qL2y
A、求跨中弯矩
Mx＝Kx×qL2x=0.0310×0.087395×4002=433 N·㎜
My＝Ky×qL2=0.0124×0.087395×5002=271 N·㎜
钢板的松泊比u=0.3，换算为：
Mx=433+0.3×271=514.3 N·㎜
My＝271+0.3×433=400.9 N·㎜
钢板的截面系数： W=bh2/6=1×62/6=6㎜3
应力为:
σmax=Mmax/W=514.3/6=85.7Mpa＜215 Mpa
可满足要求
B、求支座弯矩
支座边上的弯矩分别为：
M0x＝K0x×qL2x; M0y＝K0y×qL2y
M0x＝K0x×qL2x=-0.0722×0.087395×4002=-1009 N·㎜
M0y＝K0y×qL2=-0.0570×0.087395×5002=-1245 N·㎜
应力应为
σmax=Mmax/W=1245/6=207.5 Mpa＜215 Mpa
可满足要求
2、挠度验算
构件刚度：
B0=Eh3/12（1-u2）=2.06×105×63/12（1-0.52）=49.4×105 N.mm
挠度：ωmax= Kƒ·qlL4/ B0
=0.00208×0.087395×5004/49.4×105=2.3㎜
ώmax/L=2.3/500=1/217＞1/500
不满足要求

三、横肋验算
由于横背楞梁2[18在竖梁外侧，计算按均布荷载，L对拉螺孔间距1570㎜。横肋间距500㎜，计算荷载：
q=Fh=0.087395×500=43.75KN.m
2[18槽钢截面系数W=282.8×103㎜3，惯性矩I=2545.4×104㎜4
1、强度计算
Mmax= qL2/8=0.04375×15702/8=13403 N.㎜
σmax=Mmax/W=13403×103/282.6×103=47.43 Mpa＜215 Mpa
可满足要求
2、挠度验算
悬臂部分挠度
ω= qL4/8EI=43.75×1504/8×2.06×105×2545.4×104=0.00052㎜
ω/L=0.00052/150=1/288461＜1/500
可满足要求
跨中部分挠度
ω= （qL4/384EI）×（5-24λ2）
=（43.75×15704）×（5-（500/1570）2）/384×2.06×105×2545.4×104
=0.647㎜
ω/L=0.646/1570=1/2430＜1/500
可满足要求

四、竖肋计算
竖肋支承在横肋上间距分别为：300㎜、400㎜，高500㎜。300㎜间距选用[8槽钢，截面系数W=25.3×103㎜3，惯性矩I=101.3×104㎜4；400㎜间距选用[14槽钢，截面系数W=80.5×103㎜3，惯性矩I=563.7×104㎜4；悬臂部分间距250㎜。
竖肋荷载：q300=Fh=0.087395×300=26.22KN.m
q400=Fh=0.087395×400=34.95KN.m
1、强度计算
（1）选用[8的竖肋
用弯矩和叠加法分配法和叠加法，对一块连续宽的大模板，当间距不大于1200㎜时，
Mmax=9.15×106 N.㎜
σmax=Mmax/W=9.15×106/25.3×103=361 Mpa＜215 Mpa
不满足要求
（2）选用[14的竖肋
σmax=Mmax/W=9.15×106/80.5×103=113 Mpa＜215 Mpa
可满足要求
2、挠度验算
（1）悬臂部分挠度
[8部分
ω= qL4/8EI=34.95×2504/8×2.06×105×101.3×104=0.0817㎜
ω/L=0.0817/250=1/3059＜1/500
可满足要求
[14部分
ω= qL4/8EI=34.95×2504/8×2.06×105×563.7×104=0.0147㎜
ω/L=0.0147/250=1/17006＜1/500
可满足要求
（2）跨中部分挠度
[14部分
ω= （qL4/384EI）×（5-24λ2）
=(34.95×5004)×（5-24×（400/500）2/384×2.06×105×563.7×104
=1.09㎜
ω/L=1.09/500=1/458＞1/500
不满足要求
[8部分
ω= （qL4/384EI）×（5-24λ2）
=(34.95×5004)×（5-24×（300/500）2/384×2.06×105×101.3×104
=1.209㎜
ω/L=1.209/500=1/414＞1/500
不满足要求
说明：
1、 未见高度为2m的模板图；
2、 验算未考虑5#横肋-10×80钢带。
3、 建议：
1) 取消5#横肋，用其他型钢代替；
2) 4#竖肋[8不满足要求，用其他型钢代替或调整间距；
3) 将模板设受力计算交项目部以便审核。
