protel笔记.doc

GGlee出品，必是精品！

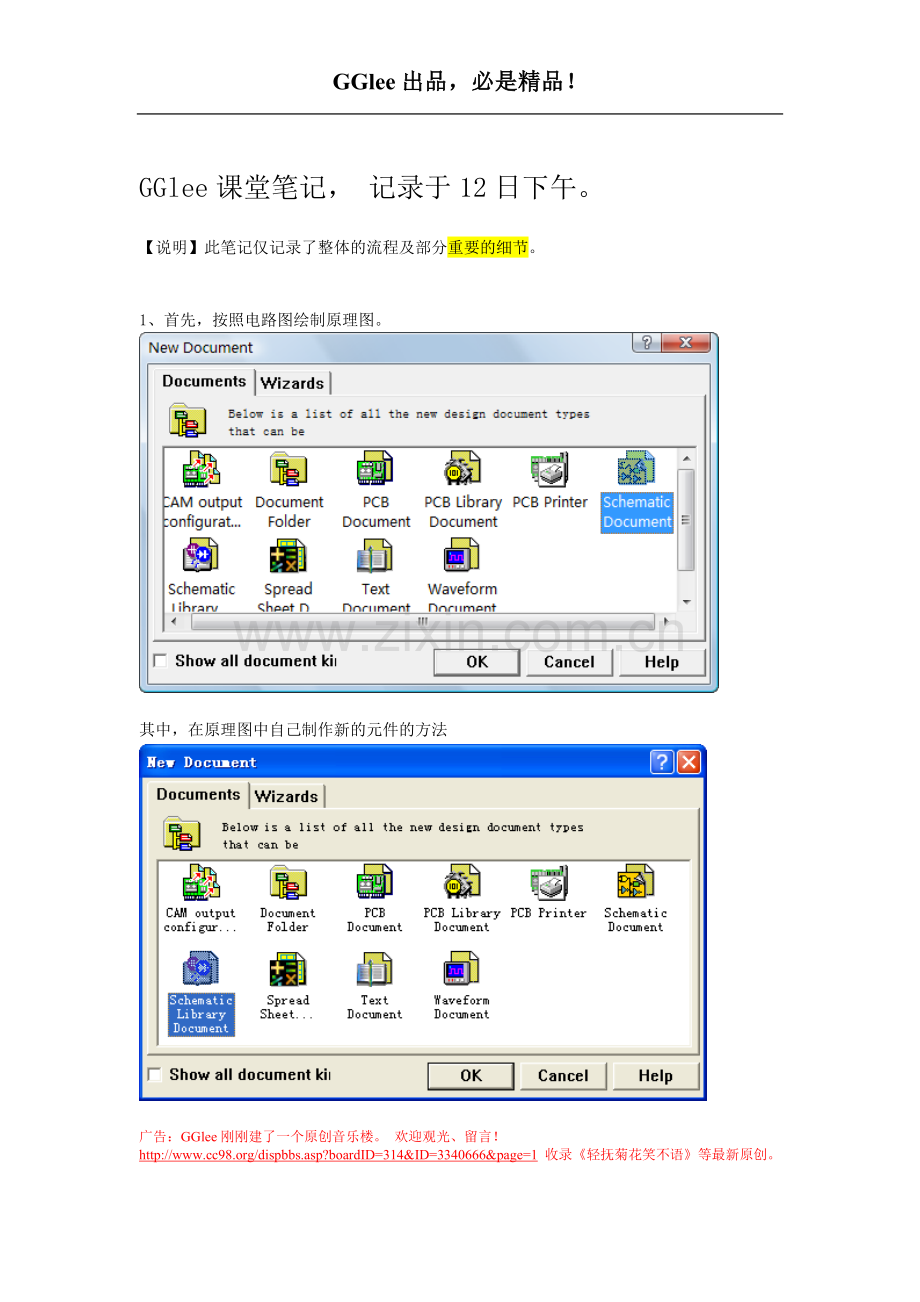

GGlee课堂笔记， 记录于12日下午。

【说明】此笔记仅记录了整体的流程及部分重要的细节。

1、首先，按照电路图绘制原理图。

其中，在原理图中自己制作新的元件的方法

广告：GGlee刚刚建了一个原创音乐楼。 欢迎观光、留言！http://www.cc98.org/dispbbs.asp?boardID=314&ID=3340666&page=1 收录《轻抚菊花笑不语》等最新原创。

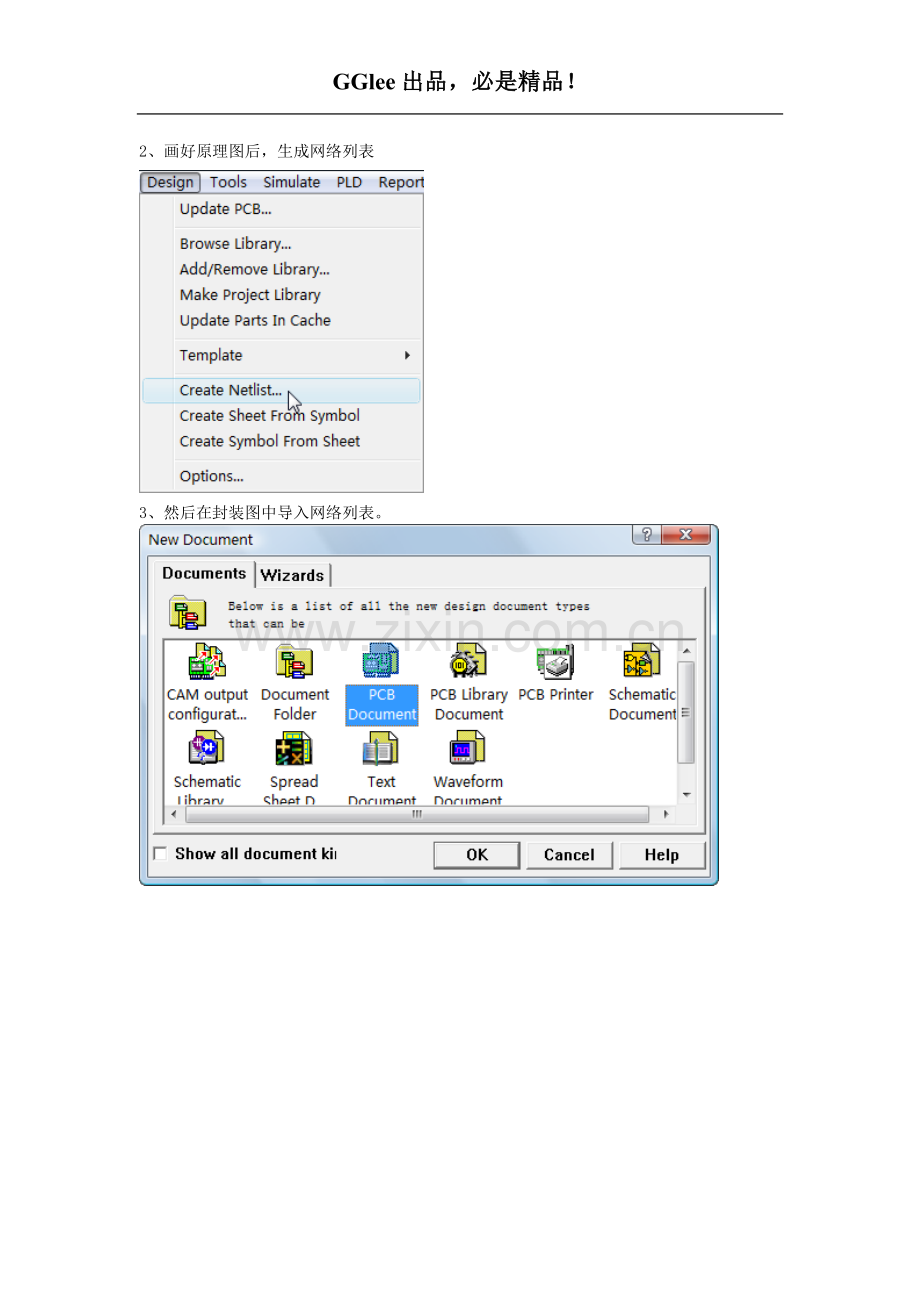

2、画好原理图后，生成网络列表

3、然后在封装图中导入网络列表。

其中、在布线图中添加新的元件的管教封装的方法

4、最后的导出

需要同时导出Gerber 以及NC Drill ，我们先导出Gerber

一路next
但是到了下图的时候需要注意，机器智能识别inches
另外选择分辨率，选择最大。即 2:5。

选择以下三项。

接下来再将NC Drill数据插入cam文件中。

完成后，中央区域单击右键，出现如下下拉列表。
选择“生成cam文件”

最后一步就是将cam文件导出。
有了cam文件，就可以去机器上制作我们可爱的板子啦，因为这里面包含了制版所需要的有关于铜膜导线以及钻孔的信息。
