小凡 和虚拟机网卡桥接.doc

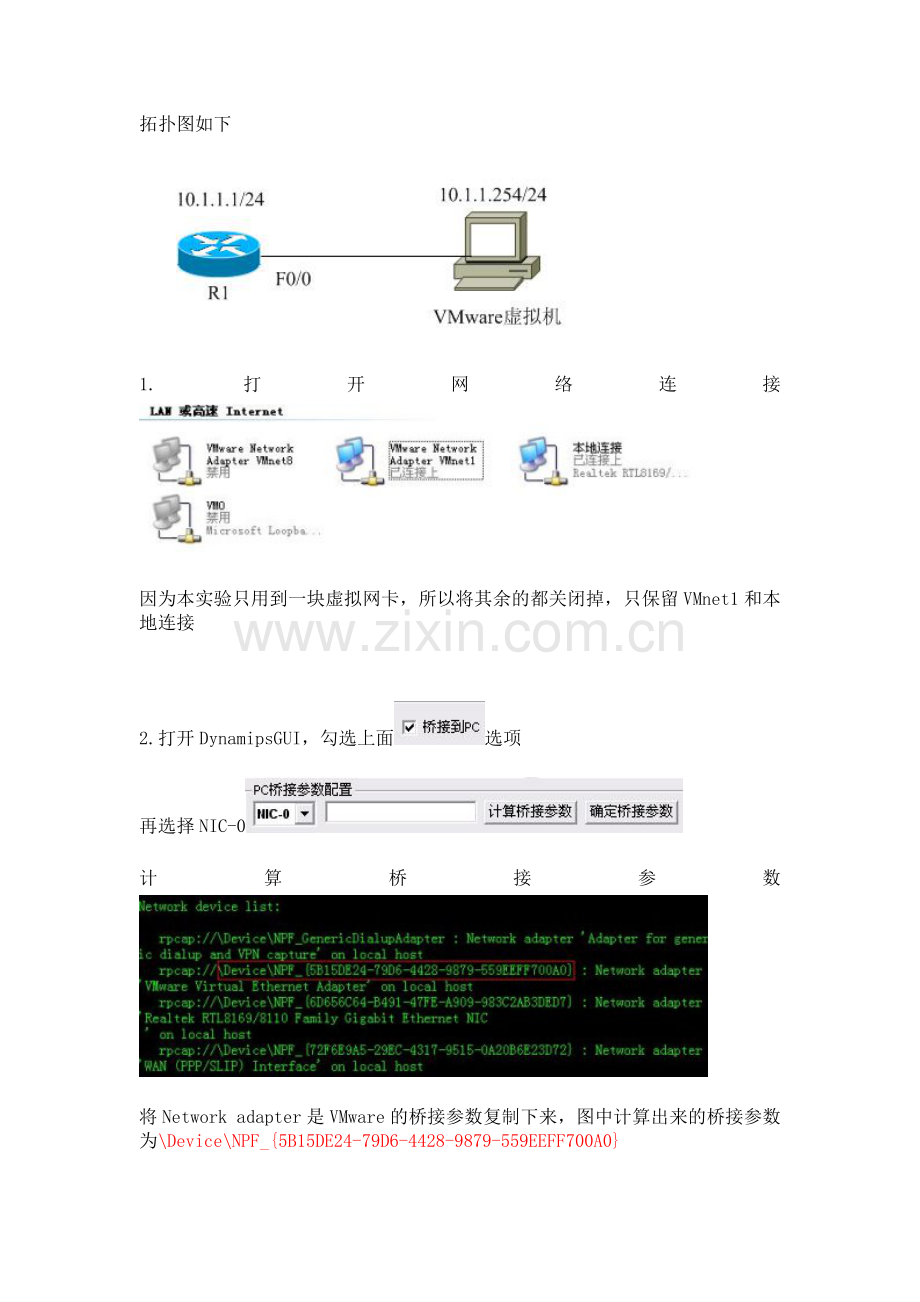

拓扑图如下

1.打开网络连接
因为本实验只用到一块虚拟网卡，所以将其余的都关闭掉，只保留VMnet1和本地连接

2.打开DynamipsGUI，勾选上面选项
再选择NIC-0
计算桥接参数
将Network adapter是VMware的桥接参数复制下来，图中计算出来的桥接参数为\Device\NPF_{5B15DE24-79D6-4428-9879-559EEFF700A0}
再复制进去别忘记确定桥接参数

3.用DynamipsGUI模拟路由器就不多说了，连接的时候将R1的F0/0与XPC的PO/O相连（刚才选择的是NIC-0）

最后将生成bat文件用SecureCRT打开

4.打开VMware虚拟机，点击虚拟机菜单=>设置

选择以太网=> 将网络连接改为自定义，并选择我们刚才启用的VMnet1

5.打开虚拟机的本地连接，设置IP地址和默认网关

6.打开R1配置画面，配置f0/0的IP地址并且启用

pingVMware虚拟机的IP地址10.1.1.254，图中显示ping通
在虚拟机中pingR1F0/0的ip地址10.1.1.1

至此，实验成功！！！！
