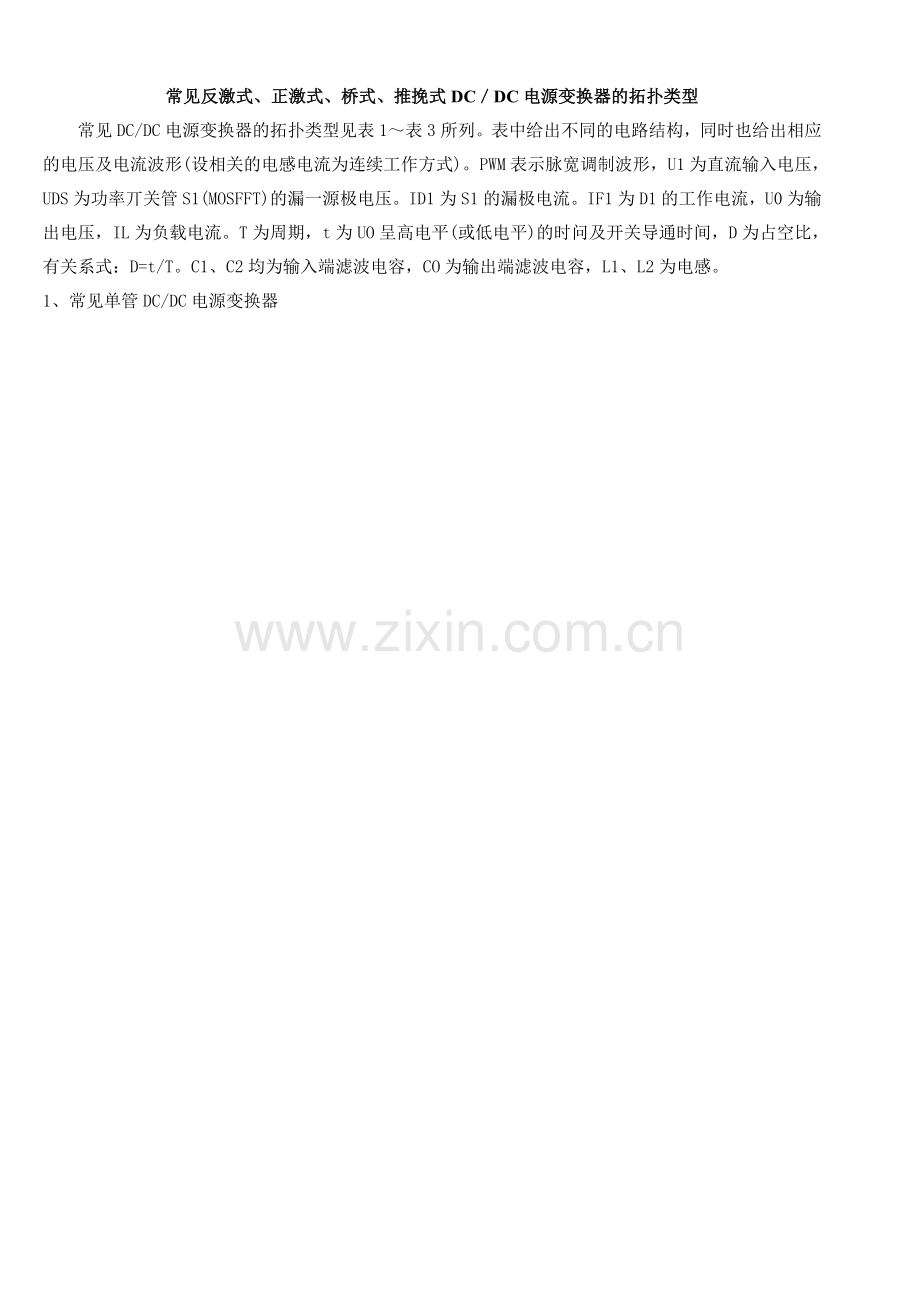

常见反激式、正激式、桥式、推挽式DC／DC电源变换器的拓扑类型
常见DC/DC电源变换器的拓扑类型见表1～表3所列。表中给出不同的电路结构，同时也给出相应的电压及电流波形(设相关的电感电流为连续工作方式)。PWM表示脉宽调制波形，U1为直流输入电压，UDS为功率丌关管S1(MOSFFT)的漏一源极电压。ID1为S1的漏极电流。IF1为D1的工作电流，U0为输出电压，IL为负载电流。T为周期，t为UO呈高电平(或低电平)的时问及开关导通时间，D为占空比，有关系式：D=t/T。C1、C2均为输入端滤波电容，CO为输出端滤波电容，L1、L2为电感。

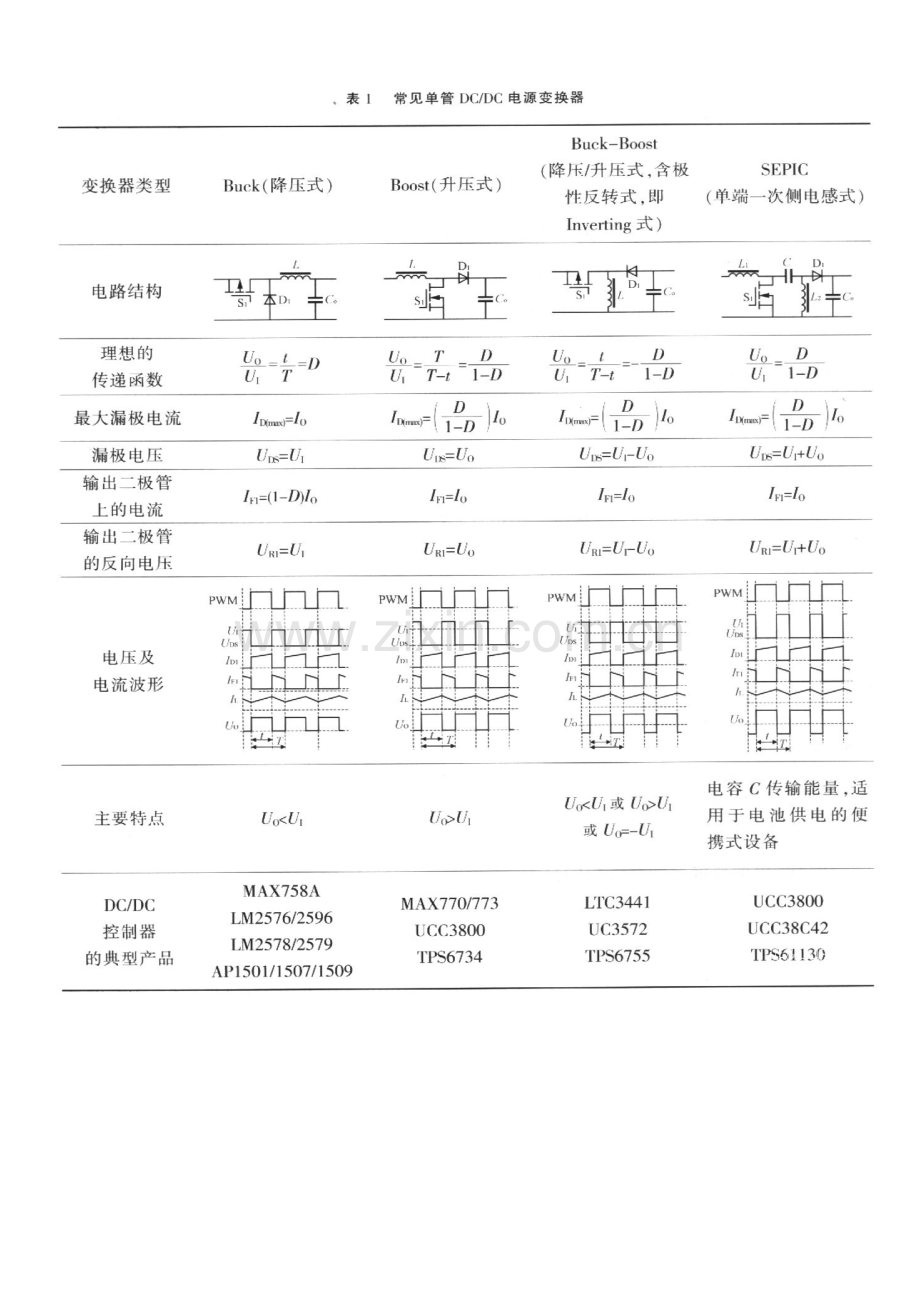

1、常见单管DC/DC电源变换器

2、常见反激式或正激式DC\DC电源变换器

3、常见桥式或推挽式DC\DC电源变换器
