常见电子镇流器维修经验.doc

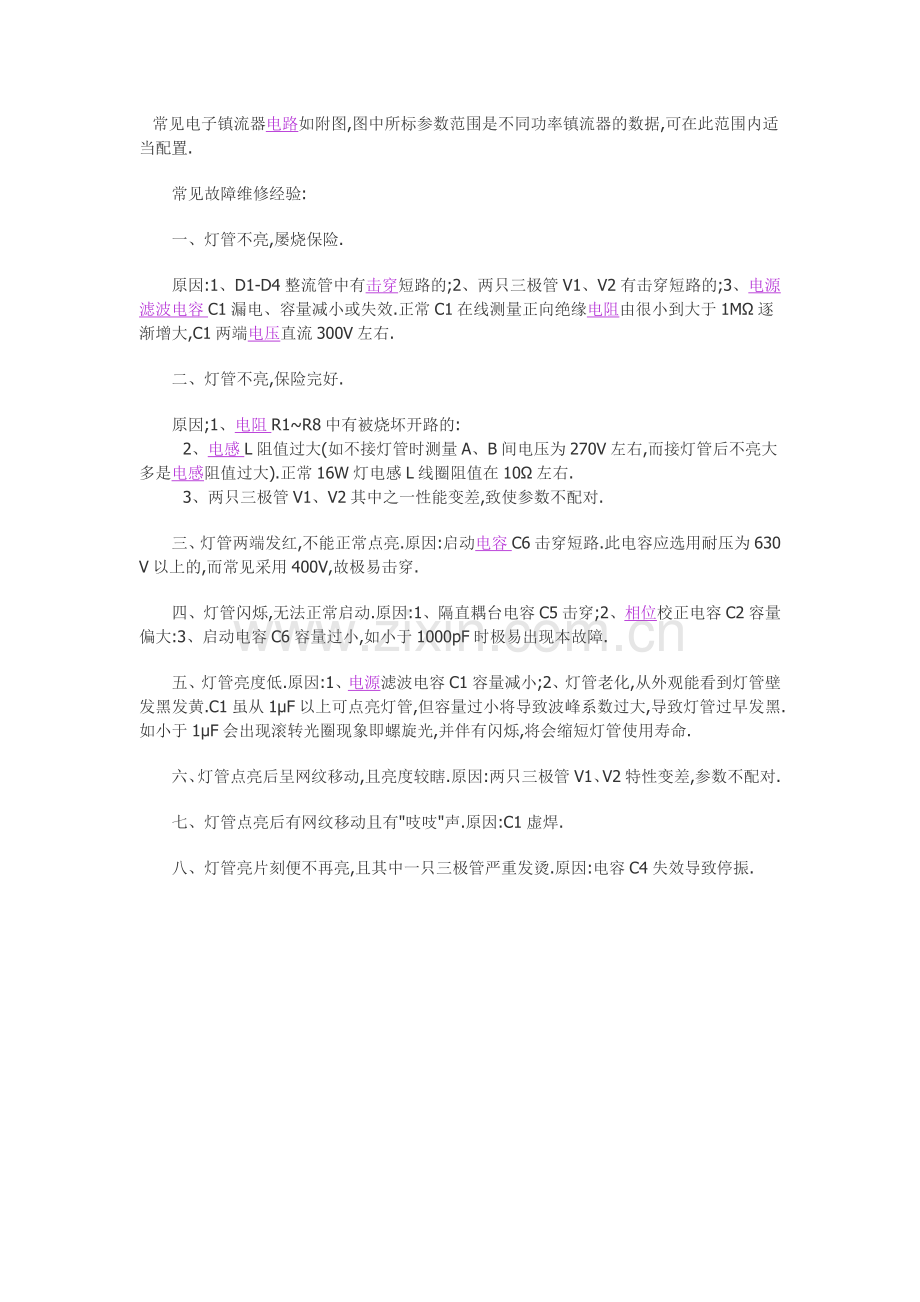

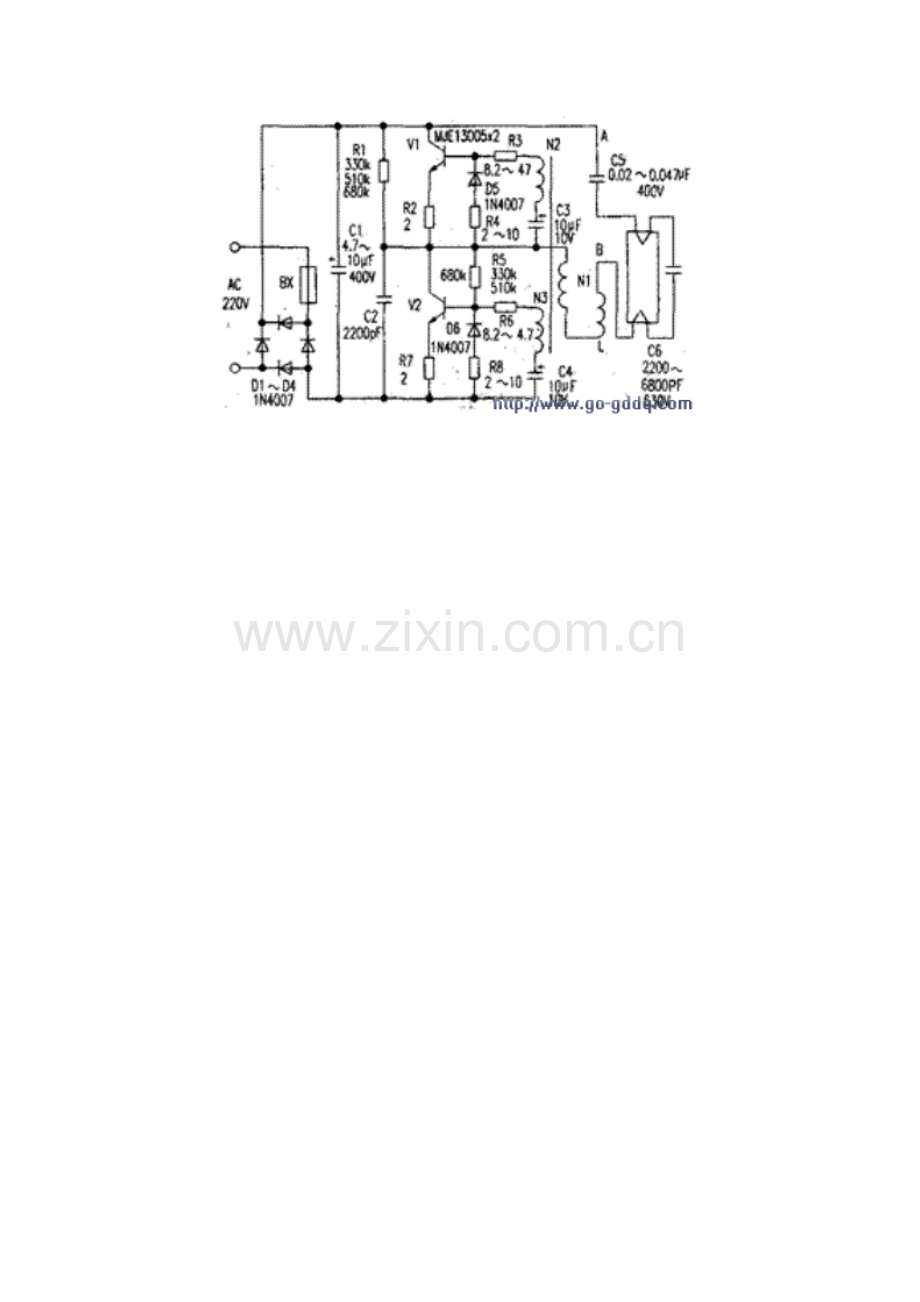

  常见电子镇流器电路如附图,图中所标参数范围是不同功率镇流器的数据,可在此范围内适当配置.
　　常见故障维修经验:
　　一、灯管不亮,屡烧保险.
　　原因:1、D1-D4整流管中有击穿短路的;2、两只三极管V1、V2有击穿短路的;3、电源滤波电容C1漏电、容量减小或失效.正常C1在线测量正向绝缘电阻由很小到大于1MΩ逐渐增大,C1两端电压直流300V左右.
　　二、灯管不亮,保险完好.
　　原因;1、电阻R1~R8中有被烧坏开路的:
        2、电感L阻值过大(如不接灯管时测量A、B间电压为270V左右,而接灯管后不亮大多是电感阻值过大).正常16W灯电感L线圈阻值在10Ω左右.
        3、两只三极管V1、V2其中之一性能变差,致使参数不配对.
　　三、灯管两端发红,不能正常点亮.原因:启动电容C6击穿短路.此电容应选用耐压为630V以上的,而常见采用400V,故极易击穿.
　　四、灯管闪烁,无法正常启动.原因:1、隔直耦台电容C5击穿;2、相位校正电容C2容量偏大:3、启动电容C6容量过小,如小于1000pF时极易出现本故障.
　　五、灯管亮度低.原因:1、电源滤波电容C1容量减小;2、灯管老化,从外观能看到灯管壁发黑发黄.C1虽从1μF以上可点亮灯管,但容量过小将导致波峰系数过大,导致灯管过早发黑.如小于1μF会出现滚转光圈现象即螺旋光,并伴有闪烁,将会缩短灯管使用寿命.
　　六、灯管点亮后呈网纹移动,且亮度较瞎.原因:两只三极管V1、V2特性变差,参数不配对.
　　七、灯管点亮后有网纹移动且有"吱吱"声.原因:C1虚焊.
　　八、灯管亮片刻便不再亮,且其中一只三极管严重发烫.原因:电容C4失效导致停振.
