本企业通过ISO9001-2008质量体系认证

新型环保节能产品
自动反冲式滤水器说明书

产品说明书

连云港利源电力节能设备有限公司

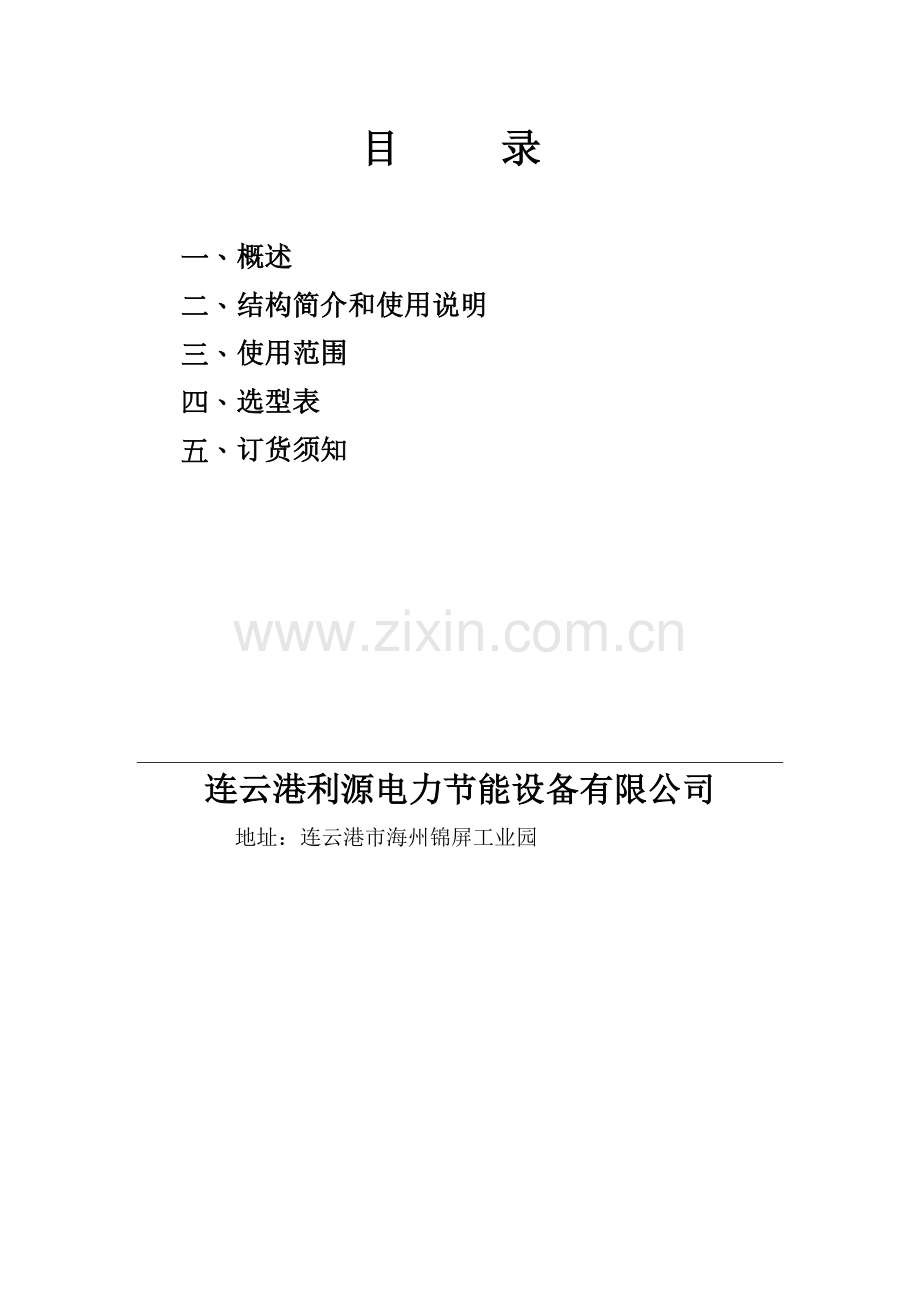

目 录

一、 概述
二、 结构简介和使用说明
三、 使用范围
四、 选型表
五、 订货须知

连云港利源电力节能设备有限公司
地址：连云港市海州锦屏工业园

一、 概述
在电站、化工、印染、造纸等行业的供用水管道上，由于从江、河、湖、海中取水的来源不同，所以在水中存在着各种各样的杂质。如：工业废弃物、浮草、鱼虾、田螺等。
有时，在进入供用水系统的管道前，都采用简单的栅栏过滤，条件比较好的或用一次滤网进行处理。但处理后的水质中仍存在着一些体积较小的杂质。如：小颗粒状的悬浮物、田螺等。当它们在供用水系统中积聚到一定程度而不清除时，将导致流通面积减小，最终产生堵塞。严重时造成停产停机；尤其对安全运行构成极大威胁。所以在大的管径的管道上设置二次滤网，在小的管径管道上设置工业滤水器是很有必要的。
鉴于经济、方便和维修以及空间安装位置等多方面因素，我公司自行设计和制造了新型反冲式工业滤水器系列产品，满足用户要求，彻底解决上述问题。
它安装在电站、化工、印染、造纸等各种行业的供用水管道上，具有结构简单，占用空间位置小，造价低，过滤的流量大，过滤精度高（过滤精度可由用户自己选择，通常为φ3mm-φ8mm）等诸多优点，特别适用于母管制供用水的分支管道上，从而具有二次滤网所不及的优点。
二、 结构简介和使用说明
1、本系列滤水器由：转动轴、支架壳体、网芯、进出水管、排污装置、驱动装置、控制柜等组成。（如图示）
一般水质为淡水型的，滤网的内部主要部件为不锈钢材质，若为海水或具有强酸碱型的，建议接触介质的部件采用特殊不锈钢材质。
2、滤水器接入管道系统后，水就会从进水口进入滤水器，过滤后的水从出水口流出，当水中杂质通过网芯时，由于体积（即截面积大于网芯孔）大于网芯孔，而被截留在网芯上，当积聚到一定数量时，即造成进水口和出水口有一定压差，这时，可转动网芯进行轮次自动自动反冲洗，杂质将会从排污口自行排出，如此循环往复。
用户也可根据水中杂质情况，而定时、定期自动反冲洗排污。
三、 使用范围
本产品主要适用于Dg1000mm以下的管道，属替代二次滤网的小型滤水器，可任意选定精度，且体积小，造价低。操作简单有手动、电动控制功能。传动机构采用部分回转电装，滤水器排污转子转动灵活，控制系统采用PLC程序控制，对滤水器实行自动程序或间歇性反冲洗。
四、 选型表
型号
进出水
管径DN
流量
Q(m3/h)
过滤精度mm
排污口径DN
外形尺寸（mm）
H
H1
H2
H3
L1
L2
D
LDF-150
φ159×6
160
2~8
80
1390
200
650
120
450
450
530×8
LDF-200
φ219×6
330
2~8
80
1390
200
650
120
450
450
630×8
LDF-250
φ273×6
520
2~8
100
1590
250
750
150
500
500
720×8
LDF-300
φ325×8
760
2~8
100
1720
300
1000
250
550
550
820×8
LDF-400
φ420×8
1300
2~8
150
1910
300
1000
250
600
600
920×8
LDF-600
φ620×8
3000
2~8
200
2510
450
1550
300
750
750
1220×8
LDF-800
φ820×8
5000
2~8
200
3010
550
1850
350
850
850
1420×8

五、 订货须知
用户在订货时，需根据本单位的具体要求给出下列参数：
1、 根据水质的要求给出过滤的精度要求。
2、 告知管道的通径和壁厚、材质等参数。
3、 确定安装位置和安装型式。
4、 控制方式：手动、普通电器控制、PLC程序控制。
