辽2002J802-1厨房、卫生间变压式排风道系统.doc

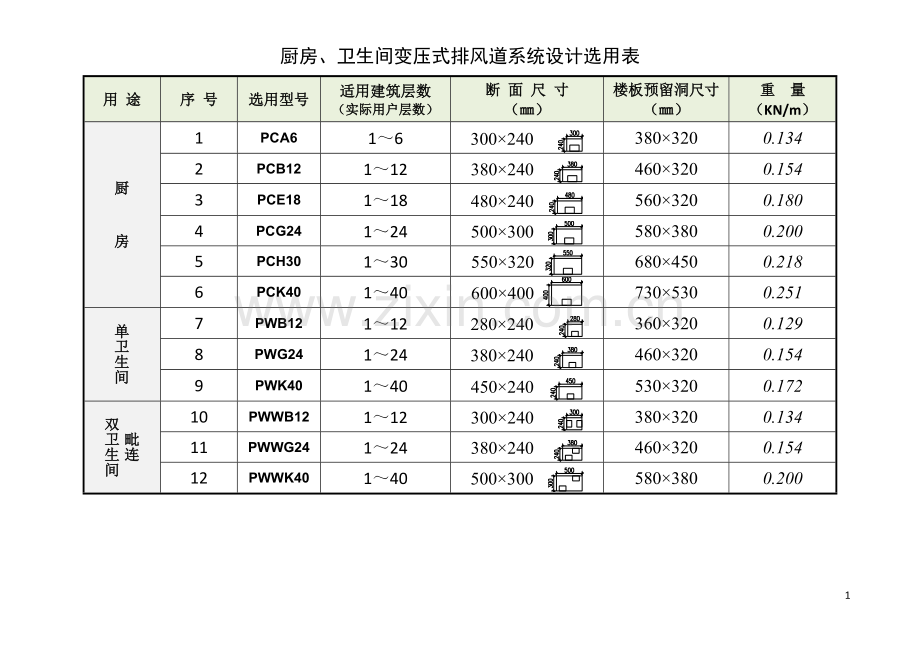

厨房、卫生间变压式排风道系统设计选用表
用 途
序 号
选用型号
适用建筑层数
（实际用户层数）
断 面 尺 寸
（㎜）
楼板预留洞尺寸
（㎜）
重 量
（KN/m）
厨房
1
PCA6
1～6
300×240
380×320
0.134
2
PCB12
1～12
380×240
460×320
0.154
3
PCE18
1～18
480×240
560×320
0.180
4
PCG24
1～24
500×300
580×380
0.200
5
PCH30
1～30
550×320
680×450
0.218
6
PCK40
1～40
600×400
730×530
0.251
单卫生间
7
PWB12
1～12
280×240
360×320
0.129
8
PWG24
1～24
380×240
460×320
0.154
9
PWK40
1～40
450×240
530×320
0.172
毗连
双卫生间
10
PWWB12
1～12
300×240
380×320
0.134
11
PWWG24
1～24
380×240
460×320
0.154
12
PWWK40
1～40
500×300
580×380
0.200

自动变压式风帽选用表
用 途
编 号
风道型号
排风道外形尺寸
（㎜）
适用建筑
总层数
自动式风帽外形尺寸
D1
D2
h
厨房
1
PCA6
300×240
1～6
770×710
670×610
100
2
PCB12
380×240
1～12
850×710
750×610
100
3
PCE18
480×240
1～18
950×710
850×610
100
4
PCG24
500×300
1～24
970×770
870×670
150
5
PCH30
550×320
1～30
1020×790
920×690
150
6
PCK40
600×400
1～40
1120×920
1020×820
150
单卫生间
1
PWB12
280×240
1～12
750×710
650×610
100
2
PWG24
380×240
1～24
850×710
750×610
150
3
PWK40
450×240
1～40
920×710
820×610
150
毗连
双卫生间
1
PWWB12
300×240
1～12
770×710
670×610
100
2
PWWG24
380×240
1～24
850×710
750×610
150
3
PWWK40
500×300
1～40
970×770
870×670
150

3
