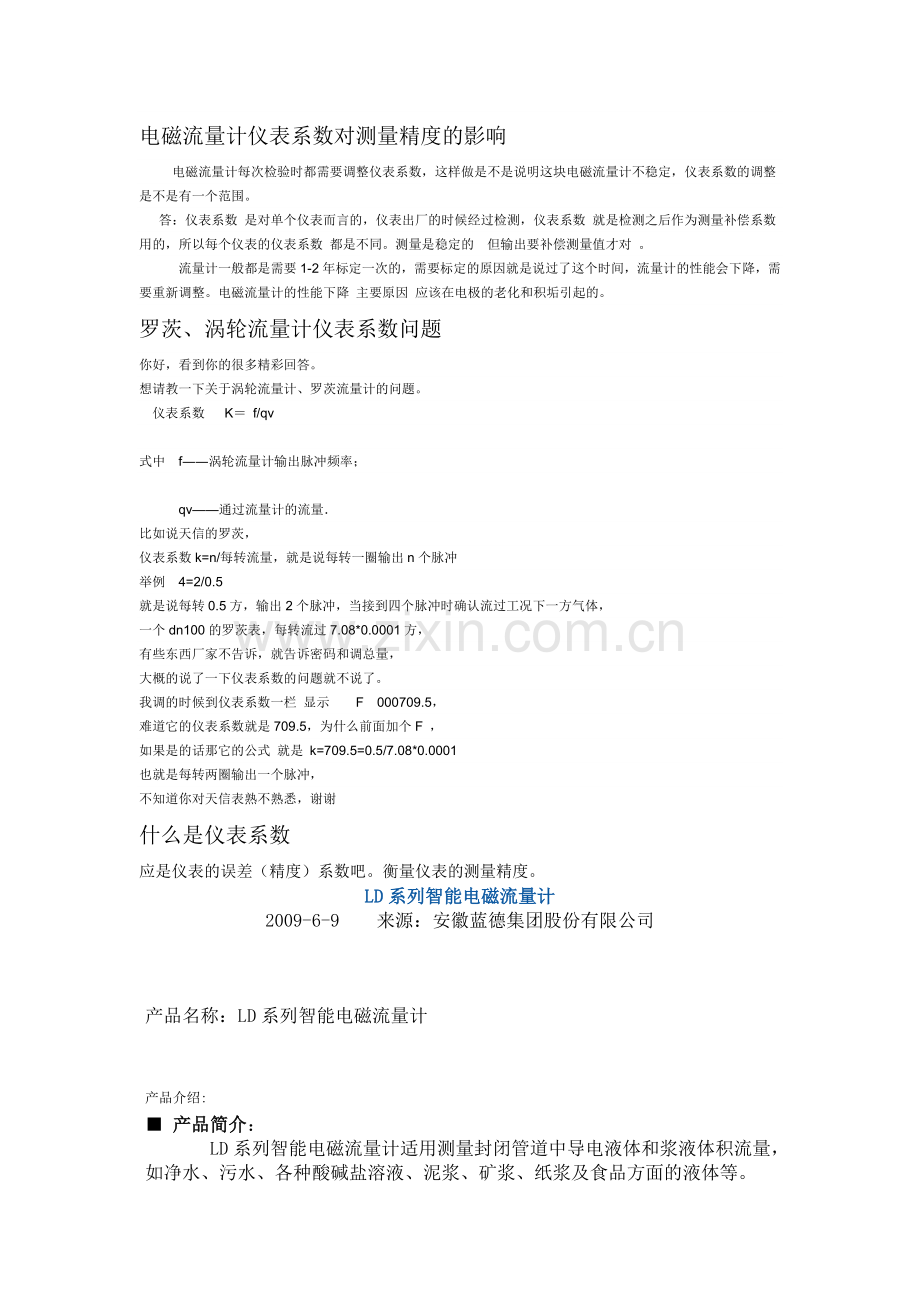

电磁流量计仪表系数对测量精度的影响
电磁流量计每次检验时都需要调整仪表系数，这样做是不是说明这块电磁流量计不稳定，仪表系数的调整是不是有一个范围。
答：仪表系数 是对单个仪表而言的，仪表出厂的时候经过检测，仪表系数 就是检测之后作为测量补偿系数用的，所以每个仪表的仪表系数 都是不同。测量是稳定的 但输出要补偿测量值才对 。
流量计一般都是需要1-2年标定一次的，需要标定的原因就是说过了这个时间，流量计的性能会下降，需要重新调整。电磁流量计的性能下降 主要原因 应该在电极的老化和积垢引起的。
罗茨、涡轮流量计仪表系数问题
你好，看到你的很多精彩回答。
想请教一下关于涡轮流量计、罗茨流量计的问题。
仪表系数 K＝ f/qv

式中 f――涡轮流量计输出脉冲频率；

qv——通过流量计的流量．
比如说天信的罗茨，
仪表系数k=n/每转流量，就是说每转一圈输出n个脉冲
举例 4=2/0.5
就是说每转0.5方，输出2个脉冲，当接到四个脉冲时确认流过工况下一方气体，
一个dn100的罗茨表，每转流过7.08*0.0001方，
有些东西厂家不告诉，就告诉密码和调总量，
大概的说了一下仪表系数的问题就不说了。
我调的时候到仪表系数一栏 显示 F 000709.5，
难道它的仪表系数就是709.5，为什么前面加个F ，
如果是的话那它的公式 就是 k=709.5=0.5/7.08*0.0001
也就是每转两圈输出一个脉冲，
不知道你对天信表熟不熟悉，谢谢
什么是仪表系数
应是仪表的误差（精度）系数吧。衡量仪表的测量精度。
LD系列智能电磁流量计
2009-6-9  来源：安徽蓝德集团股份有限公司

产品名称：LD系列智能电磁流量计

产品介绍:
■ 产品简介：
    LD系列智能电磁流量计适用测量封闭管道中导电液体和浆液体积流量，如净水、污水、各种酸碱盐溶液、泥浆、矿浆、纸浆及食品方面的液体等。

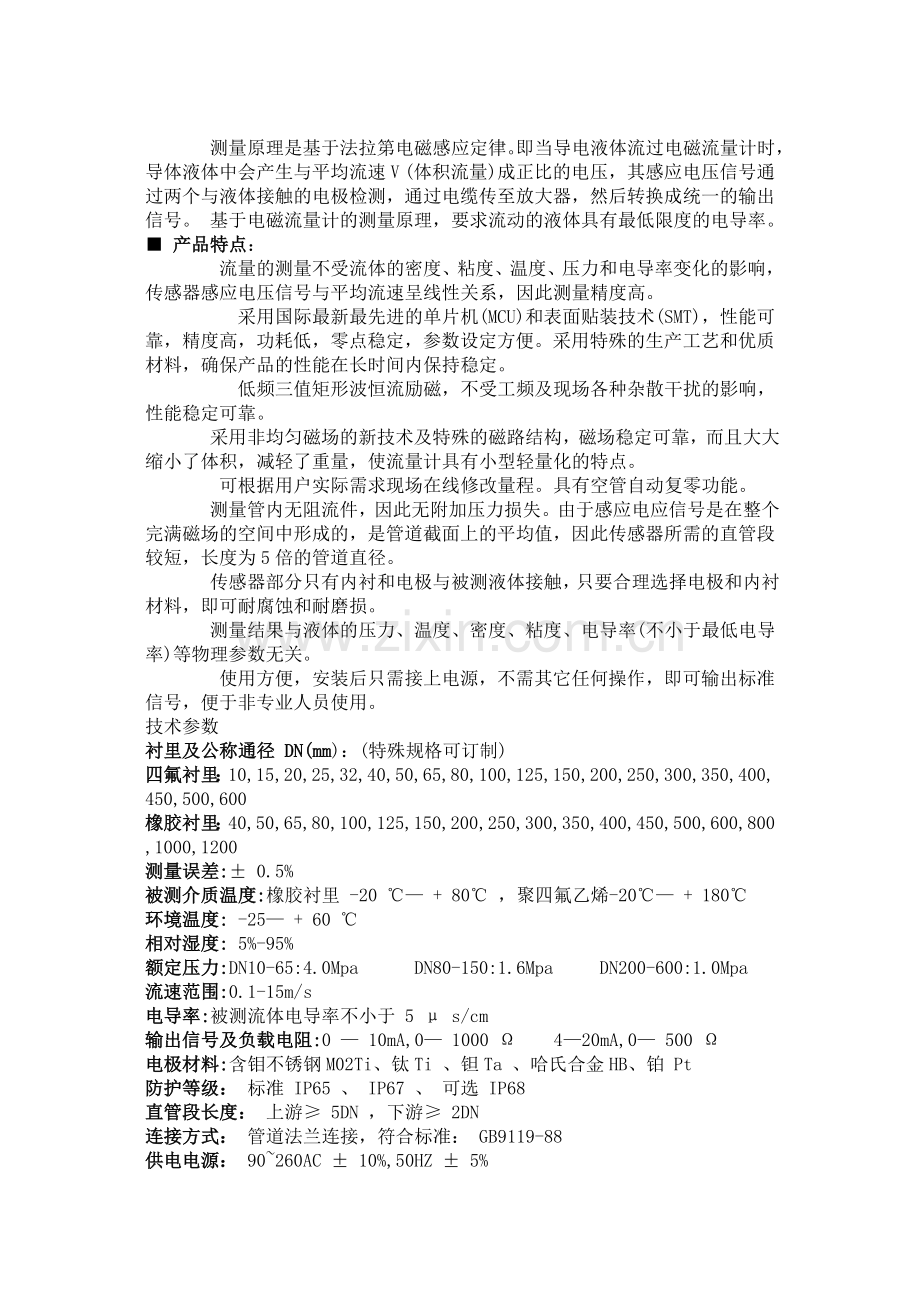

    测量原理是基于法拉第电磁感应定律。即当导电液体流过电磁流量计时，导体液体中会产生与平均流速 V (体积流量)成正比的电压，其感应电压信号通过两个与液体接触的电极检测，通过电缆传至放大器，然后转换成统一的输出信号。 基于电磁流量计的测量原理，要求流动的液体具有最低限度的电导率。
■ 产品特点：
    流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
     采用国际最新最先进的单片机(MCU)和表面贴装技术(SMT)，性能可靠，精度高，功耗低，零点稳定，参数设定方便。采用特殊的生产工艺和优质材料，确保产品的性能在长时间内保持稳定。
     低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，性能稳定可靠。
    采用非均匀磁场的新技术及特殊的磁路结构，磁场稳定可靠，而且大大缩小了体积，减轻了重量，使流量计具有小型轻量化的特点。
    可根据用户实际需求现场在线修改量程。具有空管自动复零功能。
    测量管内无阻流件，因此无附加压力损失。由于感应电应信号是在整个完满磁场的空间中形成的，是管道截面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
    传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
    测量结果与液体的压力、温度、密度、粘度、电导率(不小于最低电导率)等物理参数无关。
    使用方便，安装后只需接上电源，不需其它任何操作，即可输出标准信号，便于非专业人员使用。
技术参数
衬里及公称通径 DN(mm)：(特殊规格可订制)
四氟衬里：10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,450,500,600
橡胶衬里：40,50,65,80,100,125,150,200,250,300,350,400,450,500,600,800,1000,1200
测量误差:± 0.5%
被测介质温度:橡胶衬里 -20 ℃— + 80℃ ，聚四氟乙烯-20℃— + 180℃
环境温度: -25— + 60 ℃
相对湿度: 5%-95%
额定压力:DN10-65:4.0Mpa    DN80-150:1.6Mpa   DN200-600:1.0Mpa
流速范围:0.1-15m/s
电导率:被测流体电导率不小于 5 μ s/cm
输出信号及负载电阻:0 — 10mA,0— 1000 Ω  4—20mA,0— 500 Ω
电极材料:含钼不锈钢M02Ti、钛Ti 、钽Ta 、哈氏合金HB、铂 Pt
防护等级： 标准 IP65 、 IP67 、 可选 IP68
直管段长度： 上游≥ 5DN ，下游≥ 2DN
连接方式： 管道法兰连接，符合标准： GB9119-88
供电电源： 90~260AC ± 10%,50HZ ± 5%
功 耗： <20W

一体式电磁流量计
分体式电磁流量计
插入式电磁流量计

                  电磁流量计选型指南
仪表的选型是仪表应用中非常重要的工作，据有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型和错误的安装而造成的,特别注意。
■ 工况
①根据被测流体名称、最高温度、最低温度：选择衬里和电极的材质
②最大流量、最小流量：选择管径的大小
③最高工作压力：实际最高工作压力必须小于流量计的额定工作压力。
④附加功能及其它附属要求的选择：厂家决定生产要求
■ 衬里的选择
根据被测介质的种类与温度，来选定衬里的材质。
衬里材料
主要性能
适用范围
氯丁橡胶Neoprene
耐磨性好，有极好的弹性，高扯断力，耐一般低浓度酸碱盐介质的腐蚀。
〈80℃、一般水、污水、泥浆、矿浆。
聚氨酯橡胶Polyurethane
有极好的耐磨性能，耐酸碱性能略差
〈60℃、中性强磨损的矿浆、煤浆、泥浆。
四氟乙烯PTFE
它是化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂，不耐三氟化氯、高温二氟化氧。
〈180℃、浓酸、碱等强腐蚀性介质，卫生类介质。
F46
化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE，具有交好的抗撕裂性能
〈180℃盐酸、硫酸、王水和强氧化剂等，卫生类介质
■ 电极材质的选择
   电极材质的选择应根据被测介质的腐蚀性、磨耗性，由用户选定，对一般介质，可查有关腐蚀手册，选定电极材质；对混酸等成分介质，应做挂片试验。

      材质
耐腐蚀性能
316L
对于硝酸、室温下〈5%的硫酸，沸腾的硝酸、碱溶液；在一定压力下的亚硝酸、海水、醋酸等介质有较强的耐蚀性。
哈氏合金HB
耐沸点下一切浓度的盐酸、硫酸、氢氟酸、有机酸等非氧化性酸、碱、非氯化盐酸。
哈氏合金HC
耐氧化性酸如：硝酸、混酸或铬酸与硫酸的混合物及氧化性盐类、海水等。
钛
能耐海水、各种氯化物和次氯算盐、氧化性酸(包括发烟硝酸)、有机酸、碱等的腐蚀，不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸和含有Fe、Cu离子的介质)时则腐蚀大为降低。
钽
具有优良的耐腐蚀性和玻璃很相似，除了氢氟酸、浓硫酸外，几乎能耐一切化学介质(包括沸点的盐酸、硝酸和175℃以下的硫酸)的腐蚀，在碱中不耐蚀。
 ·被测流体必须具备一定的导电性，导电率≥5μS/cm。
·最大流量和最小流量，必须符合下表中的数。(扩展流程范围0.1～15m/s)
   您可以根据表中的流量选择相应的电磁流量计，若所选择的电磁流量计的内径与工艺管道的内径不符，应进行缩管或扩管。若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。从产品价格上考虑，可以选择较小口径的电磁流量计，相对减少投资。
   若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。
从产品价格上考虑，可以选择较小口径的电磁流量计，相对减少投资。

内径(mm)
10
15
20
25
32
40
50
65
Qmin(m3/h)
00283
00636
0.12
0.15
0.29
0.452
0.7
1.19
Qmax(m3/h)
4.24
9.54
16.96
26.5
43.42
67.85
106.0
179.0
内径(mm)
80
100
125
150
200
250
300
350
Qmin(m3/h)
1.8
2.82
4.41
6.36
11.3
17.6
25.4
34.6
Qmax(m3/h)
271.0
424.0
662.0
954.0
1690
2650
3810
5190
内径(mm)
400
450
500
550
600
700
800
900
Qmin(m3/h)
45.2
57.2
77.6
85.5
101.0
138.0
180.0
229.0
Qmax(m3/h)
6780
8570
10600
12800
15200
20700
27100
34300
内径(mm)
1000
1100
1200
1400
1600
1800
2000
2200
Qmin(m3/h)
282.0
342.0
407.0
554.1
732.7
916.0
1131.0
1368.4
Qmax(m3/h)
42400
51300
61000
83121
108566
137404
169635
205258

流量计算公式：Q=V.π(D/2)2=0.002826VD2
                           式中单 位：Q-m3/h,    V-m/s,    D-mm
    流速范围：0.3～12m/s(扩展范围0.1～15m/s也有对应可能)

■ 如何选择防护等级:
·IP65：防喷水型，允许水龙头从任何方向对传感器喷水，喷水压力为30kPa，出水量为2.5L/s，距离为3m。
·IP68：潜水型，长期工作在水中。
      防护等级应根据实际情况来选择，传感器装在地面以下，经常受水淹的，应选用IP68，传感器安装在地面以上，应选用IP65。
