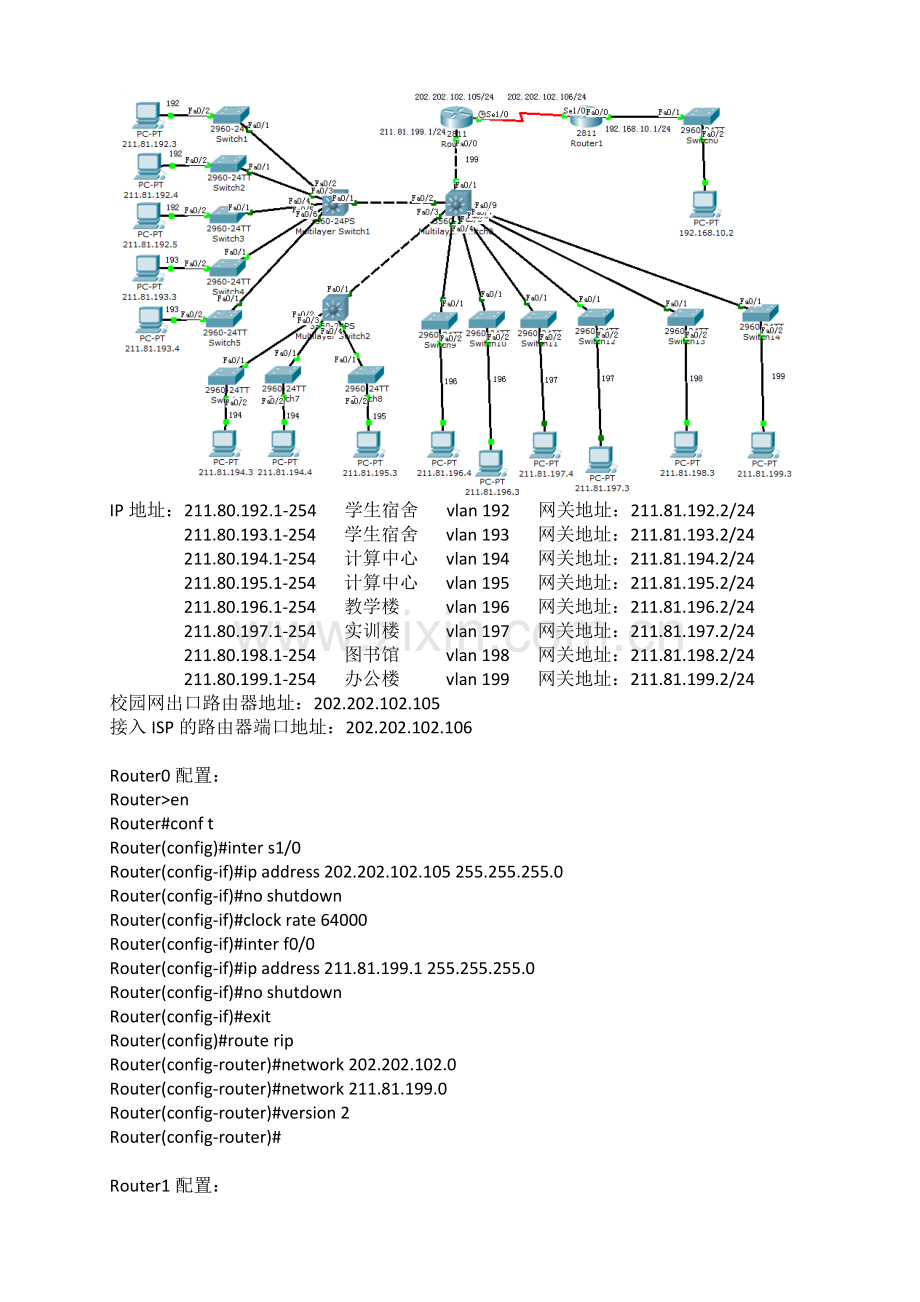

中小型校园网的网络拓扑图.doc

IP地址：211.80.192.1-254 学生宿舍 vlan 192 网关地址：211.81.192.2/24
211.80.193.1-254 学生宿舍 vlan 193 网关地址：211.81.193.2/24
211.80.194.1-254 计算中心 vlan 194 网关地址：211.81.194.2/24
211.80.195.1-254 计算中心 vlan 195 网关地址：211.81.195.2/24
211.80.196.1-254 教学楼 vlan 196 网关地址：211.81.196.2/24
211.80.197.1-254 实训楼 vlan 197 网关地址：211.81.197.2/24
211.80.198.1-254 图书馆 vlan 198 网关地址：211.81.198.2/24
211.80.199.1-254 办公楼 vlan 199 网关地址：211.81.199.2/24
校园网出口路由器地址：202.202.102.105
接入ISP的路由器端口地址：202.202.102.106

Router0配置：
Router>en
Router#conf t
Router(config)#inter s1/0
Router(config-if)#ip address 202.202.102.105 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#clock rate 64000
Router(config-if)#inter f0/0
Router(config-if)#ip address 211.81.199.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#route rip
Router(config-router)#network 202.202.102.0
Router(config-router)#network 211.81.199.0
Router(config-router)#version 2
Router(config-router)#

Router1配置：
Router>en
Router#conf t
Router(config)#inter s1/0
Router(config-if)#ip address 202.202.102.106 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#inter f0/0
Router(config-if)#
Router(config-if)#ip address 192.168.10.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#route rip
Router(config-router)#network 192.168.10.0
Router(config-router)#network 202.202.102.0
Router(config-router)#version 2
Router(config-router)#

Multilayer Switch0配置：
Switch>en
Switch#conf t
Switch(config)#ip routing
Switch(config)#vlan 199
Switch(config-vlan)#vlan 198
Switch(config-vlan)#vlan 197
Switch(config-vlan)#vlan 196
Switch(config-vlan)#vlan 195
Switch(config-vlan)#vlan 194
Switch(config-vlan)#vlan 193
Switch(config-vlan)#vlan 192
Switch(config-vlan)#exit
Switch(config)#inter f0/1
Switch(config-if)#switchport access vlan 199
Switch(config-if)#inter range f0/2-9
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#exit
Switch(config)#inter vlan 199
Switch(config-if)#ip address 211.81.199.2 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#inter vlan 198
Switch(config-if)#ip address 211.81.198.2 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#inter vlan 197
Switch(config-if)#ip address 211.81.197.2 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#inter vlan 196
Switch(config-if)#ip address 211.81.196.2 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#inter vlan 195
Switch(config-if)#ip address 211.81.195.2 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#inter vlan 194
Switch(config-if)#ip address 211.81.194.2 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#inter vlan 193
Switch(config-if)#ip address 211.81.193.2 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#inter vlan 192
Switch(config-if)#ip address 211.81.192.2 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#route rip
Switch(config-router)#network 211.81.199.0
Switch(config-router)#network 211.81.198.0
Switch(config-router)#network 211.81.197.0
Switch(config-router)#network 211.81.196.0
Switch(config-router)#network 211.81.195.0
Switch(config-router)#network 211.81.194.0
Switch(config-router)#network 211.81.193.0
Switch(config-router)#network 211.81.192.0
Switch(config-router)#version 2
Switch(config-router)#

Multilayer Switch1配置：
Switch>en
Switch#conf t
Switch(config)#ip routing
Switch(config)#inter range f0/1-6
Switch(config-if-range)#switchport trunk encapsulation dot1q
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#

Switch1配置：
Switch>en
Switch#conf t
Switch(config)#vlan 192
Switch(config-vlan)#exit
Switch(config)#inter f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#inter range f0/2-24
Switch(config-if-range)#switchport access vlan 192
Switch(config-if-range)#

Switch2配置：
Switch>en
Switch#conf t
Switch(config)#vlan 192
Switch(config-vlan)#exit
Switch(config)#inter f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#inter range f0/2-24
Switch(config-if-range)#switchport access vlan 192
Switch(config-if-range)#

Switch3配置：
Switch>en
Switch#conf t
Switch(config)#vlan 192
Switch(config-vlan)#exit
Switch(config)#inter f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#inter range f0/2-24
Switch(config-if-range)#switchport access vlan 192
Switch(config-if-range)#

Switch4配置：
Switch>en
Switch#conf t
Switch(config)#vlan 193
Switch(config-vlan)#exit
Switch(config)#inter f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#inter range f0/2-24
Switch(config-if-range)#switchport access vlan 193
Switch(config-if-range)#

Switch5配置：
Switch>en
Switch#conf t
Switch(config)#vlan 193
Switch(config-vlan)#exit
Switch(config)#inter f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#inter range f0/2-24
Switch(config-if-range)#switchport access vlan 193
Switch(config-if-range)#

Multilayer Switch2配置：
Switch>en
Switch#conf t
Switch(config)#ip routing
Switch(config)#inter range f0/1-4
Switch(config-if-range)#switchport trunk encapsulation dot1q
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#

Switch6配置：
Switch>en
Switch#conf t
Switch(config)#vlan 194
Switch(config-vlan)#exit
Switch(config)#inter f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#inter range f0/2-24
Switch(config-if-range)#switchport access vlan 194
Switch(config-if-range)#

Switch7配置：
Switch>en
Switch#conf t
Switch(config)#vlan 194
Switch(config-vlan)#exit
Switch(config)#inter f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#inter range f0/2-24
Switch(config-if-range)#switchport access vlan 194
Switch(config-if-range)#

Switch8配置：
Switch>en
Switch#conf t
Switch(config)#vlan 195
Switch(config-vlan)#exit
Switch(config)#inter f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#inter range f0/2-24
Switch(config-if-range)#switchport access vlan 195
Switch(config-if-range)#

Switch9配置：
Switch>en
Switch#conf t
Switch(config)#vlan 196
Switch(config-vlan)#exit
Switch(config)#inter f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#inter range f0/2-24
Switch(config-if-range)#switchport access vlan 196
Switch(config-if-range)#

Switch10配置：
Switch>en
Switch#conf t
Switch(config)#vlan 196
Switch(config-vlan)#exit
Switch(config)#inter f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#inter range f0/2-24
Switch(config-if-range)#switchport access vlan 196
Switch(config-if-range)#

Switch11配置：
Switch>en
Switch#conf t
Switch(config)#vlan 197
Switch(config-vlan)#exit
Switch(config)#inter f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#inter range f0/2-24
Switch(config-if-range)#switchport access vlan 197
Switch(config-if-range)#

Switch12配置：
Switch>en
Switch#conf t
Switch(config)#vlan 197
Switch(config-vlan)#exit
Switch(config)#inter f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#inter range f0/2-24
Switch(config-if-range)#switchport access vlan 197
Switch(config-if-range)#

Switch13配置：
Switch>en
Switch#conf t
Switch(config)#vlan 198
Switch(config-vlan)#exit
Switch(config)#inter f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#inter range f0/2-24
Switch(config-if-range)#switchport access vlan 198
Switch(config-if-range)#

Switch14配置：
Switch>en
Switch#conf t
Switch(config)#vlan 199
Switch(config-vlan)#exit
Switch(config)#inter f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#inter range f0/2-24
Switch(config-if-range)#switchport access vlan 199
Switch(config-if-range)#
