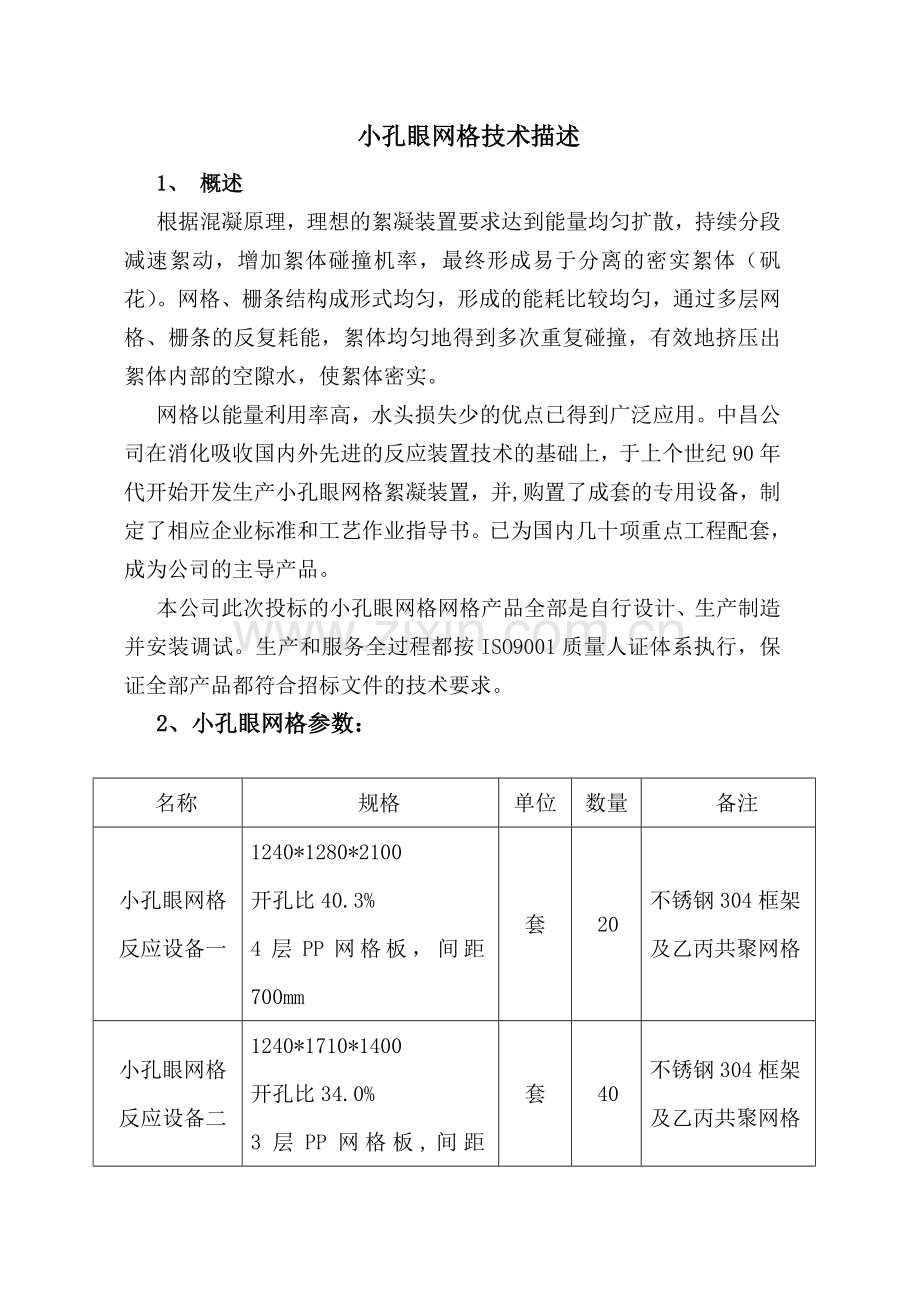

小孔眼网格技术描述
1、 概述
根据混凝原理，理想的絮凝装置要求达到能量均匀扩散，持续分段减速絮动，增加絮体碰撞机率，最终形成易于分离的密实絮体（矾花）。网格、栅条结构成形式均匀，形成的能耗比较均匀，通过多层网格、栅条的反复耗能，絮体均匀地得到多次重复碰撞，有效地挤压出絮体内部的空隙水，使絮体密实。
网格以能量利用率高，水头损失少的优点已得到广泛应用。中昌公司在消化吸收国内外先进的反应装置技术的基础上，于上个世纪90年代开始开发生产小孔眼网格絮凝装置，并,购置了成套的专用设备，制定了相应企业标准和工艺作业指导书。已为国内几十项重点工程配套，成为公司的主导产品。
本公司此次投标的小孔眼网格网格产品全部是自行设计、生产制造并安装调试。生产和服务全过程都按ISO9001质量人证体系执行，保证全部产品都符合招标文件的技术要求。
2、 小孔眼网格参数：

名称
规格
单位
数量
备注
小孔眼网格
反应设备一
1240*1280*2100
开孔比40.3%
4层PP网格板，间距700mm
套
20
不锈钢304框架
及乙丙共聚网格
小孔眼网格
反应设备二
1240*1710*1400
开孔比34.0%
3层PP网格板,间距700mm
套
40
不锈钢304框架
及乙丙共聚网格
小孔眼网格
反应设备三
1600*1990*700
开孔比36.6%
2层PP网格板,间距700mm
套
16
不锈钢304框架
即乙丙共聚网格

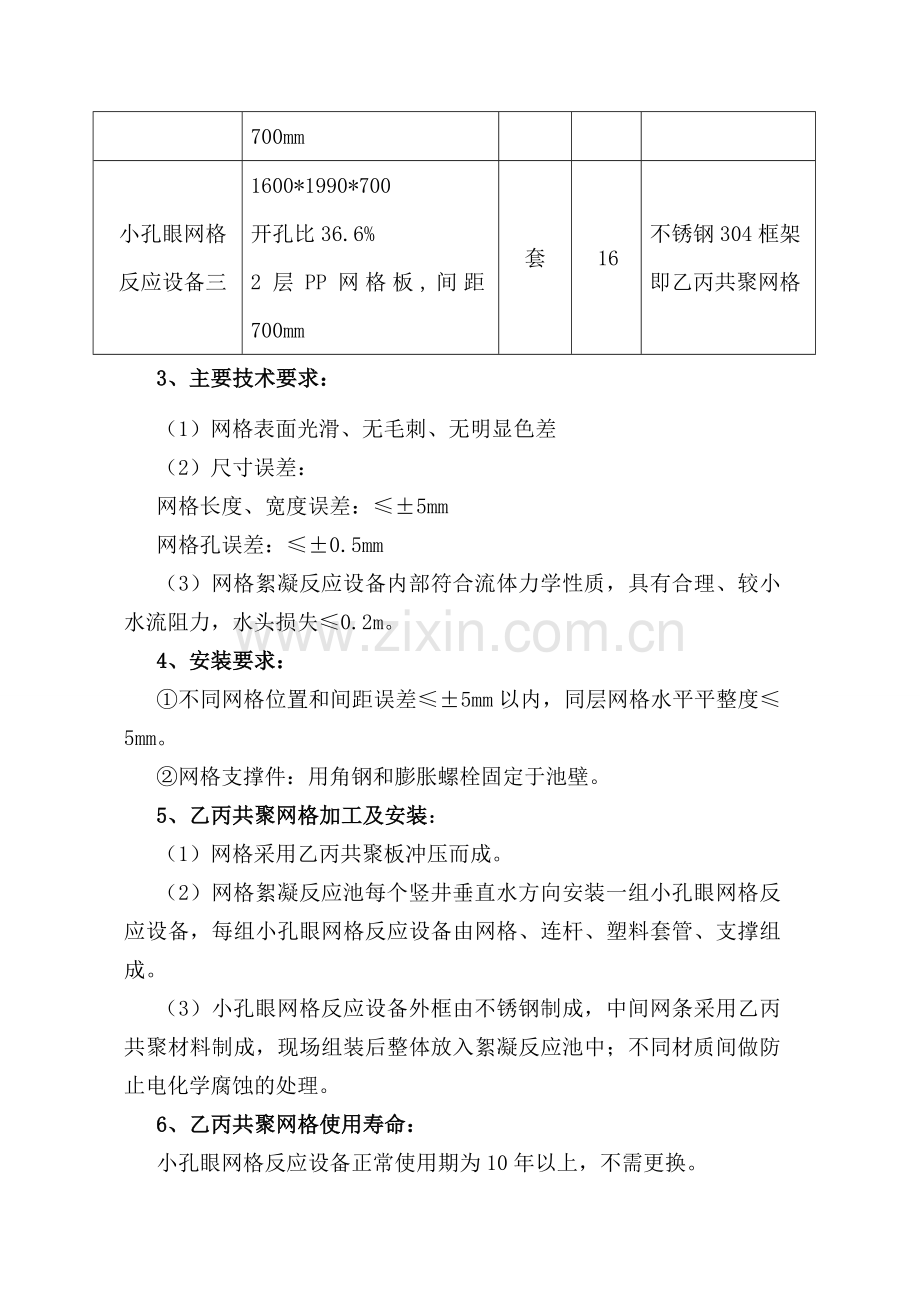

3、主要技术要求：
（1）网格表面光滑、无毛刺、无明显色差
（2）尺寸误差：
网格长度、宽度误差：≤±5mm
网格孔误差：≤±0.5mm
（3）网格絮凝反应设备内部符合流体力学性质，具有合理、较小水流阻力，水头损失≤0.2m。
4、安装要求：
①不同网格位置和间距误差≤±5mm以内，同层网格水平平整度≤5mm。
②网格支撑件：用角钢和膨胀螺栓固定于池壁。
5、乙丙共聚网格加工及安装：
（1）网格采用乙丙共聚板冲压而成。
（2）网格絮凝反应池每个竖井垂直水方向安装一组小孔眼网格反应设备，每组小孔眼网格反应设备由网格、连杆、塑料套管、支撑组成。
（3）小孔眼网格反应设备外框由不锈钢制成，中间网条采用乙丙共聚材料制成，现场组装后整体放入絮凝反应池中；不同材质间做防止电化学腐蚀的处理。
6、乙丙共聚网格使用寿命：
小孔眼网格反应设备正常使用期为10年以上，不需更换。
小间距斜板技术描述
1、概述
斜板沉淀设备具有较高的沉淀效率，斜板表面光滑，不易积泥，且水流阻力较小，抗冲击负荷能力强。
沉淀设备现场安装采用热熔焊接方式。设备内部符合流体力学性质，具有较小的水流阻力，同时具有较好的沉淀效果和过滤网捕作用，以达到设计水质要求。
2、技术规格描述
斜板及支撑均为乙丙共聚塑料.
介质温度： 0°C ~30°C
适用介质： 水
斜板垂直间距: 20mm 极限偏差±2.0
斜板斜长： 1000mm 极限偏差±10
片材厚度： 1.0mm 极限偏差±0.06
倾斜角度： 60° 极限偏差±2
上述乙丙共聚材质，外观色泽一致，表面光滑，外形平整，无色、无味，耐温幅度-20℃～80℃，不易老化。其蒸发消耗量、化合物析出量等符合国家规范要求。材质保证无毒、无害，符合卫生要求。乙丙共聚塑料的机械强度：纵向和横向拉伸强度不低于250~300kg/cm2，焊接点剪切强度不低于250kg/cm2。
3、小间距斜板结构：
（1）小间距斜板由斜板与工字形支撑条组成，每张斜板片材上垂直均布焊接7条工字形支撑条，焊有工字形支撑条的斜板按60°倾角依次排列组成块体，规格按设计要求确定。
（2）小间距斜板产品分为半成品和成品，塑料斜板半成品是指用聚丙烯(PP)原料挤出成型的平板和成型的工字形支撑条；成品是将半成品再经组装焊接具有一定倾斜角度的组件。规定单组小间距斜板组件的尺寸为长1000㎜，宽500㎜，斜长1000㎜，倾角60°。
