如何判断日光灯管的好坏（用万用表）
修日光灯方法：
1.用万用表测量日光管，测一头的两脚，如果是断路的，灯管就不能起辉，肯定是没用了。（同一端的两个脚是同一根灯丝）
2.调到欧姆档，用万用表的2个探针去测试镇流器的接线端子，表显示只要别直通，是有一定的阻值的，断路了，肯定是坏了。
3.启辉器里边有一个氖泡，氖泡里面有一个双金属片是断开的，通电后氖气发光发热使双金属片受热变形接通。所以通常情况下是断路的，如果通路就是坏啦。（就算用万用表测量出启辉器没有短路但是也不表示启辉器是好的，但相反，用万用表测量出启辉器是接通的，那么启辉器就一定不是好的。）

单判断灯管，简单，一楼已经说了。
现教你如何判断灯整体。

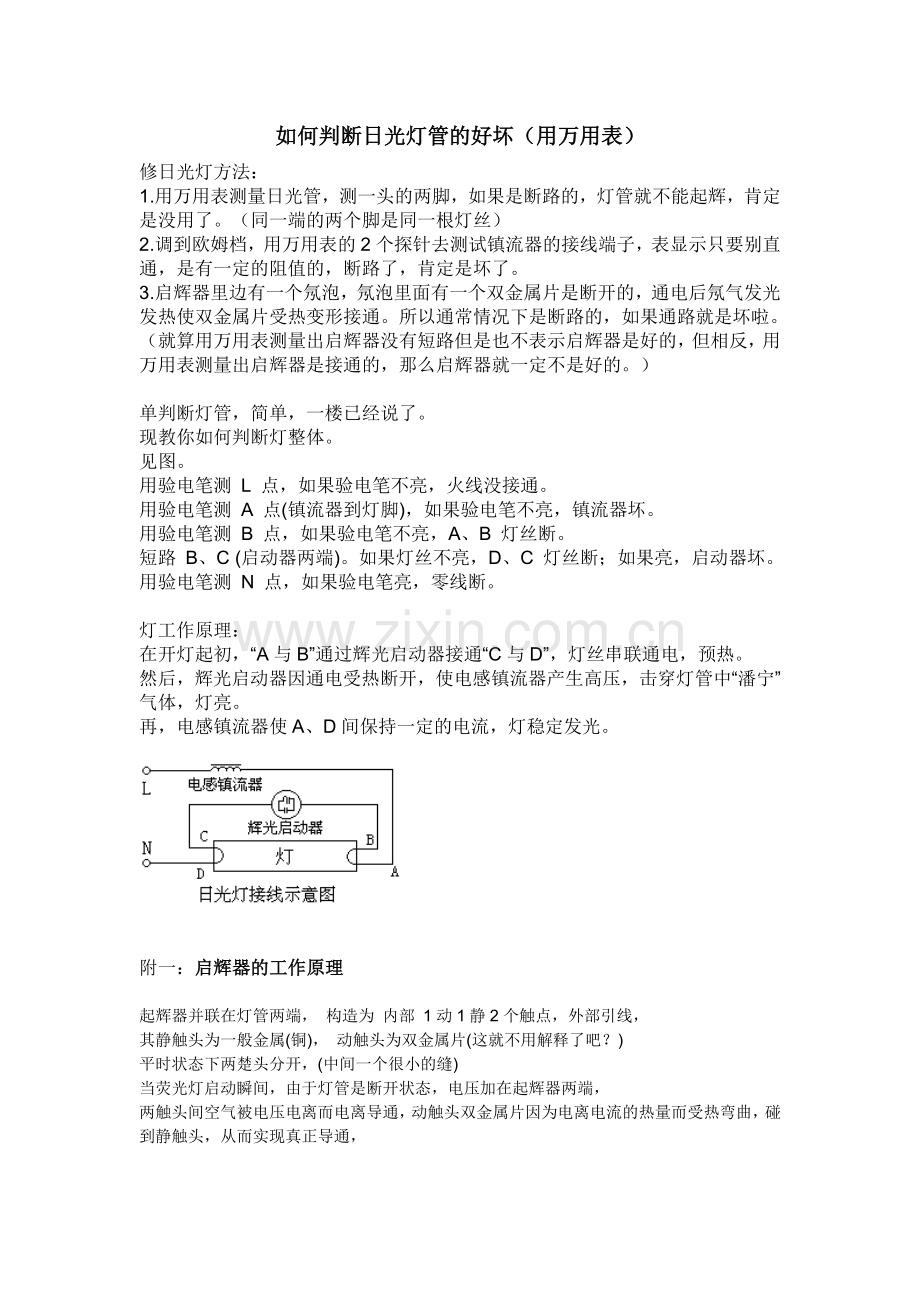

见图。
用验电笔测 L 点，如果验电笔不亮，火线没接通。
用验电笔测 A 点(镇流器到灯脚)，如果验电笔不亮，镇流器坏。
用验电笔测 B 点，如果验电笔不亮，A、B 灯丝断。
短路 B、C (启动器两端)。如果灯丝不亮，D、C 灯丝断；如果亮，启动器坏。
用验电笔测 N 点，如果验电笔亮，零线断。

灯工作原理：
在开灯起初，“A与B”通过辉光启动器接通“C与D”，灯丝串联通电，预热。
然后，辉光启动器因通电受热断开，使电感镇流器产生高压，击穿灯管中“潘宁”气体，灯亮。
再，电感镇流器使A、D间保持一定的电流，灯稳定发光。

附一：启辉器的工作原理

起辉器并联在灯管两端， 构造为 内部 1动1静2个触点，外部引线，
其静触头为一般金属(铜)， 动触头为双金属片(这就不用解释了吧？)
平时状态下两楚头分开，(中间一个很小的缝)
当荧光灯启动瞬间，由于灯管是断开状态，电压加在起辉器两端，
两触头间空气被电压电离而电离导通，动触头双金属片因为电离电流的热量而受热弯曲，碰到静触头，从而实现真正导通，

导通后，电流发热量迅速降低，双金属片回归原位，此时：：：：：：
注意：： 器辉器2个触头分开瞬间会产生很大电压，远远大于220V，
这个高压使得荧光灯点亮，，，
荧光灯点亮后不再需要高压，只需220V就可以维持通路点亮状态，
此时起辉器被电路旁路，不在起作用！！

总之，起辉器是个断开的双金属片，万用表怎么测好坏？

最好的办法是打开外壳：：:::::观察！！！！！，
看双金属片是否完好无损：无发黑 ，无明显溶化，两个触点分开且中间留有一小缝。

然后将其装在灯管上 与正常完好的起辉器比较，看是否良好。
――――――――――――――――――――――――――――――――
日光灯最容易坏的是启辉器,其次是灯管；用万用表电阻挡检测，启辉器通路则说明启辉器坏了，正常情况下启辉器呈断路状态，在开灯的瞬间连通，然后又断开。
用万用表电阻挡测量灯管两端有阻值为正常，无穷大为断路损坏；
镇流器损坏多数都能从外观上看出来，如沥青外溢等，说明内部线包烧毁，这是带电测量两端电压为220伏特，也有少数短路现象，两端电压为零或非常小。
有关启辉器的问题还有内部纸质电容击穿的现象，测量也呈短路状态，可以把电容拆除继续使用。
―――――――――――――――――――――――――――――――――
1.万用表测整流器两端，电阻太大，断路；电阻太小，短路。2.再分别测灯管两端，有电阻，灯管好，反之则坏。3。再若不行，更换启辉器。
