◎中药烘干机
　性能特点：
　　-采用国内首创流线圆弧型设计，外壳采用冷轧钢板制造，表面静电喷塑;
　　-本机温控系统采用微电脑单片机技术，控温，定时，超温报警;

通用多层翻转式烘干型食品级厢式干燥机采用了热风多层利用原理，适用于多种中草药、干果、蔬菜等片状、块状、条状、粒状物品的脱水干燥。用热风炉产生的纯净热风，热风温度50℃~160℃可控，采用加热干燥和通风干燥两种干燥脱水方式同时进行，加强热风通风量合理调整，多层烘干箱循环翻转，逐层烘干，充分利用热风，烘干脱水迅速，运行高效。
设备组成：
热风炉（配带强力风机）、风管、立式多层烘干箱、温控箱。
设备特点：
（1）干燥效果极好，成品率100%，脱水迅速，完全保持物品原有颜色和本质。
　　①提供的热风是纯净的热风，热风温度根据物品需求提供，由50℃-160℃，设定温度范围自动控制。

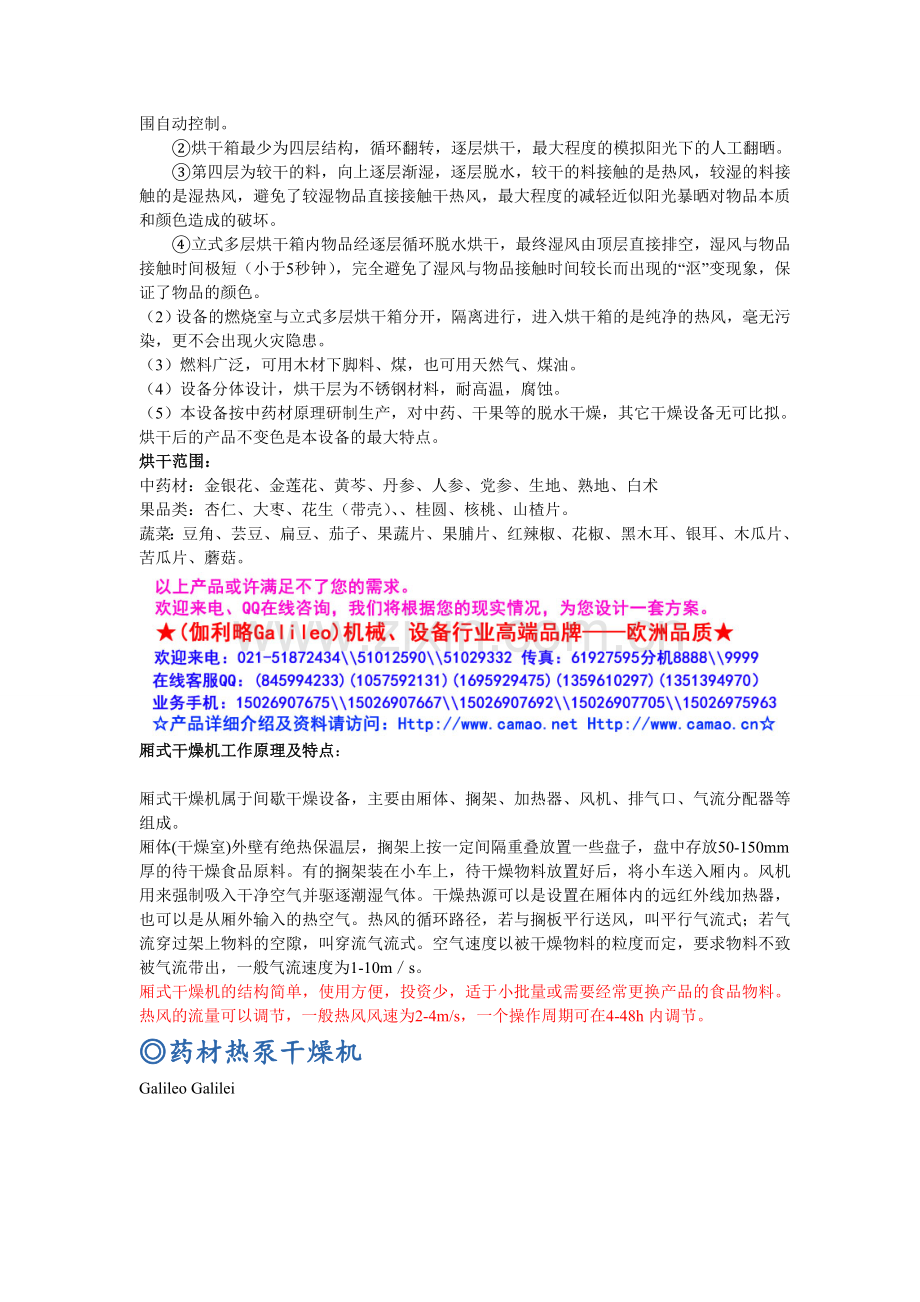

　　②烘干箱最少为四层结构，循环翻转，逐层烘干，最大程度的模拟阳光下的人工翻晒。
　　③第四层为较干的料，向上逐层渐湿，逐层脱水，较干的料接触的是热风，较湿的料接触的是湿热风，避免了较湿物品直接接触干热风，最大程度的减轻近似阳光暴晒对物品本质和颜色造成的破坏。
　　④立式多层烘干箱内物品经逐层循环脱水烘干，最终湿风由顶层直接排空，湿风与物品接触时间极短（小于5秒钟），完全避免了湿风与物品接触时间较长而出现的“沤”变现象，保证了物品的颜色。
（2）设备的燃烧室与立式多层烘干箱分开，隔离进行，进入烘干箱的是纯净的热风，毫无污染，更不会出现火灾隐患。
（3）燃料广泛，可用木材下脚料、煤，也可用天然气、煤油。
（4）设备分体设计，烘干层为不锈钢材料，耐高温，腐蚀。
（5）本设备按中药材原理研制生产，对中药、干果等的脱水干燥，其它干燥设备无可比拟。
烘干后的产品不变色是本设备的最大特点。
烘干范围：
中药材：金银花、金莲花、黄芩、丹参、人参、党参、生地、熟地、白术
果品类：杏仁、大枣、花生（带壳）、、桂圆、核桃、山楂片。
蔬菜：豆角、芸豆、扁豆、茄子、果蔬片、果脯片、红辣椒、花椒、黑木耳、银耳、木瓜片、苦瓜片、蘑菇。

厢式干燥机工作原理及特点：

厢式干燥机属于间歇干燥设备，主要由厢体、搁架、加热器、风机、排气口、气流分配器等组成。
厢体(干燥室)外壁有绝热保温层，搁架上按一定间隔重叠放置一些盘子，盘中存放50-150mm厚的待干燥食品原料。有的搁架装在小车上，待干燥物料放置好后，将小车送入厢内。风机用来强制吸入干净空气并驱逐潮湿气体。干燥热源可以是设置在厢体内的远红外线加热器，也可以是从厢外输入的热空气。热风的循环路径，若与搁板平行送风，叫平行气流式；若气流穿过架上物料的空隙，叫穿流气流式。空气速度以被干燥物料的粒度而定，要求物料不致被气流带出，一般气流速度为1-10m／s。
厢式干燥机的结构简单，使用方便，投资少，适于小批量或需要经常更换产品的食品物料。热风的流量可以调节，一般热风风速为2-4m/s，一个操作周期可在4-48h内调节。
◎药材热泵干燥机
Galileo Galilei

设备工作原理：
　　热泵除湿干燥与传统热风干燥的区别在于空气循环方式不同，干燥室空气降湿的方式也不同。热泵干燥时空气在干燥室与热泵干燥机间进行闭式循环，它利用热泵干燥机的制冷系统使来自干燥室的湿空气降温脱湿，当湿空气流经热泵蒸发器时，内部的低压制冷剂吸收空气的热量由液态变为气态，空气因降温而排出其中的大部分凝结水。来自蒸发器的低压制冷蒸汽由压缩机升压后送至冷凝器。当脱湿后的干冷空气流经冷凝器时，内部的高压制冷剂因冷凝而放出热量，外部的空气则被加热为热风又回到干燥室继续干燥木材。从冷凝器流出的高压制冷液经膨胀阀降压后流入蒸发器继续下一个循环；

　　热泵除湿干燥回热循环是在热泵除湿干燥机内增加回热器，使进入蒸发器的空气温度下降而进去冷凝器的空气温度上升；回热循环使蒸发器冷量用于空气降温减少（无效耗冷过程），而用于降温除湿过程冷量增加，使热泵干燥的最佳蒸发温度及最佳除湿量上升；增加回热循环的热泵除湿干燥比普通热泵干燥节能30%以上;

产品性能特点：
1、 采用热泵除湿闭式循环干燥方式，节约运行费用；无废气废热排放，无噪音污染，环保；
2、 采用我公司专利技术回热循环热泵除湿方式，拓宽了除湿机在工业干燥领域的应用，干燥性能比普通热泵除湿干燥节能30%以上，大大节约运行费用；
3、 中低温干燥方式（15-50℃/60℃/80℃），接近自然干燥，被干物品的品质好、色泽好、产品等级高，无污染，节能显著，而且更符合环保卫生要求。
4、 干燥过程中物料不变形、不开裂、不变色、不变质、不氧化、干燥彻底、干燥后复水性好、营养成分损失少，储存期长，比任何传统干燥设备更有效地保护干燥物的色、香、味、个体形态和有效成分。
5、 采用封闭循环干燥方式适用惰性环境干燥 (氮气、二氧化碳、氩气、氦气)，适用于易燃易爆物料、有害有毒物料、有刺激性气味物料、易氧化物料、需回收香气等易挥发成分的物料；
6、 PLC+触摸屏全自动控制方式，性能稳定，操作方便；采用可编程控制方式，可设定不同干燥曲线，满足不同种类物料干燥方式；
7、 干燥后期(减速干燥)可与传统蒸汽、电加热、红外线、微波干燥结合使用，缩短干燥周期及节约后期运行费用；
8、 采用国际知名品牌配套，充分保证整个机组及设备性能，谷轮压缩机，ACLO膨胀阀等；
9、 设置多重安全保护功能：相序保护、缺相保护、过载保护、高压保护、低压保护等。
10、 外观设计美观大方、机组占地面积小；
DDC系列高效热泵除湿干燥机技术参数

DDMB系列高效热泵除湿干燥机技术参数

DDM系列高效热泵除湿干燥机技术参数

适用行业:
木材、中药饮片、腊味、海产、果脯(蜜饯、凉果)、食用菌、海珍品、虫草、烟草、人参、豆豉、蔬菜种子、蔬菜、果胶、肠衣、皮革、泡沫板、休闲产品、热敏类化工物料。

热泵简介：
热泵技术是近年来在全世界倍受关注的新能源技术。人们所熟悉的“泵”是一种可以提高位能的机械设备，比如水泵主要是将水从低位抽到高位。而“热泵”是一种能从自然界的空气、水或土壤中获取低品位热能，经过电力做功，提供可被人们所用的高品位热能的装置。热泵是当今世界上最先进的能源利用系列产品。
热泵技术的先进性：
　　 节能: 热效率460%, 运行费用是燃气、燃油锅炉的1/3， 是电热水器的1/4，比太阳能低40%。 　　
　　 环保:无废热、废水、废气
　　 安全: 水电分离，无漏电危险 　　

◎药材热风循环型食品级厢式干燥机
Galileo Galilei

点击上面按钮，让图形进行演示。
工作原理：
适用于制药、化工、食品、农副产品、水产品、轻工、重工等行业物料及产品的加热固化、干燥脱水。如原料药、生药、中药饮片、浸膏、粉剂、颗粒、冲剂、水丸、包装瓶、颜料染料、脱水蔬菜、瓜果干、香肠、塑料树脂、电器元件、烘漆等。
说明：
加热热源蒸汽、电、远红外、气电两用，供用户选择
使用温度：蒸汽加热50-130℃，最高140℃
用电、远红外温度50-300℃ ，可配套自控系统或电脑控制系统，供用户选择
常用蒸汽压力0.2-0.8mpa(2-8kg/cm2)
配用电加热按1型计算15kw，实用5-8kw/h
特殊要求在定货时说明
非标烘箱价格面仪
使用温度大于140℃或小于60℃，要在定货时注明
本厂出厂烘车，烘盘尺寸统一，可以互换
烘盘尺寸：460X640X45mm

产品特点：
大部分热风在箱内循环，热效率高，节约能源。利用强制通风作用，箱内设有可调式分风板，物料干燥均匀，热源可采用蒸汽、热水、电、远红外，选择广泛。整机噪音小，运转平衡。温度自控，安装维修方便。适用范围广，可干燥各种物料，是通用干燥设备。

技术参数：
行业标准型号
型号规格
每次干燥量（kg）
配用功率（kw）
耗用蒸汽（kg/h）
散热面积（m2）
风量（m3/h）
上下温差（℃）
配用烘盘（只）
外形尺寸 宽×深×高（mm）
配套烘车（辆）
RXH-14-B
CT-Ⅰ
100
1.1
20
20
3400
±2
48
2430×1200×2375
2
RXH-27-B
CT-Ⅱ
200
1.1
40
40
5200
±2
96
2430×2200×2480
4
RXH-41-B
CT-Ⅲ
300
2.2
60
80
9800
±2
144
3430×2200×2620
6
RXH-54-B
CT-Ⅳ
400
2.2
80
100
9800
±2
192
4460×2200×2620
8
RXH-5-C
CT-C-O
25
0.45
5
5
3450
0
16
1280×1100×1750
0
RXH-7-C
CT-C-ⅠA
50
0.45
10
10
3450
±2
24
1400×1200×2000
1
RXH-14-C
CT-C-Ⅰ
120
0.45
18
20
3450
±2
48
2300×1200×2000
2
RXH-27-C
CT-C-Ⅱ
240
0.9
36
40
6900
±2
96
2300×2200×2000
4
RXH-27A-C
CT-C-ⅡA
240
0.9
36
40
6900
±2
96
4460×1200×2290
4
RXH-41-C
CT-C-Ⅲ
360
1.35
54
80
10350
±2
144
2300×3220×2000
6
RXH-42A-C
CT-C-Ⅲ
360
1.35
54
80
10350
±2
144
3430×2200×2000
6
RXH-54-C
CT-C-Ⅳ
480
1.8
72
100
13800
±2
192
4460×2200×2290
8
RXH-25-A
高效高温远红外灭菌烘箱
1200×1000×1600
1

厢式干燥机工作原理及特点：

厢式干燥机属于间歇干燥设备，其结构如图l0—1所示，主要由厢体、搁架、加热器、风机、排气口、气流分配器等组成。
厢体(干燥室)外壁有绝热保温层，搁架上按一定间隔重叠放置一些盘子，盘中存放50-150mm厚的待干燥食品原料。有的搁架装在小车上，待干燥物料放置好后，将小车送入厢内。风机用来强制吸入干净空气并驱逐潮湿气体。干燥热源可以是设置在厢体内的远红外线加热器，也可以是从厢外输入的热空气。热风的循环路径，若与搁板平行送风，叫平行气流式；若气流穿过架上物料的空隙，叫穿流气流式。空气速度以被干燥物料的粒度而定，要求物料不致被气流带出，一般气流速度为1-10m／s。
厢式干燥机的结构简单，使用方便，投资少，适于小批量或需要经常更换产品的食品物料。热风的流量可以调节，一般热风风速为2-4m/s，一个操作周期可在4-48h内调节。
◎药材多层翻转式烘干型食品级厢式干燥机
Galileo Galilei

通用多层翻转式烘干型食品级厢式干燥机采用了热风多层利用原理，适用于多种中草药、干果、蔬菜等片状、块状、条状、粒状物品的脱水干燥。用热风炉产生的纯净热风，热风温度50℃~160℃可控，采用加热干燥和通风干燥两种干燥脱水方式同时进行，加强热风通风量合理调整，多层烘干箱循环翻转，逐层烘干，充分利用热风，烘干脱水迅速，运行高效。
设备组成：
热风炉（配带强力风机）、风管、立式多层烘干箱、温控箱。
设备特点：
（1）干燥效果极好，成品率100%，脱水迅速，完全保持物品原有颜色和本质。
　　①提供的热风是纯净的热风，热风温度根据物品需求提供，由50℃-160℃，设定温度范围自动控制。
　　②烘干箱最少为四层结构，循环翻转，逐层烘干，最大程度的模拟阳光下的人工翻晒。
　　③第四层为较干的料，向上逐层渐湿，逐层脱水，较干的料接触的是热风，较湿的料接触的是湿热风，避免了较湿物品直接接触干热风，最大程度的减轻近似阳光暴晒对物品本质和颜色造成的破坏。
　　④立式多层烘干箱内物品经逐层循环脱水烘干，最终湿风由顶层直接排空，湿风与物品接触时间极短（小于5秒钟），完全避免了湿风与物品接触时间较长而出现的“沤”变现象，保证了物品的颜色。
（2）设备的燃烧室与立式多层烘干箱分开，隔离进行，进入烘干箱的是纯净的热风，毫无污染，更不会出现火灾隐患。
（3）燃料广泛，可用木材下脚料、煤，也可用天然气、煤油。
（4）设备分体设计，烘干层为不锈钢材料，耐高温，腐蚀。
（5）本设备按中药材原理研制生产，对中药、干果等的脱水干燥，其它干燥设备无可比拟。
烘干后的产品不变色是本设备的最大特点。
烘干范围：
中药材：金银花、金莲花、黄芩、丹参、人参、党参、生地、熟地、白术
果品类：杏仁、大枣、花生（带壳）、、桂圆、核桃、山楂片。
蔬菜：豆角、芸豆、扁豆、茄子、果蔬片、果脯片、红辣椒、花椒、黑木耳、银耳、木瓜片、苦瓜片、蘑菇。

厢式干燥机工作原理及特点：

厢式干燥机属于间歇干燥设备，主要由厢体、搁架、加热器、风机、排气口、气流分配器等组成。
厢体(干燥室)外壁有绝热保温层，搁架上按一定间隔重叠放置一些盘子，盘中存放50-150mm厚的待干燥食品原料。有的搁架装在小车上，待干燥物料放置好后，将小车送入厢内。风机用来强制吸入干净空气并驱逐潮湿气体。干燥热源可以是设置在厢体内的远红外线加热器，也可以是从厢外输入的热空气。热风的循环路径，若与搁板平行送风，叫平行气流式；若气流穿过架上物料的空隙，叫穿流气流式。空气速度以被干燥物料的粒度而定，要求物料不致被气流带出，一般气流速度为1-10m／s。
厢式干燥机的结构简单，使用方便，投资少，适于小批量或需要经常更换产品的食品物料。热风的流量可以调节，一般热风风速为2-4m/s，一个操作周期可在4-48h内调节。
◎药材食品级隧道式干燥机
Galileo Galilei

产品介绍：
　　 该系列款式新颖，具有升温快、保温好、操作简便、安全节能等特点。能生产各种糕点、面包、饼食、烤肉等食品，也能烘烤药材等。
适用范围:
　　广泛适合于食品加工厂、酒楼面包店、单位食堂等单位和个人使用。用该烤箱加工的食品色泽均匀、松脆可口、风味俱佳，充分迎合现代人的口味需求．

隧道式干燥机
隧道式干燥机的干燥室，如图l0—2所示，干燥室内通以热风，被干燥物料放在小车、运输带等输送设备上，沿干燥室内通道向前移动，物料的加料和卸料在干燥室两端进行。该机的热风与物料接触时间较长，容易控制，其热量利用率高达60％-80％。是蔬菜、水果、淀粉、鱼粉等食品大量生产使用的设备。

◎药材圆筒式干燥机
Galileo Galilei

产品描述
型回转筒干燥机是我公司近年来研制的新产品之一，主要用于糟渣类物料的前期干燥及松物的脱水烘干；通过利用筒内抄手的翻动物料，使湿物料与热风充分接触，同时，利用热风炉尾气对滚筒壁进行加热，增加传导传热，干燥效率高，能耗低。
工作原理
湿物料从干燥机一端投入后，在内筒均布的抄板器翻动下，物料在干燥器内均匀分布与分散，并与并流（逆流）的热空气充分接触，同时，干燥筒壁利用热风炉尾气进行二次加热，加快了干燥传热、传质推动力，在干燥过程中，物料在带有倾斜度的抄板和热气流的作用下，可调控的运动至干燥机另一段星形卸料阀排出成品。
特 点
● 机械化程度高，生产能力较大；● 通过筒体阻力小，功率低。● 料特性的适应性比较强；● 操作稳定，操作费用较低，产品干燥的均匀性好；● 变频控制转速，操作简单；● 热风炉尾气利用，节约能源；● 运行平稳噪声低，安全可靠。
应用范围
● 适用于化工、矿山、炼金等行业大颗粒、比重大物料干燥。如：矿石、高炉矿渣、煤、金属粉末、磷肥、硫铵。
● 特殊要求的粉状、颗粒状物料的干燥。如：酒槽渣、HP发泡剂，轻质碳酸钙、活性白土、磁粉、石墨、药渣。
● 低温干燥，且需大批量连续干燥的无聊。 ● 槽渣物料的前期干燥。
技术参数

形式
直接加热顺流式
直接加热顺流式
直接加热逆流式
直接加热逆流式
复合加热
复合加热
物料种类
糟渣类
叶类
高炉矿渣
硫胺
磷肥
煤
处理类
400
250
15000
20000
12000
5000
初含水量
75
73-90
6
1.5
5
6.5
终含水量
14-25
6
1
0.1
0.1
0.1
平均粒径
0.3

4.7
0.5-1.7
0.5
5
物料堆积重度
500
80
1890
1100
1500
750
热风量
18000
10000
10750
9800
6500
16000
入口气体温度
180
160
500
180
650
570
物料出口温度
50
50
100
70
80
75
加热方式
煤.气
煤.气
重油
燃烧热风炉
重油
重油
装料系数
15
18
7
7.5
7.8
18
转速
15
10
3.5
3
4
2
倾斜度
0.04
0.05
0.03
0.05
0.05
0.043
抄板数目
500
80
12
22
内筒外面8外筒内面16
6.12
干燥器直径
1.0
1.0
2
2.3
外筒2内筒0.84
外筒2.4内筒0.95
干燥器长度
7.5
9
17
15
10
16
驱动功率
1.1
1.5
15
11
11
15
圆筒式干燥机
圆筒式干燥机的主体是回转的圆筒体，筒体略带倾斜，便于出料。
一、圆筒式干燥机的工作原理
湿物料从左端上部加入，借助圆筒的缓慢转动，在重力、圆筒倾角和进料压力的作用下从高端向低端移动，并与通过筒内的热风或加热壁面进行有效接触而被干燥，干燥后的产品从右端下部收集。筒体内壁上装有抄板，随着圆筒的回转，抄板可将物料抄起又洒下，使物料与热风的接触表面增大，以提高干燥速率并促进物料向前移动。干燥所用的热载体一般为热空气、烟道气或水蒸气等。如果热载体直接与物料接触，则经过干燥机后，通常用旋风分离器将气体中夹带的细粒物料收集起来，废空气排出。
三、圆筒式干燥机的特点
与其他干燥设备相比，圆筒式干燥机具有以下特点。
(1) 优点
①连续生产，生产能力大；
②结构较简单，操作方便，故障少，维修费用低；
③适用范围广，操作弹性大，生产上允许产品的产量有较大波动范围。
(2)缺点
①设备庞大，一次性投资较大；
②热容量系数小，热效率较低(蒸汽管式回转干燥机除外)；
③小颗粒物料在机内停留时间较长，不适于对品质均匀性及食品质量要求严格的物料多用于水分较多而受热变性影响较小的食品加工，如砂糖、豆粕、鱼粉、酒糟等。

◎药材脱水型食品级厢式干燥机
Galileo Galilei

性能特点:
1、物料箱采用优质进口不锈钢材，完全符合出口食品卫生标准。
2、风机采用多叶离心风机，机箱风量大、高风压、低噪声、低能耗具有节能、高效等特点。
3、温度采用自动控制系统，操作方便，性能稳定。
4、适用范围广，可干燥各种物料，是通用干燥设备。脱水后的成品，其色、香、味基本保持不变。
适应范围:
　　 箱式脱水适用于制药、化工、食品、农副产品等行业物料及产品的干燥脱水、加热固化。如原料药、中药、脱水蔬菜、瓜果干等农产品的脱水加工。

厢式干燥机工作原理及特点：

厢式干燥机属于间歇干燥设备，其结构如图l0—1所示，主要由厢体、搁架、加热器、风机、排气口、气流分配器等组成。
厢体(干燥室)外壁有绝热保温层，搁架上按一定间隔重叠放置一些盘子，盘中存放50-150mm厚的待干燥食品原料。有的搁架装在小车上，待干燥物料放置好后，将小车送入厢内。风机用来强制吸入干净空气并驱逐潮湿气体。干燥热源可以是设置在厢体内的远红外线加热器，也可以是从厢外输入的热空气。热风的循环路径，若与搁板平行送风，叫平行气流式；若气流穿过架上物料的空隙，叫穿流气流式。空气速度以被干燥物料的粒度而定，要求物料不致被气流带出，一般气流速度为1-10m／s。
厢式干燥机的结构简单，使用方便，投资少，适于小批量或需要经常更换产品的食品物料。热风的流量可以调节，一般热风风速为2-4m/s，一个操作周期可在4-48h内调节。
◎药材脱水带式干燥机
Galileo Galilei

产品介绍：
果蔬药材脱水带式干燥机是在传统网带式干燥机基础上研究开发的特种型设备，具有较强的针对性，实用性，能源效率高．广泛适用于各类地区性和季节性蔬菜、果品的脱水干燥。如：蒜片、南瓜、魔芋、白萝卜、山药、竹笋等。我们在为用户生产制作设备时， 根据所需干燥产品的特性，用户工艺要求，结合几十年来积累的经验，为用户设计制作出最适用．品质最佳的蔬菜干燥设备。
果蔬药材脱水带式干燥机是成批生产用的自动化连续式干燥设备，主要有带式输送机，漂烫机，蔬菜清洗机，自动上料机，干燥主机。燃煤热风炉，传动，控制系统等组成。具有自动进料，自动出料，自动控制的功能，热能用量少，生产效率高，操作简单，维修方便，适用范围广。可自动调温，自动调速，可适用于青梗菜、卷心菜、胡萝卜、黄瓜、南瓜、木薯片、青刀豆、蒜苗、中药材片、山药、枸杞、姜片、大葱、竹笋、芋籽等根茎、茎杆、茎叶类、果品类、槟榔、大枣、葡萄、枸杞、苹果片、猕猴桃片物料等多种蔬菜，药材，苹果类的脱水干燥，是目前脱水蔬菜行业自动化程度较高的干燥设备。对温度不允许高的物料尤为合适；改系列干燥机具有干燥速度快。蒸发强度高。产品质量高的特点。
果蔬药材脱水带式干燥机是烘干物料同于重力的作用，从上层网带慢慢掉落到下层网带的时侯实现了物料的均与翻身，热风充分的和物料接触干燥，蒸发水份从而提高了干燥质量，保证了物料干燥的均匀度。进、出料端在设备的两端，加料采用自动上料机，采用变频控制，可以根据各种物料的性质调节。出料端是采用自动出料，操作非常方便，本设备生产成本低，企业利润高。是脱水蔬菜、中药材饮片、果品行业最理想的先进干燥加工设备。
工作原理：
蔬菜脱水干燥机分别有加料器、干燥床、热交换器及排湿风机等主要部件组成。
干燥机工作时．冷空气通过热交换器进行加热，采用科学合理的循环方式，使热空气穿流通过床面上的被干燥物料进行均匀的热质交换，机体各单元内热气流在循环风机的作用下进行热风循环，最后排出低温高湿度的空气，平稳高效地完成整个干燥过程

性能特点：
干燥面积、风压、风量、干燥温度网带运转速度均可调节．以适应蔬菜的特性及品质要求。
可根据蔬菜特点，采用不同的工艺流程及添加配套必要的辅助设备
适应物料
能满足根、茎、叶类条状、块状、片状、大颗粒状等蔬菜物料的干燥和大批量连续生产，同时能最大限度的保留产品的营养成份及颜色等。
干燥的典型物料有：蒜片、南瓜、胡萝卜、魔芋、山药、竹笋、辣根、洋葱、苹果等

带式干燥机
一、概述
带式干燥机由若干个独立的单元段所组成，每个单元段包括循环风机、加热装置、单独或公用的新鲜空气抽入系统和尾气排出系统。因此，对干燥介质数量、温度、湿度和尾气循环量等操作参数，可独立控制，从而保证工作的可靠性和操作条件的优化。带式干燥机操作灵活，湿物料进料、干燥过程在完全密封的箱体内进行，自动化程度高，劳动条件好，避免了粉尘的外泄。
带式干燥机的被干燥物料随同输送带移动，物料颗粒间的相对位置比较固定，干燥时间基本相同。带式干燥机非常适用于要求干燥物料色泽变化一致或湿含量均匀的物料干燥。结构简单，常用于干燥速度要求较低、干燥时间较长，在干燥过程中工艺操作条件要保持恒定的场合，如谷物类、米饼类食品。

◎药材真空低温连续干燥机
Galileo Galilei

MJ系列全自动真空低温连续干燥机是本公司技术人员在对常规的喷雾干燥和冷冻干燥的优缺点进行了反复的比较后研制开发成功的一种全新概念的真空干燥机、全自动带式真空低温连续干燥机、高效节能型干燥设备。
　　在中药、西药、化工、食品、保健品等行业的产品干燥中，喷雾干燥优势在于投资成本，但产品的溶解性、原味及粉末的形状存在较大的缺陷，对粘度稍高和有热敏性要求的产品更是无能为力。常规冷冻干燥能够得到出色的产品溶解性和高质量的产品，可是产量又太低，且成本昂贵。
　　MJ系列全自动真空低温连续干燥机的各项工艺指标正好介于上述两种设备之间，它能使干燥制品内部形成多孔疏松状，保留产品的原有物料性质，外观良好，由于是真空低温干燥，因此可以满足极大部分热敏性物料的加工要求。
　　MJ系列全自动真空低温连续干燥机突破了真空状态下的连续进出料的技术难题，使静态干燥成功转化为动态干燥。在大幅度提高了干燥制品产量的同时，又使得生产成本全面下降。
　　MJ系列全自动真空低温连续干燥机尤其适合喷雾干燥及真空烘箱难以解决的高粘度、高脂、高糖类等物料的干燥。并且能很好的保持产品批量的稳定性和一致性。
主要特点：
1.全套工艺自动化、管道化、连续化
2.实现真空条件下连续进料、连续出料
3.真空状态下完成干燥、粉碎、制粒
4.生产运行成本是真空烘箱、喷雾干燥的1/3，是冷冻干燥的1/6
5.操作工人最多两名，大大降低了人力成本
6.干燥温度可根据物料工艺要求可调（25℃～150℃）
7.热敏性物料不变性、不染菌
8.30～60分钟开始连续出干粉，干粉出率99%
9.能解决高粘度、难干燥的各种液体及固体物料干燥
10.在线自动清洗，符合GMP要求
适于食品、化学品、医药品等200种以上的干燥。

各种菜汤、酵母精

果汁(水果)浓缩物-饮料、糕点

*　胡萝卜
*　甜菜
*　芹菜
*　洋葱
*　蒜、 西红柿、 作料类
*　牛骨、猪骨、鸡肉精
*　速溶汤混合物
*　酵母
*　大黄
*　各种蛋白质(氨基酸)

*　饮料、糕点、冰淇凌
　 蛋糕
*　酸乳酪等的素材
*　水果汁粉末(苹果、
　 梨、杏、桔子、葡萄
　 、柠檬、番木瓜、芒
　 果等)
*　浆果类(葡萄、草莓
　 、乌饭果)
*　果胶

化学产品类

含有可可、砂糖的产品

*　合成赖氨酸(L赖氨
　 酸)
*　抗生物质
*　粉末天然漆

*　奶粉
*　咖啡
*　高热量水果
*　糖精
*　营养价值低的
*　甜味料
*　巧克力(可可)

酵素、维生素类，啤酒酿造的凝聚物、中间生成物

医药用植物精类

*　淀粉酶
*　维生素根基的中间生成物
*　天然维生素根基的中间生成物
*　天然维生素的混合物
*　啤酒酵母
*　麦芽精(麦芽糖，麦芽汁)
*　啤酒花精

*　中药精
*　七叶树果实
*　芦荟
*　含各种维生素的强壮剂

技术参数：

型号
Type

直径
Diameter

mm
基本
长度
Length

mm

高度
Height

mm
干燥
温度
Drying

℃
进料
含水
Moisture content of feeding material
%
干料
含湿
Moisture content after dried
%
水蒸
发量
Water evaporating capacity

kg/h
主机配
电容量
Dryer electrical power

kw
配套
热源
Matched heat source
清洗
压力
Cleaning pressure

MPa
MJ100-1
1000
5000
2200
20-150
20-80
1～4
2～3
4.00
蒸汽
或热水
或热油

Steam
or
hot water
or
hot oil
0.3~1.0
MJ100-2
1200
6500
2500
20-80
1～4
5～10
4.08
0.3~1.0
MJ100-3
1400
6500
2500
20-80
1～4
10～15
5.00
0.3~1.0
MJ101-3
2200
10500
3500
20-80
1～4
20～30
6.00
0.3~1.0
MJ101-4
2200
10500
3500
20-80
1～4
25～40
7.10
0.3~1.0
MJ101-5
2200
10500
3500
20-80
1～4
30～50
12.00
0.3~1.0
MJ102-4
2200
12600
3500
20-80
1～4
40～60
12.00
0.3~1.0
MJ102-5
2200
12600
3500
20-80
1～4
60～80
14.00
0.3~1.0
MJ103-4
2200
15000
3500
20-80
1～4
70～90
14.50
0.3~1.0
MJ103-5
2200
15000
3500
20-80
1～4
80～100
15.50
0.3~1.0
MJ103-6
2200
15000
4000
20-80
1～4
90～120
16.50
0.3~1.0
MJ103-8
2800
17000
4500
20-80
1～4
140～160
18.50
0.3~1.0
MJ103-10A
2800
17000
4500
20-80
1～4
160～200
25.50
0.3~1.0
MJ103-10B
2800
17000
4500
20-80
1～4
180～220
25.50
0.3~1.0

注：蒸发量的大小与干燥工艺温度高低密切相关

真空干燥机
一、真空干燥的原理及特点
食品物料的真空干燥和常压下的干燥原理相同，只是由于在真空状态下，水分的蒸发温度较常压下的蒸发温度低。真空度越高，蒸发温度越低，因此整个干燥过程可以在较低的温度下进行。
真空干燥的特点是：
①干燥过程中物料的温度低，无过热现象，水分易于蒸发，干燥产品可形成多孔结构，有较好的溶解性、复水性，有较好的色泽和口感。
②干燥产品的最终含水量低。
③干燥时间短，速度快。
④干燥时所采用的真空度和加热温度范围较大，通用性好。
⑤设备投资和动力消耗高于常压热风干燥。
二、真空干燥设备
真空干燥需要在密封的环境内进行，真空干燥的设备一般是在常压干燥的设备外，加上密封和真空设备即可。较多使用的是箱式真空干燥机，也有带式和搅拌式真空干燥机，用蒸汽或热水提供蒸发热量。用真空泵或水力喷射器产生真空度。常用的真空泵有水环式真空泵(图2—26)和往复式真空泵。
(一)箱式真空干燥机
箱式真空干燥机是在常压箱式干燥机基础上加装密封和增加真空泵，使物料在干燥箱内在一定的真空度下进行干燥

(二)带式真空干燥机
带式真空干燥机是连续式真空干燥机(图10—13)。由干燥室、加热和制冷系统、原料供给系统和真空系统等部分组成，用于液料或浆料的干燥。干燥室内设置有传送带，带下设加热和冷却装置，顺序地形成加热区和冷却区，其中加热区又分为4段或5段，第一、二段采用蒸气加热，进行恒速干燥，第三、四段进行减速干燥，第五段进行均质，后三段采用热水加热。根据产品干燥工艺要求，各段的操作温度可以调节。

连花清瘟胶囊醇提部分浸膏的带式真空干燥工艺优选。 处方中连翘、炙麻黄、大黄等4味药为醇提工艺,该提取液黏度大不能用喷雾干燥设备干燥,用恒温干燥箱干燥对麻黄碱鉴别和连翘苷含量有影响,而且干燥时间长(约7),不适合连续大生产。为了保证药物的最佳疗效并提高生产效率,作者通过连续真空干燥设备对醇提浸膏干燥工艺进行优选。
根据影响真空干燥的3个主要因素:干燥温度(A)、加料速度(B)、履带速度(C),在固定浸膏比重(1：20)和真空干燥真空度(0.1MPa)的基础上,分别选取以上3个水平进行考察,以干燥后样品的水分、金银花对照药材鉴别、大黄酸鉴别、盐酸麻黄碱鉴别、连翘苷含量为综合指标,采用正交试验表进行正交试通过正交实验得到干燥温度90℃,加料速度8L.h-1,履带速度15cm.min-1。
带式真空干燥技术在穿心莲浸膏干燥中的应用。由于穿心莲是清热解毒的传统中药之一,在临床上应用广泛。在生产穿心莲干浸膏过程中,传统的干燥方法是用喷雾干燥和箱式真空干燥两种方法,这两种方法干燥的干浸膏在贮存或制剂过程中极易吸收水份,并结坚硬团块而不易打碎本研究采用BVD系列数字化带式真空干燥机对穿心莲浸膏进行低温干燥,同时与传统的干燥设备进行测试对比,取得了较好的效果。
1 数字化带式真空干燥机组的工作原理
数字化带式真空干燥机组是一种连续进料、连续出料形式的高真空度干燥设备,它是将待干燥的中药料液通过变频螺杆泵送入高度真空的干燥机内部,物料被连续地被涂布在缓缓移动的干燥机内的多条干燥带上,干燥带在调速电机驱动下以设定的速度向前运动,每条干燥带的下面都有三段独立的加热板和一段冷却板,干燥带与加热板、冷却板紧密接触,以接触传热的方式将干燥所需要的能量传递给带上物料。当干燥物料从机组筒体的一端运动到另一端时,物料已经干燥并经过冷却,干燥后的物料从干燥带上剥离,然后通过一个粉碎装置粉碎后,再通过真空蝶阀出料到料桶中。

2.带式真空干燥机的特点
1.1 中药提取产品多为天然药物经过水提、醇提或其它有机溶剂提取、浓缩的产物,由于物料直接进入高真空度容器内,经过一段时间缓慢干燥(干燥时间:30~60min),干燥后所得的颗粒有一定程度的结晶效应,从微观结构上看内部有微孔。直接粉碎到所需要的粒径后,颗粒的流动性很好,可以直接压片或者填充胶囊,同时颗粒具有微观的疏松结构,速溶性极好;而且颗粒的外观好,对于速溶(颗粒剂)产品,可以提升产品的档次。
1.2 带式真空干燥机的适应范围广,对于绝大多数的天然植物的提取物,都可以适用。尤其是对于粘性高、易结团、热塑性、热敏性的物料,不适宜或者无法采用喷雾干燥的物料,用带式真空干燥机干燥是最佳选择。而且,可以直接将浓缩浸膏送入带式真空干燥机进行干燥,无需添加任何辅料,这样可以减少最终产品的用量,提高产品档次。同时,在高真空度状况下干燥,干燥温度较低,有利于保持浸膏的原色原味。
1.3 带式真空干燥机分别在机身的一端连续进料、另一端连续出料,配料和出料部分都可以设置在洁净间中,整个干燥过程完全封闭,不与外界环境接触,符合GMP的要求。
1.4 与箱式干燥相比,带式真空干燥的优点是:料层薄、干燥快、物料受热时间短;物料松脆,容易粉碎;隔离操作,避免污染;动态操作,不易结垢;流水作业,自动控制。
1.5 喷雾干燥是直接把提取液变成干粉,干燥快,连续作业，但其缺点则是粉过细而非颗粒状,粉剂致密而水溶性差,易使浸膏吸收水分
