光扩散PC相关资料.doc

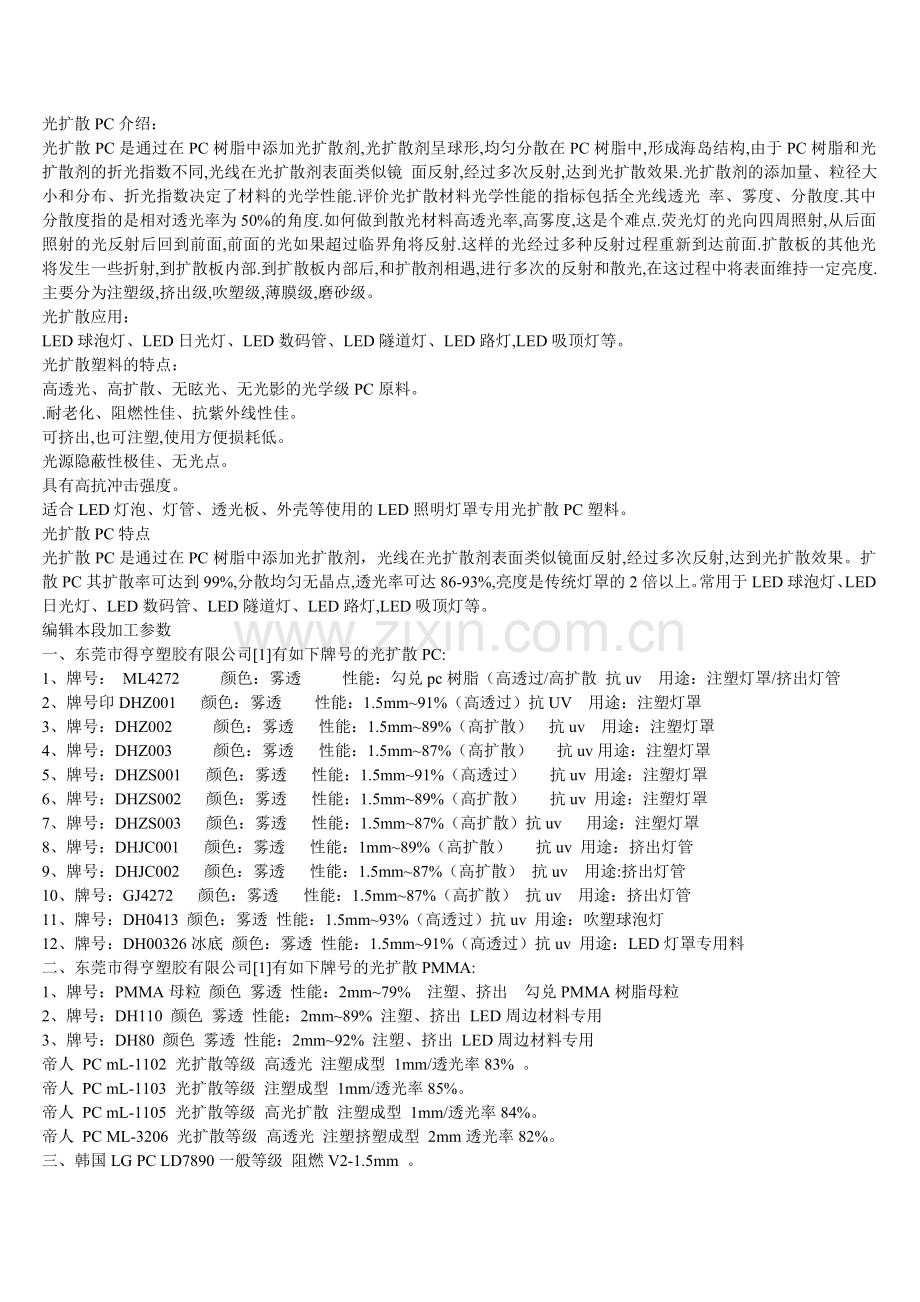

光扩散PC介绍：
光扩散PC是通过在PC树脂中添加光扩散剂,光扩散剂呈球形,均匀分散在PC树脂中,形成海岛结构,由于PC树脂和光扩散剂的折光指数不同,光线在光扩散剂表面类似镜 面反射,经过多次反射,达到光扩散效果.光扩散剂的添加量、粒径大小和分布、折光指数决定了材料的光学性能.评价光扩散材料光学性能的指标包括全光线透光 率、雾度、分散度.其中分散度指的是相对透光率为50%的角度.如何做到散光材料高透光率,高雾度,这是个难点.荧光灯的光向四周照射,从后面照射的光反射后回到前面,前面的光如果超过临界角将反射.这样的光经过多种反射过程重新到达前面.扩散板的其他光将发生一些折射,到扩散板内部.到扩散板内部后,和扩散剂相遇,进行多次的反射和散光,在这过程中将表面维持一定亮度.
主要分为注塑级,挤出级,吹塑级,薄膜级,磨砂级。
光扩散应用：
LED球泡灯、LED日光灯、LED数码管、LED隧道灯、LED路灯,LED吸顶灯等。
光扩散塑料的特点：
高透光、高扩散、无眩光、无光影的光学级PC原料。
.耐老化、阻燃性佳、抗紫外线性佳。
可挤出,也可注塑,使用方便损耗低。
光源隐蔽性极佳、无光点。
具有高抗冲击强度。
适合LED灯泡、灯管、透光板、外壳等使用的LED照明灯罩专用光扩散PC塑料。
光扩散PC特点
光扩散PC是通过在PC树脂中添加光扩散剂，光线在光扩散剂表面类似镜面反射,经过多次反射,达到光扩散效果。扩散PC其扩散率可达到99%,分散均匀无晶点,透光率可达86-93%,亮度是传统灯罩的2倍以上。常用于LED球泡灯、LED日光灯、LED数码管、LED隧道灯、LED路灯,LED吸顶灯等。
编辑本段加工参数
一、东莞市得亨塑胶有限公司[1]有如下牌号的光扩散PC:
1、牌号： ML4272 颜色：雾透 性能：勾兑pc树脂（高透过/高扩散 抗uv 用途：注塑灯罩/挤出灯管
2、牌号印DHZ001 颜色：雾透 性能：1.5mm~91%（高透过）抗UV 用途：注塑灯罩
3、牌号：DHZ002 颜色：雾透 性能：1.5mm~89%（高扩散） 抗uv 用途：注塑灯罩
4、牌号：DHZ003 颜色：雾透 性能：1.5mm~87%（高扩散） 抗uv用途：注塑灯罩
5、牌号：DHZS001 颜色：雾透 性能：1.5mm~91%（高透过） 抗uv 用途：注塑灯罩
6、牌号：DHZS002 颜色：雾透 性能：1.5mm~89%（高扩散） 抗uv 用途：注塑灯罩
7、牌号：DHZS003 颜色：雾透 性能：1.5mm~87%（高扩散）抗uv 用途：注塑灯罩
8、牌号：DHJC001 颜色：雾透 性能：1mm~89%（高扩散） 抗uv 用途：挤出灯管
9、牌号：DHJC002 颜色：雾透 性能：1.5mm~87%（高扩散） 抗uv 用途:挤出灯管
10、牌号：GJ4272 颜色：雾透 性能：1.5mm~87%（高扩散） 抗uv 用途：挤出灯管
11、牌号：DH0413 颜色：雾透 性能：1.5mm~93%（高透过）抗uv 用途：吹塑球泡灯
12、牌号：DH00326冰底 颜色：雾透 性能：1.5mm~91%（高透过）抗uv 用途：LED灯罩专用料
二、东莞市得亨塑胶有限公司[1]有如下牌号的光扩散PMMA:
1、牌号：PMMA母粒 颜色 雾透 性能：2mm~79% 注塑、挤出 勾兑PMMA树脂母粒
2、牌号：DH110 颜色 雾透 性能：2mm~89% 注塑、挤出 LED周边材料专用
3、牌号：DH80 颜色 雾透 性能：2mm~92% 注塑、挤出 LED周边材料专用
帝人 PC mL-1102 光扩散等级 高透光 注塑成型 1mm/透光率83% 。
帝人 PC mL-1103 光扩散等级 注塑成型 1mm/透光率85%。
帝人 PC mL-1105 光扩散等级 高光扩散 注塑成型 1mm/透光率84%。
帝人 PC ML-3206 光扩散等级 高透光 注塑挤塑成型 2mm透光率82%。
三、韩国LG PC LD7890一般等级 阻燃V2-1.5mm 。

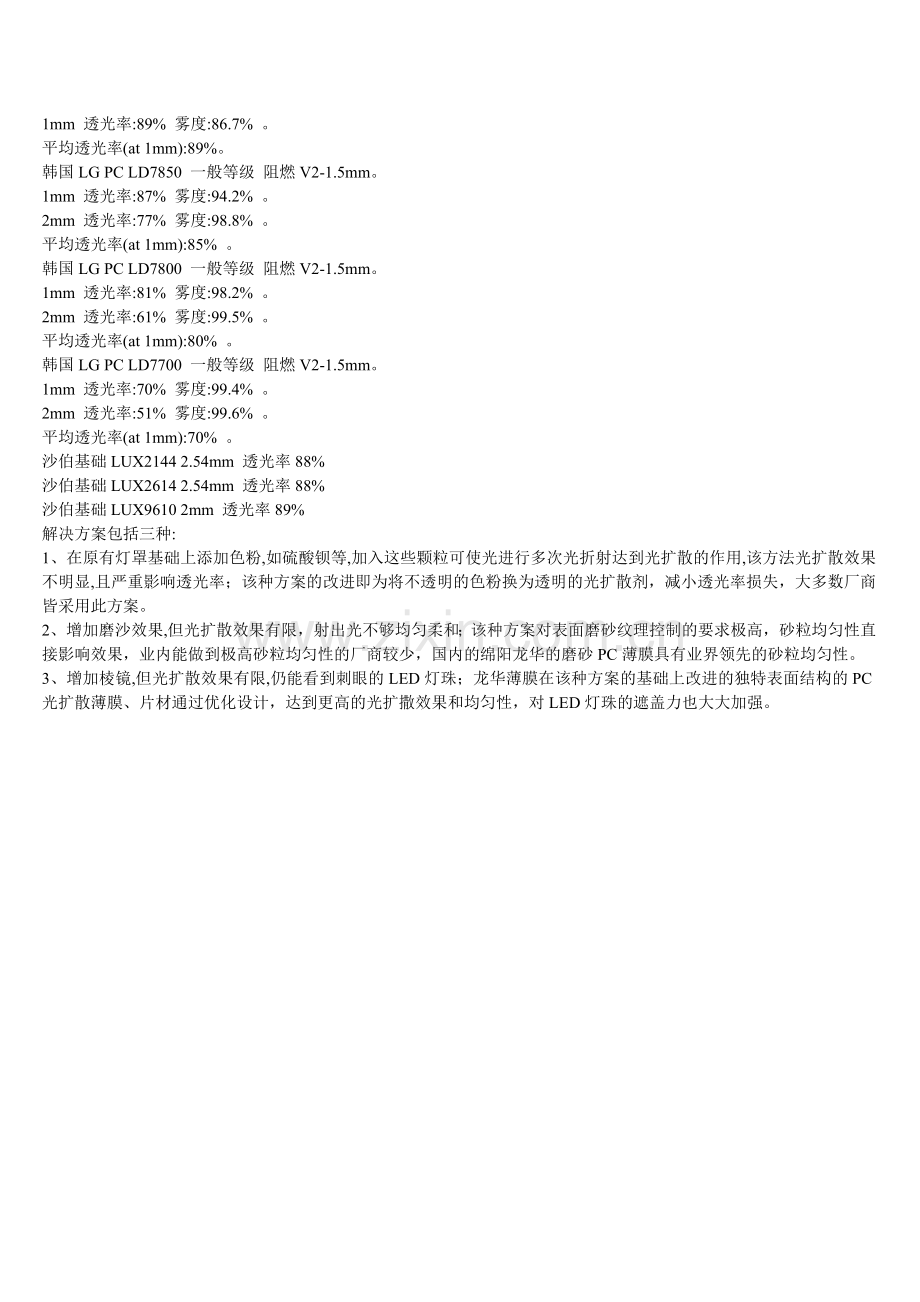

1mm 透光率:89% 雾度:86.7% 。
平均透光率(at 1mm):89%。
韩国LG PC LD7850 一般等级 阻燃V2-1.5mm。
1mm 透光率:87% 雾度:94.2% 。
2mm 透光率:77% 雾度:98.8% 。
平均透光率(at 1mm):85% 。
韩国LG PC LD7800 一般等级 阻燃V2-1.5mm。
1mm 透光率:81% 雾度:98.2% 。
2mm 透光率:61% 雾度:99.5% 。
平均透光率(at 1mm):80% 。
韩国LG PC LD7700 一般等级 阻燃V2-1.5mm。
1mm 透光率:70% 雾度:99.4% 。
2mm 透光率:51% 雾度:99.6% 。
平均透光率(at 1mm):70% 。
沙伯基础LUX2144 2.54mm 透光率88%
沙伯基础LUX2614 2.54mm 透光率88%
沙伯基础LUX9610 2mm 透光率89%
解决方案包括三种:
1、在原有灯罩基础上添加色粉,如硫酸钡等,加入这些颗粒可使光进行多次光折射达到光扩散的作用,该方法光扩散效果不明显,且严重影响透光率；该种方案的改进即为将不透明的色粉换为透明的光扩散剂，减小透光率损失，大多数厂商皆采用此方案。
2、增加磨沙效果,但光扩散效果有限，射出光不够均匀柔和；该种方案对表面磨砂纹理控制的要求极高，砂粒均匀性直接影响效果，业内能做到极高砂粒均匀性的厂商较少，国内的绵阳龙华的磨砂PC薄膜具有业界领先的砂粒均匀性。
3、增加棱镜,但光扩散效果有限,仍能看到刺眼的LED灯珠；龙华薄膜在该种方案的基础上改进的独特表面结构的PC光扩散薄膜、片材通过优化设计，达到更高的光扩撒效果和均匀性，对LED灯珠的遮盖力也大大加强。
