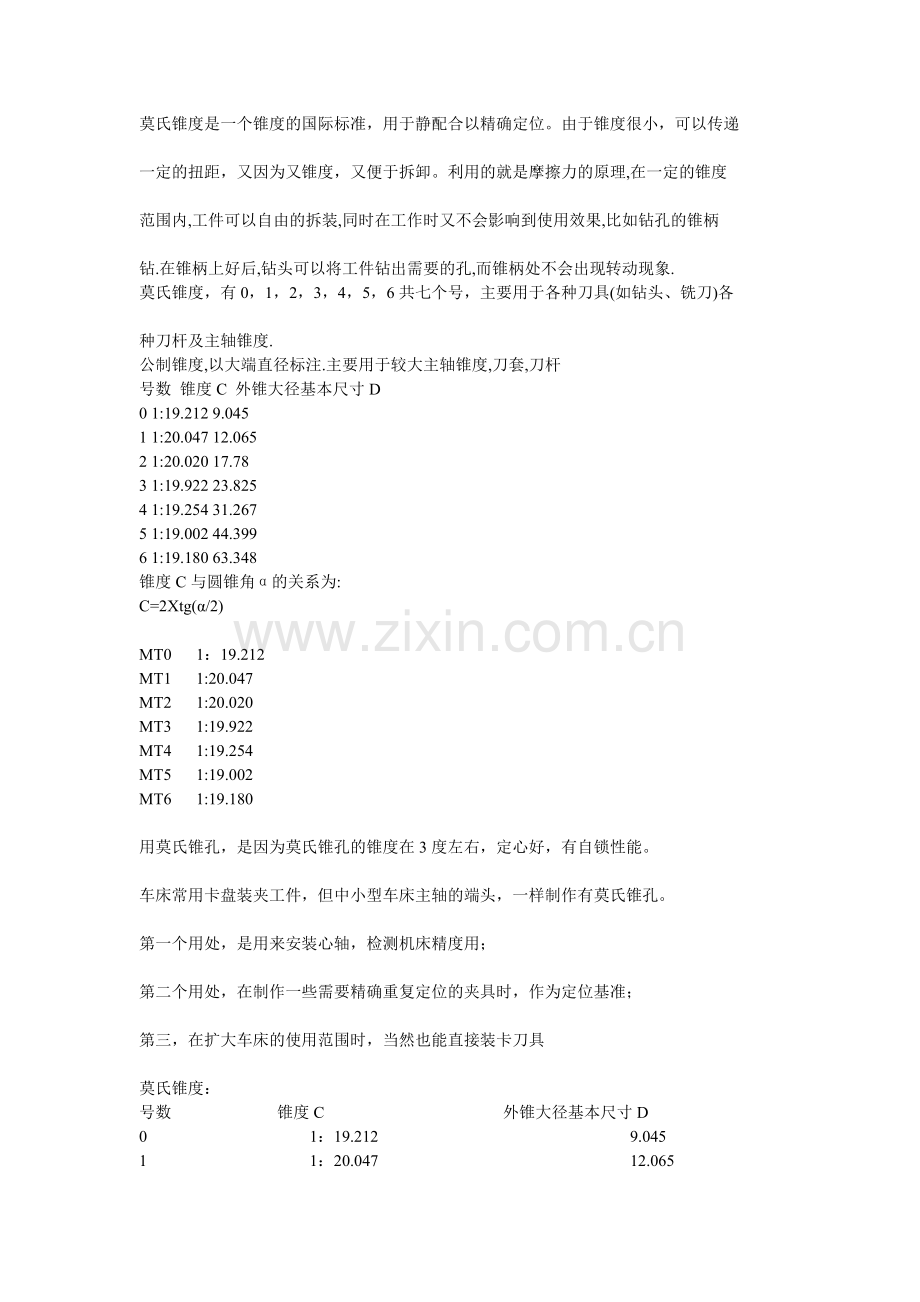

莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。由于锥度很小，可以传递

一定的扭距，又因为又锥度，又便于拆卸。利用的就是摩擦力的原理,在一定的锥度

范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔的锥柄

钻.在锥柄上好后,钻头可以将工件钻出需要的孔,而锥柄处不会出现转动现象.
莫氏锥度，有0，1，2，3，4，5，6共七个号，主要用于各种刀具(如钻头、铣刀)各

种刀杆及主轴锥度.
公制锥度,以大端直径标注.主要用于较大主轴锥度,刀套,刀杆
号数 锥度C 外锥大径基本尺寸D
0 1:19.212 9.045
1 1:20.047 12.065
2 1:20.020 17.78
3 1:19.922 23.825
4 1:19.254 31.267
5 1:19.002 44.399
6 1:19.180 63.348
锥度C与圆锥角α的关系为:
C=2Xtg(α/2)

MT0 1：19.212
MT1 1:20.047
MT2 1:20.020
MT3 1:19.922
MT4 1:19.254
MT5 1:19.002
MT6 1:19.180

用莫氏锥孔，是因为莫氏锥孔的锥度在3度左右，定心好，有自锁性能。

车床常用卡盘装夹工件，但中小型车床主轴的端头，一样制作有莫氏锥孔。

第一个用处，是用来安装心轴，检测机床精度用；

第二个用处，在制作一些需要精确重复定位的夹具时，作为定位基准；

第三，在扩大车床的使用范围时，当然也能直接装卡刀具

莫氏锥度：
号数 锥度C 外锥大径基本尺寸D
0 1：19.212 9.045
1 1：20.047 12.065
2 1：20.020 17.78
3 1：19.922 23.825
4 1：19.254 31.267
5 1：19.002 44.399

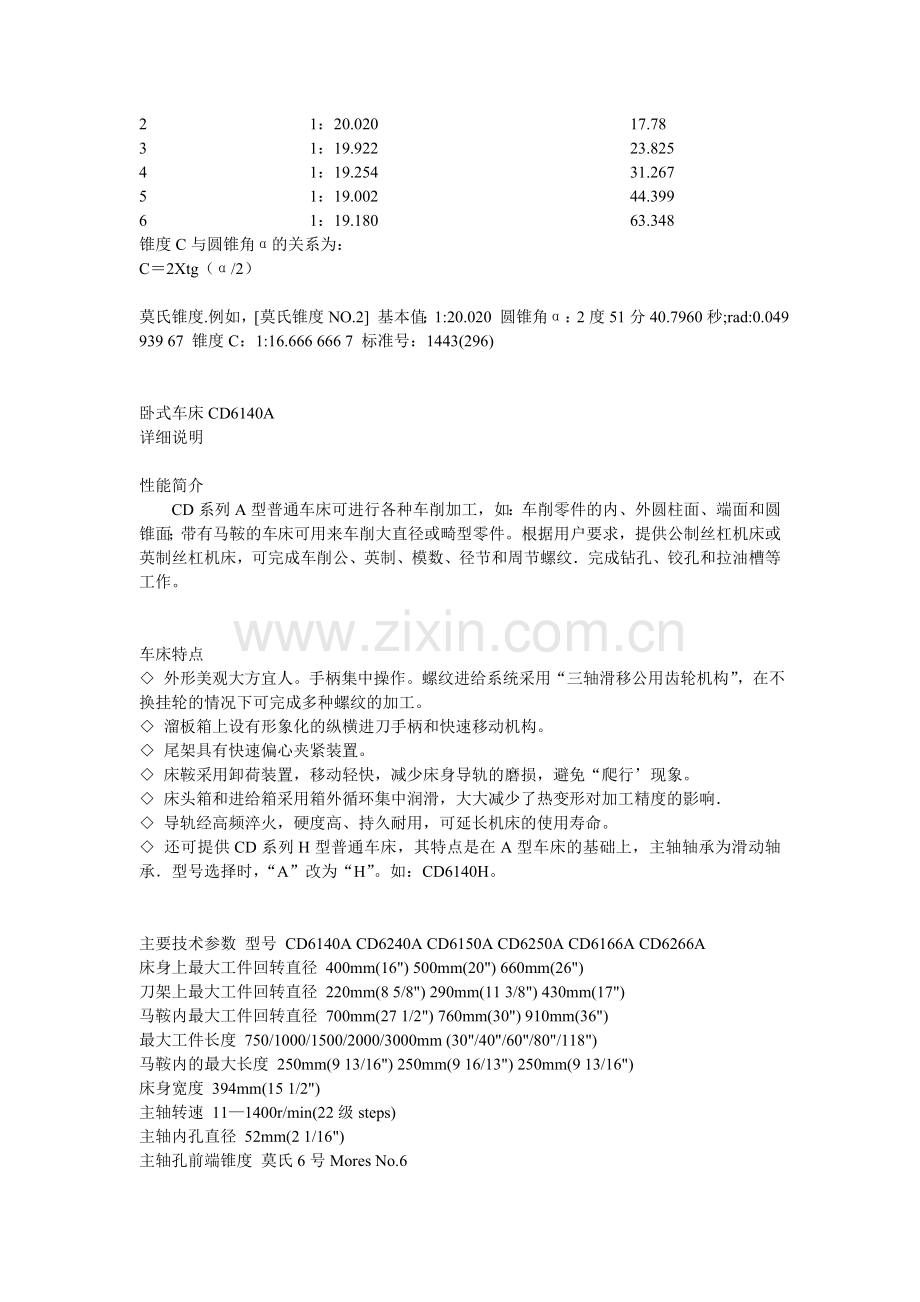

6 1：19.180 63.348
锥度C与圆锥角α的关系为：
C＝2Xtg（α/2）

莫氏锥度.例如，[莫氏锥度NO.2] 基本值：1:20.020 圆锥角α：2度51分40.7960秒;rad:0.049 939 67 锥度C：1:16.666 666 7 标准号：1443(296)

卧式车床CD6140A
详细说明

性能简介
　　CD系列A型普通车床可进行各种车削加工，如：车削零件的内、外圆柱面、端面和圆锥面；带有马鞍的车床可用来车削大直径或畸型零件。根据用户要求，提供公制丝杠机床或英制丝杠机床，可完成车削公、英制、模数、径节和周节螺纹．完成钻孔、铰孔和拉油槽等工作。

车床特点
◇ 外形美观大方宜人。手柄集中操作。螺纹进给系统采用“三轴滑移公用齿轮机构”，在不换挂轮的情况下可完成多种螺纹的加工。
◇ 溜板箱上设有形象化的纵横进刀手柄和快速移动机构。
◇ 尾架具有快速偏心夹紧装置。
◇ 床鞍采用卸荷装置，移动轻快，减少床身导轨的磨损，避免“爬行’现象。
◇ 床头箱和进给箱采用箱外循环集中润滑，大大减少了热变形对加工精度的影响．
◇ 导轨经高频淬火，硬度高、持久耐用，可延长机床的使用寿命。
◇ 还可提供CD系列H型普通车床，其特点是在A型车床的基础上，主轴轴承为滑动轴承．型号选择时，“A”改为“H”。如：CD6140H。

主要技术参数 型号 CD6140A CD6240A CD6150A CD6250A CD6166A CD6266A
床身上最大工件回转直径 400mm(16") 500mm(20") 660mm(26")
刀架上最大工件回转直径 220mm(8 5/8") 290mm(11 3/8") 430mm(17")
马鞍内最大工件回转直径 700mm(27 1/2") 760mm(30") 910mm(36")
最大工件长度 750/1000/1500/2000/3000mm (30"/40"/60"/80"/118")
马鞍内的最大长度 250mm(9 13/16") 250mm(9 16/13") 250mm(9 13/16")
床身宽度 394mm(15 1/2")
主轴转速 11—1400r/min(22级steps)
主轴内孔直径 52mm(2 1/16")
主轴孔前端锥度 莫氏6号Mores No.6
纵向进给量 (63种kinds) 0.035—2.842mm/r ( 63种kinds 0.0013—0.1057 in/r 英制丝杠机床 with inch leadscrew)
横向进给量 (63种kinds) 0.009—0.804mm/r ( 63种kinds 0.0003—0.0304 in/r 英制丝杠机床 with inch leadscrew)
公制螺纹 (66种kinds) 0.5—240mm( 43种kinds 0.5—160mm英制丝杠机床 with inch leadscrew)
模数螺纹 (57种kinds) 0.25—120mm(38种kinds 0.25—80mm英制丝杠机床 with inch leadscrew)
英制螺纹 (49种kinds) 80—1/4TPI( 47种kinds 80—1/4TPI英制丝杠机床 with inch leadscrew)
径节螺纹 (50种kinds) 160—7/16DP(48种kinds 160—7/16DP英制丝杠机床 with inch leadscrew)
周节螺纹 (31种kinds) 5—1/16CP
刀具支承面到主轴中心高度 27mm(1 1/16")
小刀架最大行程 150mm(6")
床鞍纵向快速移动速度 4m/min
刀架横向快速移动速度 1.15m/min
尾座顶尖套筒直径 75mm(2 15/16")
尾座顶尖套筒行程 150mm(6")
尾座顶尖套筒锥孔锥度 莫氏5号Morse No.5
主电机 50Hz 7.5kW 10HP(60Hz 5.5kW 7 1/3HP)
快速电机 250W(1/3HP)
冷却电机 90W(1/8HP)
机床轮廓尺寸
国外销售包装箱尺寸/国内销售包装箱尺寸
750 2400×1198×1362 2400×1198×1401 2400×1198×1490
2630×1480×1820 /2600×1110×1910 2630×1480×1885
1000 2650×1198×1362 2650×1198×1401 2650×1198×1490
2880×1480×1820 /2850×1110×1910 2880×1480×1885
1500 3150×1198×1362 3150×1198×1401 3150×1198×1490
3380×1480×1820 /3350×1110×1910 3380×1480×1885

莫氏锥度又分为长锥和短锥,长锥多用于主动机床的主轴孔,短锥用于机床附件和机床连接孔,莫氏短锥有,B12,B16,B18,B22,B24六个型号,他们是根据莫氏长锥1,2,3号缩短而来,例如B10和B12是莫氏长锥1号的大小两端,一般机床附件根据大小和所需传动扭矩选择使用的短锥,如常用的钻夹头1-13毫米通常都是采用B16的短锥孔.
