继电保护题1.doc

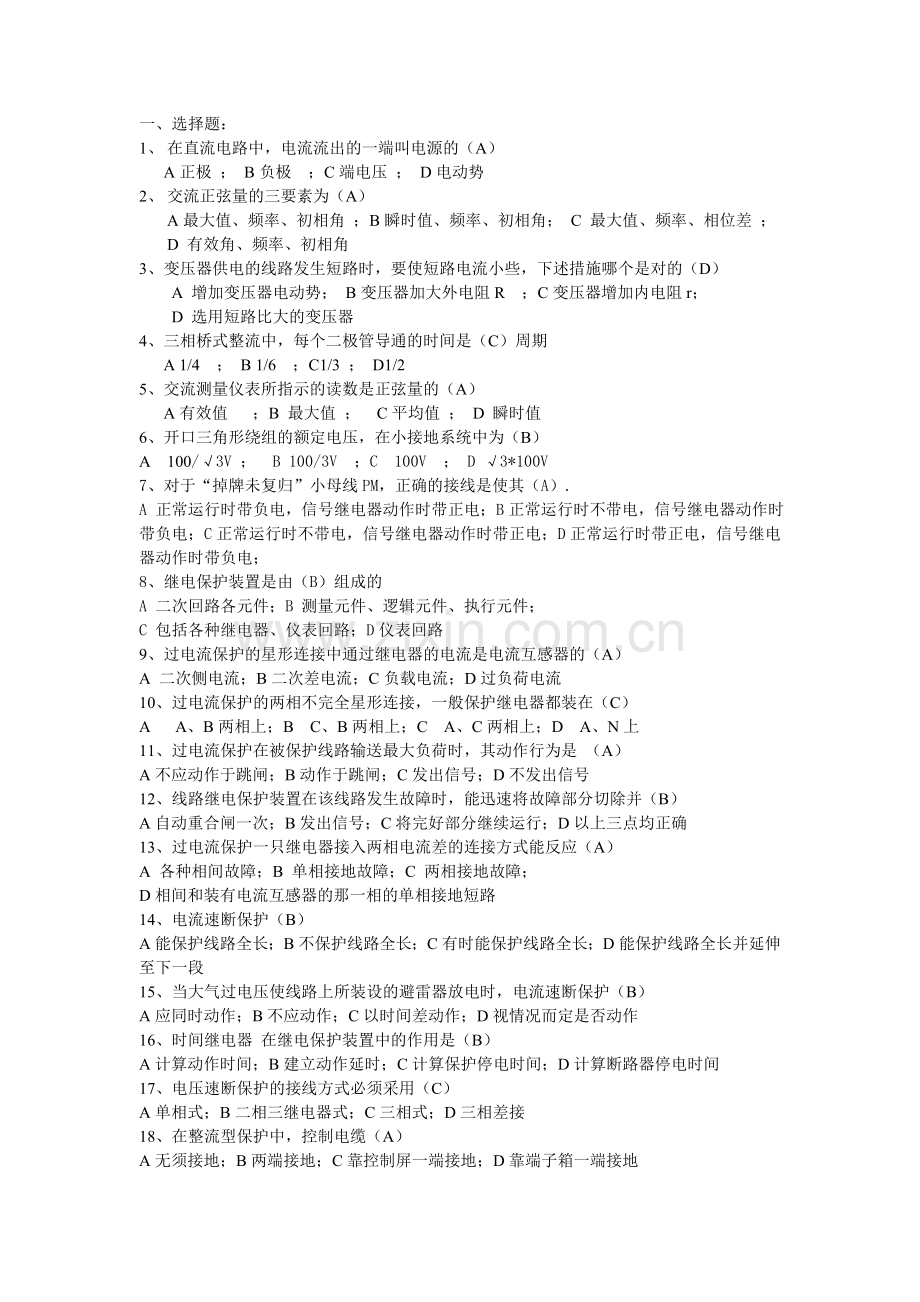

一、 选择题：
1、 在直流电路中，电流流出的一端叫电源的（A）
A正极 ； B负极 ；C端电压 ； D电动势
2、 交流正弦量的三要素为（A）
A最大值、频率、初相角 ；B瞬时值、频率、初相角； C 最大值、频率、相位差 ；
D 有效角、频率、初相角
3、变压器供电的线路发生短路时，要使短路电流小些，下述措施哪个是对的（D）
A 增加变压器电动势； B变压器加大外电阻R ；C变压器增加内电阻r；
D 选用短路比大的变压器
4、三相桥式整流中，每个二极管导通的时间是（C）周期
A 1/4 ； B 1/6 ；C1/3 ； D1/2
5、交流测量仪表所指示的读数是正弦量的（A）
A有效值 ；B 最大值 ； C平均值 ； D 瞬时值
6、开口三角形绕组的额定电压，在小接地系统中为（B）
A 100/√3V ； B 100/3V ；C 100V ； D √3*100V
7、对于“掉牌未复归”小母线PM，正确的接线是使其（A）.
A 正常运行时带负电，信号继电器动作时带正电；B正常运行时不带电，信号继电器动作时带负电；C正常运行时不带电，信号继电器动作时带正电；D正常运行时带正电，信号继电器动作时带负电；
8、继电保护装置是由（B）组成的
A 二次回路各元件；B 测量元件、逻辑元件、执行元件；
C 包括各种继电器、仪表回路；D仪表回路
9、过电流保护的星形连接中通过继电器的电流是电流互感器的（A）
A 二次侧电流；B二次差电流；C负载电流；D过负荷电流
10、过电流保护的两相不完全星形连接，一般保护继电器都装在（C）
A A、B两相上；B C、B两相上；C A、C两相上；D A、N上
11、过电流保护在被保护线路输送最大负荷时，其动作行为是 （A）
A不应动作于跳闸；B动作于跳闸；C发出信号；D不发出信号
12、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并（B）
A自动重合闸一次；B发出信号；C将完好部分继续运行；D以上三点均正确
13、过电流保护一只继电器接入两相电流差的连接方式能反应（A）
A 各种相间故障；B 单相接地故障；C 两相接地故障；
D相间和装有电流互感器的那一相的单相接地短路
14、电流速断保护（B）
A能保护线路全长；B不保护线路全长；C有时能保护线路全长；D能保护线路全长并延伸至下一段
15、当大气过电压使线路上所装设的避雷器放电时，电流速断保护（B）
A应同时动作；B不应动作；C以时间差动作；D视情况而定是否动作
16、时间继电器 在继电保护装置中的作用是（B）
A计算动作时间；B建立动作延时；C计算保护停电时间；D计算断路器停电时间
17、电压速断保护的接线方式必须采用（C）
A单相式；B二相三继电器式；C三相式；D三相差接

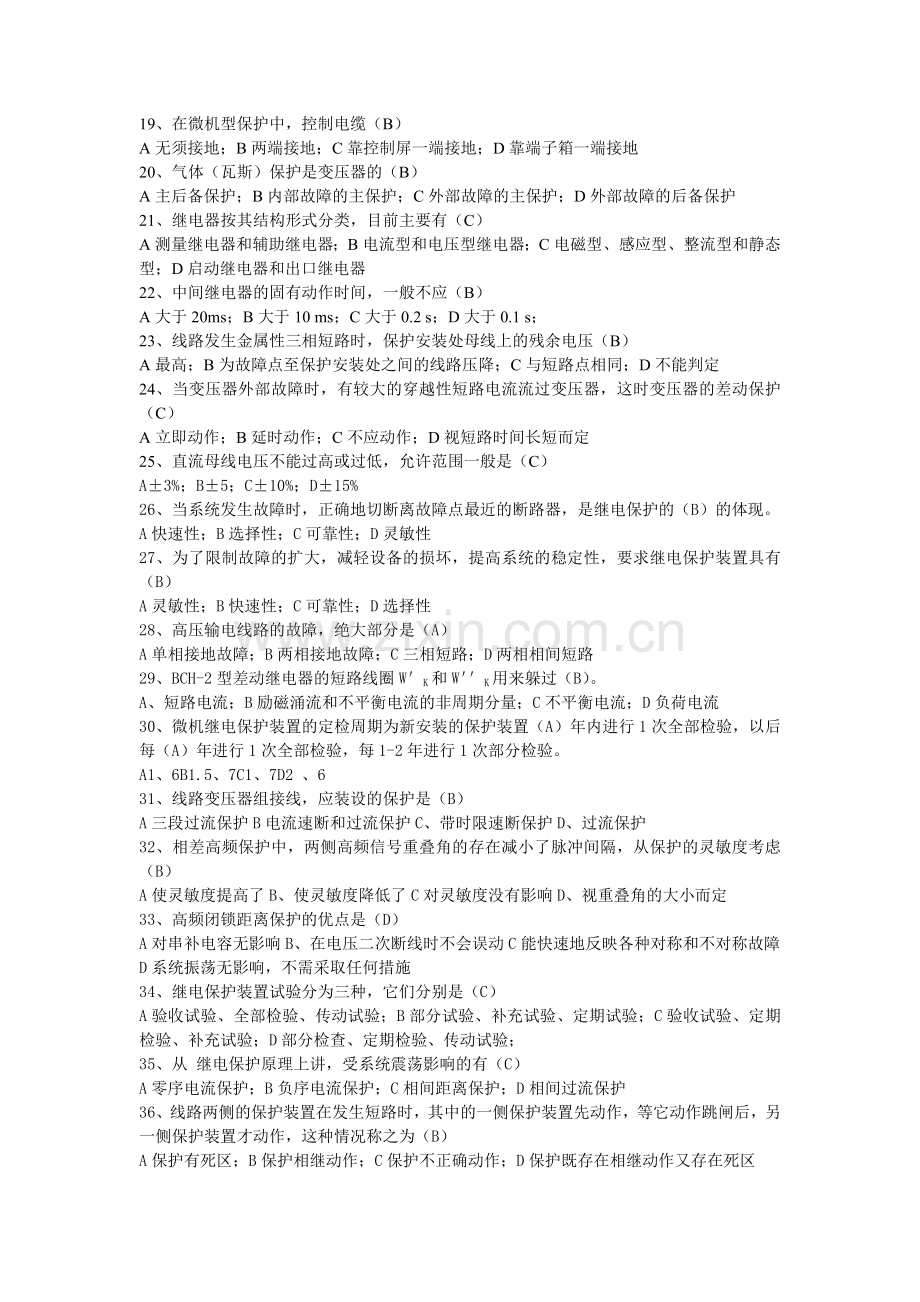

18、在整流型保护中，控制电缆（A）
A无须接地；B两端接地；C靠控制屏一端接地；D靠端子箱一端接地
19、在微机型保护中，控制电缆（B）
A无须接地；B两端接地；C靠控制屏一端接地；D靠端子箱一端接地
20、气体（瓦斯）保护是变压器的（B）
A主后备保护；B内部故障的主保护；C外部故障的主保护；D外部故障的后备保护
21、继电器按其结构形式分类，目前主要有（C）
A测量继电器和辅助继电器；B电流型和电压型继电器；C电磁型、感应型、整流型和静态型；D启动继电器和出口继电器
22、中间继电器的固有动作时间，一般不应（B）
A大于20ms；B大于10 ms；C大于0.2 s；D大于0.1 s；
23、线路发生金属性三相短路时，保护安装处母线上的残余电压（B）
A最高；B为故障点至保护安装处之间的线路压降；C与短路点相同；D不能判定
24、当变压器外部故障时，有较大的穿越性短路电流流过变压器，这时变压器的差动保护（C）
A立即动作；B延时动作；C不应动作；D视短路时间长短而定
25、直流母线电压不能过高或过低，允许范围一般是（C）
A±3%；B±5；C±10%；D±15%
26、当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护的（B）的体现。
A快速性；B选择性；C可靠性；D灵敏性
27、为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有（B）
A灵敏性；B快速性；C可靠性；D选择性
28、高压输电线路的故障，绝大部分是（A）
A单相接地故障；B两相接地故障；C三相短路；D两相相间短路
29、BCH-2型差动继电器的短路线圈W＇K和W＇＇K用来躲过（B）。
A、短路电流；B励磁涌流和不平衡电流的非周期分量；C不平衡电流；D负荷电流
30、微机继电保护装置的定检周期为新安装的保护装置（A）年内进行1次全部检验，以后每（A）年进行1次全部检验，每1-2年进行1次部分检验。
A1、6B1.5、7C1、7D2 、6
31、线路变压器组接线，应装设的保护是（B）
A三段过流保护B电流速断和过流保护C、带时限速断保护D、过流保护
32、相差高频保护中，两侧高频信号重叠角的存在减小了脉冲间隔，从保护的灵敏度考虑（B）
A使灵敏度提高了B、使灵敏度降低了C对灵敏度没有影响D、视重叠角的大小而定
33、高频闭锁距离保护的优点是（D）
A对串补电容无影响B、在电压二次断线时不会误动C能快速地反映各种对称和不对称故障D系统振荡无影响，不需采取任何措施
34、继电保护装置试验分为三种，它们分别是（C）
A验收试验、全部检验、传动试验；B部分试验、补充试验、定期试验；C验收试验、定期检验、补充试验；D部分检查、定期检验、传动试验；
35、从 继电保护原理上讲，受系统震荡影响的有（C）
A零序电流保护；B负序电流保护；C相间距离保护；D相间过流保护
36、线路两侧的保护装置在发生短路时，其中的一侧保护装置先动作，等它动作跳闸后，另一侧保护装置才动作，这种情况称之为（B）
A保护有死区；B保护相继动作；C保护不正确动作；D保护既存在相继动作又存在死区
37、电力系统发生A相金属性接地短路时，故障点的零序电压（B）
A与A相电压同相位；B与A相电压相位相差1800；C超前于A相电压900
D滞后于A相电压900
二、 判断题
1、 线圈匝数W与其中电流I的乘积，即WI称为磁动势。（√）
2、 继电器线圈带电时，触点断开的称为常开触点。（×）
3、 事故信号的主要任务是在断路器事故跳闸时，能及时地发出音响，并作相应的断路器灯位置信号闪光。（√）
4、 瞬时电流速断保护是主保护。（×）
5、 现场工作应按图纸进行，严禁凭记忆作为做的依据。（√）
6、 变压器并列运行的条件：（1）接线组别相同；（2）一、二次侧的额定电压分别相等（变比相等）；（3）阻抗电压相等。（√）
7、 继电保护人员输入定值应停用整套微机保护装置。（√）
8、 10kV保护做传动试验时，有时出现烧毁出口继电器触点的现象，这是由于继电器触点断弧容量小造成的。（×）
9、 变电站装设避雷器是为了防止直击雷。（×）
10、 重合闸继电器，在额定电压下，充电25S后放电，中间继电器可靠不动。（√）
11、 清扫运行中的设备和二次回路时，应认真仔细，并使用绝缘工具（毛刷、吹风设备等），特别注意防止振动、防止误碰。（√）
12、 电流继电器的返回系数，一般要求调整在1.1-1.2之间。（×）
13、 变压器在运行中补充油，应事先将重瓦斯保护改接信号位置，以防止误动跳闸。
（√）
14、 能满足系统稳定及设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护称为主保护。（√）
简答题
1、 电流互感器有几个准确度级别？各准确度适用于哪些地点？
答：电流互感器的准确级别有0.2、0.5、1.0、3.0、D等级。测量和计量仪表使用的电流互感器为0.5级、0.2级，只作为电流、电压测量用的电流互感器允许使用1.0，对非重要的测量允许使用3.0级。
2、 保护继电器整定试验的误差、离散值和变差是怎样计算的？
答：误差（%）=（实测值－整定值）／整定值×100％
离散值（%）=（与平均值相差最大的数值－平均值）／平均值×100%
变差（%）=（五次试验中最大值－五次试验中最小值）／五次试验中的平均值×100%
3、 何谓继电保护“四统一”原则？
答：继电保护：“四统一”原则为：统一技术标准、统一原理接线、统一符号、统一端子排布置。
4、 变压器差动保护不平衡电流是怎样产生的？
答：（1）变压器正常运行时的励磁电流。
（2）由于变压器各侧电流互感器型号不同而引起的不平衡电流。
（3）由于实际的电流互感器变比和计算变比不同引起的不平衡电流。
（4）由于变压器改变调分接头引起的不平衡电流。
5、 为什么交直流回路不能共用一根电缆？
答：交直流回路是两个相互独立的系统，直流回路是绝缘系统，而交流回路是接地系统，若共用一根电缆，两者间容易发生短路，发生相互干扰，降低直流回路的绝缘电阻，所以不能共用。
6、 新设备验收时，二次部分应具备哪些图纸、资料？
答：应具备装置的原理图及相符合的二次回路安装图，电缆敷设图，电缆编号兔，断路器操作机构二次回路兔，电流、电压互感器端子箱及二次回路部分线箱图等。同时还要有完整的成套保护、自动装置的技术说明书，断路器操作机构说明书，电流、电压互感器的出厂试验书等。
7、 如何修改LFP-901A、902A型保护的定值？
答：在运行状态下，按“↑”键可进入主菜单。然后选中“SETTING”定值整定功能，光标指向“SETTING”，按“确认”键，再用“+”、“—”、“↑”、“↓”对额定电流进行修改。将定值修改允许开关伐在“修改”位置，按“确定”键，进入子菜单，对CPU1进行定值修改。等CPU1定值全部修 改完毕后，按确认键回到子菜单。用同样的方法分别对CPU2、管理板、故障测距的定值进行修改
确认，当所有定值修改结束后，将定值修改允许开关打在“运行”位置，然后按复位键。
8、 高频保护中采取远方起动发信，其作用是什么？
答：利用远方起动发形的作用是：
（1） 可以保证两侧起动发信与开放比相同路间的配合。
（2） 可以进一步防止保护装置在区外故障时的误动作。
（3） 便于通道检查。
9、 何为双母线断路器失灵保护？
答：当系统发生故障时，故障元件的保护动作，因其断路器操作机构失灵拒绝跳闸时，通过故障元件的保护，作用于同一变电所相邻元件的断路器使之调闸的保护方式，就称为断路器失灵保护。
10、 哪些人员必须遵守《继电保护及电网安全自动装置现场工作保安规定》？
答：凡是在现场接触到运行的继电保护、安全自动装置及其二次回路的生产维护、科研试验、安装调试或其他专业（如仪表等）人员，除必须遵守《电业安全工作规程》外，还必须遵守本规定。
计算题
1、 某距离保护的整定值为ZI=0.9Ω/ph，ZII=3Ω/ph，采用I、II段切换方式的阻抗继电器，其电抗变压器DKB的抽头分别为0.2Ω/ph和1Ω/ph。请选用电抗变压器DKB的抽头，并初步计算出整定变压器的匝数比，如不满足要求应怎么办？
解：因为，ZI=0.9Ω/ph，ZII=3Ω/ph，DKB的两个抽头均不满足要求，故应更换电抗变压器的规范或将电抗变压器1Ω/ph抽头的一次绕组减少一半，使其具有0.5Ω/ph的抽头，则整定变压器的分头为
第I段 K 1=0.5/0.9=55.5%
第II段K 2=0.5/3=16.6%
答：K 1=0.5/0.9=55.5%，K 2=0.5/3=16.6%
2、 一台SFP—90000/220电力变压器，额定容量为90000kV·A额定电压为220±2×2.5%/110kV，问高压侧个低压侧的额定电流各是多少？
解：高压侧的额定电流为
I1e=Se/√3×U1e=90000/√3×220=236（A）
低压侧的额定电流为
I2e=Se/√3×U2e=90000/√3×220=472（A）
答：高压侧的为236A，低压侧的为472A。
3、 设某110kV线路装有距离保护装置，其一次动作阻抗整定值为Zop=18.33Ω/ph，电流互感器的变比nTA=600/5，电压互感器的变比为nTV=110/0.1。试计算其二次动作阻抗值（设保护采用线电压、相电流差的接线方式）。
解：Zop‘=nTA×Zop/nTV=600/5／110/0.1×18.32=2（Ω/ph）
答：二次动作阻抗为2（Ω/ph）。
绘图题
1、 画出变压器中性点零序电流保护原理图。(继电保护P198)
2、 画出变压器温度信号装置原理接线图。(继电保护P198)
3、 画出跳闸位置继电器KOF的一对常开触点控制的事故音响启动回路。(继电保护P199)
4、 画出中央事故信号装置接线图。(继电保护P201)
5、 画出低频减载装置回路图。(继电保护P203)
6、 画出零序功率方向原理接线图。(继电保护P205
7、 画出自耦变压器零序差动保护正确接线图，并注明一、二次极性。(继电保护P216)
论述题
1、 小接地电流系统中，为什么单相接地保护在多数情况下只是用来发信号，而不动作于跳闸？
答：小接地电流系统中，一相接地时并不破坏系统电压的对称性，通过故障点的电流仅为系统的电容电流，或是经过消弧线圈补偿后的残流，其数值很小，对电网运行及用户的工作影响较小。为了防止再发生一点接地时形成短路故障，一般要求保护装置及时发出预告信号，以便值班人员酌情处理。
2、 新安装及大修后的电力变压器，为什么在正式投入运行前要做冲击合闸试验？冲击几次？
答：新安装及大修后的变压器在正式投入运行前一定要做冲击合闸试验。这是为了检查变压器的绝缘强度和机械强度，检验差动保护躲过励磁涌流的性能。新安装的设备应冲击5次，大修后设备应冲击三次。
3、 为什么高压电网中要安装母线保护装置？
答：母线上发生短路的故障的机率虽然比输电线路少，但母线是多元件的汇合点，母线故障如不快速切除，会使事故扩大，甚至破坏系统稳定，危及整个系统的安全运行，后果十分严重。在双母线系统中，若能有选择性的快速切除故障母线保证健全母线继续运行，具有重要意义。因此。在高压电网中要求普遍装设母线保护装置。
4、 何谓方向阻抗继电器的最大灵敏角？为什么要调整其最大灵敏角等于被保护线路的阻抗角？
答：方向阻抗继电器的最大动作阻抗（幅值）的阻抗角，称为它的最大灵敏角φs。被保护线路发生相间短路时，短路电流与继电器安装处电压间的夹角等于线路的阻抗角φL。线路短路时，方向阻抗继电器测量阻抗角φm等于线路的阻抗角φL，为了使继电器工作在最灵敏状态下，故要求继电器的最大灵敏角φs等于被保护线路的阻抗角φL。
5、 耦合电容器在高频保护中的作用是什么？
答：耦合电容器是高频收发信机和高压输电线路之间的重要连接设备。由于它的电容量很小，对工频电流具有很大的阻抗，可防止工频高压对收发信机的侵袭，而对高频信号呈现的阻抗很小，不妨碍高频电流的传送。耦合电容器的另一个作用就是与结合滤过器组成带通滤过器。
6、 相差高频保护有何特点？
答：（1）在被保护线路两侧各装半套高频保护，通过高频信号的传送和比较，以实现保护的目的。它的保护区只限于本线路，其动作时限不需要与相邻元件保护相配合，在被保护线路全长范围内发生各类故障，均能无时限切除。
（2）因高频保护不反应被保护线路以外的故障，不能作下一段线路的后备保护，所以线路上还需要装设其他保护作本线及下一段线路的后备保护。
（3）相差高频保护选择性好、灵敏度高、广泛应用在110—220kV及以上高压输电线路上作主保护。
7、 断路器失灵保护中电流控制元件怎样整定？
答：电流控制元件按最小运行方式下，本端母线故障，对端故障电流最小时应有足够的灵敏度整定，并保证在母联断路器断开后，电流控制元件应能可靠动作。电流控制元件的整定值一般应大于负荷电流，如果按灵敏度的要求整定后，不能躲过负荷电流，如果按灵敏度的要求整定后，不能躲过负荷电流，则应满足灵敏度的要求。
8、 在具有远方起动的高频保护中为什么要设置断路器三跳停信回路？
答：（1）在发生区内故障时，一侧断路器先跳闸，如果不立即停信，由于无操作电流，发信机将发生连续的高频信号，对侧收信机也收到连续的高频信号，则闭锁保护出口，不能跳闸。
（2）当手动或自动重合于永久性故障时，由于对侧没有合闸，于是经远方起动回路，发生高频连续波，使先合闸的一侧被闭锁，保护拒动。为了保证在上述情况下两侧装置可靠动作，必须设置断路器三跳停信回路。
9、 为什么220kV及以上系统装设断路器失灵保护，其作用是什么？
答：220kV以上的输电线路一般输送的功率大，输送距离远，为提高线路的输送能力和系统的稳定性，往往采用分相断路器和快速保护。由于断路器存在操作失灵的可能性，当线路发生故障而断路器又拒动时，将给电网带来很大威胁，故应装设短路器失灵保护装置，有选择的将失灵拒动的断路器所在母线的断路器断开，以减少设备损坏，缩小停电范围，提高系统的安全稳定性。
10、 电力系统有功功率不平衡会引起什么反响？怎么处理？
答：系统有功功率过剩会引起频率过高，有功功率不足要引起频率下降。解决的办法是通过调频机组调整发电机出力，情况严重时，通过自动装置或值班人员操作切掉部分发电机组或部分负荷，使系统功率达到平衡。
11、 功率方向继电器的潜动有什么危害？感应型功率方向继电器的潜动如何消除？
答：功率方向继电器有可能反向和正向潜动，反向潜动会增大动作功率，正向潜动则可能使保护误动作，消除感应型功率方向继电器潜动的方法如下：
a) 转动铁心柱的位置。
b) 移动电压线圈的相对位置
c) 将电压线与补偿线圈正极性或反极性串联。
d) 稍微移动不带线圈的磁极位置。
12、 微机继电保护装置的现场检验应包括哪些内容？
答：微机继电保护装置现场检验应做以下几项内容：、
a) 测量绝缘
b) 检验逆变电源（拉合直流电流、直流电压，缓慢上升、缓慢下降时逆变电源和微机保护装置应能正常工作）。
c) 检验固花的程序是否正确。
d) 检验开关量输入和输出回路。
e) 检验开关量输入和输出回路。
f) 检验定植单。
g) 整组试验。
h) 用一次电流及工作电流检验。
13、 新安装继电保护装置竣工后，验收的主要项目是什么？
答：新安装的保护装置竣工后，验收的主要项目如下：
a) 电气设备及线路有关实测参数完整正确。
b) 全部保护装置竣工图纸符合实际。
c) 装置定植符合整定通知单要求。
d) 检验项目及结果符合检验条例和有关规程的规定。
e) 核对电流互感器变比及伏安特性，其二次负载满足误差要求。
f) 屏前、后的设备应整齐、完好，回路绝缘良好，标志齐全、正确。
g) 二次电缆绝缘良好，标号齐全、正确。
h) 用一次负荷电流和工作电压进行验收试验，判断互感器极性、变比及其回路的正确性，判断方向、差动、距离、高频等保护装置有关元件及接线的正确性。
14、 微机继电保护装置运行程序的管理应遵循什么规定？
答：微机继电保护装置运行程序的管理应遵循以下规定：
a) 各网（省）调应统一管理直接管辖范围内微机继电保护装置的程序，各网（省）凋应设继电保护试验室，新的程序通过试验的全面试验后，方允许在现场投入运行。
b) 一条线路两端的同一型号微机高频保护程序版本应相同。
c) 微机继电保护装置的程序变更应按主管调度继电保护专业部门签发的程序通知单严格执行。
15、 在微机继电保护装置的检验中应注意哪些问题？
答：检验微机继电保护装置时，为防止损坏芯片应注意如下问题：
a) 微机继电保护屏（柜）应有良好可靠的接地，接地电阻应符合设计规定。使用交流电源的电子仪器测量电路参数时，电子仪器测量端子与电源侧应绝缘良好，仪器外壳应与保护屏（柜）在同一点接地。
b) 检验中不宜用电烙铁，如必须用电烙铁，应使用专用电烙铁，并将电烙铁与保护屏（柜）在同一点接地。
c) 用手接触芯片的管脚时，应有防止人身静电损坏集成电路芯片的措施。
d) 只有断开直流电源后才允许插、拔插件。
e) 拔芯片应用专用起拔器，插入芯片应注意芯片插入方向，插入芯片后应经第二人检验确认无误后，方可通电检验或使用。
f) 测量绝缘电阻时，应拔出装有集成电路芯片的插件（光耦及电源插件除外）。
