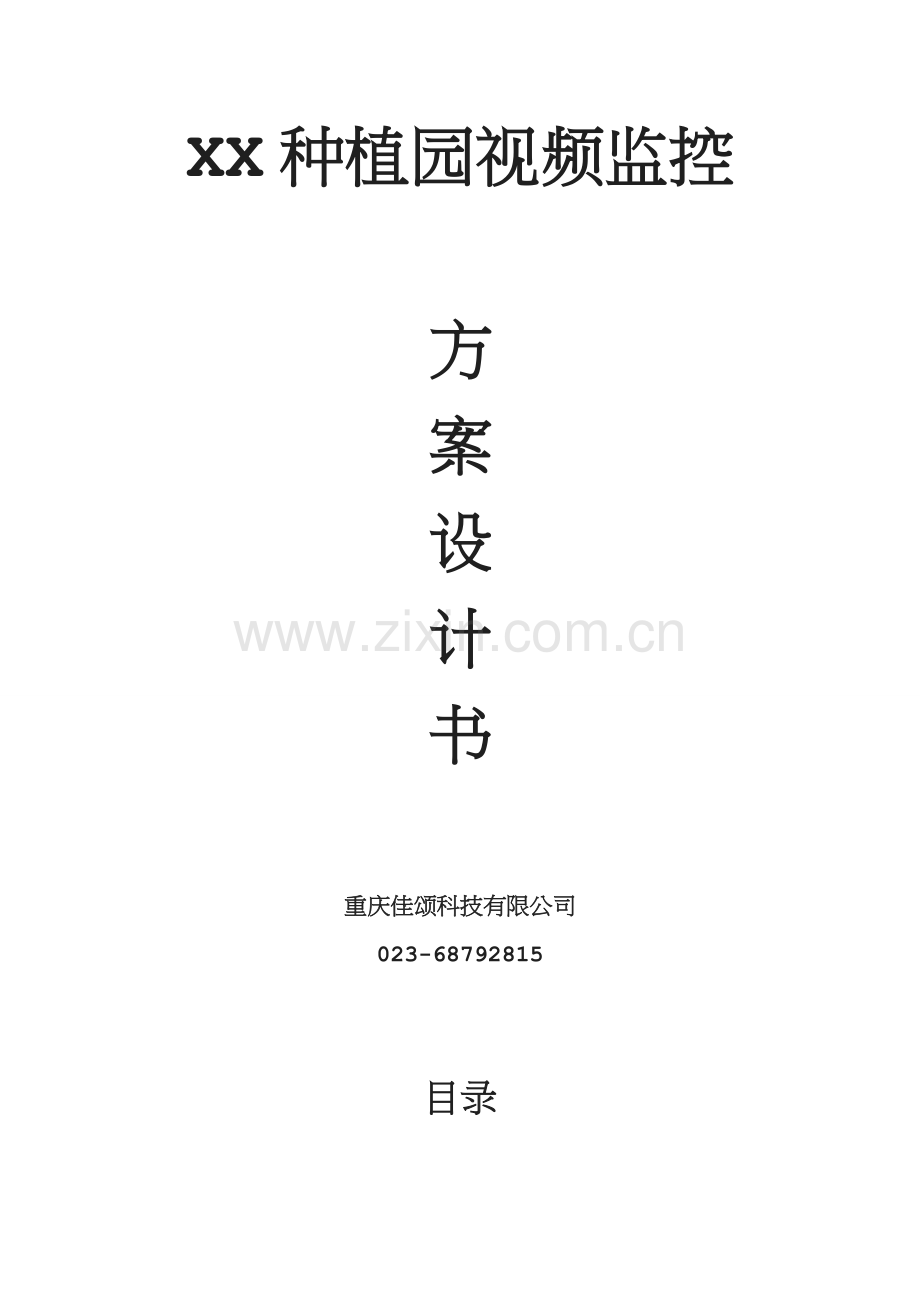

XX种植园视频监控

方
案
设
计
书

重庆佳颂科技有限公司
023-68792815

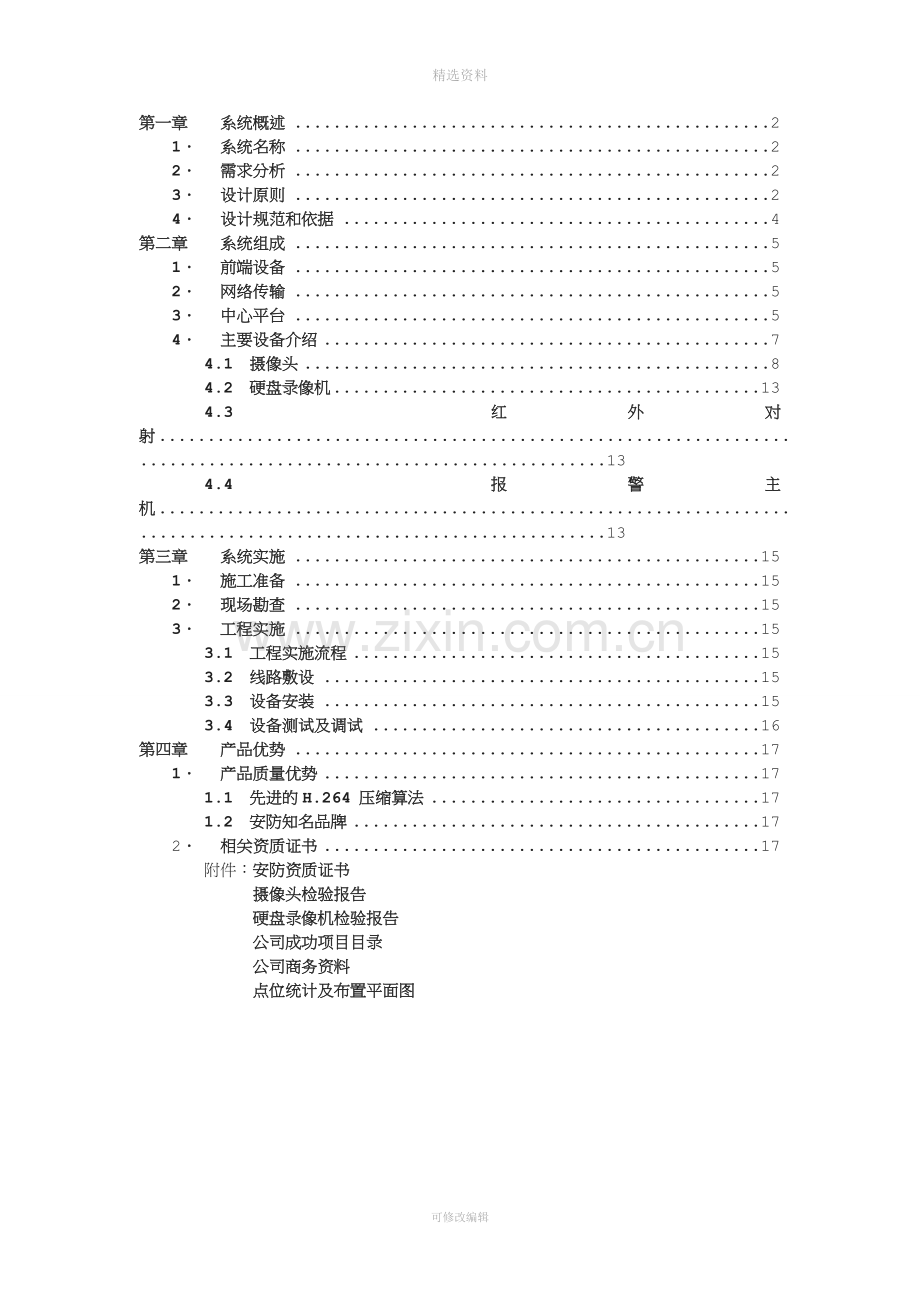

目录

第一章 系统概述 2
1． 系统名称 2
2． 需求分析 2
3． 设计原则 2
4． 设计规范和依据 4
第二章 系统组成 5
1． 前端设备 5
2． 网络传输 5
3． 中心平台 5
4． 主要设备介绍 7
4.1 摄像头 8
4.2 硬盘录像机 13
4.3 红外对射.................................................................................................................13
4.4 报警主机.................................................................................................................13
第三章 系统实施 15
1． 施工准备 15
2． 现场勘查 15
3． 工程实施 15
3.1 工程实施流程 15
3.2 线路敷设 15
3.3 设备安装 15
3.4 设备测试及调试 16
第四章 产品优势 17
1． 产品质量优势 17
1.1 先进的H.264 压缩算法 17
1.2 安防知名品牌 17
2． 相关资质证书 17
附件：安防资质证书
摄像头检验报告
硬盘录像机检验报告
公司成功项目目录
公司商务资料
点位统计及布置平面图

第一章 系统概述
1． 系统名称
种植园视频监控方案设计。

2． 需求分析
种植园处于空旷开阔地带，单靠人力无法实施可靠有效的管理。所以有必要采用现代先进科技-----视频监控及联动报警。

3． 设计原则
本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
先进性与适用性
系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合。实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，
可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以消防、防盗、聚光系统实现联动，可实现远程控制。
可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。
追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
保留足够的扩展容量
该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。数字视频监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
4． 设计规范和依据
l 《安全防范系统通用图形符号》（GA1T77）
l 《安全防范工程费用概算编制方法》（GA/T70）
l 《防盗报警中心控制台》（GB/T16572台7072）
l 《防盗报警控制器通用技术条件》（GB/T16572）
l 《数字通讯接口标准》（G.703）
l 《国际图像音视频编码标准》（ISO11172）
l 《报警图像信号传输装置》（GB/T16677）
l 《安全防范系统验收规则》(GA308-2001)
l 《社会治安动态视频监控系统技术规范》（DB33/T502-2004）
l 《民用闭路监视电视系统工程技术规范》（GB50198-94）
l 《信息网络数字视频应用系统规范》（BJ/Z0001-2003）
l 《信息技术开发系统互连网络层安全协议》（GB/T 17963）
l 《电子计算机机房设计规范》（GB50174-93）
l 《安全防范工程程序与要求》（GA/T75-94）
l 《民用建筑电气设计规范》（JGJ/T16-92）
l 《中华人民共和国公共安全行业标准》GA/T75-94
l 《视频安防平台技术要求》（GA/T367-2001）
l 《安全防范工程程序与要求》（GA/T75-94）
l 《建筑物防雷设计规范》(GB50057-94)
l 《建筑物电子信息系统防雷技术规范》(GB50343-2004)
l 《民用建筑电气设计规范》(JGJ/T16-92)
l 《电子计算机房安装工程施工及验收规范》（GB50174-93）
l 《中国电器安装工程施工及验收规范》（GBJZ32-90-92）

第二章 系统设计
1． 前端设备
根据种植园的实际情况，及客户对监控效果的要求，我公司前端设计采用知名品牌海康作为前端设备。海康的摄像头摄像的画面非常清晰细腻。
根据我公司以往的安防经验，以客户提供的建筑平面图为设计导向，再结合对现场的环境考察，我公司对前端设备的分布点位做了充分的设计。
种植园的4个入口分别立杆，安装红外监控摄像头。监控进出口的一举一动。
2． 监控数据传输
数据传输：主要是视频信号传输。本设计采用75-5做为传输媒介。
3． 中心平台
种植园视频监控平台系统主要由监控摄像头、硬盘录像机和显示器三部分组成。
3.1 监控客户端
监控客户端主要包括PC播放客户端
播放客户端是将监控软件安装在控制室的计算机上，通过该软件负责将前端设备采集到的视频流、音频流、报警信息通过媒体服务器提交给监控用户，并根据监控用户要求查看监控数据，可定时定点查看监控数据。
客户端界面如下图：

3.2 监控控制中心
本方案设计控制中心为海康73XX系列硬盘录像机作为监控的控制中心。其主要功能是监视功能、录像功能、回放功能、控制功能、网络功能、密码授权功能和工作时间表功能等。
本次设计采用的录像机支持D1格式。是高清录像格式。对监控的质量完全可以保证准确无误。
种植园摄像头数量4，公司设计为4路硬盘录像机作为监控和录像控制中心。
3.3 报警系统
报警系统采用红外对射报警。红外对射器做感应前端，覆盖种植园周界区域。红外对射器的所有线路应采用暗线敷设，防止不法分子切断感应器线路。感应器感应到信号，就会发送至报警主机，拉响警报实现报警功能。
3.4 系统防雷设计
系统防雷主要是信号防雷，电源防雷，接地
1） 信号防雷：系统设计在摄像机前端安装视频防雷器。当视频信号有过电压现象发生，避雷器瞬间导通，以保证前端摄像机和末端矩阵主机的安全。
2） 电源防雷：电子设备因雷击造成的损坏，很大比例是由于感应雷串到电源造成的设备损坏。对本系统，供电设备采用一级防雷设备，设备为知名品牌防雷器。
3） 根据GB50057—94《建筑物防雷设计规范》、JGJ/T16—92《民用建筑电气设计规范》的有关规定，对控制室内所有设备的接地极和设备金属外壳进行接地处理。接地的具体处理方法是：从共同接地体的接地干线上引一条支干线到中心机房，在机房安装汇流铜排，电源接地、防静电接地、防雷接地和设备外壳接地各单独引接地导线到接地铜排，牢固连接，以保证电气设备和人身的安全。产品选型说明

3.5 系统配置清单（见附件）

4． 主要设备介绍
4.1 摄像头
1）DS-2CE1582P红外防水筒型摄像机

功能特性
• 分辨率高,600TVL,图像清晰、细腻
• 低照度,0.1Lux @ (F1.2,AGC ON),0 Lux with IR
• 支持ICR红外滤片式自动切换,自动彩转黑功能,实现昼夜监控
• 支持自动白平衡功能,色彩还原度高,图像逼真
• 支持背光补偿功能，适用于背光环境下前景物体的监控
• 信噪比高,图像画面干净、悦目
• 支持自动电子快门功能,适应不同监控环境
• 支持自动电子增益功能,亮度自适应
• 采用先进的双环玻璃设计,图像更清晰
• 工程设计先进,三轴旋转,可靠性高
• 符合IP66级防水设计, 可靠性高

设备参数
DS-2CE1582P(N)-IR1(IR3)
型号
型号
DS-2CE1582P(N)-IR1(IR3)
名称
600TVL 1/3" DIS ICR红外防水筒型摄像机

摄像机
传感器类型
1/3" DIS
信号系统
PAL/NTSC
有效像素
720(水平)×480(垂直)
最低照度
0.1Lux @ (F1.2，AGC ON)，0 LUX with IR
0.2Lux @ (F1.8，AGC ON)，0 LUX with IR
快门
1/25(1/30)秒至1/15,000秒
镜头
“IR1”： 6mm@ F1.8 (3.6mm，2.8mm可选)，水平视场角：47°(6mm)
“IR3”： 12mm@ F1.8 (3.6mm，6mm，8mm，16mm可选)，水平视场角：22.72°(12mm)
镜头接口类型
M12
调整角度
水平:0°~360°；垂直:0°~90°；旋转: 0°~360°
日夜转换模式
ICR红外滤片式
水平解析度
600TVL
同步方式
内同步
视频输出
1Vp-p Composite Output（75Ω/BNC）
信噪比
大于52 dB

一般规范
工作温度和湿度
-40℃~60℃,湿度小于90%(无凝结)
电源供应
DC12V±10%
功耗
“IR1”: 3W MAX(当 ICR 切换时,6.5W MAX)
“IR3”: 4W MAX(当 ICR 切换时,7.5W MAX)
防护等级
IP66
红外照射距离
“-IR1”：10-20米
“-IR3”：30-40米
尺寸(mm)
111.6 × 86.1 × 231.9
重量
1000g

4.2硬盘录像机
DS-7304hf-ST

产品简介
DS-7300HF-ST系列嵌入式网络硬盘录像机采用先进的H.264视频编码技术。它既可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统，以适应视频监控数字化、网络化的需求。
DS-7300HF-ST系列嵌入式网络硬盘录像机主要适用于金融、交通、公安、电信、教育等行业的视频监控。
功能特性
• HDMI与VGA输出分辨率最高均可达1920x1080p；
• 支持HDMI、VGA、CVBS同时输出；
• 所有模拟通道支持4CIF实时编码；
• 支持预览图像与回放图像的电子放大；
• 采用HIKVISION云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放；
• 支持假日录像和抓图配置；
• 支持计划抓图、手动抓图、报警抓图、抓图FTP上传以及图片的回放、备份；
• 支持冗余录像、抓图设置；
• 支持多画面分割下不同通道并行预览与回放；
• 支持最大4路4CIF同步回放；
• 支持标签定义、查询、回放录像文件；
• 支持回放时对录像场景的自定义区域进行智能搜索；
• 支持按事件查询、回放、备份录像文件；
• 支持重要录像文件保护功能；
• 支持硬盘配额管理，不同通道可分配不同的录像保存容量；
• 支持硬盘盘组管理，不同通道可设置不同的录像保存周期；
• 支持eSATA盘库，可用于录像和备份；
• 支持IPv6协议；
• 支持网络检测（网络流量监控、网络抓包、网络通畅）功能
• 支持SNMP（简单网络管理）、NTP（网络校时）、SADP（自动搜索IP地址）、SMTP（邮件服务）、NFS（接入NAS）、iSCSI（IP SAN应用）、PPPoE（拨号上网）等协议。
注意：建议使用监控专用硬盘进行数据存储
设备参数
视音频输入
模拟视频输入
4路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），
PAL/NTSC自适应
音频输入
4路，RCA接口（电平：2Vp-p，阻抗：1kΩ）

视音频输出
CVBS输出
2路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）
分辨率：PAL制式704*576、NTSC制式704*480
HDMI输出
1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1600×1200/60Hz，1920x1080p/60Hz
VGA输出
1路，分辨率：1024*768/60Hz，1280*720/60Hz，1280*1024/60Hz，1600×1200/60Hz，1920*1080p/60Hz
音频输出
2路，RCA接口（电平：2.0Vp-p，阻抗：1kΩ）

视音频编码参数
视频压缩标准
H.264
视频编码分辨率
4CIF/2CIF/CIF/QCIF
视频帧率
PAL：1/16--25帧/秒、NTSC：1/16--30帧/秒
视频码率
32Kbps-2048Kbps，可自定义，最大3072Kbps
码流类型
复合流/视频流
音频压缩标准
OggVorbis
音频码率
64kbps
双码流
支持
同步回放
最多支持16路

硬盘驱动器
类型
4个SATA接口,1 个 eSATA 接口
最大容量
每个接口支持容量最大4TB的硬盘

外部接口
语音对讲输入
1个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）
网络接口
1个，RJ45 10M/100M自适应以太网口
串行接口
1个，标准RS-485串行接口；
1个，标准RS-232串行接口；
1个，键盘485串口
USB接口
3个，USB 2.0
报警输入
16路
报警输出
4路

其他
电源
AC220V，47--63 HZ
功耗(不含硬盘)
≤40W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
1.5U机箱
尺寸
445mm（宽）×390mm（深）×70mm（高）
重量（不含硬盘）
≤5Kg

4.3 红外对射

产品概述
设备类型：室外二光束主动红外对射探测器
探测范围：100
产品简述：艾礼富红外对射具有智能数字化光束编码识别技术，可组成真正的红外墙；超级光学镀膜技术；智能环境校正识别电路设计等

产品特性
产品特性1：室内警戒距离：300m
感应速度：50-700msec
报警输出：1C继电器接点输出 接点容量DC30V/0.5A MAX
电源电压：DC13.8-24V，AC11-18V
其他附加机能：光束指示、地址编码设置、报警响应时间设置
材质：铝材、PC工程塑料

4.4 红外报警主机

产品特性：
※ 是一款专为周界防范系统设计的报警主机，主机、键盘分离，中文液晶显示，通过总线可连接多种总线报警设备，有两组独立的总线输出接口。
特别适用：周界防范、别墅、厂矿等
※ 支持8个从属键盘同步报警和显示
※ 可带64个防区扩展模块，扩展64个防区
※ 主机及每个从属键盘均有报警输出
※ 支持9个用户密码，包括1个主密码， 8个用户码
※ 以总线连接所有探测设备和键盘，接线方便
※ 主机和从属键盘均为全中文液晶显示
※ 可通过从属键盘进行信息发布、报警
※ 可配接AL-7480-1A,AL-7480-1C ,AL-7480-8A等防区扩展模块
※ 支持64路报警指示灯输出
※ 64路联动继电器输出，联动视频监控、灯光、模拟地图、手动开锁等
※ 可通过主机或从属键盘所配的遥控器实现布防、留守布防、撤防等操作

第三章 系统实施
1． 施工准备
及时与客户方面沟通，确定施工项目，商讨施工时间，再次确认施工所需设备，准备施工设备、器材及相应的辅料，保证工程按时开工，及时完成。
2． 现场勘查
施工前与客户方面一起进行现场勘查，勘查内容包括：
1）设备最佳安装地
对需要安装摄像头的区域（出入口、通道、楼道等）进行现场分析，结合现场情况，选择最佳安装位置，安装位置应选择，视野开阔，无遮挡物，能最大程度实现监控。
2）最佳线路敷设路线
根据现场情况确定设备安装位置，寻找最佳布线线路，如能使用原有线路就不要重新敷设，这样可以节省资金投入，也可减少线路问题造成系统故障，确需重新布线的位置，应本着安全，简洁的原则敷设。
3． 工程实施
3.1 工程实施流程
施工方案设计---线路敷设---设备安装---设备测试---设备维护。
3.2 线路敷设
综合布线系统的线缆敷设应符合现行国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311的规定。
3.3 设备安装
1）摄像头的安装
在满足监视目标视场范围要求的条件下，其安装高度：室内离地不宜低于2.5m；室外离地不宜低于3.5m。
摄像机及其配套装置，如镜头、防护罩、支架、雨刷等，安装应牢固，运转应灵活，应注意防破坏，并与周边环境相协调。
在强电磁干扰环境下，摄像机安装应与地绝缘隔离。
信号线和电源线应分别引入，外露部分用软管保护，并不影响云台的转动。

摄像机安装示意图
模拟头与视频服务器连接，实现网络传输等功能。
3.4 设备测试及调试
3．4．1 调试准备工作
检查工程的施工质量，对施工中出现的问题，如错线、虚焊、开路或短路等予以解决。
按正式设备文件对已安装设备的规格、型号、数量、备品备件等进行检查确认。
系统通电前检查供电设备的电压、极性、相位等，确保线路连接正确。
3．4．2 调试步骤
1）现对各种有源设备逐个进行通电检查，工作正常后方可进行系统调试，并做好调试记录。
2）检查并调试摄像机的监控范围、聚焦、环境照度与抗逆光效果等，是图像清晰度、灰度等级达到系统设计要求。
3）检查并调整对云台、镜头等的遥控功能，排除遥控延迟和机械冲击等不良现象，使监视范围达到设计要求。
4）检查并调整视频切换控制主机的操作程序、图像切换、字符叠加等功能，保证工作正常，满足设计要求。
5）调整监视器、录像机、打印机、图像处理器、同步器、编码器、解码器等设备，保证工作正常，满足设计要求。
6）当系统具有报警联动功能时 ，调试相关联动功能。
7）检查与调试监视图像与回放图像的质量，在正常工作照明环境条件下，监视图像质量不应低于现行国家标准《民用闭路监视电视系统工程技术规范》GB50198-94中的规定。

第四章 产品优势
1． 产品质量优势
1．1 先进的H.264 压缩算法
采用H.264数字编码技术，高编码效率（相同的重建图像质量，码率较 MPEG-4节约30%左右），灵活的编码策略，适应不同应用和不同网络带宽。具有压缩代码自主知识产权，压缩比高，清晰度好，编码性能稳定可靠。
1．2 安防知名品牌
海康品牌已通过ISO9001国际质量管理体系认证、ISO14001环境管理体系认证和国家强制性产品认证(CCC)，所有产品均获得国家工信部进网许可证书及CMC证书，DVR、IPC系列产品已通过公安部检测，海康威视“Panda”荣获2012德国红点产品设计大奖
2． 相关资质证书（见附件）
