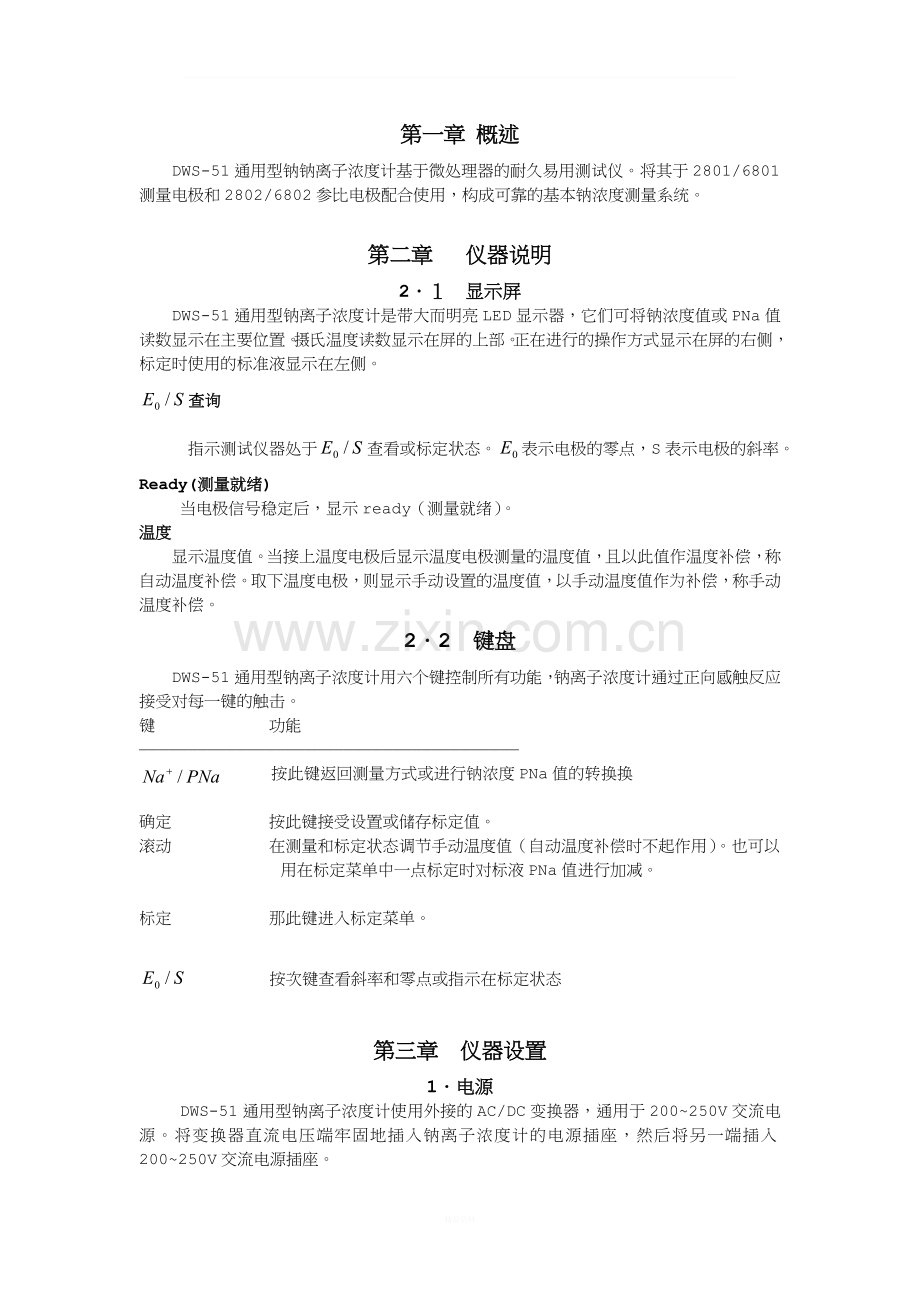

第一章 概述
DWS-51通用型钠钠离子浓度计基于微处理器的耐久易用测试仪。将其于2801/6801测量电极和2802/6802参比电极配合使用，构成可靠的基本钠浓度测量系统。

第二章 仪器说明
2．１ 显示屏
DWS-51通用型钠离子浓度计是带大而明亮LED显示器，它们可将钠浓度值或PNa值读数显示在主要位置。摄氏温度读数显示在屏的上部。正在进行的操作方式显示在屏的右侧，标定时使用的标准液显示在左侧。
查询
指示测试仪器处于查看或标定状态。表示电极的零点，S表示电极的斜率。
Ready(测量就绪)
当电极信号稳定后，显示ready（测量就绪）。
温度
显示温度值。当接上温度电极后显示温度电极测量的温度值，且以此值作温度补偿，称自动温度补偿。取下温度电极，则显示手动设置的温度值，以手动温度值作为补偿，称手动温度补偿。
2．2 键盘
DWS-51通用型钠离子浓度计用六个键控制所有功能，钠离子浓度计通过正向感触反应接受对每一键的触击。
键 功能
———————————————————————————————————————
按此键返回测量方式或进行钠浓度PNa值的转换换

确定 按此键接受设置或储存标定值。
滚动 在测量和标定状态调节手动温度值（自动温度补偿时不起作用）。也可以
用在标定菜单中一点标定时对标液PNa值进行加减。

标定 那此键进入标定菜单。

按次键查看斜率和零点或指示在标定状态

第三章 仪器设置
1．电源
DWS-51通用型钠离子浓度计使用外接的AC/DC变换器，通用于200~250V交流电源。将变换器直流电压端牢固地插入钠离子浓度计的电源插座，然后将另一端插入200~250V交流电源插座。

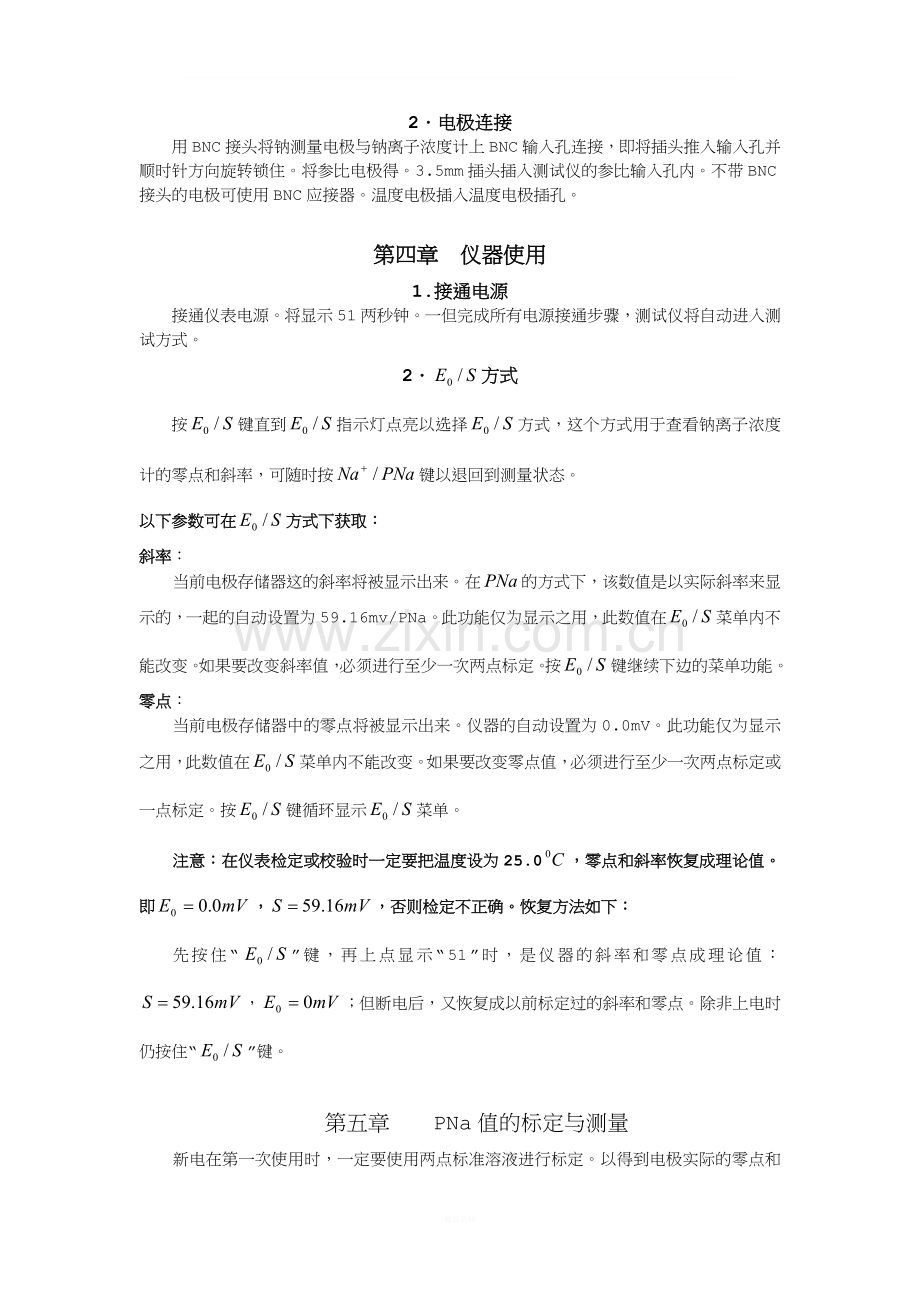

2．电极连接
用BNC接头将钠测量电极与钠离子浓度计上BNC输入孔连接，即将插头推入输入孔并顺时针方向旋转锁住。将参比电极得。3.5mm插头插入测试仪的参比输入孔内。不带BNC接头的电极可使用BNC应接器。温度电极插入温度电极插孔。

第四章 仪器使用
1.接通电源
接通仪表电源。将显示51两秒钟。一但完成所有电源接通步骤，测试仪将自动进入测试方式。
2．方式
按键直到指示灯点亮以选择方式，这个方式用于查看钠离子浓度计的零点和斜率，可随时按键以退回到测量状态。
以下参数可在方式下获取：
斜率：
当前电极存储器这的斜率将被显示出来。在的方式下，该数值是以实际斜率来显示的，一起的自动设置为59.16mv/PNa。此功能仅为显示之用，此数值在菜单内不能改变。如果要改变斜率值，必须进行至少一次两点标定。按键继续下边的菜单功能。
零点：
当前电极存储器中的零点将被显示出来。仪器的自动设置为0.0mV。此功能仅为显示之用，此数值在菜单内不能改变。如果要改变零点值，必须进行至少一次两点标定或一点标定。按键循环显示菜单。
注意：在仪表检定或校验时一定要把温度设为25.0，零点和斜率恢复成理论值。即，，否则检定不正确。恢复方法如下：
先按住“”键，再上点显示“51”时，是仪器的斜率和零点成理论值：，；但断电后，又恢复成以前标定过的斜率和零点。除非上电时仍按住“”键。

第五章 PNa值的标定与测量
新电在第一次使用时，一定要使用两点标准溶液进行标定。以得到电极实际的零点和斜率。一点标准溶液标定在测量要求精度不高或测量范围窄的情况下使用。如：平时使用的测量范围在PNa7左右，可用PNa7的标液进行标定，这样测量PNa7左右的值很准确。

1．两点标准液自动标定
1、PNa测量电极、参比电极和温度电极同钠离子浓度计连接。
2、选择包括预期试样范围的PNa5.00和PNa4.00标准溶液。
3、若没有用温度电极，按上下键改变温度，是显示温度与待测溶液的温度一致。
4、按标定键，主显示显示5-4 PNa开始标定过程。先用碱化后的去离子冲洗电极，再用PNa5.00标准溶液冲洗电极,然后把电极放入PNa5.00标准液中。按确定键接受标定范围（PNa5-4），PNa5的标准溶液信号灯被点亮，主显示显示电极所测得的电位值mV。在标定的过程继续时，读书将在屏上显示并得到更新。等待电位值稳定时，按确定键接受该标准溶液数值。PNa4的标准溶液信号灯将被点亮。
5、将电极从PNa5.00标准液取出,用碱化后的离子水冲洗,再用PNa4.00标准溶液冲洗电极,然后把电极放入PNa4.00标准溶液中。主显示显示电极所测得的电位值mV。在标顶的过程继续时，读数将在屏上显示并得到更新。等待电位值稳定时，按确定键接受该标准溶液数值。
6、仪表自动计算完成电极的零点和斜率后，自动返回测量状态。

2．一点标准溶液自动标定
注意：一点标准溶液自动标定，只能改变电极的零点。这种方法特别适合测量值离PNa4和PNa5远的值。先用两点标定得到电极实际的零点和斜率，跟据用户的需要测量值的范围，选择一种标液进行标定。
1、 按标顶键直到显示PNa4.00时，按上键或下键输入已知标液的PNa值。按确定键，PNa6的标准溶液信号灯被点亮，代表一点标液被标定。主显示显示电极所测得的电位值mV。
2、 将PNa测量电极、参比电极和温度电极同钠离子浓度计连接。
3、 若没有用温度电极，按上下键改变温度，是显示温度与待测溶液的温度一致。
4、 先用碱化后的去离子冲洗电极再用标准溶液冲洗电极，然后把电极放入标准液中。在标定的过程继续时，读数将在屏上显示并得到更新。等待电位值稳定时，按确定键接受该标准溶液数值。
5、 仪表自动计算完成电极的零点后，自动返回测量状态。
注意：进入标定菜单后，操作错误可按时键以退回到测量状态，重新进行标定。
