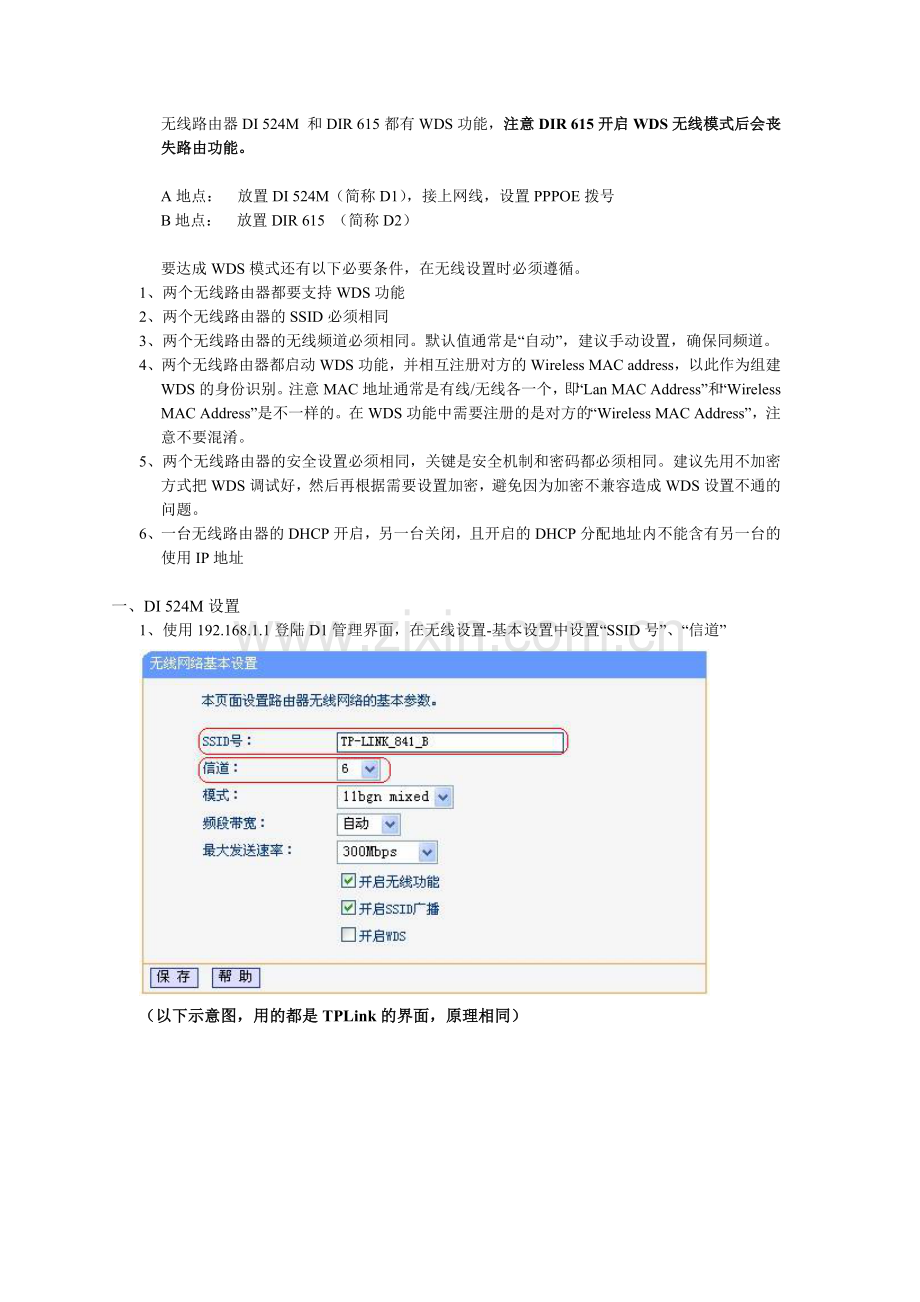

路由器DI_524M_和DIR_615的WDS桥接.doc

无线路由器DI 524M 和DIR 615都有WDS功能，注意DIR 615开启WDS无线模式后会丧失路由功能。

A地点： 放置DI 524M（简称D1），接上网线，设置PPPOE拨号
B地点： 放置DIR 615 （简称D2）

要达成WDS模式还有以下必要条件，在无线设置时必须遵循。
1、两个无线路由器都要支持WDS功能
2、两个无线路由器的SSID必须相同
3、两个无线路由器的无线频道必须相同。默认值通常是“自动”，建议手动设置，确保同频道。
4、两个无线路由器都启动WDS功能，并相互注册对方的Wireless MAC address，以此作为组建WDS的身份识别。注意MAC地址通常是有线/无线各一个，即“Lan MAC Address”和“Wireless MAC Address”是不一样的。在WDS功能中需要注册的是对方的“Wireless MAC Address”，注意不要混淆。
5、两个无线路由器的安全设置必须相同，关键是安全机制和密码都必须相同。建议先用不加密方式把WDS调试好，然后再根据需要设置加密，避免因为加密不兼容造成WDS设置不通的问题。
6、一台无线路由器的DHCP开启，另一台关闭，且开启的DHCP分配地址内不能含有另一台的使用IP地址

一、DI 524M设置
1、使用192.168.1.1登陆D1管理界面，在无线设置-基本设置中设置“SSID号”、“信道”

（以下示意图，用的都是TPLink的界面，原理相同）

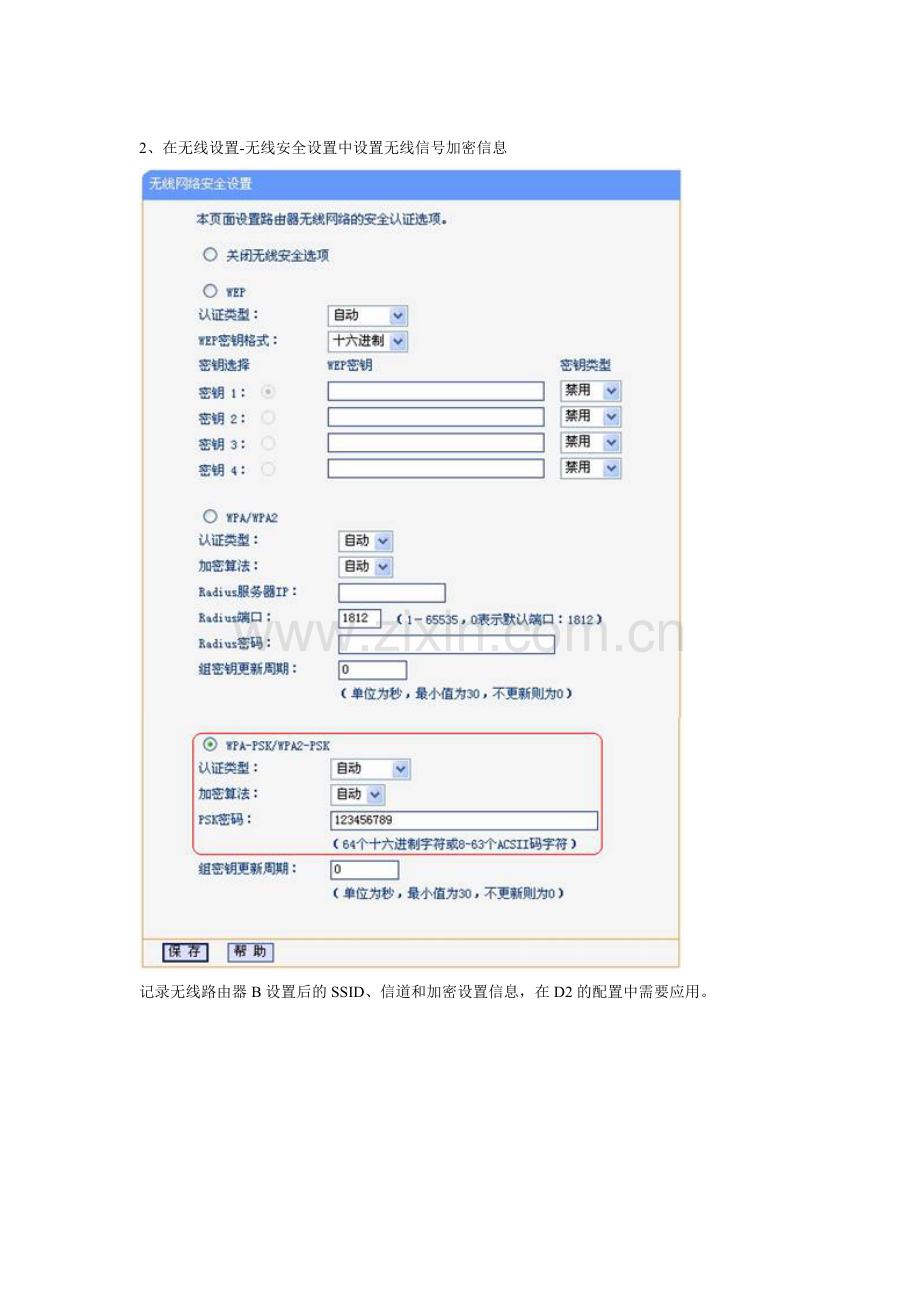

2、在无线设置-无线安全设置中设置无线信号加密信息

记录无线路由器B设置后的SSID、信道和加密设置信息，在D2的配置中需要应用。

上面的图是借用，在上面的BSSID就是要填写D2路由器的Wireless MAC address

注意：检查D1的DHCP服务器开启，并且开始地址和结束地址不能含192.168.1.2（因为D2要用到这个IP地址，后面会讲到）下面的图是借用

二、D2设置。
1、使用192.168.1.1登陆路由器D2，修改LAN口IP地址。在网络参数-LAN口设置中，修改IP地址（如192.168.1.2）和D1路由器不同（防止IP地址冲突，无线路由器默认的IP地址都是192.168.1.1）保存，路由器会自动重启。

2、启用WDS功能。重启完毕后，用更改后的LAN口IP地址（即要输入192.168.1.2）才能登陆路由器D2，然后在无线设置-基本设置中勾选“开启WDS”。

3、WDS设置。点击“扫描”，搜索周围无线信号。如果没有扫描功能，就手填，记得BSSID要填上D1的Wireless MAC address地址

在扫描到的信号列表中选择D1路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。

将信道设置成与D1路由器信道相同。

设置加密信息和D1路由器相同，保存。

4、关闭DHCP服务器。在DHCP服务器中，选择“不启用”，保存，重启路由器。

无线路由器D2配置完成。此时无线路由器D2与无线路由器D1已成功建立WDS。
