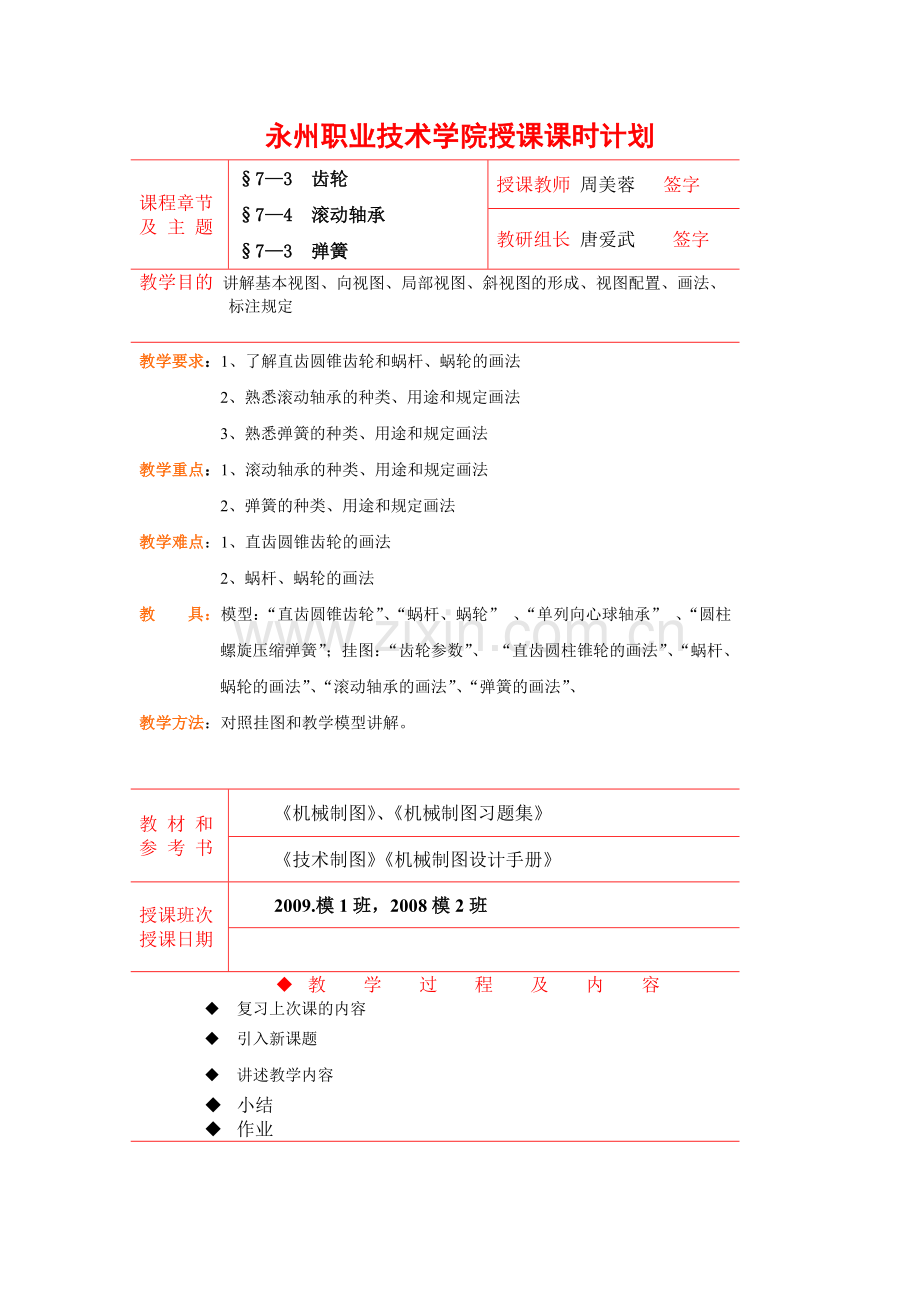

永州职业技术学院授课课时计划
课程章节
及 主 题
§7—3 齿轮
§7—4 滚动轴承
§7—3 弹簧
授课教师 周美蓉 签字
教研组长 唐爱武 签字
教学目的 讲解基本视图、向视图、局部视图、斜视图的形成、视图配置、画法、
标注规定

教学要求：1、了解直齿圆锥齿轮和蜗杆、蜗轮的画法
2、熟悉滚动轴承的种类、用途和规定画法
3、熟悉弹簧的种类、用途和规定画法
教学重点：1、滚动轴承的种类、用途和规定画法
2、弹簧的种类、用途和规定画法
教学难点：1、直齿圆锥齿轮的画法
2、蜗杆、蜗轮的画法
教 具：模型：“直齿圆锥齿轮”、“蜗杆、蜗轮” 、“单列向心球轴承” 、“圆柱螺旋压缩弹簧”；挂图：“齿轮参数”、 “直齿圆柱锥轮的画法”、“蜗杆、蜗轮的画法”、“滚动轴承的画法”、“弹簧的画法”、
教学方法：对照挂图和教学模型讲解。

教 材 和
参 考 书
《机械制图》、《机械制图习题集》
《技术制图》《机械制图设计手册》
授课班次
授课日期
2009.模1班，2008模2班

u 教 学 过 程 及 内 容
u 复习上次课的内容
u 引入新课题
u 讲述教学内容
u 小结
u 作业

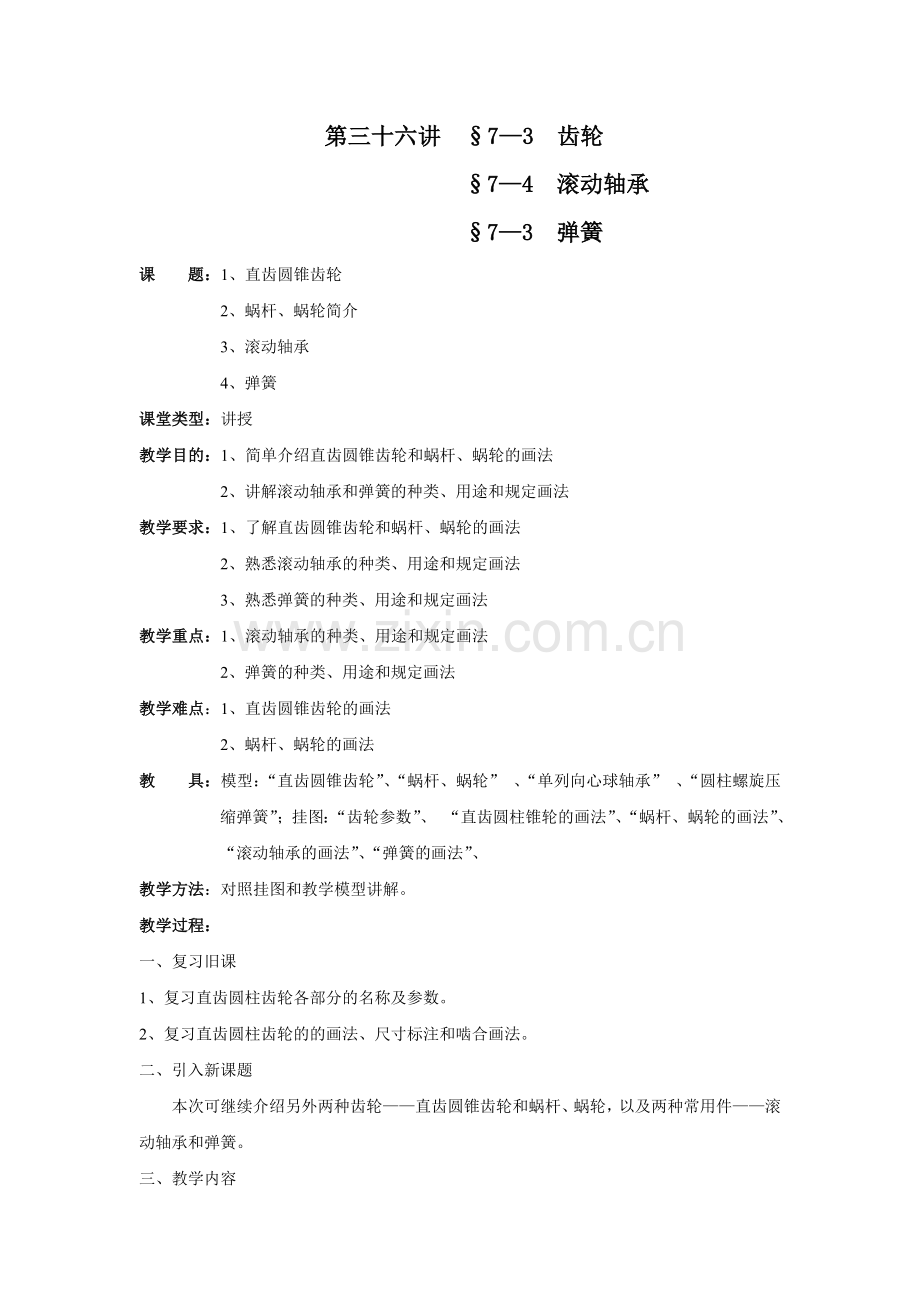

第三十六讲 §7—3 齿轮
§7—4 滚动轴承
§7—3 弹簧
课 题：1、直齿圆锥齿轮
2、蜗杆、蜗轮简介
3、滚动轴承
4、弹簧
课堂类型：讲授
教学目的：1、简单介绍直齿圆锥齿轮和蜗杆、蜗轮的画法
2、讲解滚动轴承和弹簧的种类、用途和规定画法
教学要求：1、了解直齿圆锥齿轮和蜗杆、蜗轮的画法
2、熟悉滚动轴承的种类、用途和规定画法
3、熟悉弹簧的种类、用途和规定画法
教学重点：1、滚动轴承的种类、用途和规定画法
2、弹簧的种类、用途和规定画法
教学难点：1、直齿圆锥齿轮的画法
2、蜗杆、蜗轮的画法
教 具：模型：“直齿圆锥齿轮”、“蜗杆、蜗轮” 、“单列向心球轴承” 、“圆柱螺旋压缩弹簧”；挂图：“齿轮参数”、 “直齿圆柱锥轮的画法”、“蜗杆、蜗轮的画法”、“滚动轴承的画法”、“弹簧的画法”、
教学方法：对照挂图和教学模型讲解。
教学过程：
一、复习旧课
1、复习直齿圆柱齿轮各部分的名称及参数。
2、复习直齿圆柱齿轮的的画法、尺寸标注和啮合画法。
二、引入新课题
本次可继续介绍另外两种齿轮——直齿圆锥齿轮和蜗杆、蜗轮，以及两种常用件——滚动轴承和弹簧。
三、教学内容
（一）直齿圆锥齿轮
1、直齿圆锥齿轮各部分的名称
由于圆锥齿轮的轮齿加工在圆锥面上，所以圆锥齿轮在齿宽范围内有大、小端之分, 如图7—31（a）所示。为了计算和制造方便，国家标准规定以大端为准。在圆锥齿轮上，有关的名称和术语有：齿顶圆锥面（顶锥）、齿根圆锥面（根锥）、分度圆锥面（分锥）、背锥面（背锥）、前锥面（前锥）、分度圆锥角δ、齿高h、齿顶高h a及齿根高h f等，如图7—31（b）所示。

（a） （b）
图7—31 圆锥齿轮各部分名称
2、直齿圆锥齿轮的画法简介
（1）单个圆锥齿轮画法（如图7—32所示）

（a） （b）

（c） （d）
图7—32 单个圆锥齿轮的画图步骤
3、圆锥齿轮的啮合图画法（如图7—33所示）

图7—33 圆锥齿轮啮合图的画法
（二）蜗杆、蜗轮简介
1、蜗杆的规定画法
蜗杆的形状如梯形螺杆，轴向剖面齿形为梯形，顶角为40°，一般用一个视图表达。它的齿顶线、分度线、齿根线画法与圆柱齿轮相同，牙型可用局部剖视或局部放大图画出。具体画法见图7—34所示。

图7—34 蜗杆的规定画法
2、蜗轮的规定画法
蜗轮的画法与圆柱齿轮基本相同，如图7—35所示。在投影为圆的视图中，轮齿部分只需画出分度圆和齿顶圆，其它圆可省略不画，其它结构形状按投影绘制。

图7—35 蜗轮的规定画法
3、蜗杆、蜗轮的啮合画法
蜗杆、蜗轮的啮合画法，如图7—36所示。在主视图中，蜗轮被蜗杆遮住的部分不必画出。在左视图中蜗轮的分度圆与蜗杆的分度线应相切。

图7—36 蜗杆蜗轮的啮合画法
（三）滚动轴承
滚动轴承是用来支承旋转轴的部件，结构紧凑，摩擦阻力小，能在较大的载荷、较高的转速下工作，转动精度较高，在工业中应用十分广泛。滚动轴承的结构及尺寸已经标准化，由专业厂家生产，选用时可查阅有关标准。
1、滚动轴承的结构和类型
滚动轴承的结构一般由四部分组成，如图7—37所示。
外圈——装在机体或轴承座内，一般固定不动。
内圈——装在轴上，与轴紧密配合且随轴转动。
滚动体——装在内外圈之间的滚道中，有滚珠、滚柱、滚锥等类型。
保持架——用来均匀分隔滚动体，防止滚动体之间相互摩擦与碰撞。
滚动轴承按承受载荷的方向可分为以下三种类型： 图7—37 滚动轴承的结构
向心轴承——主要承受径向载荷，常用的向心轴承如深沟球轴承。
推力轴承——只承受轴向载荷，常用的推力轴承如推力球轴承。
向心推力轴承——同时承受轴向和径向载荷，常用的如圆锥滚子轴承。
2、滚动轴承的代号
滚动轴承的代号一般打印在轴承的端面上，由基本代号、前置代号和后置代号三部分组成，排列顺序如下：
前置代号 基本代号 后置代号
（1）基本代号
基本代号表示滚动轴承的基本类型、结构及尺寸，是滚动轴承代号的基础。基本代号由轴承类型代号、尺寸系列代号和内径代号构成（滚针轴承除外），其排列顺序如下：
类型代号 尺寸系列代号 内径代号
1）类型代号
轴承类型代号用阿拉伯数字或大写拉丁字母表示，其含义见表7—6。对照表7—6讲解。
2）尺寸系列代号
尺寸系列代号由滚动轴承的宽（高）度系列代号和直径系列代号组合而成，用两位数字表示。它主要用来区别内径相同而宽（高）度和外径不同的轴承。详细情况请查阅有关标准。
3）内径代号
内径代号表示轴承的公称内径，见表7—7。对照表7—7讲解。
（2）前置代号和后置代号
前置代号和后置代号是轴承在结构形状、尺寸、公差、技术要求等有改变时，在其基本代号左、右添加的补充代号。具体情况可查阅有关的国家标准。
轴承代号标记示例：
6208 第一位数6表示类型代号，为深沟球轴承。第二位数2表示尺寸系列代号，宽度系列代号0省略，直径系列代号为2。后两位数08表示内径代号，d=8×5=40mm。
N2110 第一个字母N表示类型代号，为圆柱滚子轴承。第二、三两位数21表示尺寸系列代号，宽度系列代号为2，直径系列代号为1。后两位数10表示内径代号，内径d=10×5=50mm。
