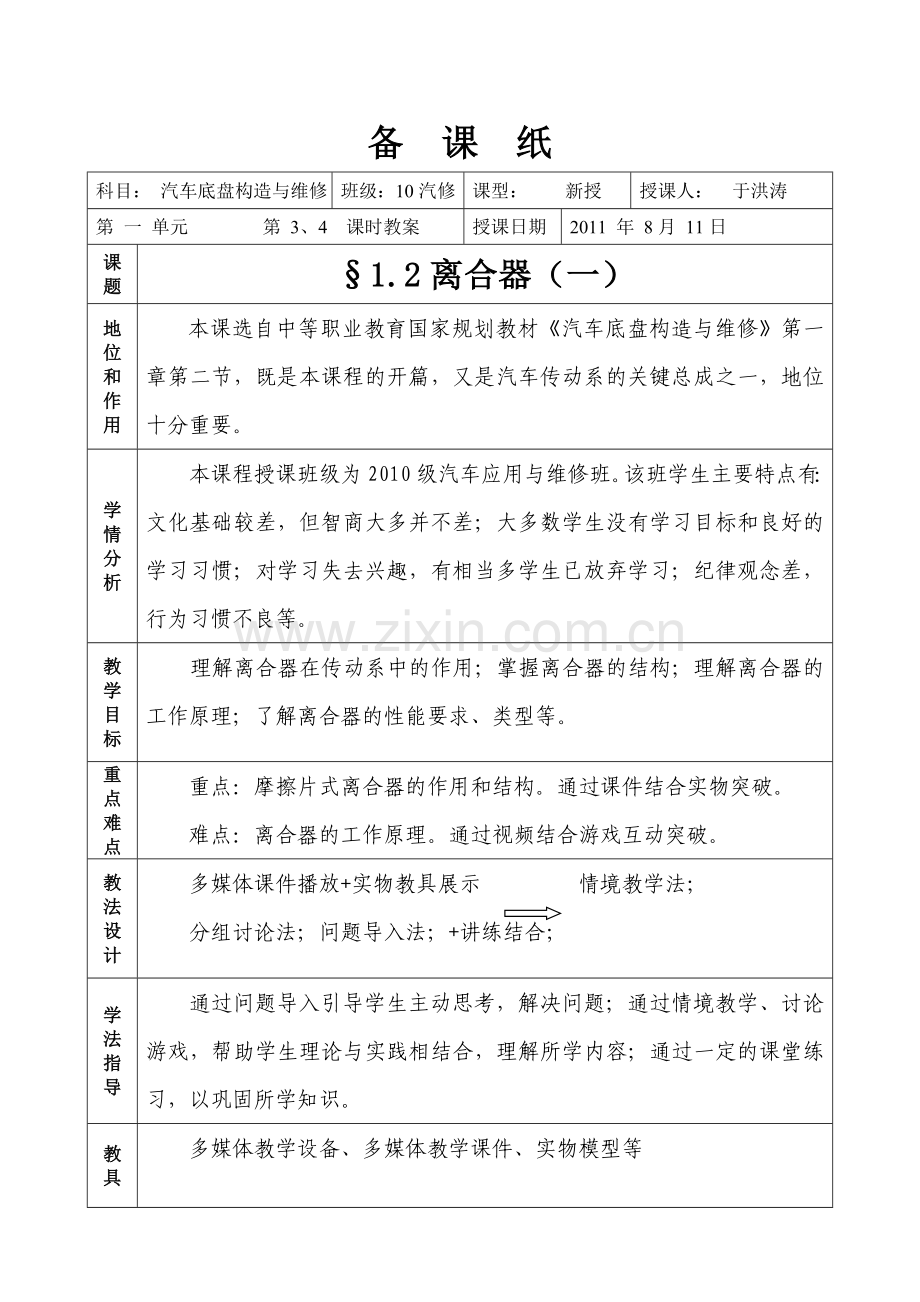

备 课 纸
科目： 汽车底盘构造与维修
班级：10汽修
课型： 新授
授课人： 于洪涛
第 一 单元 第 3、4 课时教案
授课日期
2011 年 8月 11日
课题
§1.2离合器（一）
地位和作用
本课选自中等职业教育国家规划教材《汽车底盘构造与维修》第一章第二节，既是本课程的开篇，又是汽车传动系的关键总成之一，地位十分重要。
学情分析
本课程授课班级为2010级汽车应用与维修班。该班学生主要特点有：文化基础较差，但智商大多并不差；大多数学生没有学习目标和良好的学习习惯；对学习失去兴趣，有相当多学生已放弃学习；纪律观念差，行为习惯不良等。
教学目标
理解离合器在传动系中的作用；掌握离合器的结构；理解离合器的工作原理；了解离合器的性能要求、类型等。
重点难点
重点：摩擦片式离合器的作用和结构。通过课件结合实物突破。
难点：离合器的工作原理。通过视频结合游戏互动突破。
教法设计
多媒体课件播放+实物教具展示 情境教学法；
分组讨论法；问题导入法；+讲练结合；
学法 指导
通过问题导入引导学生主动思考，解决问题；通过情境教学、讨论游戏，帮助学生理论与实践相结合，理解所学内容；通过一定的课堂练习，以巩固所学知识。
教具
多媒体教学设备、多媒体教学课件、实物模型等

教学过程
备注
复习旧课
1、传动系功用；把发动机的动力传给变速器
2、传动系的组成；离合器、变速器、万向传动机构、驱动桥等
3、汽车传动系布置形式： FR、FF、RF、RR 、nWD
通过课件
分析

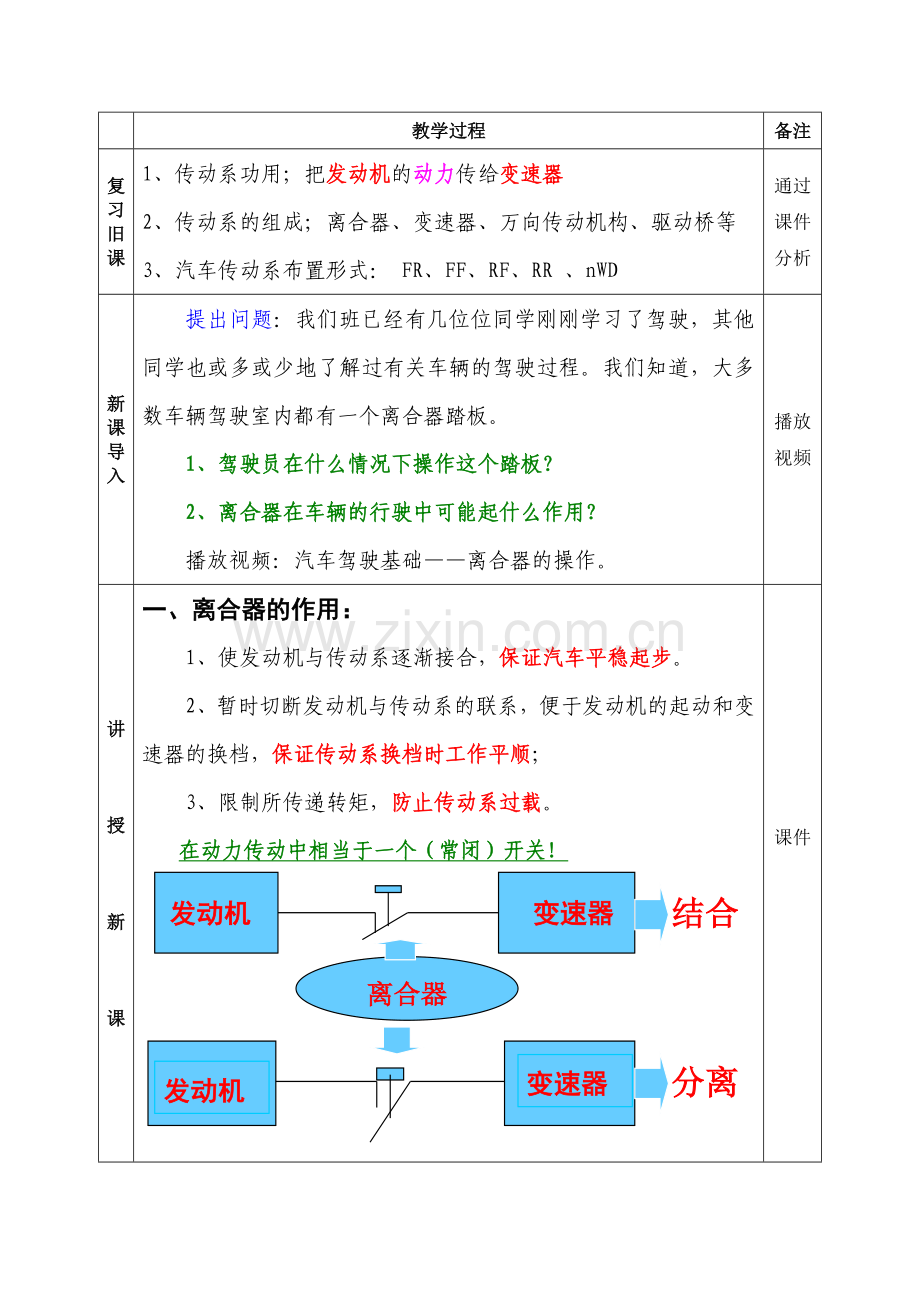

新课导入
提出问题：我们班已经有几位位同学刚刚学习了驾驶，其他同学也或多或少地了解过有关车辆的驾驶过程。我们知道，大多数车辆驾驶室内都有一个离合器踏板。
1、驾驶员在什么情况下操作这个踏板？
2、离合器在车辆的行驶中可能起什么作用？
播放视频：汽车驾驶基础——离合器的操作。
播放视频
讲

授

新

课
一、离合器的作用：
1、使发动机与传动系逐渐接合，保证汽车平稳起步。
2、暂时切断发动机与传动系的联系，便于发动机的起动和变速器的换档，保证传动系换档时工作平顺；
3、限制所传递转矩，防止传动系过载。
发动机
变速器
发动机
变速器
结合

分离
离合器
在动力传动中相当于一个（常闭）开关！

课件

教学过程
备注

讲

授

新

课

二、对离合器的要求：
1、具有合适的储备能力。既能保证传递发动机最大扭矩，又能防止传动系过载。
2、接合平顺柔和，以保证汽车平稳起步；
3、分离迅速彻底，便于换档和发动机起动。
4、具有良好的散热能力。
5、操纵轻便，以减轻驾驶员的疲劳。
6、从动部分的转动惯量应尽量小,以减小换档时的冲击。
三、离合器的类型：（按工作原理）
1、摩擦式离合器； 2、液力式离合器；

3、电磁式离合器。

课件

简介

展示实物
或

强调其应用场合

教学过程
备注

讲

授

新

课

四、常见（摩擦片式）离合器的基本结构：
摩擦片式离合器一般由主动部分、从动部分、压紧机构和操纵机构四部分组成。
1、主动部分：由飞轮、离合器盖、压盘等组成。发动机的动力由此传入；

2、从动部分：由离合器从动盘总成组成。把动力传给变速器；

3、压紧机构：由弹簧等组成；摩擦力正压力的由来；
课件

展示实物

展示实物
和

展示实物

教学过程
备注

讲

授

新

课

根据离合器的类型不同，有膜片弹簧、螺旋弹簧等形式。
4、操纵机构：由离合器踏板、离合器操纵传动机构、分离叉、分离轴承等组成；驾驶员对离合器的操纵控制机构；离合器操纵传动机构有机械式、液压式等不同类型。

五、摩擦片式离合器的工作原理：
Ⅰ、做小游戏：同桌配合，一同学用力捏住课本，另一同学用力去夺。
体会摩擦力的两个要素——正压力与摩擦系数
Ⅱ、播放视频——离合器工作原理：
小组探讨
全班分成四个学习小组，根据刚才的游戏和视频分别探讨以下问题：

课件

展示实物

做游戏

播放视频

小组探讨

教学过程
备注

讲

授

新

课

1、弹簧过硬或过软对离合器的工作有何影响？
2、若从动盘摩擦衬片表面或飞轮、压盘工作表面粘油对离合器的工作有何影响?
3、驾驶员踩下或放松离合器踏板，离合器做何动作？
由此推导出离合器工作原理：
1、结合状态：在弹簧力的作用下，飞轮和压盘紧紧把从动盘压住。这样，发动机的动力经飞轮和压盘在摩擦力的作用下传给从动盘，从动盘通过花键配合传给变速器。即：
压盘
弹簧力
结合状态
从动盘被压紧
飞轮

压盘被
抬起
弹簧力
分离
状态
从动盘
被放松
飞轮
2、分离状态：驾驶员踩下离合器踏板，经离合器操纵机构使压盘被抬起，从动盘从而被放松，离合器分离，发动机传给变速器的动力被切断。即：

小组探讨：要求学生根据工作原理进一步思考离合器的作用：
踩下离合器
挂上起步档
缓加油门
缓抬离合
汽车起步
1、离合器在汽车起步时应如何操作？其作用是如何实现的？

课件

教师推导

小组探讨

讲

授

新

课

2、离合器在汽车换挡时应如何操作？其作用是如何实现的？
踩下离合器
摘旧档
踩下离合器
挂新档
汽车换挡
3、离合器是如何防止传动系过载的？
传动系过载
离合器打滑
保护脆弱构件
教师通过课件进行点评分析
课件

课

堂

练

习
1、离合器在动力传递中相当于一个（常闭）按钮，其作用主要有（保证汽车平稳起步）、（保证传动系换档时工作平顺）、（防止传动系过载）。
2、离合器按工作原理主要分为（摩擦式）、（液力式）、（电磁式）三种类型。
3、摩擦片式离合器一般由（主动部分）、（从动部分）、（压紧机构）和（操纵机构）四部分组成
4、简述摩擦片式离合器的工作原理。（答案见上图）

课件

课堂小结
一、离合器的作用； 四、摩擦片式离合器的基本结构；
二、对离合器的要求； 五、摩擦片式离合器的工作原理。
三、离合器的类型；

作业
1、课后练习P120 2题 3题
2、预习下一部分内容。
