全国2011年1月自学考试发电厂电气主系统试题
课程代码：02301
一、单项选择题(本大题共15小题。每小题1分，共15分)
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1.当电流互感器二次侧开路，使铁芯中磁通急剧增加达到饱和状态时，磁通波形变为( )
A.正弦波 B.矩形波
C.三角波 D.平顶波
2.对夹层绝缘或有机绝缘材料的设备、交流耐压试验后判定试品不合格的依据是：绝缘电阻比耐压试验前下降( )
A.10％ B.20％
C.30％ D.40％
3.如果避雷针的高度为h，则单支避雷针在地面上的保护半径r为( )
A.1.0h B.1.2h
C.1.5h D.2.0h
4.变电所某10kV出线开关柜配有断路器QF及出线隔离开关QSL和母线隔离开关QSB。若进行停电操作，其顺序为：( )
A.QF—QSL—QSB B. QF—QSB—QSL
C. QSL—QSB—QF D.QSB—QF—QSL
5.发电机容量为60MW及以下的机组，发电机电压为10.5kV时，高压厂用电电压可采用( )
A.0.38kV B.3kV
C.6kV D.10kV
6.设置旁路母线的目的是为了( )
A.满足扩建的需要 B.增加供电回路数
C.增加电源支路 D.不停电检修引出线断路器
7.为加强机组的单元性，便于全厂公用负荷集中管理和配合检修，通常在机组额定功率为多少MW及以上时，可没置高压公用母线段?( )
A.10 B.100
C.200 D.300

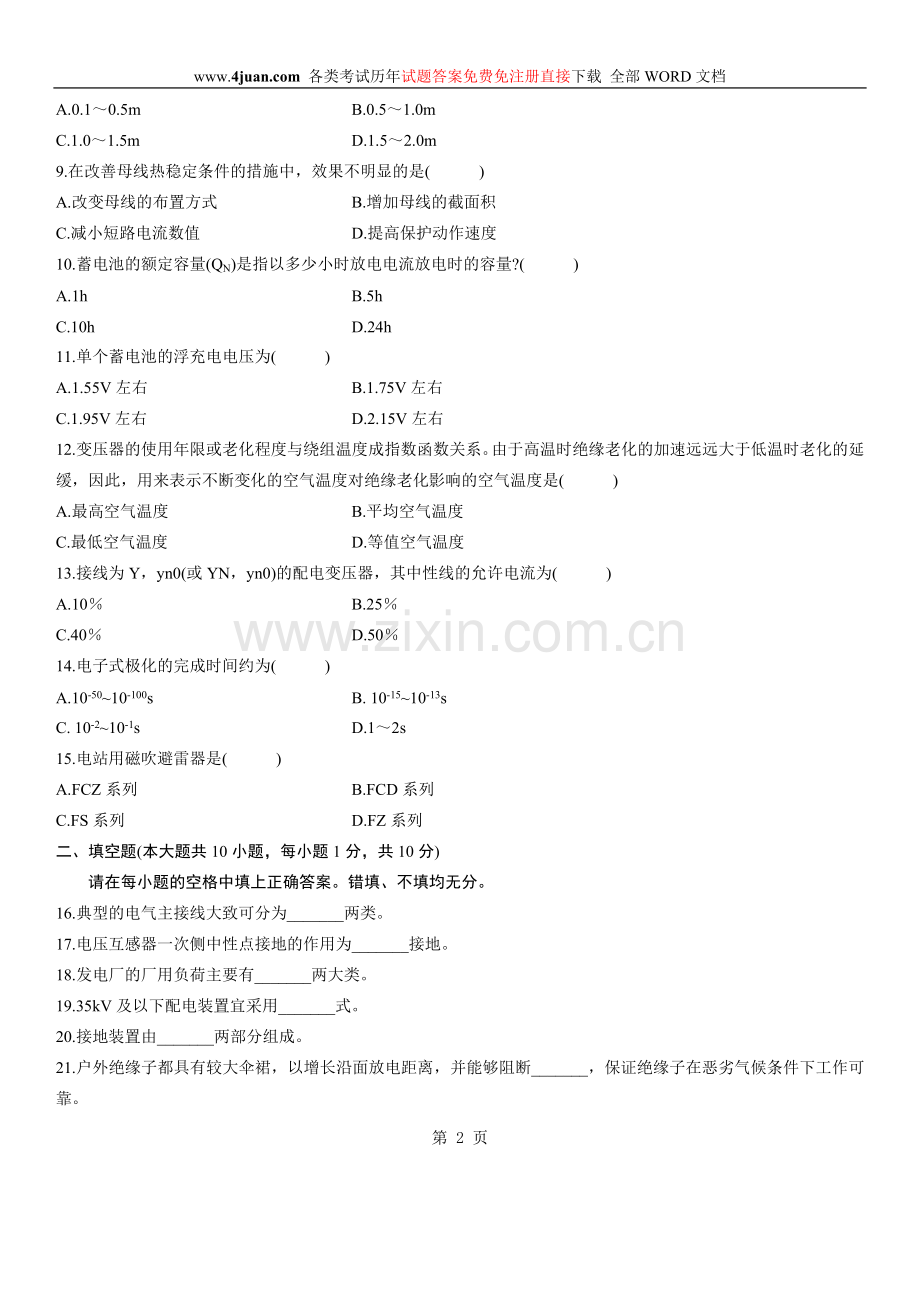

8.在低式布置的屋外式配电装置中，安装断路器的混凝土基础高度应为( )
A.0.1～0.5m B.0.5～1.0m
C.1.0～1.5m D.1.5～2.0m
9.在改善母线热稳定条件的措施中，效果不明显的是( )
A.改变母线的布置方式 B.增加母线的截面积
C.减小短路电流数值 D.提高保护动作速度
10.蓄电池的额定容量(QN)是指以多少小时放电电流放电时的容量?( )
A.1h B.5h
C.10h D.24h
11.单个蓄电池的浮充电电压为( )
A.1.55V左右 B.1.75V左右
C.1.95V左右 D.2.15V左右
12.变压器的使用年限或老化程度与绕组温度成指数函数关系。由于高温时绝缘老化的加速远远大于低温时老化的延缓，因此，用来表示不断变化的空气温度对绝缘老化影响的空气温度是( )
A.最高空气温度 B.平均空气温度
C.最低空气温度 D.等值空气温度
13.接线为Y，yn0(或YN，yn0)的配电变压器，其中性线的允许电流为( )
A.10％ B.25％
C.40％ D.50％
14.电子式极化的完成时间约为( )
A.10-50~10-100s B. 10-15~10-13s
C. 10-2~10-1s D.1～2s
15.电站用磁吹避雷器是( )
A.FCZ系列 B.FCD系列
C.FS系列 D.FZ系列
二、填空题(本大题共10小题，每小题1分，共10分)
请在每小题的空格中填上正确答案。错填、不填均无分。
16.典型的电气主接线大致可分为_______两类。
17.电压互感器一次侧中性点接地的作用为_______接地。
18.发电厂的厂用负荷主要有_______两大类。
19.35kV及以下配电装置宜采用_______式。
20.接地装置由_______两部分组成。
21.户外绝缘子都具有较大伞裙，以增长沿面放电距离，并能够阻断_______，保证绝缘子在恶劣气候条件下工作可靠。
22.在发电厂中，当断路器断开时其两侧可能出现由两个电源分别供电的电力系统时，该断路器的装设点称为_______。
23.容量为300～600MW的机组，考虑到元件主保护双重化设置，每台机组可设_______组蓄电池。
24.电介质在交流电压作用下，除电导损耗外，还要考虑由于_______极化而引起的损耗。
25.500kV架空线路的波阻抗为_______。
三、名词解释题(本大题共5小题，每小题3分，共15分)
26.电气二次接线图
27.电压互感器的额定容量
28.安全净距
29.矩形母线的经济截面
30.先导放电通道
四、简答题(本大题共6小题，每小题5分，共30分)
31.普通限流电抗器选择和校验条件有哪些？
32.分相封闭母线由哪几部分构成？其外壳的作用是什么？
33.向旁路母线充电检查旁路母线有无故障的过程中，为什么要先合旁路断路器主母线侧隔离开关，再合旁路母线侧隔离开关？
34.何谓发电厂厂用低压电动机单独自启动？为保证其可靠启动，对母线电压有何要求？
35.电压互感器的配置原则是什么？
36.泄漏电流试验接线中微安表处于低压的接线有哪些特点？
五、绘图题(本大题共1小题，10分)
37.某发电厂的主接线如题37图所示，现该发电厂拟扩建2台机(仍采用单元接线)和2条出线，扩建后主接线采用单母线分段接线，原主接线为I段母线，扩建部分为Ⅱ段母线，试画出扩建后的主接线图。

六、计算题(本大题共2小题，每小题10分，共20分)
38.已知某两台变压器的参数如题38表所示。试计算其并联运行的平衡电流。
题38表 变压器参数
参数
变压器I
变压器II
SN（kVA）
UN1/UN2（kV）
uk%
联接组别
100000
110/11
11
Y/△-11
100000
110/10.5
10.5
Y/△-11

39.某发电厂10.5kV引出线上测量仪表与电流互感器的连接方式如题39图所示。图中，16L1- A电流表消耗功率0.5VA；16D3-W功率表电流线圈消耗总功率3VA；DS1型电度表电流线圈消耗总功率1VA；LFZJ1-10型电流互感器变比为400／5，0.5级，二次负荷额定阻抗ZN=
0.8Ω。电流互感器至仪表间距离为15m，所有连接线接触电阻取0.1Ω。试选择二次电缆的截面。(铜导线ρ=1.75×10-8Ω·m)。
