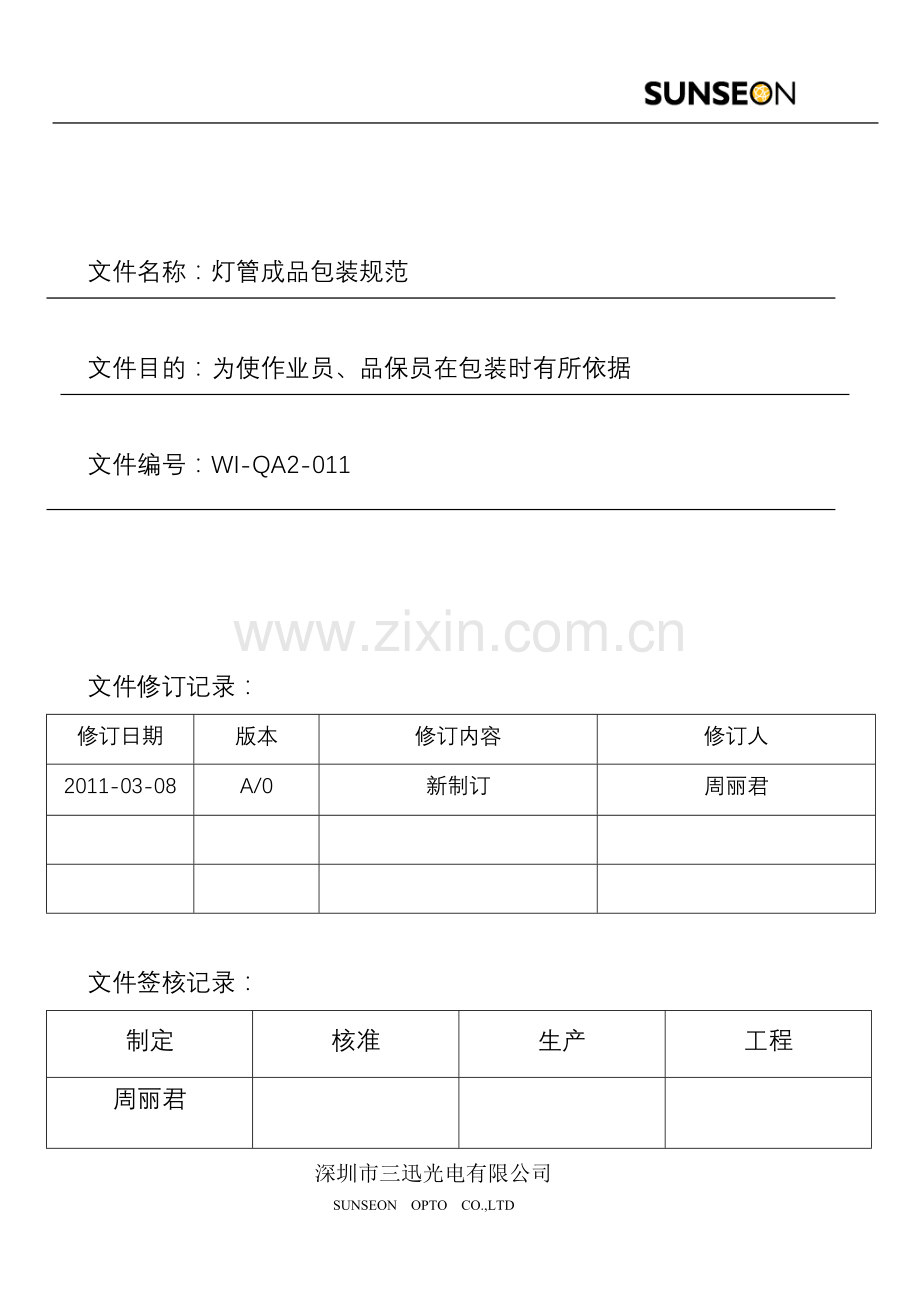

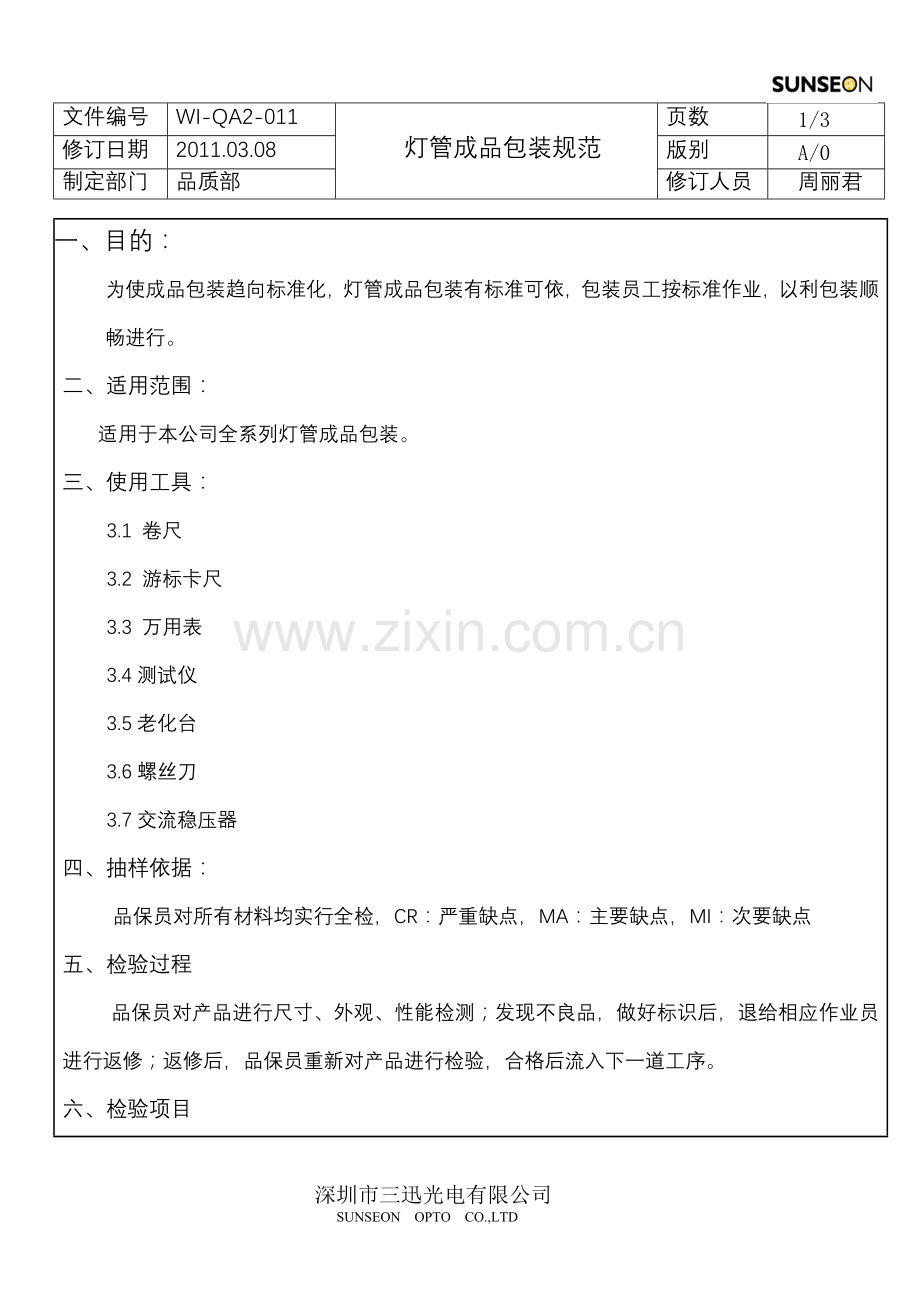

文件编号 WI-QA2-011 灯管成品包装规范页数 4/3 修订日期 2011.03.08 版别　A/0 制定部门品质部修订人员周丽君　文件名称：灯管成品包装规范文件目的：为使作业员、品保员在包装时有所依据文件编号：WI-QA2-011 文件修订记录：修订日期版本修订内容修订人 2011-03-08 A/0 新制订周丽君文件签核记录：制定核准生产工程周丽君深圳市三迅光电有限公司　SUNSEON　OPTO CO.,LTD 一、目的：为使成品包装趋向标准化，灯管成品包装有标准可依，包装员工按标准作业，以利包装顺畅进行。二、适用范围：适用于本公司全系列灯管成品包装。三、使用工具： 3.1 卷尺 3.2 游标卡尺 3.3 万用表 3.4测试仪 3.5老化台 3.6螺丝刀 3.7交流稳压器四、抽样依据：品保员对所有材料均实行全检，CR：严重缺点，MA：主要缺点，MI：次要缺点五、检验过程品保员对产品进行尺寸、外观、性能检测；发现不良品，做好标识后，退给相应作业员进行返修；返修后，品保员重新对产品进行检验，合格后流入下一道工序。六、检验项目检验项目检验内容检验标准检验治具判定结果缺点分类尺寸端面长度 1198±1.6mm 卷尺 OK MA 总长度 1213±1.6mm OK MA 灯头柱直径 2.4±0.3mm 游标卡尺 OK MI 灯头柱长度 7.4±0.3mm OK MI 外径 30±0.5mm OK MI 外观 PC面罩划伤 1.发光面轻微刮伤<10mm 超过2处 2.划伤>15mm 3.划伤严重>3mm 垂直20CM目视 NG MA PC面罩脏污 PC面罩表面赃污 NG MA PC面罩裂纹 1. 裂纹<5mm超过2处， 2. 裂纹>10mm NG MA PC面罩黑点 1.黑点直径<1mm超过2处 2.黑点直径>3mm NG MA PCB划伤 1.表面划伤<8mm超过2处 2.表面划伤＞15mm NG MA PCB黑点 1.黑点、杂物<1mm超过2处 2.黑点杂物>1.5mm NG MA PCB位置 PCB位置应在管中间，偏左偏右或脱落目视 NG MA 透光性 PC面罩透光性不均匀 NG MA LED外观垂直目视LED，歪斜超过6度 NG NG MA LED分层、胶体内有杂物、气泡直径>0.5mm NG MA LED胶体表面附有脏物 NG MI 灯头两端灯头PIN针不在同一水平线上；偏差超过5度（PIN针总度数）目视 NG MI 灯头两端螺丝滑丝严重 NG MA 灯头赃物 NG MI 检验项目检验内容检验标准检验治具判定结果缺点分类外观灯头两端灯头PIN针连接良好.螺丝与PIN针不导通万用表 OK MA 成品外观灯管内有蚊虫、异物，金属碎片目视 NG MA 两端4颗螺丝，滑丝或用螺丝刀可拧动螺丝刀面罩与管体配合不到位、轻压有脱出现象手感 NG MA 成品结构用手摇晃灯管有异常响声耳听 NG MA 标签标签位置没有贴齐堵头和灯管边沿、种类不正确（中性、公司）、标识点不正确不规范目视 NG MA 性能规格与订单型号不符（电压、灯数、长度、色温）不接受目视 NG CR 死灯单颗或多颗LED不亮 NG CR LED闪烁 LED有闪烁现象 NG CR LED偏色整条灯管单个LED偏色>500K NG MA 输入电压输入电压调到85-265V 测试仪交流稳压器 OK MA 功率功率16.5-18W OK CR 功率因素功率因素>0.9PF OK CR 频率在频率50/60HZ上测试 OK MA 老化测试老化12小时以上，LED有死灯、闪烁、偏色、功率不正常、不亮老化台 NG CR 包装气泡袋气泡袋太脏、破烂目视 NG MI 灯头盖两灯头未加保护盖 NG MA 包装数量批量要求每箱50条万用表 OK MI 包装箱包装箱有损坏或封胶带不美观目视 NG MI 外箱及标签数量不正确，标签不正确或漏贴 NG MA 包装棉包装棉缺少 NG MI 深圳市三迅光电有限公司　 SUNSEON　OPTO CO.,LTD
