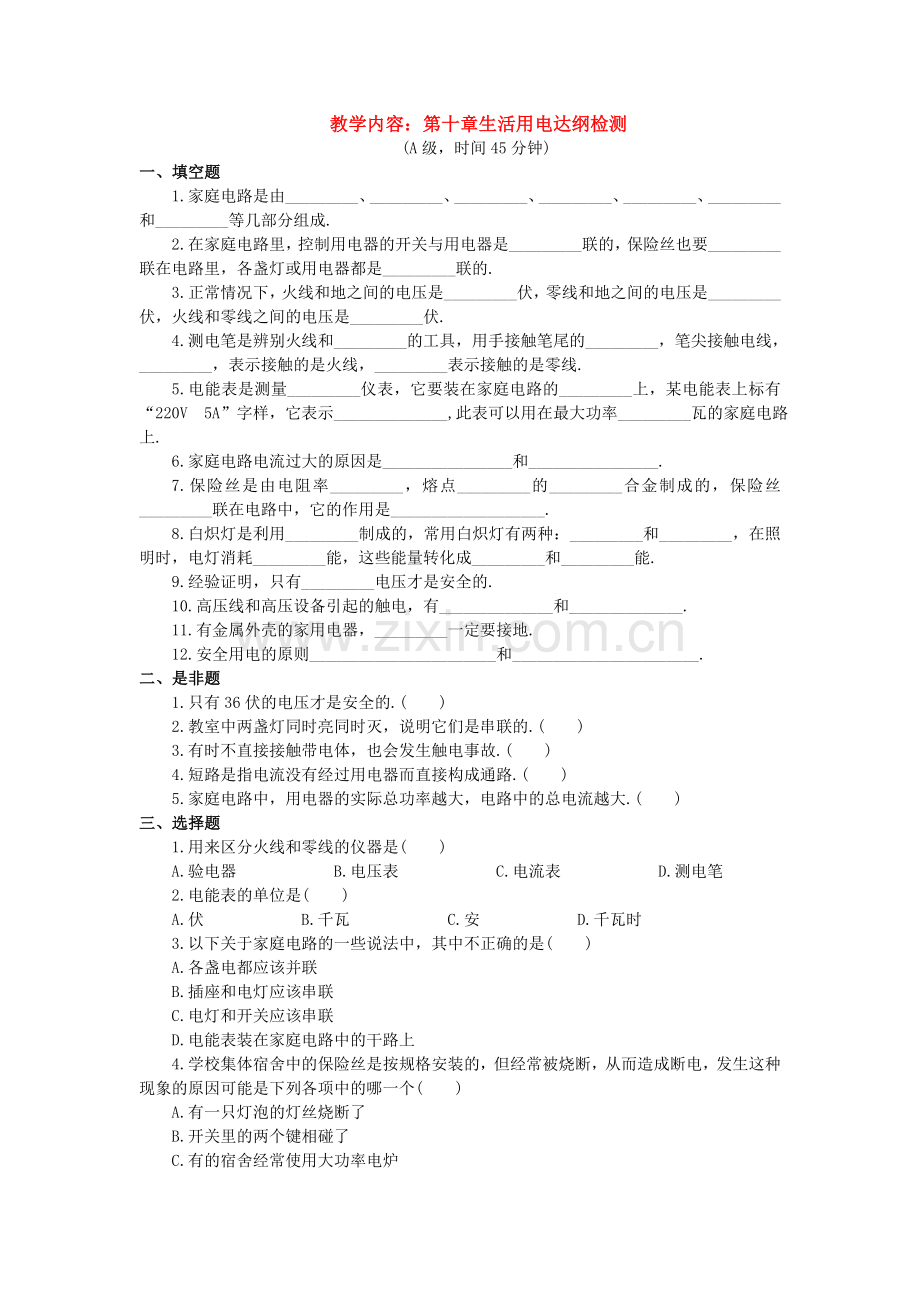

教学内容：第十章生活用电达纲检测
(A级，时间45分钟)
一、填空题
1.家庭电路是由_________、_________、_________、_________、_________、_________和_________等几部分组成.
2.在家庭电路里，控制用电器的开关与用电器是_________联的，保险丝也要_________联在电路里，各盏灯或用电器都是_________联的.
3.正常情况下，火线和地之间的电压是_________伏，零线和地之间的电压是_________伏，火线和零线之间的电压是_________伏.
4.测电笔是辨别火线和_________的工具，用手接触笔尾的_________，笔尖接触电线，_________，表示接触的是火线，_________表示接触的是零线.
5.电能表是测量_________仪表，它要装在家庭电路的_________上，某电能表上标有“220V 5A”字样，它表示______________,此表可以用在最大功率_________瓦的家庭电路上.
6.家庭电路电流过大的原因是________________和________________.
7.保险丝是由电阻率_________，熔点_________的_________合金制成的，保险丝_________联在电路中，它的作用是___________________.
8.白炽灯是利用_________制成的，常用白炽灯有两种：_________和_________，在照明时，电灯消耗_________能，这些能量转化成_________和_________能.
9.经验证明，只有_________电压才是安全的.
10.高压线和高压设备引起的触电，有______________和______________.
11.有金属外壳的家用电器，_________一定要接地.
12.安全用电的原则_______________________和_______________________.
二、是非题
1.只有36伏的电压才是安全的.( )
2.教室中两盏灯同时亮同时灭，说明它们是串联的.( )
3.有时不直接接触带电体，也会发生触电事故.( )
4.短路是指电流没有经过用电器而直接构成通路.( )
5.家庭电路中，用电器的实际总功率越大，电路中的总电流越大.( )
三、选择题
1.用来区分火线和零线的仪器是( )
A.验电器 B.电压表 C.电流表 D.测电笔
2.电能表的单位是( )
A.伏 B.千瓦 C.安 D.千瓦时
3.以下关于家庭电路的一些说法中，其中不正确的是( )
A.各盏电都应该并联
B.插座和电灯应该串联
C.电灯和开关应该串联
D.电能表装在家庭电路中的干路上
4.学校集体宿舍中的保险丝是按规格安装的，但经常被烧断，从而造成断电，发生这种现象的原因可能是下列各项中的哪一个( )
A.有一只灯泡的灯丝烧断了
B.开关里的两个键相碰了
C.有的宿舍经常使用大功率电炉
D.某个宿舍的电路发生了断路
5.某同学家中装有一只“220V 2.5A”的电能表，他家最多能同时使用几盏“220V 100W”的电灯( )
A.6盏 B.5盏 C.4盏 D.3盏
6.下面哪一句话是正确的( )
A.只要有电流通过人体就会触电
B.只有高压线路才会发生触电
C.只要不接触高、低压线路，就不会触电
D.以上说法都不对
7.以下做法中正确的是( )
A.发现有人触电，应立即将触电人拉离电源作人工呼吸
B.有人触电，立即用小刀或剪刀将电线剪断
C.电器设备着火立即泼水灭火
D.发现有人触电，先切断电源或用绝缘物将电线挑开，再抢救
四、实验题
1.如下图所示，将测电笔的各部分名称填在空白内：(1)_________，(2)_________，(3)_________，(4)_________，(5)_________，(6)_________.在使用测电笔时，电流_________人体，(填“通过”或“不通过”)测电笔上的电阻的阻值_________，填(“很大”或“很小”)它起到_________电流的作用.(填“增大”或“减小”)

2.将下图所示的元件连成一个简单的家庭电路.

五、计算题
1.某家电能表标有“220V 3A”字样，现新购买“220V 1130瓦”电火锅一个，问此电火锅是否能使用?

2.教室装有“220V 40W”的日光灯8盏，现有额定电流1A，1.24A，1.5A和2A4种规格的保险丝，那么应选用哪种规格保险丝?

3.一个家庭使用三盏白炽灯，额定功率分别为P1=60瓦，P2=P3=40瓦，求三盏灯同时工作时通过保险丝的电流.

(AA级，时间60分钟)
一、填空题
1.家庭电路的电压是_________伏，动力电路的电压是_________伏.
2.下图是家庭电路组成的电路图，请将各部分名称填在空白内：

(1)_________，(2)_________，(3)_________，(4)_________，(5)_________，(6)_________，(7)_________.
3.一位同学家某天电能表的计数器上显示为他家里有40瓦的电灯3盏，30瓦的收录机一台，90瓦的电视机一台，平均每天用电3小时，30天后共用了_________度电，此时电能表计数器应为.
4.使用螺丝口灯泡的灯座或灯头，在接线时，螺旋套只准接在_________上，不准接在_________上.
5.某物理小组自制一把“220V 22W”的电烙铁，在额定电压上使用，每分钟产生热量_________焦，该烙铁的电阻是_________欧.
6.一只电能表的表盘上标着3000R/KWh.用它来测定用电器的电功率，当待测用电器正常工作时，电能表每转动15周所需时间3分钟，那么这个用电器的电功率是_________瓦.
7.如果家庭电路发生以下情况，试说明电路出了什么故障?
(1)当开某盏灯时，灯泡只闪了一下就熄灭了，但别的用电器仍正常工作_______.
(2)在原来正常工作的电路中，把台灯插头插入插座时，电灯突然熄灭了_________.
8.学校照明电路的电灯都工作时，干路的总电流_________，总功率_________，总电阻_________.(填“最大”或“最小”)
9.使按规定安装的保险丝熔断的原因是__________________或_________________.
10.某家的电能表标有“220V 5A”字样，现有40W灯2盏，70W彩电一台，100W冰箱一台，800W电烤箱一个，这些用电器同时使用，此电能表_________安全工作.(填“能”或“不能”)
11.白炽灯的灯丝是用熔点_________的_________做.为了防止灯丝氧化，小功率的灯泡要_________，为了防止灯丝的氧化和升华，大功率的灯泡内要充入_________等气体.
12.如下图所示，该图中的错误是：

(1)____________________________________________________________.
(2) ____________________________________________________________.
(3) ____________________________________________________________.
二、选择题
1.下列说法中正确的是( )
A.火线直接进灯座
B.零线接进保险盒，再过开关进灯座
C.螺丝口灯座的螺旋套只准接在零线上
D.火线和零线不能并排走
2.下列电压中属于安全电压的是( )
A.3节蓄电池串联的电源电压
B.低压电路的电压
C.家庭电路的电压
D.动力电路的电压
3.如下图所示的几个螺丝口灯座的连接，其中正确的是( )

4.导线通过1安电流产生一定的热量，如果电流增大到2安，则在相等的时间里产生的热量是前者的( )
A.2倍 B.4倍 C.倍 D.无法判断
5.把标有“4V 4W”和“6V 9W”字样的灯泡串联接在电压为8伏的电路中，则下列说法正确的是( )
A.“4V 4W”灯泡的实际功率比较大
B.“6V 9W”灯泡的实际功率比较大
C.两灯泡的实际功率一样大
D.“4V 4W”的灯泡能够正常发光
6.安装家庭电路的时候( )
A.必须把开关接在火线上，保险盒接在零线上
B.必须把开关接在零线上，保险盒接在火线上
C.必须把开关和保险盒串联后接在零线上
D.必须把开关和保险盒串联后接在火线上
7.如下图所示(甲)、(乙)所示分别为3孔插座和3脚插头，关于它们的接法，以下说法中正确的是( )

A.1接地，4接外壳 B.2、3接用电部分
C.6接火线，5接零线 D.2接火线，3接零线
8.用测电笔测灯头的火线，但氖管不发光，这可能是( )
A.灯泡的灯丝断了 B.保险丝断了
C.测电笔使用不当 D.开关被短路
9.原来室内电灯正常发光，在台灯开关断开的情况下，当把台灯的插头插入插座时，室内电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是( )
A.台灯的功率太大 B.插座处原来有短路
C.台灯灯座处有短路 D.台灯插头处有短路
三、计算题
1.某学校把标有“220V 10A”的电能表接在电路中，现已装有40瓦日光灯40盏，25瓦日光灯10盏.若这些灯平均每天使用3小时，一个月(按30天计算)消耗的电能是多少千瓦时，如果再装40瓦的日光灯，可以安装多少盏?

2.有两电阻R1和R2，R1=12欧，R2=20欧，R1和R2串联在某电路中，已知通过R1电流为3安，求6分钟内电阻R1和R2分别产生多少热量?

3.用电器的工作电流是0.5安，在10分钟内消耗电能66000焦，求用电器的功率及两端的电压?

4.一个电热器接在电压是220伏的电源上，电热器的功率为25瓦.在使用时发现它产生热太快，需将它的功率降为16瓦.如果电源电压不变，且电热器的电阻不随温度变化.问：
(1)应给电热器串联一个多大的电阻R?
(2)改装后电阻R消耗的功率是多大?

参考答案
(A级)
一、填空题.
1.进户线 电能表 闸刀开关 保险盒 电灯 开关 插座 2.串 串 并 3.220 零 220 4.零线 金属体 氖管发光 氖管不发光 5.电功 干路 额定电压220伏允许通过的最大电流值5安 1100 6.短路 总功率过大 7.大 低 铅锑 串 当电路中电流过大时，自动熔断，切断电路，起到保险的作用 8.电流的热效应 卡口 螺丝口 电 内 光 9.不高于36伏的 10.高压电弧触电 跨步电压触电 11.外壳 12.绝对不要接触没有绝缘皮的火线及跟火线连通的导体，不要靠近高压带电体
二、是非题
1.× 2.× 3.√ 4.√ 5.√
三、选择题
1.D 2.D 3.B 4.C 5.B 6.D 7.D
四、实验题
1.(1)笔尾金属体 (2)弹簧 (3)小窗 (4)氖管 (5)电阻 (6)笔尖金属体 通过 很大 减少
2.如下图所示.

五、计算题
1.因为1300瓦＞660瓦，所以不能使用 2.应选用1.5安的保险丝 3.0.64安

(AA级)
一、填空题.
1.220 380 2(1)开关 (2)灯座 (3)插座 (4)保险盒 (5)闸刀开关 (6)电能表 (7)进户线 3.21.6 0848.1 4.零线 火线 5.1320 2200 6.100 7.(1)灯丝断了 (2)插头短路 8.最大 最大 最小 9.短路 总功率过大 10.能 11.高 钨 抽成真空 氮、氩 12.(1)保险丝没有接在火线上 (2)开关S没有接到火线上 (3)插座没有和电灯并联
二、选择题.
1.C 2.A 3.D 4.B 5.C、D 6.D 7.A 8.B、C 9.D
三、计算题
1.166.5千瓦时 8盏 2.3.9×104焦 6.5×104焦 3.110瓦 220伏 4.484欧 4瓦
