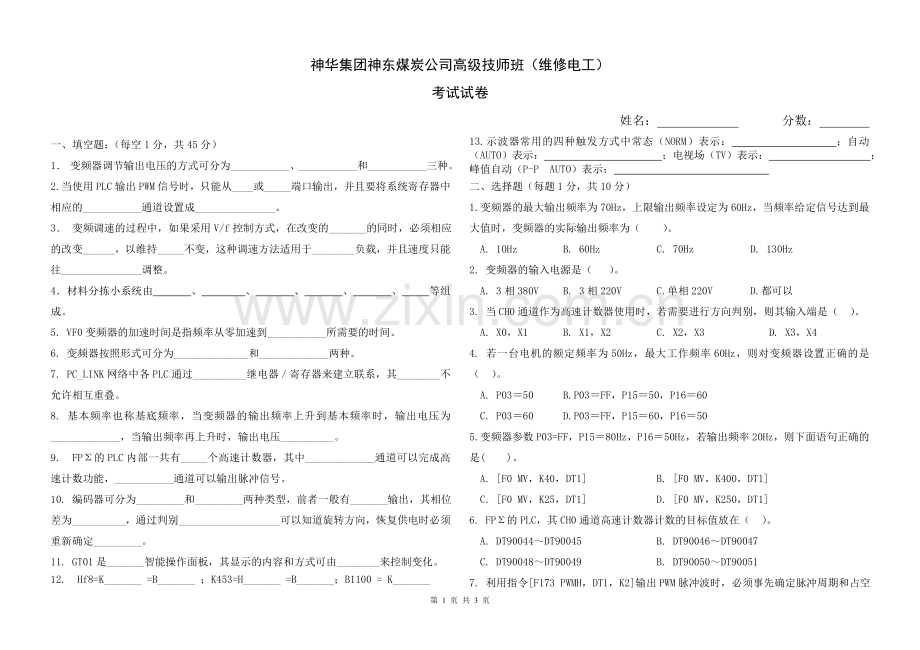

神华集团神东煤炭公司高级技师班（维修电工）
考试试卷
姓名：_____________ 分数：________

第 3 页 共 3 页
一、填空题：（每空1分，共45分）
1． 变频器调节输出电压的方式可分为___________、___________和___________三种。
2. 当使用PLC输出PWM信号时，只能从____或_____端口输出，并且要将系统寄存器中相应的___________通道设置成_______________。
3． 变频调速的过程中，如果采用V/f控制方式，在改变的_______的同时，必须相应的改变______，以维持_____不变，这种调速方法适用于________负载，并且速度只能往_______________调整。
4．材料分拣小系统由 、 、 、 、 、 等组成。
5. VF0变频器的加速时间是指频率从零加速到___________所需要的时间。
6. 变频器按照形式可分为______________和_____________两种。
7. PC_LINK网络中各PLC通过__________继电器／寄存器来建立联系，其________不允许相互重叠。
8. 基本频率也称基底频率，当变频器的输出频率上升到基本频率时，输出电压为_____________，当输出频率再上升时，输出电压__________。
9. FPΣ的PLC内部一共有_____个高速计数器，其中_____________通道可以完成高速计数功能，___________通道可以输出脉冲信号。
10. 编码器可分为_________和_________两种类型，前者一般有_______输出，其相位差为__________，通过判别___________________可以知道旋转方向，恢复供电时必须重新确定_________。
11. GT01是_______智能操作面板，其显示的内容和方式可由________来控制变化。
12. Hf8=K_______ =B_______ ；K453=H_______ =B_______；B1100 = K_______
13.示波器常用的四种触发方式中常态（NORM）表示： ；自动（AUTO）表示： ；电视场（TV）表示： ；峰值自动（P-P AUTO）表示：
二、选择题（每题1分，共10分）
1. 变频器的最大输出频率为70Hz，上限输出频率设定为60Hz，当频率给定信号达到最大值时，变频器的实际输出频率为（ ）。
A. 10Hz B. 60Hz C. 70Hz D. 130Hz
2. 变频器的输入电源是（ ）。
A. 3相380V B. 3相220V C.单相220V D.都可以
3. 当CH0通道作为高速计数器使用时，若需要进行方向判别，则其输入端是（ ）。
A. X0，X1 B. X1，X2 C. X2，X3 D. X3，X4
4. 若一台电机的额定频率为50Hz，最大工作频率60Hz，则对变频器设置正确的是（ ）。
A. P03＝50 B.P03＝FF，P15＝50，P16＝60
C. P03＝60 D.P03＝FF，P15＝60，P16＝50
5. 变频器参数P03=FF，P15＝80Hz，P16＝50Hz，若输出频率20Hz，则下面语句正确的是( )。
A. [F0 MV，K40，DT1] B. [F0 MV，K400，DT1]
C. [F0 MV，K25，DT1] D. [F0 MV，K250，DT1]
6. FPΣ的PLC，其CH0通道高速计数器计数的目标值放在（ ）。
A. DT90044～DT90045 B. DT90046～DT90047
C. DT90048～DT90049 B. DT90050～DT90051
7. 利用指令[F173 PWMH，DT1，K2]输出PWM脉冲波时，必须事先确定脉冲周期和占空比，这两个参数应存放到通道（ ）中。
A. DT0，DT1 B. DT1，DT2 C. DT2，DT3 D. DT3，DT4
8. 当PLC通过PWM方式控制变频器时，要改变输出频率必须（ ）。
A. 将PLC转换成编辑方式修改占空比 B. 修改PLC的系统参数
C. 在程序运行时直接修改占空比 D. 修改变频器的参数设置
9. GT01显示的多个画面是事先编辑好，存储在（ ）中，需要时调出来。
A. PLC B. GT01 C. 计算机 D. 变频器
10. 多台PLC组成PC_LINK网络时，如果其中一台PLC改变了自身发送区的内容，则其他PLC（ ）。
A. 相应接受区的内容也随之自动变化 B. 发送区的内容也随之自动改变
C. 需要手工操作改变接受区的内容 D. 无任何反应
三、分析题(共25分)
1．简要分析工业液晶显示屏幕的不足（5分）

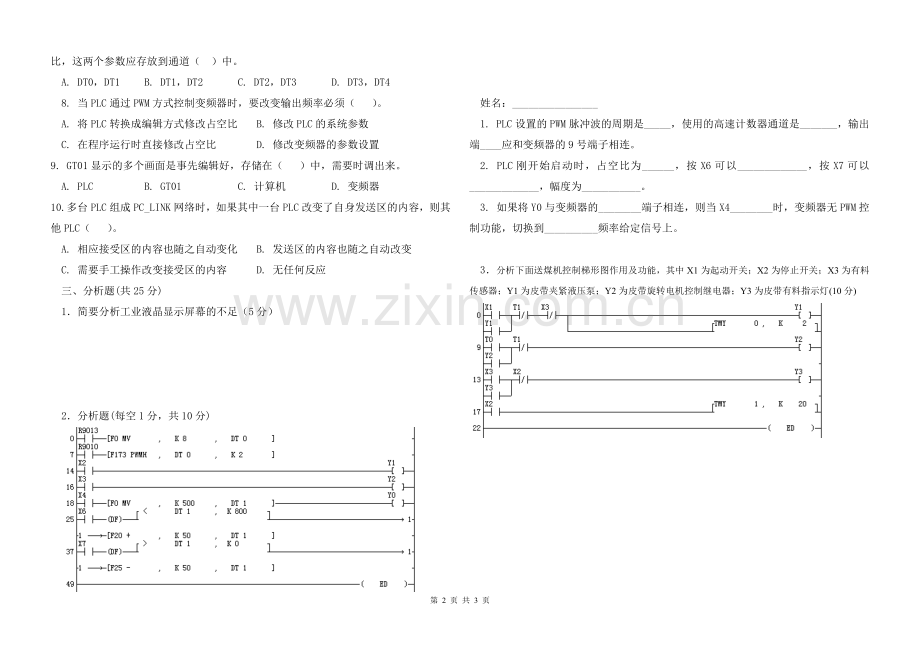

2．分析题(每空1分，共10分)

姓名：________________
1. PLC设置的PWM脉冲波的周期是_____，使用的高速计数器通道是_______，输出端____应和变频器的9号端子相连。
2. PLC刚开始启动时，占空比为______，按X6可以_____________，按X7可以_____________，幅度为___________。
3. 如果将Y0与变频器的________端子相连，则当X4________时，变频器无PWM控制功能，切换到__________频率给定信号上。

3．分析下面送煤机控制梯形图作用及功能，其中X1为起动开关；X2为停止开关；X3为有料传感器；Y1为皮带夹紧液压泵；Y2为皮带旋转电机控制继电器；Y3为皮带有料指示灯(10分)

四、综合题（共20分）
一台提升机在井道中来回升降，移动距离为1000个脉冲，要求两端的加减速区间为距离端点100个脉冲。系统自动加减速，幅度3.5Hz／0.2秒，最大频率56Hz，最小频率10.5Hz。力矩提升5，制动频率10Hz，制动力矩10，制动时间0.8秒。拖动电机额定电压220V，额定电流1.5A，额定频率50Hz，最大频率70Hz。要求有正向启动、反向启动、停止及PWM功能控制选择按钮。当PWM功能无效时，采用面板数字方式设置频率。
要求： 1.写出变频器需要设置的参数及设置值。（5分）
2.写出I/O分配。（5分）
3.编制程序。（10分）

姓名：________________
