维修手册-精密机房空调器A.doc

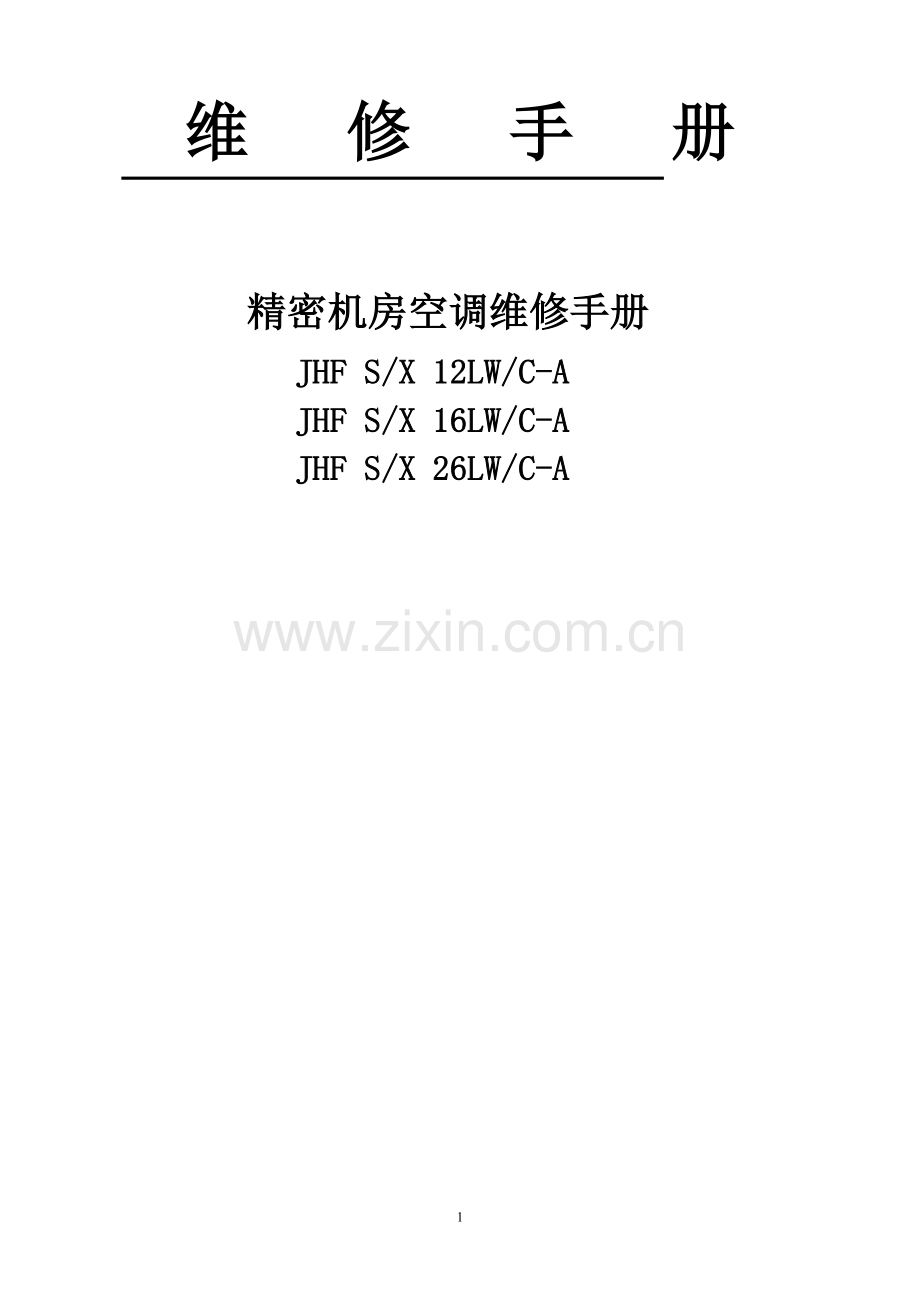

维 修 手 册

精密机房空调维修手册
JHF S/X 12LW/C-A
JHF S/X 16LW/C-A
JHF S/X 26LW/C-A

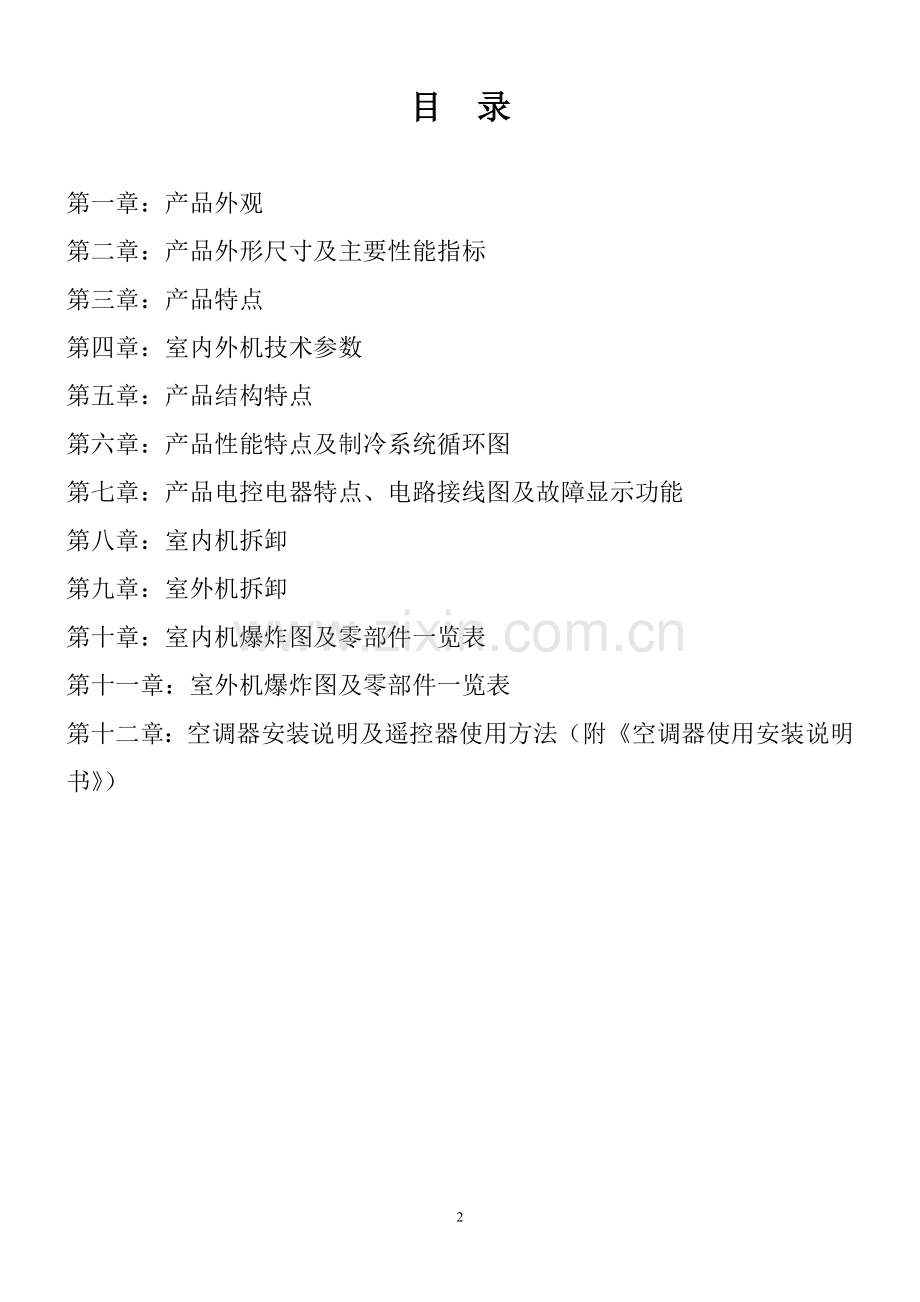

目 录

第一章：产品外观
第二章：产品外形尺寸及主要性能指标
第三章：产品特点
第四章：室内外机技术参数
第五章：产品结构特点
第六章：产品性能特点及制冷系统循环图
第七章：产品电控电器特点、电路接线图及故障显示功能
第八章：室内机拆卸
第九章：室外机拆卸
第十章：室内机爆炸图及零部件一览表
第十一章：室外机爆炸图及零部件一览表
第十二章：空调器安装说明及遥控器使用方法（附《空调器使用安装说明书》）

第一章：产品外观

1、室内机外型效果图： 5P

2、室内机外型效果图： 7P

2、室外机外型效果图：

第二章：产品外形尺寸、主要性能指标及主要功能

1、 产品外形尺寸：

产品型号
室内机外形尺寸mm（宽×高×深）
室外机钣金结构
JHF S/X 12LW/C-A
950×1917×760
KF-120W/S-570
JHF S/X 16LW/C-A
1150×1917×760
KF-120W/S-510
JHF S/X 26LW/C-A

2、 产品主要性能指标

内容
5P机JHF S/X 12LW/C-A
7P机JHF S/X 16LW/C-A
10机JHF S/X 26LW/C-A
制冷量W
12000
16000
2600O
制热量W
9000
9000

能效比
≧2.5
≧2.45
≧2.45
显热比
≧90%
≧ 90%
≧ 87%
制冷风量m3/h
4500
5500

噪音（室内侧/室外侧） dB(A)
≦60/55
≦65/60

电辅热功率W
9000
9000

加湿量
5kg/h
5kg/h

第三章：产品特点

适用场所：电信、通讯、卫星、计算机房、数据中心、INTERNET、
CT及核磁共振机房等需要恒定温度和湿度、并需对工作
环境进行精密控制的高科技场所
产品外观：单开门和双开门；
产品特点--与普通空调区别：
1、 应用对象不同：机房专用空调就是为机房设备提供恒温恒湿的运行环境的，而民用空调都是直接服务于人的。它们的设计理念和功能都完全不同。设计理念最大的区别在于，机房专用空调是大风量，小焓差，高显热比；民用空调刚好相反，是小风量，大焓差，低显热比。显热比的概念是指空调降温与除湿两种制冷量相对之比。通常情况下，一台空调的总制冷量有两部分，一部分用于降温，称为显热制冷量，还有一部分用于除湿，称为潜热制冷量。一台民用空调在应用时60%多的制冷量是在降温，剩下30%多的制冷量是在除湿。民用空调为了保证低噪音，低风量，舒适度，不得不除湿。机房专用空调的显热比都会在0.9或0.9以上。民用空调不适合在机房使用的原因之一就是机房是没有湿气来源，一方面是因为机房密封性好，再就是机房设备不会像人一样发出水蒸气，而人通过呼吸和经由皮肤的汗液挥发都会产生水气。
2、 机房专用精密空调机具有大风量、小焓差、高显热比的特点：与相同制冷量的舒适性空调机相比，机房专用精密空调机的循环风量约大一倍，相应的焓差只有一半，机房专用精密空调机运行时通常不需要除湿，循环风量较大将使得机组在空气露点以上运行，不必要像舒适性空调机那样为应付湿负荷而不得不使空气冷却到露点以下，故机组可以通过提高制冷剂的蒸发温度提高机组运行的热效率，从而提高运行的经济性。根据经验，显热比为1.0的机组的单位制冷量的能耗仅是显热比为0.6的机组的60%左右。同样，机房要求温湿度指标相对稳定，较大的循环风量将有利于稳定机房的温湿度指标，显然，在制冷量一定的情况下，风量的增大将导致焓差的减少，因而通常机组只能在显热比相当高的工况下运行，这恰恰与机房的负荷特点相适应。
3、 送回风方式多样：由于要与电子通信设备的冷却方式相适应，机房的空调系统的送风回风方式是多种多样的：有上送风、下送风，有上回风、下回风、侧回风等，生产企业一般是利用标准化手段开发一系列机型，以满足用户的不同需要。机房专用精密空调机送风形式多为上送下回和下送上回式。机房中铺设防静电活动地板，机房专用精密空调采用下送上回式送风，使冷气直接进入活动地板下，这样使地板下形成静压箱，然后通过地板送风口，把冷气均匀地送入机房内，送入设备机柜内。为此，机房专用精密空调应有足够的风量把机房中的热量带走。采用这种送风形式可大大提高空调效率，同时还可以大幅度节省过去习惯的管道送风的工程费用，降低工程造价，使室内布局美观。这是机房理想的送风方式。当然，机房送风形式要与设备散热形式一致。
4、 对机房内空气进中高效过滤清洁：通常标准型机组中，空气过滤器均采用粗、中效过滤，而在一些特型机组中，从结构设计上采用预留亚高效过滤器或高效过滤器的安装位置，根据用户需求选用（如净化手术室等就选用亚高效过滤器）。只要用户要求，过滤系统可以很方便地以更换过滤器或者增加过滤器的方式进行升级。一般Ａ级洁净要求使用高效或亚高效过滤器，Ｂ级洁净要求使用亚高效或中效过滤器，即使是Ｃ级洁净要求也应该使用中效过滤器。然而，舒适性空调机一般只有初效过滤器，如果需要提高过滤效率，也只能是改装，而且往往还需增加风机、加大风压，以免空调机因安装了高效或亚高效过滤器而使送风能力大幅度下降。
5、 可靠性较高：针对机房精密空调系统高可靠性的要求，机房专用精密空调机在结构与控制系统设计和制造以及空调系统组成等方面都必须相应采取一系列措施，例如设置后备机组或后备控制单元，微机控制系统自动对机组运行状态进行诊断，实时对已经出现或将要出现的故障发出报警，自动用后备机组或后备控制单元切换故障机组或故障单元。
6、 全年制冷运行：无论是大、中型计算机，还是程控交换机，都要求空调机全年制冷运行。而冬季的制冷运行要解决稳定冷凝压力和其它相关的问题。多数机房专用空调机能在室外气温降至-15℃时仍能制冷运行，而采用乙二醇制冷机组，可在室外气温降至-45℃时仍能制冷运行。与此形成鲜明对比的是舒适性空调机或常规恒温恒湿机，在此种条件下，根本无法工作。
第四章：室内外机技术参数

整机型号
JHF S/X 12LW/C-A
JHF S/X 16LW/C-A
JHF S/X 26LW/C-A
室内机型号
JHF S/X 12L/C-A
JHF S/X 16L/C-A

室外机型号
JHF S/X 12W-570
JHF S/X 16W-510

制冷量
12000W
16000W

制热量
9000W
9000W

加湿量
5kg/h
5kg/h

循环风量
4500m^3/h
5500m^3/h

出风静压
50Pa
75Pa

制冷剂
R22 5500g
R22 6500g

防水等级（室外机）
IPX4
IPX4

防触电保护类型
Ⅰ类
Ⅰ类

质量（室内机/室外机）
280/63kg
308/70kg

噪音（室内侧/室外侧）
60/55dB(A)
65/60dB(A)

制冷系统允许压力
2.6MPa
2.6MPa

热交换器最大工作压力
2.6MPa
2.6MPa

额定电压/额定频率
380V~ 50Hz
380V~ 50Hz

制冷额定电流
12.5A
13.8A

制冷额定功率
4800W
6500W

最大输入电流
25A
26A

最大输入功率
13.9kW
15.5kW

电辅助加热输入电流
13.5A
13.5A

电辅助加热输入功率
9000W
9000W

加湿器输入电流
5.7A
5.7A

加湿器输入功率
3750W
3750W

室外最大输入电流
1.5A
1.5A

室外最大输入功率
300W
350W

室内机尺寸（长×宽×高）mm
950×760×1917
1100×760×1917

室外机尺寸（长×宽×高）mm
905×360×1185
940×355×1245

第五章：产品结构特点

1) 室内机采用铝型材框架结构，坚固耐用；
2）送风方式：上回风下出风、下回风上出风两种结构方式，多采用下送风方式；
3) 过滤：采用粗、中效过滤，结构设计上采用预留亚高效过滤器或高效过滤器的安装位置；
4) 模块化设计：模块化结构设计，组合方便，可现场拆装；
5) 正面开门维修：正面开门，维修方便，可在机组运行过程中对机组进维护及检修。

第六章：产品性能特点及制冷系统循环图
1、产品性能特点：
1）大风量、小焓差：显冷比大于87％。
2）可靠性较高：精度干球温度±1℃，相对湿度±5％。
3）全年制冷运行：通讯设备24小时不间断运行，即使在冬季也由于机房向室外散热量小于通讯设备发热量而仍需供冷。
4）双制冷回路：制冷时正常运行，除湿时蒸发器部分运行。
5）强力加、除湿：电极式加湿、蒸发器强力除湿
6）开机密码保护多项显示功能
7）运行模式显示（制冷、制热、除湿、加湿）
参数显示（设定温度、湿度）
故障代码显示
8）报警功能
加湿器故障报警
传感器故障报警
9）远程网络控制：标准通讯接口，并可融入楼宇监控系统进行统一管理

27

3、 产品制冷系统循环图：

第七章：产品电控电器特点、电路接线图及故障显示功能
1、产品主要功能
1、制冷、除湿、加湿、制热、制冷加湿、制热除湿、制热加湿等模式；
2、室外风机可无级调节；
3、房间温、湿度高精度自动调节控制功能；
4、风机连锁控制功能；
6、过滤网堵塞报警；
7、具有远程网络控制功能：标准通讯接口，并可融入楼宇监控系统进行
统一管理 ；
8、强力加、除湿：电极式加湿、蒸发器强力除湿
9、报警与保护功能：压缩机运行压力过高双重保护 、传感器故障报警、
供电电压过高/低报警及相序错位保护、密码保护等；
2、产品电控特点：
电脑控制系统除了一般的机房空调所必备控制功能和工作状态显示外，还可进行：单机组双系统的压缩机轮值运行控制;多台机组之间的轮值切换控制和远程联网监控功能;机组定时开关机和来电自动运行功能;微电脑控制器还可随时提取机组各负载的工作状态参数和运行档案。
1）主要显示功能：·温湿度显示·工作状态显示·工作压力显示·累计工作时间显示·报警显示·主要报警及保护功能·压缩机运行压力过高双重保护·压缩机电机过载报警·传感器故障报警·供电电压过高/低及相序保护。
2）特殊功能：·随即延时起动·自动自诊断·报警日期/时间功能·冷凝压力控制功能·手动操作·定时开关·声光显示与报警·密码保护
3）远程联网监控 ：标准通讯接口，并可融入楼宇监控系统进行统一管理
第七章：产品电控电器特点、电路接线图及故障显示功能
3、产品室内机接线图：

4、产品室外机接线图：

第八章：室内机拆卸
主要部件维修
一、拆面板
实物照片
1、 压缩机维修:a、按图1拆下压缩机四个底脚螺母，b、焊下压缩机吸排气，拉出即可。

2、加湿桶维修：a、图1:解开加湿桶紧固带；
解开加湿桶紧固带

解开加湿桶紧固带

图1:
拆下底脚螺母

焊下压缩机吸排气口

图2a:

第八章：室内机拆卸
主要部件维修
一、拆面板
实物照片

2、加湿桶维修：b、松开蒸气管紧固带；

松开蒸气管紧固带

c、取下加湿桶；

取下加湿桶

图2b:

第八章：室内机拆卸
主要部件维修
一、拆面板
实物照片
3、室内风机维修：如图松开固定风机的螺母；拉出风机即可。

松开固定风机螺母

图a:

第八章：室内机拆卸室内机拆卸
室内机拆卸后主要零部件外观图片
室内机

室内机电控部分

压缩机部件
压缩机

加湿部件
加湿桶

电加热部件
电加热管

温湿度传感器部件
温湿度传感器

蒸发器部件
蒸发器

第八章：室内机拆卸
主要制冷配件外观图片
室内风机部件
风机

蓄液器

热力膨胀发(节流部件)

干燥过滤器

球阀
检修阀

视液镜
视窗

压力开关
带线圈

除湿电磁阀

空气过滤网(中效)
过滤网

第九章：室外机拆卸

室外机均采用现有产品的室外机规格见下表，室外机的拆卸与同规格室外机相同。
产品型号
室外机规格
JHF S/X 12W-570
570
JHF S/X 16W-570
510

第十章：室内机零部件分解图

序号
代号
零部件名称
1
JHF S/X 16.01
右侧板组件
2
JHF S/X 16.02
电极式加湿器组件
3
JHF S/X 16.03
压缩机组件
4
JHF S/X 16.04
蒸发器组件
5
JHF S/X 16.05
蒸汽喷管组件
6
JHF S/X 16.06
电加热器组件
7
JHF S/X 16.07
后面板组件
8
JHF S/X 16.08
干燥过滤器组件
9
JHF S/X 16.09
储液器组件
10
JHF S/X 16.10
隔板组件
11
JHF S/X 16.11
风机组件
12
JHF S/X 16.12
左侧板组件
13
JHF S/X 16.13
前面板组件
14
JHF S/X 16.14
控制面板组件
15
JHF S/X 16.15
电控盒组件
16
JHF S/X 16.16
接水盘组件
17
JHF S/X 16.17
框架组件
18
JHF S/X 16.18
过滤器组件
第十一章：室外机分解图

序号
零部件名称
材料
数量
1
出风罩
铁丝
2
2
前壳板部装件

1
3
左侧板部装件

1
4
轴流风叶
AS+玻纤
2
5
电机

1
6
下电机

1
7
支架部件

1
8
顶盖部件

1
9
冷凝器部装件

1
10
后壳支撑板焊合件

1
11
隔板
SC
1
12
提手
ABS
2
13
后侧板部装件

1
14
底盘焊合件

1
15
前侧板部装件

1
16
室外机电控盒组件

1
17
电容(电机)

2
18
高压阀

1
19
低压阀

1
第十二章：空调器安装使用说明

附:《精密机房空调器安装使用说明书》
