几种规范中工业管道的分类
“管理规则”中压力管道分类：( B$ R, O7 u+ a) d4 p2 h
GC1（1）：输送GB5044《职业性接触毒物危害程度分级》中，毒性为极度危害
介质的管道。, y4 T& }; Q  D4 k% p/ g; B
GC1（2）：输送GB50160《石油化工企业设计防火规范》中，火灾危险性为甲、
乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道。4 P$ , p* k9 wGC1（3）：输送可燃流体介质、有毒流体介质设计压力P≥4.0MPa设计温度
≥400℃的管道。# O7 w$ l4 g" V4 r9 n% M( y2 D
GC1（4）：输送流体介质设计压力P≥10.0MPa的管道。
' ]3 ~/ I7 o0 ]1 sGC2（1）：输送GB50160《石油化工企业设计防火规范》中，火灾危险性为甲、
乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa的管道。6 p0 Z  e' P4 A2 r/ |
GC2（2）：输送可燃流体介质、有毒流体介质设计压力P<4.0MPa设计温度
≥400℃的管道。/ L$ _  ^0 ~0 Q3 q/ d
GC2（3）：输送非可燃流体介质、无毒流体介质设计压力P<10.0MPa设计温度
≥400℃的管道。. o- d) |) g8 _7 Z# c$ [' N. F
GC2（4）：输送流体介质设计压力P<10.0MPa，设计温度<400℃的管道。
8 n  }6 h9 O& I: \- I 5 ]5 v- q2 S& r( _
GB50316《工业金属管道设计规范》中流体分类：6 p: r) ^* z/ `8 @0 @
A1类流体：在输送过程中如果有极少量的流体泄漏到环境中，被人吸入或与人
体接触时，能造成严重中毒，脱离接触后不能治愈。相当于GB5044《职业性接触毒物危害程度分级》中Ⅰ级，毒性为极度危害介质的管道。
& \2 _7 J& O8 |1 b0 u: ^7 J) bA2类流体： 接触此类流体后，会有不同程度的中毒，脱离接触后可治愈。相当
GB5044《职业性接触毒物危害程度分级》中，Ⅱ级及以下毒性介质的管道。5 S8 q  x" r# ?% l' z, t; `7 Q2 I
B$ w$ C: \, G2 Q# h类流体：在环境或操作条件下是一种气体或可闪蒸产生气体的液体，这些流体
能点燃并在空气中连续燃烧。
5 b" e7 b) S6 a: H- c9 \3 ?D类流体：系指不可燃、无毒、设计压力P≤1.0Mpa，设计温度-20℃～186℃的
流体。0 ~4 d6 s1 U% N
C类流体：系指不包括D类流体的不可燃、无毒的流体（包括氧气管道）。

' X2 q9 `! n' I/ p- Y4 f1 ASH3059《石油化工管道设计器材选用通则》（SH3501《石油化工有毒、可燃介质管道工程施工及验收规范》）中流体分类：8 O% O- l, l8 |" z9 S

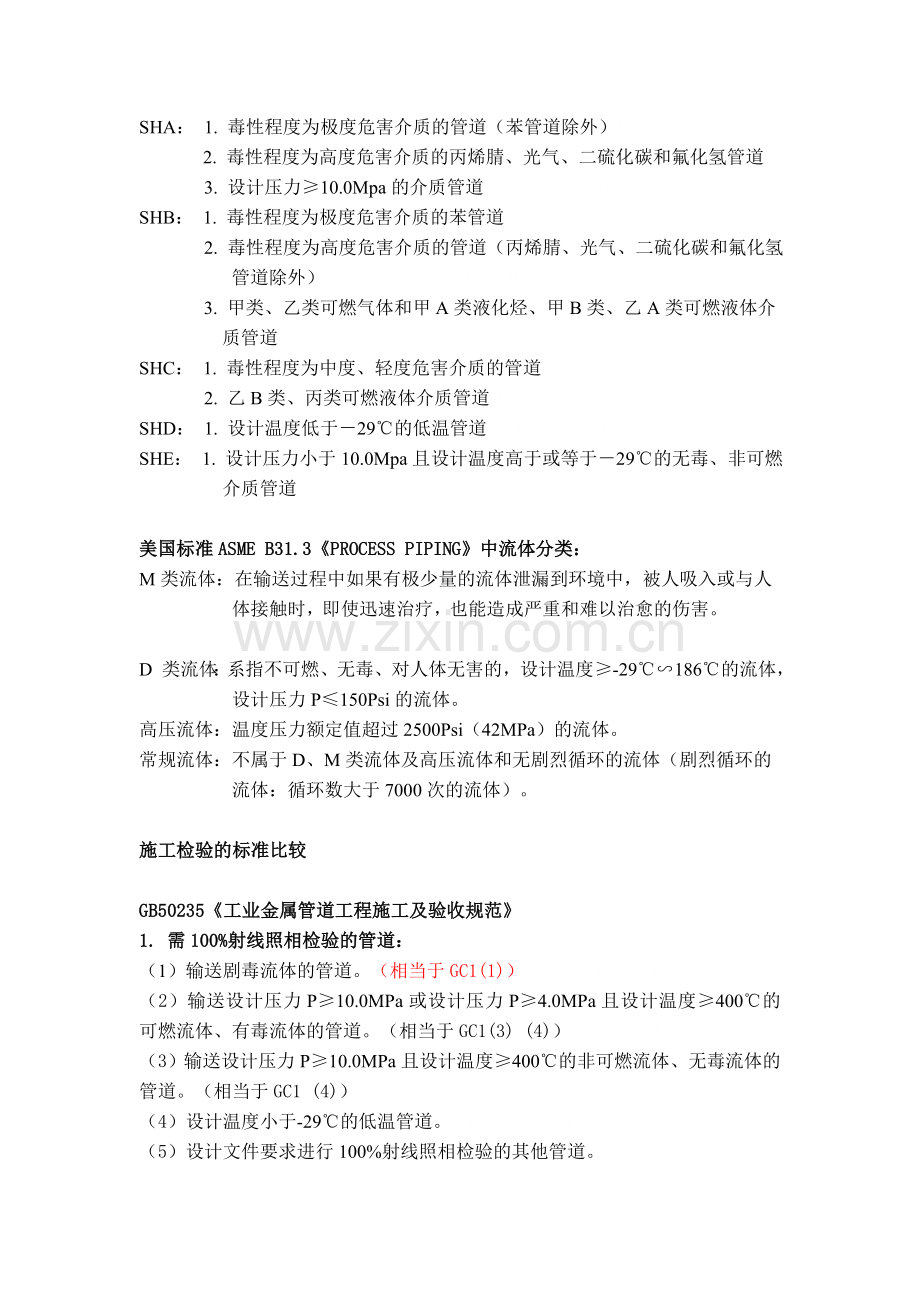

SHA： 1. 毒性程度为极度危害介质的管道（苯管道除外）/ i2 J9 n% i& V9 J5 _! {) R& ^, y& ?( o- N$ z5 V / 2. 毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢管道O' k9 W " 3 s- _7 c; r' Q' Y3. 设计压力≥10.0Mpa的介质管道5 @' A$ _6 h6 U& ~* x) |' ^
SHB： 1. 毒性程度为极度危害介质的苯管道
# f: Q" Y' g; m$ ~% g9 n4 T' b0 f' ?( s9 J% f' p, |- l2. 毒性程度为高度危害介质的管道（丙烯腈、光气、二硫化碳和氟化氢
管道除外）. ~( i# A# T4 [) u5 H) h, |, j/ g
: O4 P* E5 s2 [5 c, q: l6 a2 j" y; ?: t  S3. 甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介
质管道
6 k- r8 g% C4 B! d: b% pSHC： 1. 毒性程度为中度、轻度危害介质的管道
: W# }4 `6 Y- ~+ K5 J. i; u+ J 2. 乙B类、丙类可燃液体介质管道T: k
SHD： 1. 设计温度低于－29℃的低温管道, r$ g. N8 I4 k; m) K
SHE： 1. 设计压力小于10.0Mpa且设计温度高于或等于－29℃的无毒、非可燃
介质管道

$ i, ]' E- F& h( [美国标准ASME B31.3《PROCESS PIPING》中流体分类：
: X' @& D+ n6 GM类流体：在输送过程中如果有极少量的流体泄漏到环境中，被人吸入或与人
体接触时，即使迅速治疗，也能造成严重和难以治愈的伤害。$ s7 D3 Y8 ]5 o% t5 R+ o5 G
D 类流体：系指不可燃、无毒、对人体无害的，设计温度≥-29℃∽186℃的流体，
设计压力P≤150Psi的流体。
9 a; ~, {. c/ s9 H高压流体：温度压力额定值超过2500Psi（42MPa）的流体。
6 }* I( e- [3 d$ i& k2 P常规流体：不属于D、M类流体及高压流体和无剧烈循环的流体（剧烈循环的
流体：循环数大于7000次的流体）。 q, e" Z

施工检验的标准比较

GB50235《工业金属管道工程施工及验收规范》
, A& f, y( _5 P0 }. L# L1. 需100%射线照相检验的管道：
$ q; a" m; R* k, H! b（1）输送剧毒流体的管道。（相当于GC1(1)）; }0 F+ H) a& Q  A" D
（2）输送设计压力P≥10.0MPa或设计压力P≥4.0MPa且设计温度≥400℃的可燃流体、有毒流体的管道。（相当于GC1(3) (4)）( q" x8 {$ |' \9 F( \+ j7 （3）输送设计压力P≥10.0MPa且设计温度≥400℃的非可燃流体、无毒流体的管道。（相当于GC1 (4)）
: _( {0 q5 Z/ {! C# u* }! j. q（4）设计温度小于-29℃的低温管道。$ p# k" _5 b9 f
（5）设计文件要求进行100%射线照相检验的其他管道。
8 t7 w! \3 D  H. a, D: i! h2. 不需射线照相检验的管道：
  l4 P$ ^: f( E+ n5 q. ^- R' p5 p5 m- W) O
输送设计压力≤1.0MPa且设计温度小于400℃的非可燃流体管道、无毒流体的管道。' e" c0 U7 e: v
3. 需5%射线照相检验的管道：4 r1 F3 V2 m* J/ R) p8 E8 R
$ Z/ s9 t& ^4 x$ h* t, I
上述的其他管道。" B( z& X  u/ f- X; Q7 M

: K& z7 a' J3 a5 h. Z2 GGB50316《工业金属管道设计规范》
& I; d- E+ y  D+ m: E: J1. 需100%射线照相或超声波检验的管道：
3 D: y; d% d& _1 T0 h（1）做替代性试验的管道。; [# p+ s( I. R: N7 u; s# z
（2）剧烈循环条件的管道。
6 q* L) a) W5 x  o（3）A1类流体的管道。（相当于GC1(1) ）
6 B: h2 T2 F9 a' N（4）设计压力P≥10.0MPa的B类及A2类流体的管道。（相当于GC1 (4)）& `* S% G- m5 T' C. }! N
（5）设计压力P≥4.0MPa设计温度≥400℃的B类及A2类流体的管道。（相当于GC1 (3)）' ~* m8 [; e% V' O1 Y0 @
（6）设计压力P≥10.0MPa设计温度≥400℃的C类流体的管道。（相当于GC1 (4)）
8 i' d0 L. P; D（7）设计温度低于-29℃的所有流体管道
3 s# E% O! z) m; P2. 需10%射线照相或超声波检验的管道：% {. p6 u/ m/ O' R" A9 B* V
设计压力P≥4.0MPa且低于以上（4）～（6）项参数的B类、C类及A2类流体。（相当于GC2）
' @! A) {0 }/ j2 ~4 w' L3. 需5%射线照相或超声波检验的管道：( Q# O# S: C' D* @2 K2 w
除上述100％和10％的检测及D类流体以外的管道。3 `6 J. }7 w+ J9 k
4. 不作无损检验的管道：
( a: v; E# F* B, ~; W除上述100％和10％的检测及D类流体以外的管道。
8 M; @6 E9 o2 U
! ]: D/ D3 T4 v( A$ B2 }" S
" t. N7 t" C- v. a# @1 V" wSH3501《石油化工有毒、可燃介质管道工程施工及验收规范》）
  N& p- v7 o5 P* M1 W（检验比例：当管径小于500mm时按接头数量，管径≥500mm时按焊缝长度）! H: T$ r& X3 _5 ^) B
需100%射线照相或超声波检验的管道：+ l; \2 c2 r6 B! c7 P* ~
（1）
% s% V+ [+ {% W# I# KSHA中1，2条的管道2 Q  G, B0 H& d# R, r
（毒性程度为极度危害介质的管道（苯管道除外）；毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢管道（相当于GC1 (1)增加一些高毒介质）. F6 [  T. |% v  o
（2）
4 Q$ a; |' @9 d+ v/ m/ r- ?有毒、可燃介质设计压力P≥10.0MPa的管道（相当于GC1 (4)）8 E' l/ E/ K5 f- m: {: ^- T
（3）
, n- b$ E+ n! e) @0 X4 u# D有毒、可燃介质设计压力4.0MPa≤P < 10.0MPa，设计温度≥400℃的管道（相当于GC1 (3)）: p; P6 r* A2 _8 v+ U! ^5 u2 a9 h; Q
（4）- _+ M3 p, D4 F: z! }5 D% B
SHC（毒性程度为中度、轻度危害介质以及乙B类、丙类可燃液体介质）管道且设计压力4.0MPa≤P < 10.0MPa，设计温度≥400℃的管道（相当于GC1 (3)）% j% \/ t! L8 Z
（5）
3 _" e$ N! k" Z( v+ P5 I2 ISHD（任意设计压力下设计温度小于-29℃的低温管道）中的有毒、可燃介质的管道。
( }5 m$ k" o, O9 T( n$ k2. 需20%射线照相或超声波检验的管道：. e# y- E# t4 `+ g& R

# d' J) g- W. L4 }SHB中毒性程度为极度危害介质的苯管道，毒性程度为高度危害介质的管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）；以及甲A类液化烃管道4 Y) A$ u8 T; K. }+ B  \# h
设计压力< 10.0MPa，设计温度-29℃≤t < 400℃;  [% b* W6 h+ ^  t( n9 a- s- }8 `
（相当于GC1 (1) (2)等）" o. P7 G3 [7 ]8 q  f: l
或设计压力< 4.0MPa，设计温度≥400℃;
6 C# s- u& y" ]8 Z7 Z% z+ t（相当于GC2 (2)等）
$ D7 c, b: f) X' L& b3. 需10%射线照相或超声波检验的管道：5 I; i9 _$ W- h/ h' {3 V

. l: c! @' @% t& e$ \SHB中甲、乙类可燃气体和甲B类、乙A类可燃液体介质的管道0 t- p* N. d* E# [" t6 ]
设计压力< 10.0MPa，设计温度-29℃≤t < 400℃;
" A4 {8 p) W+ J( M1 r或设计压力< 4.0MPa，设计温度≥400℃;* `8 }6 g- G/ p  m+ ~
（相当于GC2 (2)等）) J' J1 l! X; m0 J& W
4. 需5%射线照相或超声波检验的管道：( S2 [4 n3 L1 [' E/ k; Q
SHC（毒性程度为中度、轻度危害介质以及乙B类、丙类可燃液体介质）管道且设计压力< 10.0MPa，设计温度-29℃≤t < 400℃;
# u& m/ U! q& h) B& @. M! [或设计压力< 4.0MPa，设计温度≥400℃;
; |+ _& [, p/ S: w9 q5 E（相当于GC2 (2)等）
