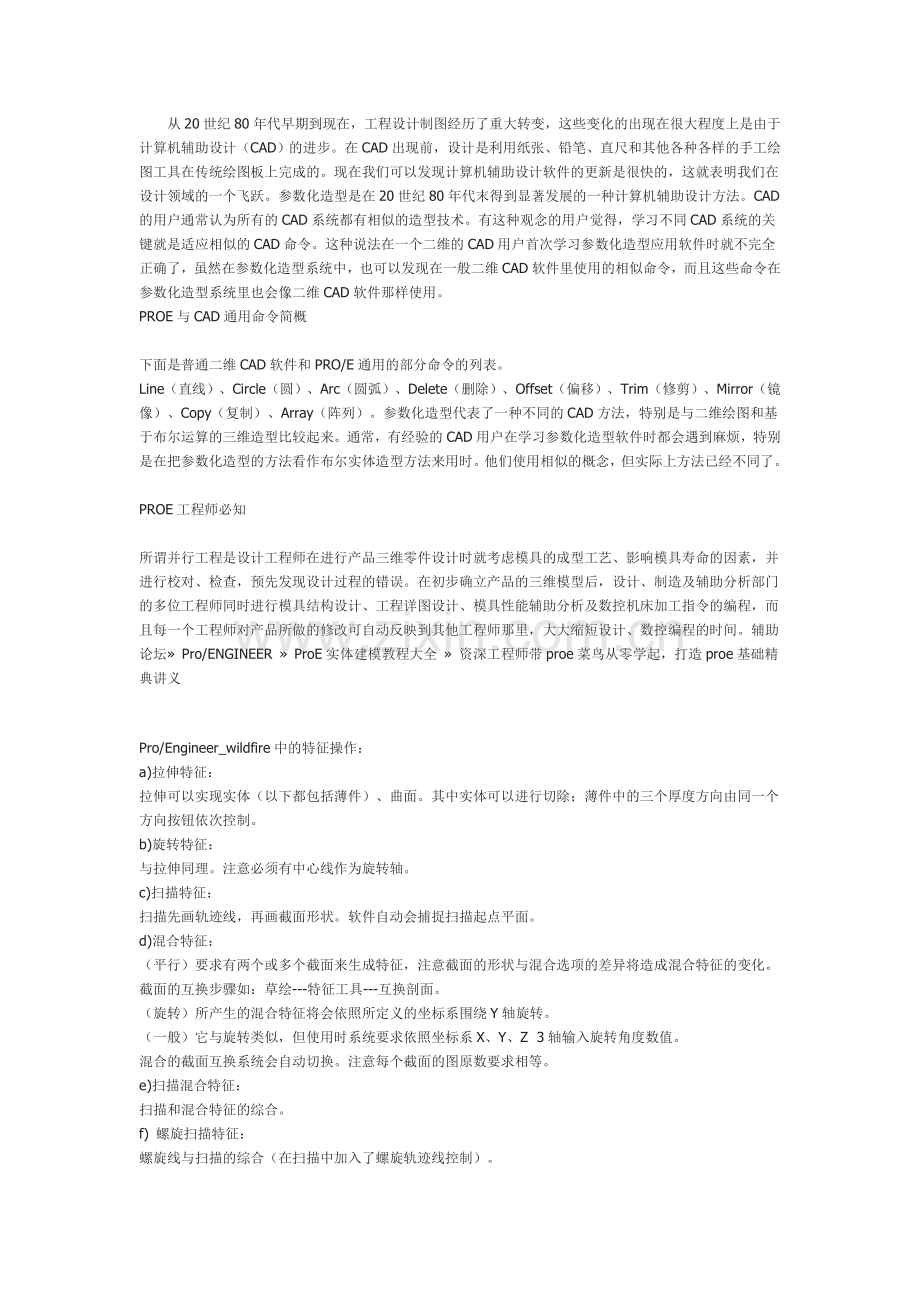

从20世纪80年代早期到现在，工程设计制图经历了重大转变，这些变化的出现在很大程度上是由于计算机辅助设计（CAD）的进步。在CAD出现前，设计是利用纸张、铅笔、直尺和其他各种各样的手工绘图工具在传统绘图板上完成的。现在我们可以发现计算机辅助设计软件的更新是很快的，这就表明我们在设计领域的一个飞跃。参数化造型是在20世纪80年代末得到显著发展的一种计算机辅助设计方法。CAD的用户通常认为所有的CAD系统都有相似的造型技术。有这种观念的用户觉得，学习不同CAD系统的关键就是适应相似的CAD命令。这种说法在一个二维的CAD用户首次学习参数化造型应用软件时就不完全正确了，虽然在参数化造型系统中，也可以发现在一般二维CAD软件里使用的相似命令，而且这些命令在参数化造型系统里也会像二维CAD软件那样使用。
PROE与CAD通用命令简概

下面是普通二维CAD软件和PRO/E通用的部分命令的列表。
Line（直线）、Circle（圆）、Arc（圆弧）、Delete（删除）、Offset（偏移）、Trim（修剪）、Mirror（镜像）、Copy（复制）、Array（阵列）。参数化造型代表了一种不同的CAD方法，特别是与二维绘图和基于布尔运算的三维造型比较起来。通常，有经验的CAD用户在学习参数化造型软件时都会遇到麻烦，特别是在把参数化造型的方法看作布尔实体造型方法来用时。他们使用相似的概念，但实际上方法已经不同了。

PROE工程师必知

所谓并行工程是设计工程师在进行产品三维零件设计时就考虑模具的成型工艺、影响模具寿命的因素，并进行校对、检查，预先发现设计过程的错误。在初步确立产品的三维模型后，设计、制造及辅助分析部门的多位工程师同时进行模具结构设计、工程详图设计、模具性能辅助分析及数控机床加工指令的编程，而且每一个工程师对产品所做的修改可自动反映到其他工程师那里，大大缩短设计、数控编程的时间。辅助论坛» Pro/ENGINEER » ProE实体建模教程大全 » 资深工程师带proe菜鸟从零学起，打造proe基础精典讲义

Pro/Engineer_wildfire中的特征操作：
a)拉伸特征：
拉伸可以实现实体（以下都包括薄件）、曲面。其中实体可以进行切除；薄件中的三个厚度方向由同一个方向按钮依次控制。
b)旋转特征：
与拉伸同理。注意必须有中心线作为旋转轴。
c)扫描特征：
扫描先画轨迹线，再画截面形状。软件自动会捕捉扫描起点平面。
d)混合特征：
（平行）要求有两个或多个截面来生成特征，注意截面的形状与混合选项的差异将造成混合特征的变化。截面的互换步骤如：草绘---特征工具---互换剖面。
（旋转）所产生的混合特征将会依照所定义的坐标系围绕Y轴旋转。
（一般）它与旋转类似，但使用时系统要求依照坐标系X、Y、Z  3轴输入旋转角度数值。
混合的截面互换系统会自动切换。注意每个截面的图原数要求相等。
e)扫描混合特征：
扫描和混合特征的综合。
f) 螺旋扫描特征：
螺旋线与扫描的综合（在扫描中加入了螺旋轨迹线控制）。
g)边界混合特征：
利用空间的曲线进行边界拟和成曲面。可以用[草绘的基准曲线工具]画曲线。
h)可变截面扫描特征：
i )造型特征：
j )扭曲特征：

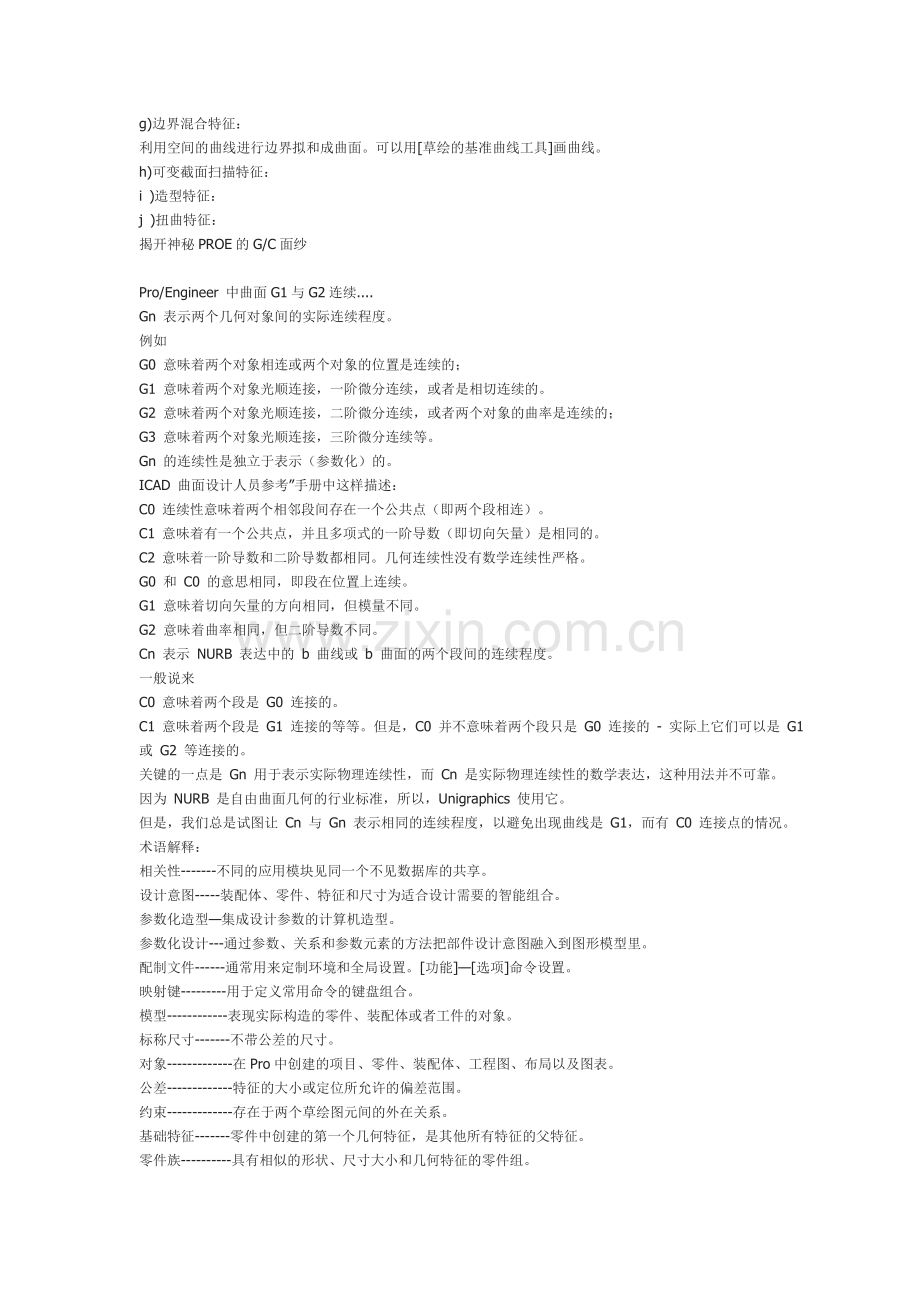

揭开神秘PROE的G/C面纱

Pro/Engineer 中曲面G1与G2连续....
Gn 表示两个几何对象间的实际连续程度。
例如
G0 意味着两个对象相连或两个对象的位置是连续的；
G1 意味着两个对象光顺连接，一阶微分连续，或者是相切连续的。
G2 意味着两个对象光顺连接，二阶微分连续，或者两个对象的曲率是连续的；
G3 意味着两个对象光顺连接，三阶微分连续等。
Gn 的连续性是独立于表示（参数化）的。
ICAD 曲面设计人员参考”手册中这样描述：
C0 连续性意味着两个相邻段间存在一个公共点（即两个段相连）。
C1 意味着有一个公共点，并且多项式的一阶导数（即切向矢量）是相同的。
C2 意味着一阶导数和二阶导数都相同。几何连续性没有数学连续性严格。
G0 和 C0 的意思相同，即段在位置上连续。
G1 意味着切向矢量的方向相同，但模量不同。
G2 意味着曲率相同，但二阶导数不同。
Cn 表示 NURB 表达中的 b 曲线或 b 曲面的两个段间的连续程度。
一般说来
C0 意味着两个段是 G0 连接的。
C1 意味着两个段是 G1 连接的等等。但是，C0 并不意味着两个段只是 G0 连接的 - 实际上它们可以是 G1 或 G2 等连接的。
关键的一点是 Gn 用于表示实际物理连续性，而 Cn 是实际物理连续性的数学表达，这种用法并不可靠。因为 NURB 是自由曲面几何的行业标准，所以，Unigraphics 使用它。
但是，我们总是试图让 Cn 与 Gn 表示相同的连续程度，以避免出现曲线是 G1，而有 C0 连接点的情况。
术语解释：
相关性-------不同的应用模块见同一个不见数据库的共享。
设计意图-----装配体、零件、特征和尺寸为适合设计需要的智能组合。
参数化造型—集成设计参数的计算机造型。
参数化设计---通过参数、关系和参数元素的方法把部件设计意图融入到图形模型里。
配制文件------通常用来定制环境和全局设置。[功能]—[选项]命令设置。
映射键---------用于定义常用命令的键盘组合。
模型------------表现实际构造的零件、装配体或者工件的对象。
标称尺寸-------不带公差的尺寸。
对象-------------在Pro中创建的项目、零件、装配体、工程图、布局以及图表。
公差-------------特征的大小或定位所允许的偏差范围。
约束-------------存在于两个草绘图元间的外在关系。
基础特征-------零件中创建的第一个几何特征，是其他所有特征的父特征。
零件族----------具有相似的形状、尺寸大小和几何特征的零件组。
家族表----------有相似的特征和几何特征，但是在所选的项目上有细微差别的零件组合体。
组----------------用于某种目的的一组特征。
基准特征：
基准平面----基准平面是理论上纯平的表面。在Pro中作为草绘平面和参照元素使用。
基准轴-------类似中心线，是个有用的造型工具。
基准曲线-----在创建高级实体和曲面特征中很有用。
基准点--------用于建构一个曲面造型、放置一个孔以及加入基准目标符号和注释。
坐标系--------Pro等参数化造型软件不基于使用笛卡尔坐标系，坐标系在分析和造型中作用很大。
