ZJ70LC钻机使用说明书

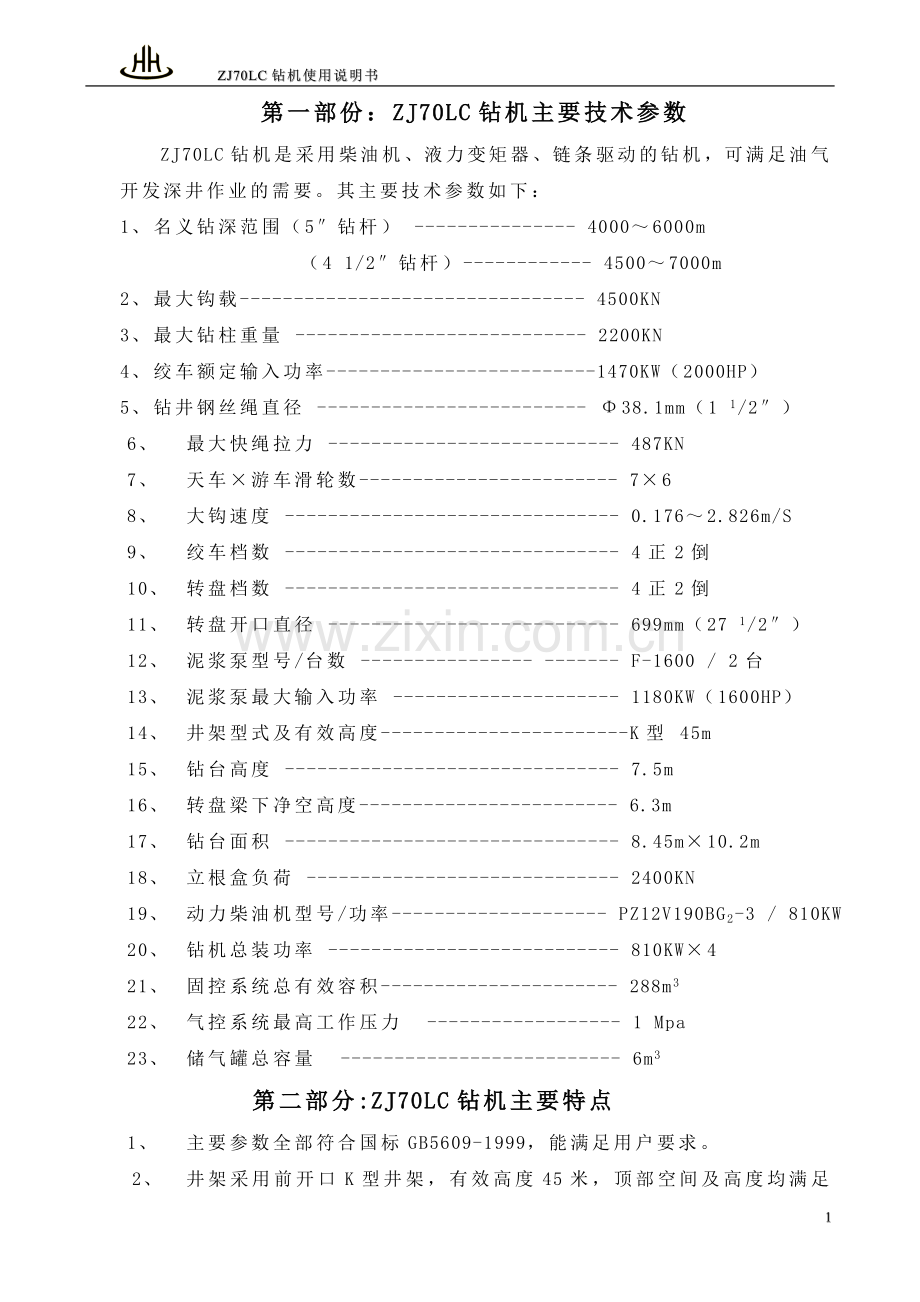

第一部份：ZJ70LC钻机主要技术参数
ZJ70LC钻机是采用柴油机、液力变矩器、链条驱动的钻机，可满足油气开发深井作业的需要。其主要技术参数如下：
1、 名义钻深范围（5″钻杆） --------------- 4000～6000m
（4 1/2″钻杆）------------ 4500～7000m
2、 最大钩载-------------------------------- 4500KN
3、 最大钻柱重量 --------------------------- 2200KN
4、 绞车额定输入功率-------------------------1470KW（2000HP）
5、 钻井钢丝绳直径 ------------------------- Φ38.1mm（1 1/2″）
6、 最大快绳拉力 --------------------------- 487KN
7、 天车×游车滑轮数------------------------ 7×6
8、 大钩速度 ------------------------------- 0.176～2.826m/S
9、 绞车档数 ------------------------------- 4正2倒
10、 转盘档数 ------------------------------- 4正2倒
11、 转盘开口直径 --------------------------- 699mm（27 1/2″）
12、 泥浆泵型号/台数 ---------------- ------- F-1600 / 2台
13、 泥浆泵最大输入功率 --------------------- 1180KW（1600HP）
14、 井架型式及有效高度-----------------------K型 45m
15、 钻台高度 ------------------------------- 7.5m
16、 转盘梁下净空高度------------------------ 6.3m
17、 钻台面积 ------------------------------- 8.45m×10.2m
18、 立根盒负荷 ----------------------------- 2400KN
19、 动力柴油机型号/功率-------------------- PZ12V190BG2-3 / 810KW
20、 钻机总装功率 --------------------------- 810KW×4
21、 固控系统总有效容积---------------------- 288m3
22、 气控系统最高工作压力 ------------------ 1 Mpa
23、 储气罐总容量 -------------------------- 6m3
第二部分:ZJ70LC钻机主要特点
1、 主要参数全部符合国标GB5609-1999，能满足用户要求。
2、 井架采用前开口K型井架，有效高度45米，顶部空间及高度均满足安装轻便顶驱装置。承载能力为450吨。设置有液压缓冲油缸，保证井架起升时能平稳就位和顶出倒放。井架起放采用电动起升装置，起放过程平稳，可在任意角度停止或启动。
3、 底座采用箱块式结构，钻台高度7.5米，能满足现代井控装置安装要求。钻台面宽敞，各种钻台机具有足够的操作空间。
4、 主机及泥浆泵驱动采用柴油机并车驱动方式，四台柴油机动力经整体并车传动箱并车后分别驱动二台泥浆泵和绞车，上钻台动力由绞车经角传动箱、万向轴传递至转盘传动箱，分别驱动转盘及机械猫头。
5、 动力机组采用PZ12V190BG2-3柴油机与YBLT900-45F变矩器合理匹配，联合动力性能提高，柴油机与变矩器安装在同一底座上，由弹性齿式柱销联轴节相连，结构紧凑，搬安方便。
6、 整体并车链条传动箱与变矩器由4根万向轴（41KN.m）连接，输入离合器为Φ700×135同轴式气胎离合器；泵传动采用了8×1 3/4″链条，带泵动力由Φ800×250同轴式气胎离合器输出，通过万向轴(65KN.m)与F-1600泵相连。绞车传动采用8×1 3/4″链传动，绞车传动主离合器为CD2-750推盘式离合器。
7、 整体并车传动箱底座采用工字钢结构，箱体板厚适中，整体刚性好。传动箱承载部位的轴和轴承有足够强度。整体并车传动箱配有电动井架起放装置，该装置使用55KW电机+摆线针轮行星减速器结构，安全可靠，并可作为应急动力装置。传动箱外形及重量满足各种移运要求。
8、 JC70绞车为三轴传动绞车，滚筒提升档数为四正二倒；绞车主刹车为带式刹车，操作灵活、方便、可靠；辅助刹车为电磁涡流刹车。绞车上安装有角传动箱，通过爬坡万向轴传递动力至钻台。绞车各主要润滑部位均采用了密闭式强制喷油润滑。绞车配有开槽滚筒、游车防碰装置（过卷阀）。
9、 转盘传动箱为钻台面一部分，尺寸小、重量轻，吊装安全、方便。转盘及猫头传动均设有主离合器及惯性刹车。
10、 整体并车传动箱及转盘传动箱均采用整体密闭式强制喷油润滑，轴端密封采用密宫密封。
11、 钻机气源采用螺杆式空压机，压缩空气净化设备采用冷冻式干燥机，压缩空气贮罐容积为6M3。
12、 钻机配置完善的泥浆净化系统，固控设备采用国内外先进成熟的产品。整套系统由7个泥浆罐组成，总有效容积288m3。泥浆罐罐体采用船用钢板并进行了防腐漆处理；还配有新型加重混浆系统。
13、 完善、方便、安全的井场电器标准化装置。更加
14、 司钻控制室及八参数仪，先进的电子记录仪。
15、 钻机采用先进、可靠、成熟的一系列部件：
序号
名称
型号
制造厂家
1
柴油机
PZ12V190BG2-3
济柴厂
2
变矩器
YB900-45
大连液传厂
3
天车
TC450/7
宏华
4
井架
JJ450/45-K4
宏华
5
游车大钩
YG450
兰石厂
6
水龙头
SL450II
兰石厂
7
转盘
ZP275
兰石厂
8
泥浆泵
F-1600
总机厂

第三部分ZJ70LC钻机主要部件外形尺寸及重量表
序号
名称
型号
外形尺寸mm
(长×宽×高)
重量(Kg)
备注
JJ450/45-K3井架
1.
左右上段
JJ450/45-K3
6973×2750×3311
5416

2.
左右中上段
JJ450/45-K3
11540×2600×3190
6157

3.
左右中段
JJ450/45-K3
11540×2600×3442
6672

4.
左右中下段
JJ450/45-K3
11540×2600×3190
6312

5.
左右下段
JJ450/45-K3
11668×2600×3267
9940

6.
平台.栏杆等
JJ450/45-K3
7500×1000×2000
3596

7.
二层台栏杆
JJ450/45-K3
2700×2650×500
1045

8.
井架起升凳
JJ450/45-K3
3500×900×2600
1500

9.
井架配件箱
JJ450/45-K3
1000×700×800
1562

10.
井架配件箱
JJ450/45-K3
1000×700×800
619

DZ450/7.5-K1底 座
11.
右基座
DZ450/7.5-K1
9100×2450×2700
17000

12.
左基座
DZ450/7.5-K1
9100×2450×2700
16000

13.
猫头支梁
DZ450/7.5-K1
6865×2700×1700
5100

14.
左.右支腿
DZ450/7.5-K1
5450×2450×1400
2694×2

15.
左人字及人字下支架
DZ450/7.5-K1
9100×2650×2800
8506

16.
右人字及人字下支架
DZ450/7.5-K1
9100×2650×2800
8506

17.
钻杆盒
DZ450/7.5-K1
10400×2900×1800
9591

18.
机房主底座
DZ450/7.5-K1
11000×2700×500
7800×2

19.
转盘梁
DZ450/7.5-K1
3100×3100×1060
2945

20.
水柜
DZ450/7.5-K1
11000×3100×1600
6966

提 升 系 统
21.
天车
TC-450
2840×2800×2650
8700

22.
绞车
TC-38G
6500×3150×2700
33500
含滚筒轴
23.
电磁刹车
DSF-70
2000×1500×2400
12500

24.
猫头
MT-10
4600×2000×3100
5000

25.
游车大钩
YC-450
5000×1450×1100
11700

26.
吊环
DH-450
2450×500×400
1250

27.
卷绳器
CS-7.5
3200×2110×2370
1500

传 动 系 统
28.
水龙头
SL-450
3000×1320×1310
3340

29.
转盘
ZP-275
2400×1670×680
6163

30.
整体式传动箱
BC-1600/4
9800×3000×2200
24800

31.
转盘传动箱
ZC-1000
5400×1770×1200
6000

32.
柴油机及底座

6500×2500×3000
15000×4
含变矩器
辅 助 系 统
33.
司钻操作台

800×600×2000
1000

34.
MCC房

8000×2600×2850
9000

35.
气源房

9000×2400×2800
5400

36.
高压管汇

7700×2500×1500
4500
运输尺寸
37.
单(双)立管

38.
钻工房

5700×2400×2800
3500

固
控
系 统
39.
泥浆泵
F-1600
5010×1942×1918
23000×2

40.
1号罐

8500×2600×2500
8000

含罐上设备

41.
2号罐

8500×2600×2500
9000
42.
3号罐

8500×2600×2500
10000
43.
4号罐

8500×2600×2500
10000
44.
5号罐

8500×2600×2500
10000
45.
6号罐

8500×2600×2500
10000
第四部分：ZJ70LC钻机各部件技术性能及规范
1、 TC-450天车
（1） 最大工作负荷--------------------------------- 4500KN
（2） 滑轮数量 ------------------------------------- 7
（3） 滑轮直径 -------------------------------------Φ1524mm
（4） 钢丝绳直径 -----------------------------------Φ38.1mm（1 1/2″）
2、 YC-450游车大钩
（1） 最大工作负荷 -------------------------------- 4500KN
（2） 滑轮数量 -------------------------------------- 6
（3） 滑轮直径 --------------------------------------Φ1524mm
（4） 大钩开口尺寸 -------------------------------- 180mm
（5） 大钩弹簧行程 -------------------------------- 200mm
3、 SL-450II水龙头
（1） 最大静负荷 ----------------------------------- 4500kN
（2） 最高转速 -------------------------------------- 300rpm
（3） 最高工作压力 -------------------------------- 35Mpa
（4） 中心管内径 ---------------------------------- Φ75mm
（5） 中心管接头扣型 ----------------------------- FH 6 5/8″左旋
（6） 方钻杆连接保护接头扣型 ----------------- REG 6 5/8″左旋
4、 转盘传动箱
（1） 转盘传动箱额定工作扭矩 ------------------ 10000N.m
（2） 转盘速度排档数 ----------------------------- 2挡
转盘正档转速 -------------------------------- 36、59、101、165
（3） 转盘倒档转速 -------------------------------- 50、139
5、 MT10机械猫头装置
（1） 摩擦猫头直径 --------------------------------Φ260mm
（2） 猫头钢丝绳直径 -----------------------------Φ16mm
（3） 死猫头直径 -----------------------------------Φ320mm
（4） 摩擦猫头工作拉力（气压1Mpa时）：---- 10T
6、 ZP275转盘
（1） 最大静负荷 ----------------------------------- 4500KN
（2） 最大工作扭矩 -------------------------------- 27459N．m
（3） 开口直径 --------------------------------------Φ698.5mm（27 1/2″）
（4） 最高转速 -------------------------------------- 300rpa
（5） 伞齿轮传动比 -------------------------------- 3.67
7、 JC70绞车
（1） 最大输入功率 --------------------------------- 1470KW（2000马力）
（2） 钢丝绳最大拉力------------------------------- 487KN
（3） 钢丝绳直径 ------------------------------------ 38.1mm（11/2″）
（4） 滚筒速度档数 --------------------------------- 4正+2倒
（5） 快绳速度 --------------------------------------- 2.11～34m/s
（6） 滚筒直径 ---------------------------------------Φ780mm
（7） 滚筒长度 --------------------------------------- 1440mm
（8） 低速离合器最大扭矩 ------------------------- 213640N
（9） 高速离合器最大扭矩 ------------------------ 171990N.m
（10） 刹车盘直径 ------------------------------------Φ1580mm
8、 F-1600泥浆泵
（1） 输入轴最大功率 ------------------------------- 1180KW（1600HP）
（2） 最大工作压力 ---------------------------------- 35Mpa
（3） 最大排量 ---------------------------------------- 46.6L/S
（4） 输入轴额定转速 ------------------------------- 457 r/min
（5） 齿轮速比 ---------------------------------------- 3.81
（6） 缸数----------------------------------------------- 3
（7） 活塞冲程----------------------------------------- 305mm
（8） 额定泵速-----------------------------------------120冲/分
（9） 排出管直径 -------------------------------------Φ100mm
（10） 吸入管直径 ------------------------------------Φ305mm
（11） 外型尺寸-----------------------------------------5010×1942×1918mm
9、 JJ450/45-K3井架
（1） 井架总负荷能力 ------------------------------ 4500KN
（2） 大钩最大工作负荷-----------------------------4500KN
（3） 大钩工作负荷 -------------------------------- 2200KN
（4） 井架高度（钻台面到天车梁下面） ------- 45m
（5） 井架允许风力
A． 保全设备（无钩载、无立根）------------47.8m/s
B． 等候天气（无钩载、满立根）------------36m/s
C． 起放井架 ------------------------------------8.3m/s
（6） 二层台安装位置（钻台以上高度）
第一高度 -----------------------------------------24.5m
第二高度 ---------------------------------------- 25.5m
第三高度 ---------------------------------------- 26.5m
（7） 二层台立根容量
5″钻杆28m立根 ----------------------------- 6720m
（8） 大腿底部开档（正面）---------------------- 9.11m
10、 DZ450/7.5-K1底座
（1） 转盘大梁负荷-------------------------------- 4500kN
（2） 钻杆盒负荷 --------------------------------- 2200kN
（3） 钻台高度 -------------------------------------7.5 m
（4） 转盘梁下净空 -------------------------------6.3m
（5） 绞车底座尺寸(水柜)------------------------10.76 m×2.72 m×1.4m
（6） 钻台尺寸 --------------------------------------- 10.4 m×10.2 m
11、 固控系统--------------------------------------- 见固控系统说明书
12、 DSF70电磁涡流刹车------------------------- 见电磁涡流刹车说明书
13、 复胜螺杆压缩机--------------------------------见压缩机说明书
14、 PZ12V190BG2-3柴油机 --------------------- 见柴油机说明书
第五部分：ZJ70LC大钩负荷-提升速度表
排挡
三 台 柴 油 机
传动比
大钩负荷（T）
大钩速度 （m/s）
低速
I1
465.2～114.03
0.176～0.718
5.674
I2
284.3～69.56
0.288～1.177
3.469
高速
R1
193.6～47.38
0.423～1.728
2.365
R2
118.3～28.97
0.692～2.826
1.445
注:上表所列数字系在使用3台柴油机,功率在810KW.转速1200转/分.变矩器效率在70%以上工作时得出的理论值。

第六部分：ZJ70LC钻机气动摩擦离合器种类及技术参数表
（一）、ZJ70LC钻机气动摩擦离合器种类表
序号
型式
规格
使用部位
数量
1
通风型
AVB500×200
转盘惯性刹车
1
2
转盘传动装置传动轴带猫头轴
1
3
通风型
AVB500×200
猫头轴惯性刹车
1
4
AVB600×250
转盘转动装置传动轴带猫头轴
1
5
AVB1120×300
绞车高速离合器
1
6
AVB1250×300
绞车低速离合器
1
7
普通型
CB500×125
绞车输入轴微摆离合器
1
8
普通型
LT700×135
变矩器带整体式传动箱
4
9
通风型
LT800×250T
整体式传动箱带泵
2
10
推盘式
CD2-750
绞车传动总离合器
1
（二）、AVB系列通风型胎式离合器技术参数表
技术参数
AVB500×
200
AVB600×
250
AVB1120×
300
AVB1250×
300
极限摩擦转矩(摩擦系数μ=0.3) N.m
空气压力P=0.7MPa
16250
29200
123000
153000
空气压力P=1MPa
23200
41600
175500
218000
摩擦轮直径(毫米)
500
600
1120
1250
摩擦片尺寸(长×宽-毫米)
205×
183.25
250×
178
300×
237.64
300×
238.5
摩擦片数量(块)
8
10
14
16
外形尺寸 (毫米)
外 径
780
890
1450
1580
外形尺寸 (毫米)
宽 度
234
284
357
357
气胎进气口扣型

G1/2″
G1/2″
G1/2″
G1/2″
气室容积(升)

2.6
3.96
7.92
8.8
单块摩擦片固定螺栓规格及数量
M10×30-
10只
M10×30-
10只
M10×35-
10只
M10×35-
10只
总重 (公斤)
150
212.32
637.15
776.06

（三）、CB系列普通型气胎式离合器主要技术参数表

CB300×100
CB500×125
极限摩擦转矩(摩擦系数μ=0.3) 公斤.米
空气压力P=7 公斤/厘米2
290
1110
空气压力P=10公斤/厘米2
415
1590
摩擦片尺寸(毫米)
自由状态内径
305
505
宽度
100
125
摩擦轮直径(毫米)
300
500
外形尺寸(毫米)
外 径
450
720
宽 度
115
175
摩擦片数量(块)
12
12
固定摩擦片销子尺寸(直径×长度)
Φ4×112
Φ6×140
气胎固定螺栓尺寸及数量
M10×1×12
M10×1×14
气胎进气口扣型
M20×1.5
M20×1.5
钢圈孔位直径(毫米)
430
690
钢圈连接孔直径(毫米)及孔数
Φ13-12
Φ17-12
重 量 (公斤)
13.5
33.2

（四）、LT系列普通型气胎式离合器主要技术参数表
结构尺寸 mm
LT500／200T
LT600／250T
LT800／250T
LT700／135
螺栓孔分布直径
735
845
1070
870
轮缘宽度
242
284
300
176
气嘴中心距轮缘边距
93
103
103
88
螺栓孔直径
18
18
22
17
螺栓孔数量 （个）
12
16
16
20
扭力盘/钢圈厚度
16+12
20+14
20+16
12
摩擦片自由状态内径
506
606
806
707
摩擦片宽度
204
250
250
135
摩擦片厚度
16
16
16
6
摩擦片数量 (个)
8
10
12
18
气胎外径 (或长度)
1009×2
1178×2
1522×2
814
气胎断面宽度
196
246
246
164
气胎容积 (升)
1.3×2
2×2
2.66×2
2～4
进气接头规格
G1/2"
G1/2"
G1/2"
M20×1.5
气嘴数量 (个)
2
4
4
2
扭力杆外径
15
20
20
6-0.2
摩擦轮外径
500
600
800
700
重量（kg）
153
212
442
88
（五）、各型离合器摩擦片磨损剩余厚度极限值
离合器规格
LT700
×135
LT800
×250T
CB500
×125
AVB500×200
AVB600×250
AVB1120×300
AVB1250×300
CD2-750
摩擦片磨损剩下最小厚度(毫米)
4
4
2
3
3
4
4
4
第七部分：ZJ70LC钻机轴承型号表
序号
部件名称
使用部位
尺寸
型号
数量
1
游车大钩
游车滑轮
254×347.662×101.6
37951K
6
大钩负荷轴承
180×360×82
7549436
1
2
水龙头
负荷轴承
270×550×130
19954EQ
1
防跳轴承
200×310×70
2007140
1
上、下扶正轴承
240×360×56
32148
1
3
转盘
负荷轴承
800×950×120
1681/800
1
扶正轴承
800×1060×155
91682/800
1
水平轴
150×320×108
32630
1
水平轴
150×320×108
3630
1
4
转盘传动箱
输入轴支承轴承
130×230×64
53526
2
输入轴Z=24 链轮
140×210×53
3053128
1
140×210×33
32128
1
输入轴Z=40 链轮
140×210×53
3053128
1
140×210×33
32128
1
输出轴支承轴承
130×230×64
53526
2
输出轴空套摩擦鼓
190×290×46
138
2
5
猫头轴
输出轴支承轴承
150×270×73
53530
2
输入轴支承轴承
130×230×64
53526
2
输出轴摩擦鼓
190×290×46
138
2
摩擦猫头轴承
150×190×31
8130
2
摩擦猫头轴承
220×270×37
8144
2
140×200×46
8228
2
6
绞车
传动轴轴承
220×400×108
3544
2
传动轴微动离合器
180×280×46
32136
1
180×280×74
3003136
1
输出轴支承轴承
130×230×64
3526
1
输出轴支承轴承
170×310×84
3534
1
180×320×86
3536
1
爬坡轴I支承轴承
120×215×58
3524
2
中间轴支承轴承
220×400×108
3544
2
中间轴Z=34 链轮
240×360×56
32148
1
中间轴Z=61 链轮
240×360×92
3003148
2
滚筒轴支承轴承
220×460×145
3644
2
滚筒轴Z=54 链轮
220×400×108
3544
1
220×400×65
32244
1
进、排水气龙头
65×120×23
32213
1×2
65×120×23
213
1×2
滚筒挡绳器
30×62×16
206
4
7
电磁刹车
见说明书
8
整体并车传动箱
φ700×135钢鼓空套轴承
190×290×46
138
8
各传动轴支承轴承
160×290×80
53532
11
I号轴空套链轮轴承
180×280×74
3003136
2
I号传动轴后支承轴承
160×320×86
13536
1
I号带泵轴空套轴承
170×280×88
3053734
4
φ800钢鼓空套轴承
220×300×88
1000944
4
9
螺杆式压缩机
见螺杆式压缩机说明书
10
液力变矩器
见说明书
11
1/2"导气龙头
扶正轴承
25×52×15
205
2×3
12
双向导气龙头
扶正轴承
25×52×15
205
2×2
13
G1"油泵传动轴
支承轴承
35×62×14
107
2×12
14
上、角传动箱
轴总成I
110×240×50
32322
1
130×280×93
3626
1
轴总成II
130×280×93
32626
1
130×280×93
3626
1
第八部分：ZJ70LC钻机各部油封规格表
序号
部件名称
油封规格
数量
安装部位
1
转盘传动装置
PD220×260×18
1
输出轴转盘离合器空套轴承油封
2
绞车
PD200×240×18
1
传动轴3003136轴承
PD240×280×18
1
传动轴3544轴承
PD250×290×18
4
滚筒轴空转链轮
PD140×170×16
1
爬坡轴I轴承
PD280×320×20
4
滚筒轴支承轴承
3
整体传动箱
PD220×260×18
1
I号传动轴空转摩擦鼓
PD220×260×18
1
II号传动轴 空转摩擦鼓
PD220×260×18
1
III号传动轴 空转摩擦鼓
PD220×260×18
1
Ⅳ号传动轴 空转摩擦鼓
PD240×280×15
1
I号带泵轴空转摩擦鼓
PD240×280×15
1
II号带泵轴 空转摩擦鼓
4
猫头装置
猫头输出轴
4
170×200×15
猫头输入轴
2
160×190×15
猫头摩擦鼓
1
270×240×15
5
电磁刹车
见电磁刹车说明书
6
液力变矩器
见说明书
7
泥浆泵
见泥浆泵说明书
8
螺杆压缩机
见螺杆式压缩机说明书
9
角传动箱
见使用说明书
注:(1)低速普通型—PD (2)高速普通型—PG
油封工作范围
工作压力
~3kgf/cm2

密封面线速度
高速型PG
4~15m/s
低速型PD
<4m/s
工作温度
-60℃～150℃

介 质
油.水,弱腐蚀性液体

寿 命
500~2000小时

第九部分：ZJ70LC钻机各部"O"形密封圈规格表
序号
部件名称
"O"型密封圈规格
数量
安装部位
1
ZP275转盘
420×8.6
2
输入轴
1000×8.6
1
转盘底座
800×8.6
1
转盘底座
2
转盘传动箱
530×544×7
1
输出轴转盘刹车端轴承座
240×254×7
4
输入轴输出轴轴承盖
700×714×7
1
输入轴万向轴端轴承座
700×714×7
1
输出轴转盘离合器端轴承座
310×324×7
1
输入轴皮带轮端轴承座
3

JC70绞车

63.6×70.6×3.5
1+1
滚筒轴进.排水龙头轴轴头
217.3×231.3×7
2
滚筒空转链轮油封处轴套
239.3×253.3×7
2+2
滚筒轴水套两边轴套处
399.3×413.3×7
2
滚筒轴空转链轮外轴承盖板根部
509.3×523.3×7
2
高低速摩擦鼓连接处
459.3×473.3×7
2
3644支承轴承盖板
185×5.7
1
传动轴Φ500离合器摩擦鼓轴套
480×8.6
1
输出轴3536轴承
367.8×380.8×6.5
1
爬坡轴I3524轴承盒
30×3.1
2
绞车换档排挡杆
4
MT10猫头装置
φ7"O"型密封条
4
摩擦猫头盘式摩擦片
φ7"O"型密封条
2
输出轴支持轴承盒
φ7"O"型密封条
2
输入出支承轴承盒
φ7"O"型密封条
1
猫头支持架链条箱平面密封圈
5
整体并车传动箱
140×150.6×5.3
1
I号传动轴输入离合器端轴承盖
345×359×7
1
I号传动轴离合器端轴承座
65×75.6×5.3
1
I号传动轴进气接头
190×200.3×5.3
1
I号传动轴总离合器端轴承盖板
290×300.6×5.3
1
I号传动轴总离合器隔板
"O"型条φ5.3
2
II号传动轴输入离合器端轴套
"O"型条φ5.3
1
II号传动轴应急链轮轴承座
"O"型条φ5.3
1
II号传动轴应急链轮轴承座
"O"型条φ5.3
4
III号传动轴
"O"型条φ5.3
4
IV传动轴
150×160.6×5.3
2
I号II号带泵轴轴承盖
345×355.6×5.3
2
I号II号带泵轴轴承座
128×138.6×5.3
2
I号:II号带泵轴轴承盖
650×664×7
2
I号:II号带泵轴轴承盖
6
井架缓冲油缸
15×2.4
2

70×5.7
1

260×5.7
1

346.8×360.8×7
1

7
φ50×80气缸
19×2.4
1
筒盖内径与活塞
50×3.1
2
第十部分：ZJ70LC钻机各部链条规格表
序号
安 装 部 位
规格(英寸---排级×节数)
备注
1
猫头轴传动链条
1 3/4"--2×142
GB3638-83
2
转盘低速链条
2"--2×112

3
转盘高速链条
2"--2×112

4
转盘传动装置输入链条
