产品名称：CN过滤器

一、工作原理
　　CN过滤器采用整体玻璃钢，耐酸耐碱，一般耐温65℃。内部装有约半米高的悬浮介质层。悬浮过滤介质为1-2mm小球，采用高分子材料加工，密度大约为水的1/10。
　　球形介质在过滤器内均匀分布，紧密排列，吸附截留水中悬浮物，在介质表面形成滤饼层。随着滤饼层变厚，重力大于浮力，则掉落进入底部浓缩液区。另外本身还带有对偶极子，可以吸附进入悬浮层的细小悬浮物，并且可以结合高效无机絮凝剂吸附废水中的有机物。由于悬浮物结合力比较弱，可通过反冲洗快速冲刷下来，从而又恢复吸附能力。球形介质耐有机物和氧化剂污染。运行过程不必更换，每年添加少许即可。
　　过滤器反冲洗，采用自身排泥或空气法进行反冲洗，操作简单，只需排泥时打开阀门，过滤器上部清液液位迅速下降，冲刷过滤介质。

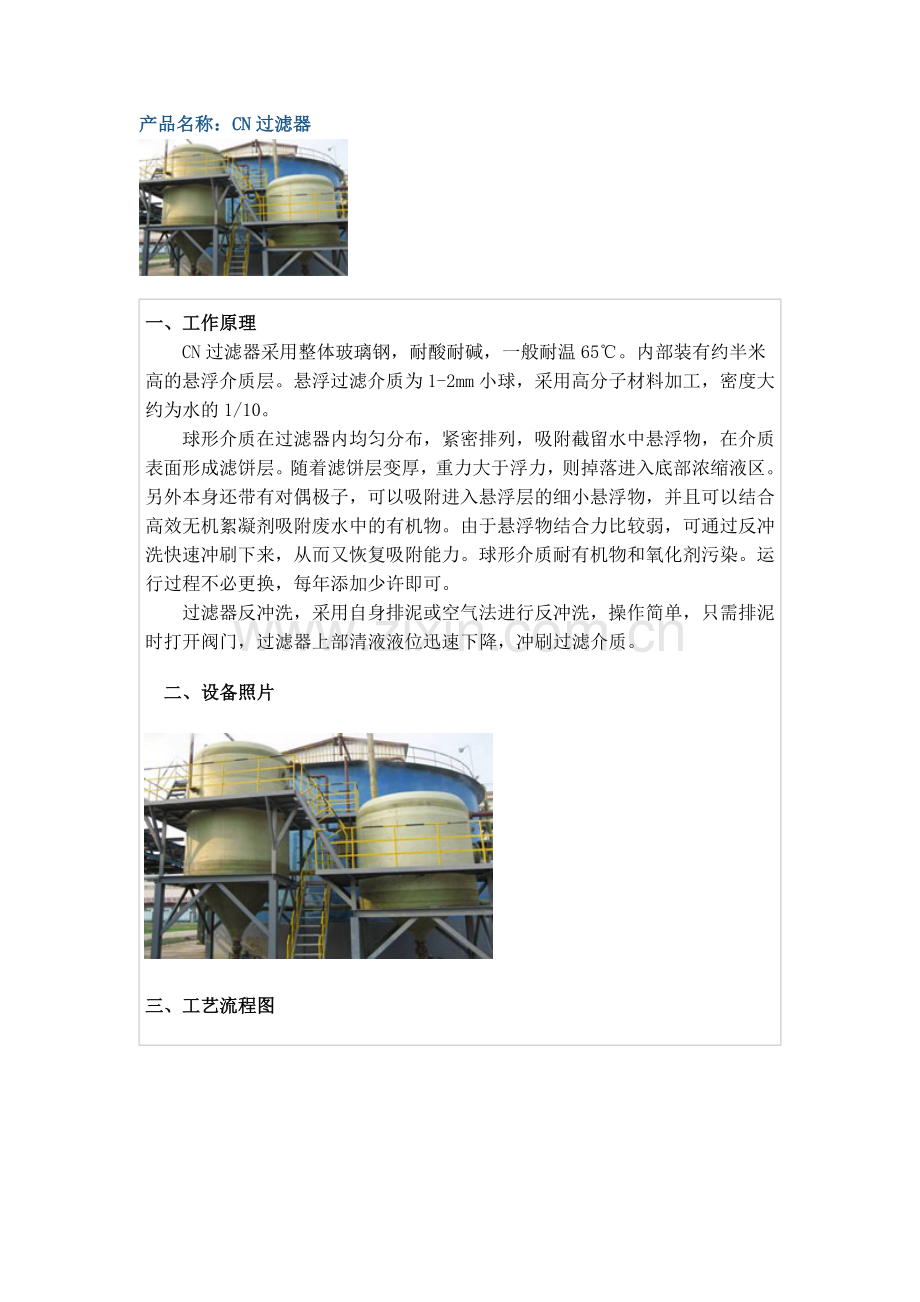

 二、设备照片

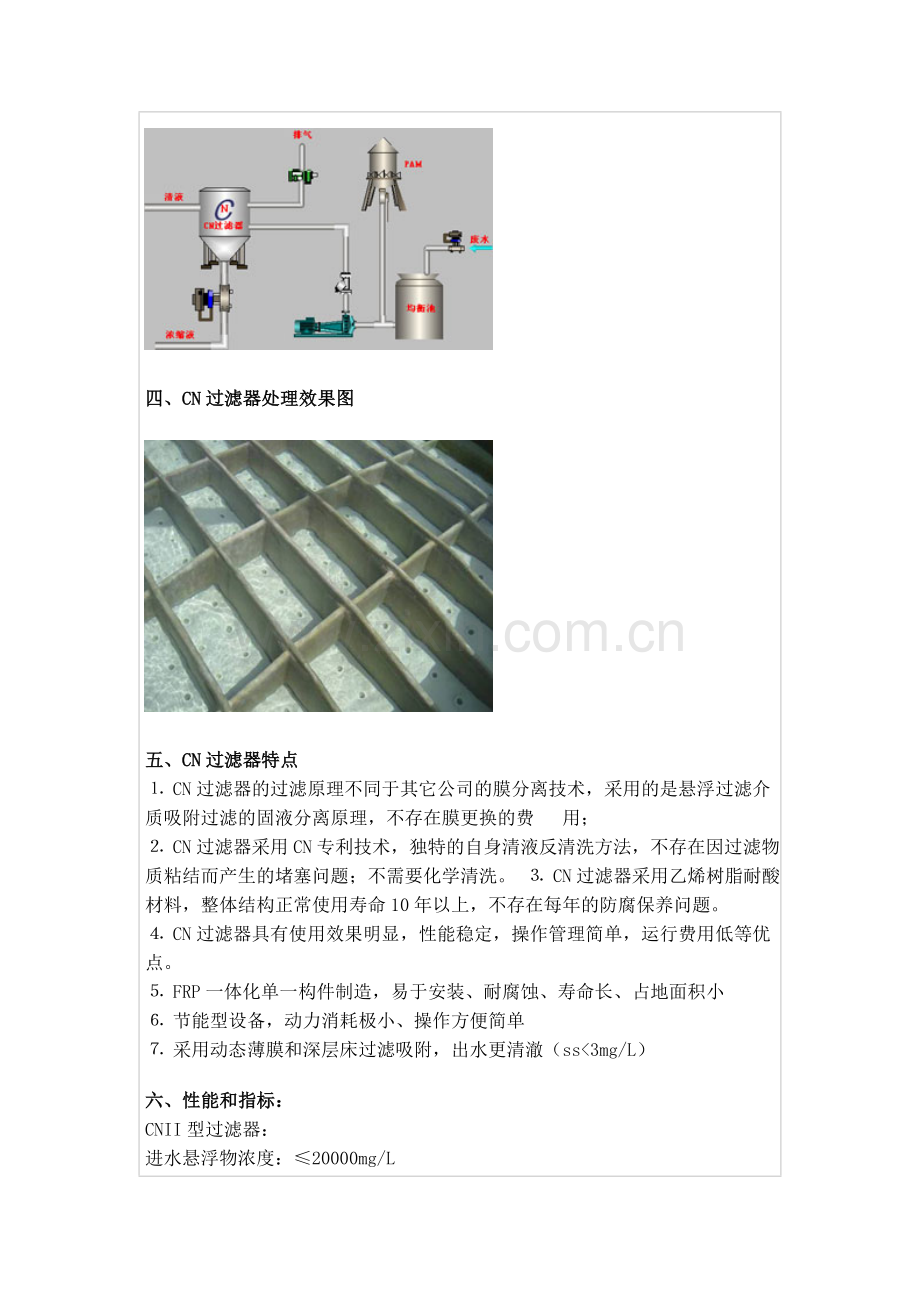

三、工艺流程图

四、CN过滤器处理效果图

五、CN过滤器特点
⒈ CN过滤器的过滤原理不同于其它公司的膜分离技术，采用的是悬浮过滤介质吸附过滤的固液分离原理，不存在膜更换的费　 用；
⒉ CN过滤器采用CN专利技术，独特的自身清液反清洗方法，不存在因过滤物质粘结而产生的堵塞问题；不需要化学清洗。 ⒊ CN过滤器采用乙烯树脂耐酸材料，整体结构正常使用寿命10年以上，不存在每年的防腐保养问题。
⒋ CN过滤器具有使用效果明显，性能稳定，操作管理简单，运行费用低等优点。
⒌ FRP一体化单一构件制造，易于安装、耐腐蚀、寿命长、占地面积小
⒍ 节能型设备，动力消耗极小、操作方便简单
⒎ 采用动态薄膜和深层床过滤吸附，出水更清澈（ss<3mg/L）
六、性能和指标：
CNII型过滤器：
进水悬浮物浓度：≤20000mg/L
出水悬浮物浓度：≤5mg/L
操作温度：10～65℃，特殊材料可达85℃
悬浮物去除率：≥98%
进水压力：≥0.2kg/m2公斤满足要求
CNI型过滤器：
进水悬浮物浓度：≤100mg/L
出水悬浮物浓度：≤1mg/L
操作温度：10～65℃
进水压力：≥0.2kg/cm2满足要求
七、规格与尺寸
CNII型过滤器
型号
设备外型尺寸
（mm）
参考过滤水量
（m3/h）
说明
CNІІ-3300
ф3300×6100
30-60
处理量根据物料性质及进出水指标会有变化
CNII-250M
6500×10000×7000
200-300
CNII-500M
6500×20000×7000
400-600
CNI型过滤器
型号
设备外型尺寸
（mm）
参考过滤水量
（m3/h）
说明
CNІ-3300
ф3300×4100
30-60
处理量根据物料性质及进出水指标会有变化
CNI-250M
6500×10000×5500
200-300
CNI-500M
6500×20000×5500
400-600
八、适用范围
⒈ 造纸废水：白水净化；洗浆水净化；给水过滤；废水深度处理
⒉ 钛白粉生产：白水中二氧化钛回收；酸性中和废水净化
⒊ 中小型水厂；海水净化；中水回用
⒋ 精细化工行业和冶金工业废水中的金属化合物回收、废酸净化、废水回用及工业循环水过滤
⒌ 氯碱及制盐行业盐水精制
⒍ 矿山废水处理
