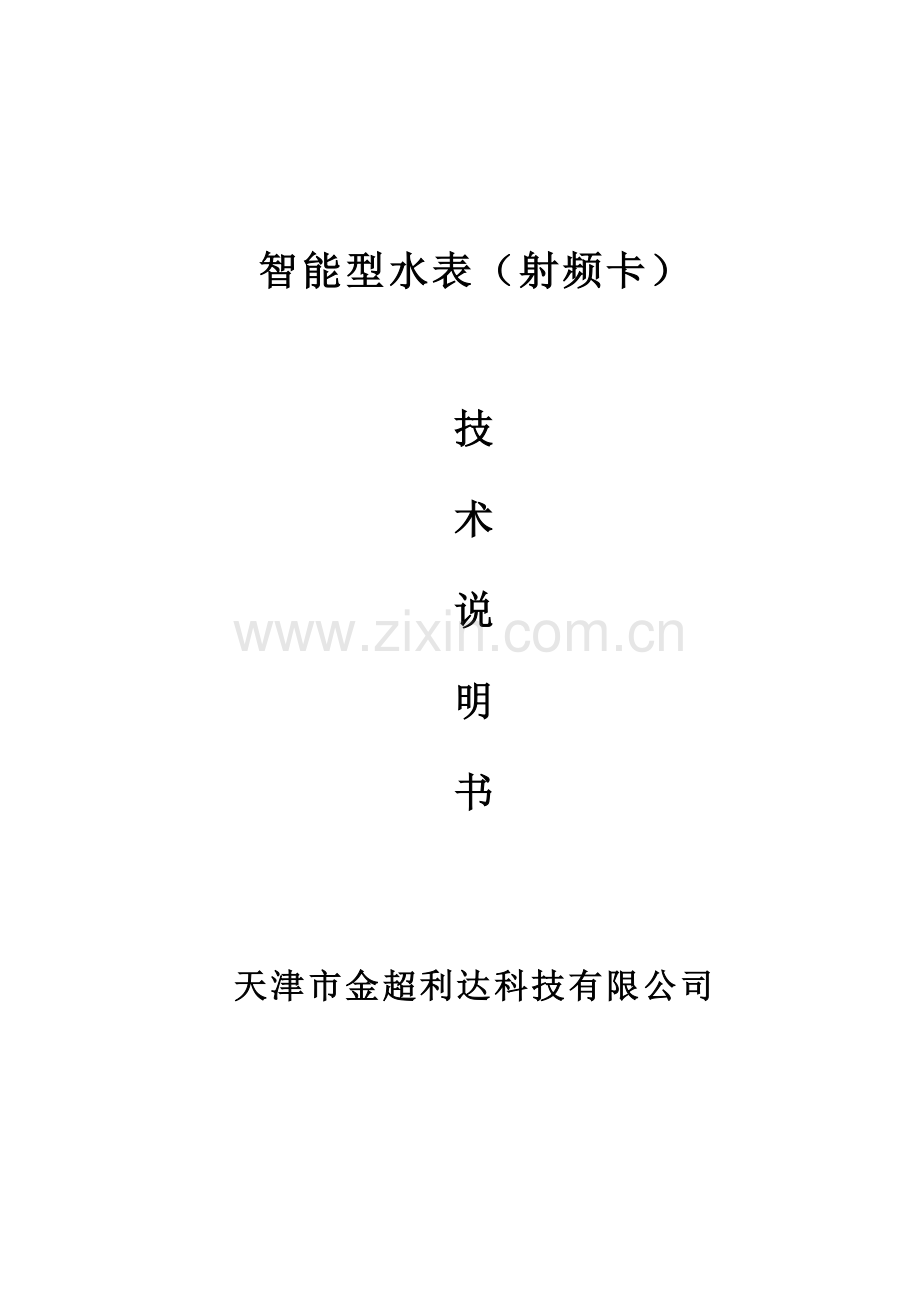

智能型水表（射频卡）

技
术
说
明
书

天津市金超利达科技有限公司

一、 用途及范围：
用来计量及控制流经自来水管道水的体积总量。该表具有高可靠性，高精度、低功耗的特点。各项参数符合国标（GB/T778-2007）和城镇建设行业标准（CJ/T133-2001）的要求
二、 功能特点：
1、使用射频卡，无任何外露电极, 防潮性能好，使用方便。
2、用户卡经过双密钥加密，一卡一密。
3、具有一卡一表，或一卡三表的功能。
4、具有剩余水量不足时，提示用户及时购水。
5、具有电池电压过低时，提示用户更换电池。
6、具有数据回读功能。当用户持卡到管理中心购水时，可以将该卡所对应水表中的累计用水量，电池状态，干扰次数等回读到管理中心。
7、始动流量小，精度高。
8、显示功能：对于本次购水量，剩余水量，累计用水量等参数可以在液晶屏上进行有效的显示，用户可以通过用户卡查看表中的剩余水量和累计用水量信息。
三、技术参数说明：
1、技术指标：
使用温度： 0℃-90℃
使用湿度：≤95%
工作电压： 3.0V-3.6V；静态工作电流： ≤3μA
液晶屏显示范围：00000.0-99999.9
工作年限：6年以上
2、 最大误差：模块读数和机械读数最大误差为±0.15%
3、 流量指标：
公称口径（m3）
过载流量
(m3/h）
常用流量
（m3/h）
分界流量
（m3/h）
最小流量
（m3/h）
15
3.0
1.5
0.12
0.03
20
5.0
2.5
0.20
0.05
25
7.0
3.5
0.28
0.07
四、 使用说明：
1、用户开户：水表安装后在没有刷用户卡时阀门已经开启，这时使用的是本水表的透支水量，当用户第一次向该表刷完用户卡时，表明该表已开户，将自动扣除已用水量。
2、用户购水：用户将购过水的用户卡放到水表的射频感应区，模块就会显示如图1，显示“”（如图1）说明正在交换数据 ，接着显示新购量如图2
（图1）

图2（本次新购1 m3）
3、 读数方法：用户平时想查看自己的用水情况时，将用户卡放到水表的射频感应区唤醒水表，这时在液晶屏上依次显示你最新的累计用水量，剩余水量、新购水量，等参数如图3：

　　　　 （说明刷卡正确）

　　　　　　　　　　　（显示累计水量为１０７.2 m3）

　　　　　　　　　　（显示剩余水量为５５.９m3）
（显示本次新购３０m3）
４、刷卡错误：如用户在刷卡的过程中刷卡太快或者没放对最佳位置时将会显示错卡字符接着显示累计、剩余、新购水量。（当出现这种情况，用户不要担心，不会造成认可损失，请用户重新刷卡即可）如图3

（图３刷卡错误信息）
5、 关阀报警：
(1)剩余水量不足
当剩余水量减少到报警水量（报警水量由管理部门设定）时，将自动关阀，提醒用户及时购水，这时用户可以用自己的用户卡去刷卡打开阀门继续用水，每累计1就会自动关阀提醒用户购水。当剩余水量减到0时，可以通过刷用户卡将阀门打开进入透支状态继续用水（当管理部门设置了透支水量时适用），当继续用完透支水量后阀门自动关死,将无法用用户卡打开.只有用户重新购水充值后才可打开阀门继续用水,并减去已用的透支水量.（如图4）

（图4显示透支3.1阀关）
(2)、电池缺电提示：当水表电池电压低于设定值出现缺电时，水表阀门将自动关闭，此时可用用户卡打开阀门继续用水，48小时后，如果没有更换电池，将彻底关阀，只用更换电池后才可打开阀门,电池缺电时应该及时向管理部门通知更换电池。缺电时模块会自动提示（如图5）

（图5）
6、故障提示：当阀门出现故障（如：由于天气过冷，阀门处结冰）时或由于其它原因造成阀门发生故障，这时将在液晶屏上显示有故障的提示（如图6），应该及时向管理部门反应解决。

（ 图6）
7、用户补卡：用户卡丢失后，请到管理部门重新补发一张用户卡。

五、 故障现象及排除办法：
1、刷卡时出现错卡：请重新刷卡。
2、阀门关闭：请重新刷卡，当显示“缺电”，请到管理部门要求更换电池；当显示“请充值”时，请到管理部门购水；当显示“干扰”请通知管理部门查看原因如（图7）
（图7）

六、 安装：
a) 选择水表应该根据管道经常使用的流量小于或接近水表的常用流量为宜，不能单纯管道口径确定水表。
b) 安装位置要避免强光照晒，冰冻、污染在有冰冻期间，除将水表的水管包扎保温外，不用时应把水表进水端阀门关闭，出水端阀门和水龙头打开，可以防止水表冻裂损坏。
c) 水表必须水平安装，使字面朝上。
d) 新装管道务必把管内石子、泥沙、麻丝等杂物冲洗干净后安装水表，以免造成水表故障。
e) 为了计量准确，水龙头应该高于水表。
f) 水表如安装在锅炉进入水管处，应该装止回阀，防止热水回流烫坏水表。
g) 水表不应该直接与管道连接，水表与管道间应有活动接口（如管接头、连接螺丝、接管封垫圈等）。安装水表时，不应该受有管子和管件引起的过度用力，以免损坏说表。
七、 运输与贮存
a) 水表运输不应受到剧烈冲击。
保存水表应该在原包装内，保存的地方的环境温度0℃-60℃相对湿度≤95%，空气中无腐蚀性气体。
b) 水表在仓库中存贮，叠放高度不超过10箱，箱后，单只包装的水表叠放高度不超过10只，单只包装拆开的水表不宜贮存。
八、 三包：
使用我厂水表一年以内，凡安装合理，使用流量正常，确因制造质量引起的内部机件损坏，或故障（除冻坏以外），在保证铅封完整的情况下本厂负责修理，调换。

七、 运输与贮存
a) 水表运输不应受到剧烈冲击。
保存水表应该在原包装内，保存的地方的环境温度0℃-60℃相对湿度≤95%，空气中无腐蚀性气体。
b) 水表在仓库中存贮，叠放高度不超过10箱，箱后，单只包装的水表叠放高度不超过10只，单只包装拆开的水表不宜贮存。
八、 三包：
使用我厂水表一年以内，凡安装合理，使用流量正常，确因制造质量引起的内部机件损坏，或故障（除冻坏以外），在保证铅封完整的情况下本厂负责修理，调换。

制造厂家：天津市金超利达科技有限公司
单位地址：天津市南开区华苑榕苑路16号
电 话：022-58620538 13332099881
销售商电话：
