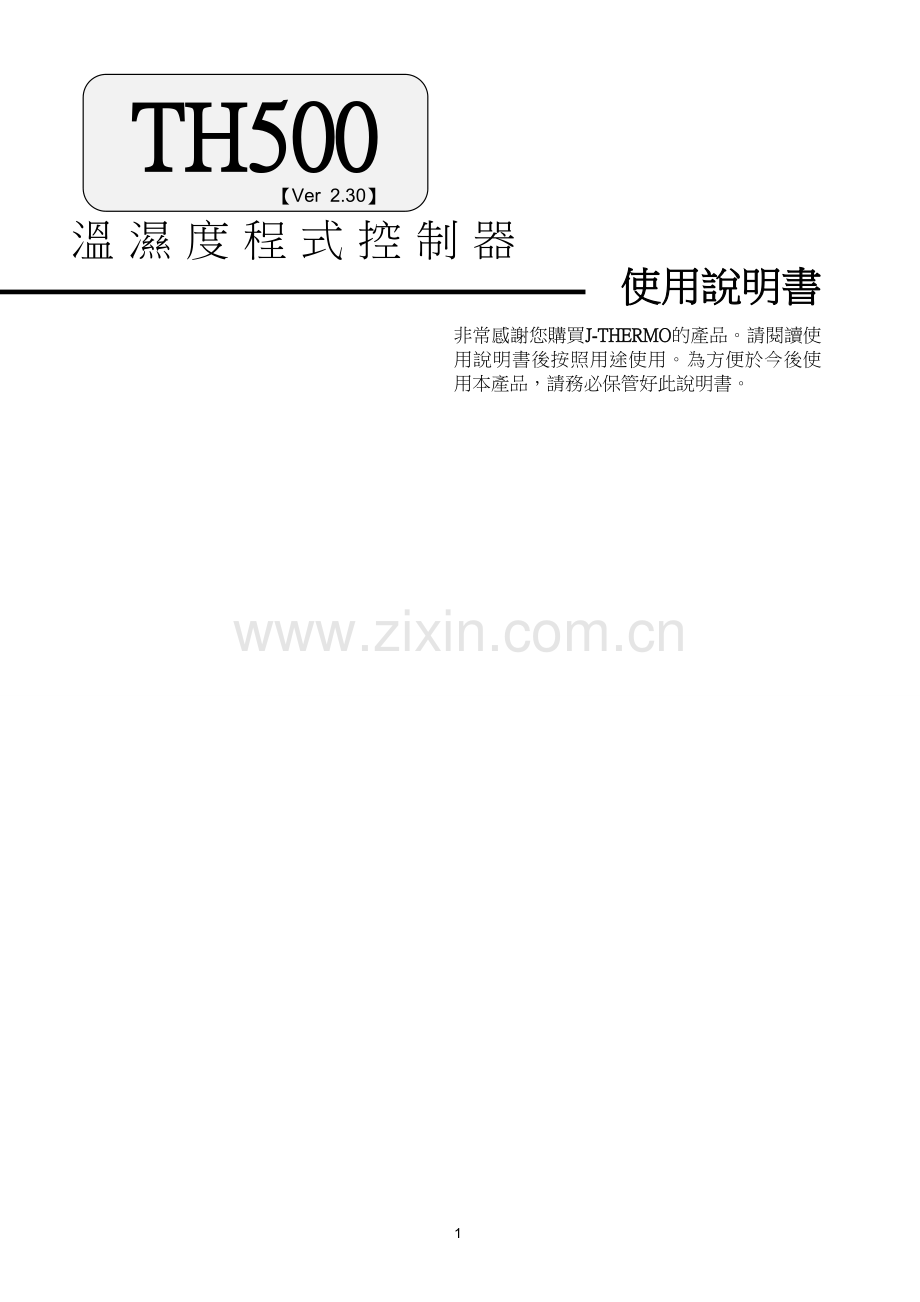

TH500

【Ver 2.30】

溫濕度程式控制器

使用說明書
非常感謝您購買J-THERMO的產品。請閱讀使用說明書後按照用途使用。為方便於今後使用本產品，請務必保管好此說明書。

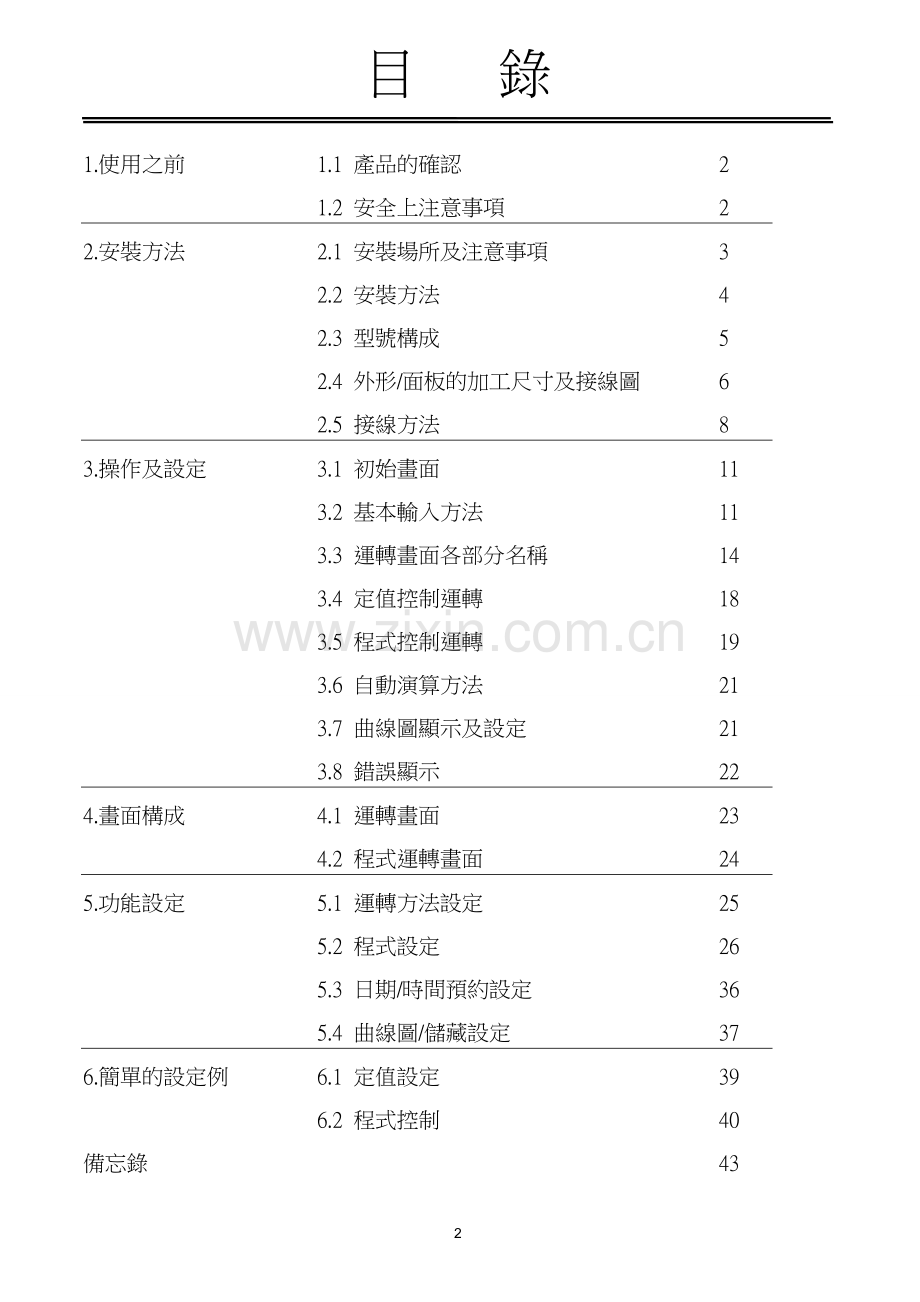

目 錄

1.使用之前

1.1 產品的確認
2

1.2 安全上注意事項
2
2.安裝方法

2.1 安裝場所及注意事項
3

2.2 安裝方法
4

2.3 型號構成
5

2.4 外形/面板的加工尺寸及接線圖
6

2.5 接線方法
8
3.操作及設定

3.1 初始畫面
11

3.2 基本輸入方法
11

3.3 運轉畫面各部分名稱
14

3.4 定值控制運轉
18

3.5 程式控制運轉
19

3.6 自動演算方法
21

3.7 曲線圖顯示及設定
21

3.8 錯誤顯示
22
4.畫面構成

4.1 運轉畫面
23

4.2 程式運轉畫面
24
5.功能設定

5.1 運轉方法設定
25

5.2 程式設定
26

5.3 日期/時間預約設定
36

5.4 曲線圖/儲藏設定
37
6.簡單的設定例

6.1 定值設定
39

6.2 程式控制
40
備忘錄

43

1使用之前

非常感謝您購買J-THERMO的溫濕度程式控制器（型號: TH500）。
使用說明書中詳細說明瞭產品的功能、設置方法、注意事項、使用方法等。事前請務必閱讀，且充分掌握。使用說明書應傳達給最終使用者閱讀，並保管在隨時可以取得的場所。
(根據產品的改善及功能的變更，在沒有事前預告的情況下會對使用說明書的內容進行變更)

1.1 產品確認

收到產品後請先確認是否與您訂購的型號相同，然後再確認產品外觀破損及零部件不足情況。
型號不一致或外觀有破損或零部件不足時，請與購買處或本公司營業部聯繫。

1.2 安全上的注意事項
1.2.1 有關安全上的注意事項
・為了本產品及連接系統的保護與安全，請遵照本說明書有關安全事項的使用說明。
・如不按照說明書的指示使用操作或因不注意所引發有關安全方面的損失本公司概不負責。
・為了保護本產品與連接系統，加裝保護或安全迴路時，必須安裝在產品外部。
・禁止在本產品內部進行改造或追加。
・請勿擅自進行分解、修理、改造。會造成觸電、火災及誤動作。
・請不要施加物理衝擊，否則會導致產品破損及誤動作發生。

1.2.2 品質保證
・關於本產品在本公司品質保證條件所規範的内容之外，任何損失本公司概不負責。
・在使用本產品時，因無法预測的缺陷及天災意外等而給使用者或第三者造成的直接或間接的損失本公司概不負責。

1.2.3 有關產品的品質保證條件
・本產品的保修期限為購買日起算1年。產品保修期內，本公司只對說明書所規定的正常使用狀態下發生的故障提供免費修理。
・若產品的保修期满發生故障需進行修理時，根據本公司相關規定將收取基本維修費。
・如下情况，對保修期限内發生的故障也進行收費處理。
·因使用者操作不當而發生的故障。（例：因密碼遺失而初始化等）
·因天災意外而發生的故障。（例：火災，水災等）
·產品安裝後因移動不當造成故障。
·因任意變更或損壞產品等而發生的故障。
·因電源異常而發生的故障。
・發生故障等而需要售後服務時請與銷售公司或本公司營業部聯繫。
2安裝方法

安裝前請務必閱讀有關TH500恒溫恒濕程式控制器的安裝場所及安裝方法的說明。

2.1 安裝場所及注意事項
2.1.1 安裝場所
・因有觸電危險，請把本產品安裝到面板後再使用。
・請不要安裝在如下場所
・操作人員無意中容易接觸到端子的場所
・有機械性震動或衝擊的場所
・有腐蝕性或可燃氣體的場所
・溫度變化大的場所
・溫度過高或過低的場所
・有直射光線的場所
・易受電磁波影響的場所
・濕氣重的場所
・周圍堆放易燃物的場所
・灰塵或鹽分多的場所

2.1.2 注意事項
・雖然本產品的外殼為鉻鋅鍍金板，面板用ABS/PC不易燃材料製作而成，但還是請不要安裝在有易燃物的場所，特別是不要把本產品直接放在易燃物上面。
・會產生干擾的機器或配線請勿放在本產品附近。特別是在10℃以下的低溫使用時應充分預熱後再使用。另外請勿靠近熱源。
・請水平安裝本產品。
・請把所有電源切斷後再進行配線。
・本產品無須另外操作，請在100V-240Va.c，50-60Hz條件下動作。使用額定外的電源時有觸電及火災的危險。
・請勿濕手操作，恐有觸電的危險。
・為減少火災、觸電等危險，請遵照基本注意事項。
・安裝及使用方法請嚴格遵照使用說明書上明示的方法。
・接地時注意事項請参考安裝要領。但切勿在水管、煤氣管、電話線、避雷針上接地，否則會有爆炸及火災的危險。
・在未完成機器連接之前，切勿供電。
・不要堵住本產品内部防熱口，否則會發生故障。
・過電壓防護程度是Category(類别)Ⅱ，使用環境是Degree（等級）Ⅱ。

2.2 安裝方法
⑴ 面板請使用1mm～10mm厚的鋼板。
⑵ 從面板正面置入TH500溫濕度控制器。
⑶ 使用專用固定支架如圖所示固定在本體的左右兩側。
⑷ 使用固定支架固定於面板上時，鎖固過緊會易使外殼變形或固定支架破損。

插入方向
固定支架

面板

面板厚度:
1mm～10mm

l 為防止觸電，請確認電源是否已被切斷。
l 請使用第3種以上接地規格（接地電阻100Ω以下）進行接地。
l 通電中有觸電的危險，切勿接觸端子。
請先切斷主電源後再進行配線。
l 在電源線上請安裝可以使TH500與主電源分離的開關。
l 請與電源連接約2A的保險絲。
2.3 型號構成
型號
內容
TH500
-

恒溫恒濕控制器
機種區分
N

無
1

一體型
感測器輸入：溫度(Pt100Ω / 0-5V d.c)
濕度(Pt100Ω / 0-5V d.c)
數位輸入(D.I)：8點
控制輸出：溫度(SCR / SSR) 1點
濕度(SCR / SSR) 1點
傳送輸出：溫度(4-20 mA d.c) 1點
濕度(4-20 mA d.c) 1點
接點輸出：Relay(1a1b) 4點
Relay(1a) 8點
電晶體輸出：Open Collector(開路集電極) 8點
通信式樣：RS232C、RS485、USB
2

分離型
感測器輸入：溫度(Pt100Ω / 0-5V d.c)
濕度(Pt100Ω / 0-5V d.c)
傳送輸出：溫度(4-20 mA d.c) 1點
濕度(4-20 mA d.c) 1點
通信式樣：RS232C、RS485、USB
配件
N

無
1

I/O Board 1
SMPS(24Vd.c,18W)+D.I 8點+Relay(1a1b:4點+1a:8點)12點
2

I/O Board 2 O.C 8點
3

I/O Board 3 Relay(1a1b) 8點
4

I/O Board 1+ I/O Board 2
SMPS(24Vd.c,18W)+D.I 8點+Relay(1a1b:4點+1a:8點)12點+ O.C 8點
5

I/O Board 1+ I/O Board 3
SMPS(24Vd.c,18W)+D.I 8點+Relay(1a1b:4點+1a:8點)12點+ Relay(1a1b)8點
通信
N
無
1
ETHERNET(準備中)
※ 在一體型無法進行選項選擇。
2.4 外形/面板的加工尺寸及接線圖
2.4.1 TH500 本體與面板開孔尺寸 [單位: mm]

D．I-8 點

感測器供給用電源

連接器(40pin)

2.4.2 TH500 分離型 [單位: mm]

I/O BOARD 1

連接器(20pin)

連接器(20pin)

I/O BOARD 2

I/O BOARD 3

2.4.5 TH500 本體接線圖
● TH500 一體型接線圖
● TH500 分離型接線圖

2.5 接線方法
2.5.1 電源
● 接地時請使用2mm2以上厚的電線與第3種以上接地
規格（接地電阻為100Ω以下）。
第3種接地

接地電纜的長度不超過20m。
並且必須做1點接地。

2.5.2 感測器輸入(Sensor Input)

l 輸入接線請使用防護(shield)線。防護(shield)線必須做1點接地。
l 配線時輸入信號線與電源回路或接地回路之間請保持一定距離。
l 請使用電阻低、3線間沒有電阻差的電線。

注意

測溫電阻體 輸入(Pt 100 Ω) 電壓/電流輸入(0-5 V d.c,4-20 mA d.c)

(乾球側) (濕球側) (乾球側) (濕球側)
※使用電流輸入時請在輸入端子間連接
250Ω±0.1%的電阻後再使用。
2.5.3 溫・濕度控制輸出及傳送輸出配線
注意

l 連接時請注意輸出的極性。
l 輸出線請使用防護(shield)線。防護(shield)線必須做1點接地。

溫・濕度控制輸出 溫・濕度傳送輸出(4-20 mA d.c)

溫度記錄器

濕度記錄器

濕度側S.S.R/S.C.R

溫度側S.S.R/S.C.R

● 外部輸出配線
・ 接點輸出

※開路集電極(OPEN COLLECTOR)的輸出在TH500分離型的 I/O BOARD 2上。

● 接點輸入 & 數位輸入(D.I)
接點輸入請使用(RELAY接點等)無電壓接點。
請使用接點ON時兩端電壓小於2V，漏電流小於100μA的集電極輸出。
・ 接點輸入時(D.I:1～8) ・ 晶體管輸出時(D.I:1～8)
● 通信配線
・ RS232C 配線(連接器9PIN基準)

第3種接地

・RS422/RS485 配線
於TH500端最多可以連接32台。
在通信電路兩端請連接終端電阻(100～200Ω 1/4W) 。

(2線式連接)

終端電阻 終端電阻

(4線式連接)

終端電阻 終端電阻

3操作及設定

3.1 初始畫面
安裝結束後開啟電源時會按順序顯示標識畫面、系統確認畫面、第1運轉畫面。
(使用者可以對標識畫面和系統確認畫面進行變更)

3.2 基本輸入方法

名 稱
功 能
按 鈕

選擇按鈕
根據使用者的需要選擇的按鈕
按按鈕時翻轉，把手拿開時該動作將被選擇。

啟動輸入框
(可以輸入)
根據使用者的需要輸入各種設定值的視窗。
按按鈕時會顯示相應範圍的數字或文字輸入專用視窗[圖5～7]， 將所需設定值輸入即可。

非啟動輸入框
(無法輸入)
雖然是輸入視窗，但因當前條件或狀況而轉化為非啟動視窗。設定相對應條件或狀況時，將會轉換為可輸入視窗。
[表1]

溫度 SV 輸入
3.2.1 按鈕輸入窗
在基本數位輸入畫面[圖3]可以輸入整數和實數(小數點)。在左上端顯示輸入值的名稱，左中端顯示可輸入的上下限值範圍，設定值會顯示在數位盤上側的顯示窗裡。輸入數位後請按 ENT 按鈕進行保存，在按 ENT 按鈕之前按 ESC 按鈕時目前輸入的內容將被取消。
(在定值運轉畫面中按溫度SV視窗時會顯示[圖3]畫面)
[圖3]基本數位輸入畫面
3.2.2 數字/英文/記號輸入
[圖5～7]是數字/英文/記號多種輸入畫面。可使用 鍵盤轉換 按鈕轉換輸入方式，轉換順序為 數字輸入模式 → 英文輸入模式 → 記號輸入模式 再按 鍵盤轉換 按鈕時會返回到 數字輸入模式 。雖然數字/英文/記號的排列順序各自不同，但右側功能按鈕的作用相同。
其功能如下：
● CLR ：刪除當前輸入的所有內容。
● ：刪除當前遊標位置前一個字。
● ENT ：將目前遊標位置前的顯示內容保存在內部儲存器中；按 ENT 按鈕時將會保存所輸入內容並退出輸入畫面。
按右側上端的 ESC 按鈕時，將取消當前輸入的內容，並退出輸入畫面。
(按初始畫面上端的順序 目錄 → 程式設定 → 試驗名登錄 ，再按所選的程式輸入視窗時 會顯示[圖5]畫面)

3.2.3 數字輸入

多重數字輸入畫面[圖5]上的數字 ～

等單一按鈕按一次就會顯示在遊標位置上。
按鈕盤左側的 等重複按鈕每按一次會交叉顯示按鈕的內容。按重複按鈕時遊標位置在一定時間內不移動會等待連續輸入。一定時間 (約1秒) 過後遊標會自動移到下一個位置，因此重複按鈕無法連續輸入。
[圖5]多重數字輸入畫面

例)要顯示 1 時
・ 動作：按 按鈕
・ 結果：顯示 1_ (右面“_”光標會閃動)

例)要顯示 123.45 時
・ 動作：按 + + + + + 按鈕
・ 結果：顯示 123.45_ (右面“_”光標會閃動)

例)要顯示 [ 時
・ 動作：按 + 鍵(在1秒以内按两次)

・ 結果：顯示 [_ (右面“_”光標會閃動)
・ 動作：按 按鈕後過1秒
・ 結果：顯示 [)_ (右面“_”光標會閃動)

3.2.5 英文輸入程式
在多重英文輸入畫面[圖6]中除了 ，
按鈕之外的所有按鈕都是重複按鈕，其基本使用方法與數字輸入相同。

例）要顯示 “B”時。
・動作： +
・結果：B_(右面“_”光標會閃動)
[圖6]多重英文輸入畫面

例）要顯示 “OPER”時。
・動作： + 停頓1秒 + + + + +
・結果：OPER_(右面“_”光標會閃動)
3.2.6 記號輸入程式

在多重記號輸入畫面[圖7]中除了 按鈕之外的所有按鈕都是重複按鈕， 其使用方法與英文輸入相同。

例）要顯示 “&”時。
・動作： +
・結果：&_(右面“_”光標會閃動)

[圖7]多重記號輸入畫面

例）要顯示 “([1+2]×3)=9℃”時。

・動作： + 停顿1秒 + + +

+ + + + + +

+ + +

+ + + + +
+ +
・結果：([1+2]×3)=9℃_(右面“_”光標會閃動)
3.3 運轉畫面各部的名稱

⑤

⑥

⑦

⑧

⑨

⑩
① 　　　　　　　　　　　　　　②　　　　③　　　④
⑫

⑬

⑭

⑮

⑯

⑪　　　　　 ⑰　　 ⑱　　　⑲　　　⑳

[圖8]定值控制畫面

① 目前動作狀態 ⑪ 日期/時間顯示
② 目錄按鈕 ⑫ 溫度PV上升/下降狀態顯示
③ 顯示畫面切換按鈕 ⑬ 溫度SV輸入框
④ 運轉中/運轉停止狀態顯示 ⑭ 濕度PV上升/下降狀態顯示
⑤ 目前溫度控制輸出量(MV) ⑮ 濕度SV輸入框
⑥ 目前溫度測定值(PV) ⑯ 運轉時間顯示
⑦ 目前濕度控制輸出量(MV) ⑰ 溫度A/T（自動演算）按鈕
⑧ 目前濕度測定值(PV) ⑱ 濕度A/T（自動演算）按鈕
⑨ 溫度PID ZONE（區間）輸入框 ⑲ 定值運轉開始按鈕
⑩ 濕度PID ZONE（區間）輸入框 ⑳ 定值運轉終止按鈕
※ ⑰，⑱功能僅在運轉中顯示。

⑤
⑥

⑦
⑧

⑨
⑩
① ⑬ ⑪ ②　　 ③　　④

⑫

⑭
⑮
⑯⑰　 ⑱　 ⑲　　 ⑳　　21

[圖9a]程式控制啟動畫面 [圖9b]程式控制停止畫面

⑫ 開始程式組別輸入框
⑬ 濕度SV上升/下降狀態顯示
⑭ 開始段數輸入框
⑮ 運轉時間顯示
⑯ 目前動作程式組
⑰ 目前動作段數
⑱ 程式STEP(跳段)按鈕
⑲ 程式HOLD(保持)按鈕
⑳ 程式運轉開始按鈕
21 程式運轉停止按鈕
※ ⑯～⑲功能僅在運轉中顯示。

① 目前動作狀態
② 目錄按鈕
③ 顯示畫面切換按鈕
④ 運轉中/運轉停止狀態顯示
⑤ 目前溫度控制輸出量(MV)
⑥ 目前溫度測定值(PV)
⑦ 目前濕度控制輸出量(MV)
⑧ 目前濕度測定值(PV)
⑨ 目前動作程式名稱
⑩ 目前日期/時間顯示 　
⑪ 溫度SV上升/下降狀態顯示

在定值控制畫面[圖8]或程序控制停止畫面[圖9b]上可直接輸入溫・濕度設定值(SV)或開始
程式組別及段數。輸入使用者所需設定值後，按 運轉 按鈕即可立即開始控制。

注意

按 運轉 鍵開始運轉後，有可能對系統控制動作造成重大影響的特定按鈕或輸入框會轉換為不啟動狀態。

⑤

⑥

⑦

⑧
⑨
⑩
⑪
⑫
⑬
① 　　 　②　　 ③　　④
⑭

⑮

⑯

⑰
⑱
⑲
⑳

21
22　 23 24 25

[圖10]程式控制第2畫面
⑮ 目前濕度測定值(PV)
⑯　目前濕度設定值(SV)
⑰　目前濕度輸出量(MV)
⑱　溫・濕度上升/下降區間顯示
⑲　溫・濕度維持區間顯示
⑳　溫・濕度待機動作顯示
21 總運轉時間顯示
22 系統錯誤顯示按鈕
23 目前運轉程式組/段數顯示
(程式組別/段數)
24 目前運轉程式循環情報顯示
(現執行次數/全部循環次數) 25 目前運轉程式段循環情報顯示
(現執行次數/段總循環次數)

① 目前動作狀態
② 目錄按鈕
③ 顯示畫面切換按鈕
④ 運轉中/運轉停止狀態顯示
⑤ 溫度PID ZONE（區間）號
⑥ 當前溫度測定值(PV)
⑦ 當前溫度設定值(SV)
⑧ 當前溫度輸出量(MV)
⑨ I/S信號狀態顯示
⑩ T/S信號狀態顯示
⑪ P.AS信號狀態顯示
⑫ S.AS信號狀態顯示
⑬ 當前段運轉時間顯示
⑭ 濕度PID ZONE（區間）號

① 　　　　　　　 ②　 　③　　 ④

⑪
⑫
⑬

⑭

⑮⑯⑰

⑳
21

⑤
⑥

⑦
⑧

ˋ

⑨

⑩　　　　　　　⑱　　　　　　　⑲

[圖11]曲線圖顯示畫面

⑪ 顯示目前溫度測定值(PV)
⑫ 目前溫度SV/MV顯示轉換鍵
⑬ 顯示目前溫度SV或MV
⑭ 顯示目前濕度PV
⑮ 目前濕度SV/MV顯示轉換鍵
⑯ 顯示目前濕度SV或MV
⑰ Y軸温・濕度單位轉換鍵
⑱ 顯示Y軸單位
⑲ 曲線儲存設定鍵
⑳ 畫面ZOOM OUT
21 畫面ZOOM IN

① 目前操作畫面
② 目錄按鈕
③ 動作畫面轉換按鈕
④ 運轉中/運轉停止狀態顯示
⑤ Y軸上端畫面顯示
⑥ 溫・濕度試驗曲線顯示窗
⑦ X軸標度時間增加
⑧ X軸標度時間減少
⑨ X軸時間/標度
⑩ Y軸下端畫面顯示

※ 溫度SV值曲線顏色：紫色
※ 溫度PV值曲線顏色：紅色
※ 濕度SV值曲線顏色：綠色
※ 濕度PV值曲線顏色：藍色

3.4 定值控制運轉
所謂定值控制就是把溫度或濕度控制在固定設定值。

3.4.1 定值控制運轉選擇

[圖12]定值控制第1停止畫面 [圖13]定值控制第1運轉畫面
運轉開始：在定值控制第1停止畫面[圖12]狀態下輸入溫度設定值(SV)和濕度設定值(SV)後
按 運轉 按鈕時會開始定值控制[圖13]運轉。此時，右側上端的箭頭會動，右側
下端的 運轉 按鈕會顯示為紅色。
運轉停止：要停止運轉時按右側下端的 停止 按鈕就可停止運轉動作。

按定值控制第1停止畫面[圖12]上的 目錄 按鈕進入功能設定畫面中後再按 運轉設定 按鈕進入動作設定第1畫面。在此畫面的運轉方法中選擇定值控制或程式控制。按 定值 按鈕時定值控制會被選擇。按 次頁 按鈕進入動作設定第2畫面，並設定此畫面中的各種功能。

在定值控制運轉中變更設定值(SV)時，P.I.D ZONE號也會隨之而自動變更。要使用特定P.I.D區間(ZONE)號時，輸入設定值後再輸入P.I.D區間(ZONE)號就可以。運轉中在定值控制第1運轉畫面的下方會顯示溫度和濕度的Auto tuning（自動演算）按鈕　T.AT 和 H.AT 。
Auto tuning只會在定值控制運轉程式中動作，輸入自動演算必需的溫度及濕度設定值後按 T.AT 或 H.AT 按鈕開始Auto tuning(自動演算)動作。

要停止正在進行中的自動演算時，重新按溫度自動演算按鈕 T.AT 或濕度自動演算按鈕 H.AT 就可以。當然，按定值控制 停止 按鈕時，終止控制動作同時也會終止自動演算。
自動演算中被終止時，目前有關自動演算的所有運算值將不保存。自動演算最長可進行24小時超過24小時就會終止自動演算。

1.只要感測器沒有異常溫度就會顯示測定值(PV)，但是若不輸入設定值(SV)，濕度就不會顯示測定值(PV)。
濕度設定值(SV)設定為0後按 運轉 鍵後只會控制溫度。

2.因溫度和濕度不可以同時進行自動演算，所以只能先對溫度進行運算後，在維持目標溫度的狀態下再對濕度進行運算。運算中此鍵會顯示為閃爍。

注 意

溫度自動演算(Auto tuning)按鈕(動作中會顯示為閃爍)

濕度自動演算(Auto tuning)按鈕(動作中會顯示為閃爍)

3.4.2 定值控制運轉選擇
在定值控制第2停止畫面[圖14]上基本會顯示溫濕度測定值、設定值、輸出量(%)，同時還顯示內部信號(I/S)、時間信號(T/S)、數位輸入信號(D/I)、警報信號(A/S)的動作狀態，另外還會以上升(UP)/下降(DN)、維持(SOAK)來表示控制器的執行狀態。

[圖14]定值控制第2停止畫面 [圖15]定值控制第2運轉畫面

3.5 程式控制運轉
所謂程式控制運轉就是用(隨時間變化)目標值(SV)來控制溫度或濕度的運轉。
例如，在10分鐘內從當前溫度上升到30℃後維持15分鐘後，又在40分鐘內上升到70℃後維持1小時，這樣的控制方式叫做程式控制，並廣泛使用於環境試驗裝備(恒溫恒濕機、電爐等)。

3.5.1 程式控制運轉選擇

[圖16]程式控制第1停止畫面 [圖17]目錄畫面

進行程式控制首先要設定控制方式為程式控制。在控制器停止運轉狀態下，進入目錄畫面[圖17]。在此畫面按 運轉設定 按鈕移動到「運轉設定1/2」畫面後，按 程式 按鈕選擇程

式控制運轉方法。之後按 次頁 按鈕完成1～2
運轉設定後，按 ESC 按鈕移動到「目錄」畫
面後，用與上記相同的方法完成「預約啟動設
定」和「曲線儲存設定」，要設定程式，可按
程式設定 按鈕移動到程式設定畫面[圖18] ，
在程式設定畫面按按鈕設定各功能。

[圖18]程式設定畫面
3.5.2 程式控制程式設定

在程式設定畫面[圖18]按 程式編輯 按鈕移動
到程式編輯1/2畫面[圖19]。在程式編輯1/2畫面[圖19]設定實際程式組(pattern) 的段(Segment)設定項目。完成輸入後，移動到程式控制第1停止畫面[圖20]後，輸入開始程式組和程式 開始段(SEG)數後，按 運轉 按鈕時程式控制會開始運轉。
[圖19]程式編輯1/2畫面

[圖20]程式控制第1停止畫面 [圖21]程式控制第1運轉畫面

程式運轉開始時，如程式控制第1運轉畫面[圖21]所示會顯示新的按鈕 STOP 和 HOLD 。此按鈕與段進行相關功能，其內容如下：
按鈕模樣
名 稱
功 能

STEP按鈕
STEP：終止目前段動作，進行下一段動作。
正在等待或維持中若按STEP按鈕，就會在解除等待或維持後直接進行下一段。

HOLD按鈕
HOLD：再次按 HOLD 按鈕之前會無限時進行目前段動作，與段設定時間無關。
HOLD中維持HOLD進行前的設定值，並正常進行控制。HOLD中若再按一次，就會解除HOLD，並繼續程式。HOLD中若按STEP按鈕，也會解除HOLD，並跳過目前段直接進行下一段。
[圖22]P.I.D自動運算
3.6 自動演算方法
P.I.D自動演算(Auto Tuning)就是控制器會自動偵測出控制物件的特性，並計算出最佳P.I.D值的自動演算功能。
自動演算(Auto Tuning)會以設定值為基準進行ON/OFF控制輸出，並偵測出發生的震動週期和振幅，進而計算出P.I.D數值。
在定值控制程式中輸入所需自動演算的設定值(SV)後按(按 運轉 按鈕時會顯示的) T.AT 或 H.AT 按鈕進行自動演算。自動演算正常結束後，P.I.D程式若設定為自動，演算出的P.I.D 值就會自動保存到P.I.D區間，若是手動P.I.D區間程式，就需要手動保存到指定的P.I.D 區間。

注意

Auto Tuning實施後過24小時自動演算還未結束時， Auto Tuning會自動停止。但控制動作會繼續進行。正在Auto Tuning中結束動作或停止運轉時，不保存目前的Auto Tuning值，維持之前的設定值。

3.7 曲線圖顯示及設定
試驗曲線顯示畫面是用曲線圖來顯示溫度及濕度設定值和測定值的畫面。

在試驗曲線畫面[圖23、圖24]中按 設定 按鈕進入曲線儲存設定畫面[圖25]中，可分別設定X軸時間和Y軸的最大、最小範圍，並設定儲存動作狀態( ALL ON RUN ON FIX ON Prog ON）及儲存週期(秒)。
可按 按鈕選擇顯示溫度範圍或濕度範圍。

[圖23]定值控制試驗曲線顯示畫面 [圖24]程式控制試驗曲線顯示畫面

[圖25]曲線儲存設定畫面
3.8 錯誤(Error)顯示
在程式控制或定值控制第2運轉畫面[圖26]顯示與運轉有關的誤動作狀況。

[圖26]程式控制第2運轉畫面 [圖27]錯誤發生顯示畫面

因感測器斷線或外部接點輸入(D.I)發生錯誤時， ERROR 按鈕會顯示在程式或定值控制第2運轉畫面[圖26]上，並會閃爍。
按 ERROR 按鈕時會顯示錯誤發生畫面[圖27]，此時溫・濕度感測器斷線錯誤會顯示在上端，外部接點輸入(1～8號)的動作狀態會顯示在下端。在此畫面使用上、下箭頭按鈕確認外部接點輸入的動作狀態。
在錯誤發生顯示畫面[圖27]按 次頁 按鈕時會顯示誤動作履歷畫面[圖28]，在此畫面顯示的履歷內容有RUN、STOP、感測器斷線、外部接點輸入錯誤等。

[圖28]動作履歷顯示畫面

4畫面構成

TH500畫面主要由運轉畫面、功能設定畫面(包含程式設定)、系統設定畫面等3種構成。
4.1 運轉畫面
接線完成後打開電源先顯示標識畫面及系統確認畫面後再顯示運轉畫面。在此畫面下根據
初期設定的參數或運轉方式的選擇而顯示程式控制運轉畫面或定值控制運轉畫面。

[圖29]程式控制第1停止畫面 [圖30]定值控制第1停止畫面

[圖31]程式控制第2停止畫面 [圖32]定值控制第2運轉畫面

[圖33]程式控制曲線顯示畫面 [圖34]定值控制曲線顯示畫面
4.2 目錄畫面
在運轉畫面狀態下按 目錄 按鈕會顯示由4個按鈕構成的功能設定畫面，按各按鈕設定該設定項目。

[圖35]程式控制第1停止畫面 [圖36]目錄畫面
5 功能設定

完成安裝和接線後再打開電源，此時會依順序顯示標識畫面和系統確認畫面後再顯示定值或程式控制第一停止畫面，先完成系統設
