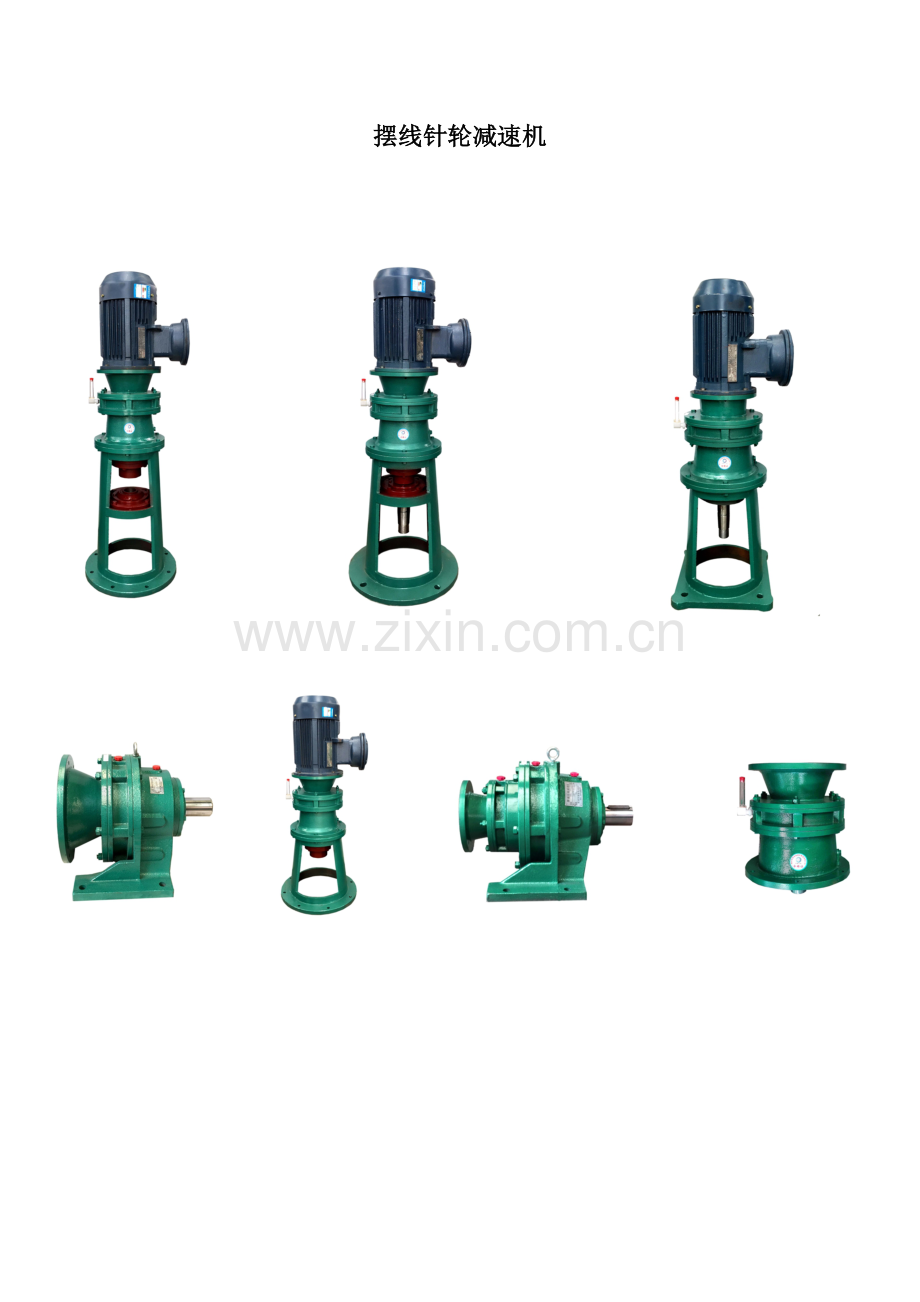

摆线针轮减速机

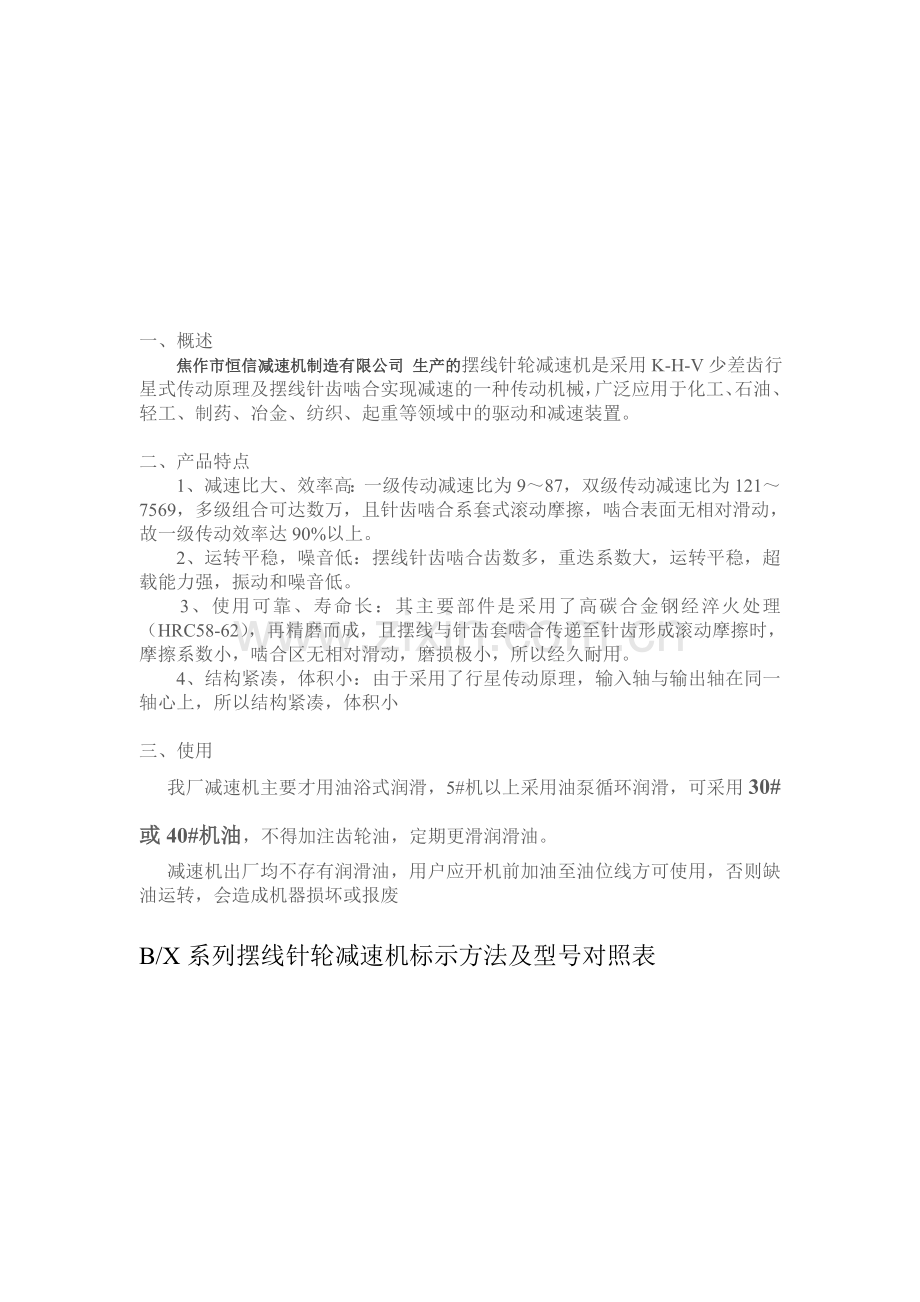

一、概述
　　焦作市恒信减速机制造有限公司 生产的摆线针轮减速机是采用K-H-V少差齿行星式传动原理及摆线针齿啮合实现减速的一种传动机械，广泛应用于化工、石油、轻工、制药、冶金、纺织、起重等领域中的驱动和减速装置。

二、产品特点
　　1、减速比大、效率高：一级传动减速比为9～87，双级传动减速比为121～7569，多级组合可达数万，且针齿啮合系套式滚动摩擦，啮合表面无相对滑动，故一级传动效率达90%以上。
　　2、运转平稳，噪音低：摆线针齿啮合齿数多，重迭系数大，运转平稳，超载能力强，振动和噪音低。
　　3、使用可靠、寿命长：其主要部件是采用了高碳合金钢经淬火处理（HRC58-62），再精磨而成，且摆线与针齿套啮合传递至针齿形成滚动摩擦时，摩擦系数小，啮合区无相对滑动，磨损极小，所以经久耐用。
　　4、结构紧凑，体积小：由于采用了行星传动原理，输入轴与输出轴在同一轴心上，所以结构紧凑，体积小

三、使用
我厂减速机主要才用油浴式润滑，5#机以上采用油泵循环润滑，可采用30#或40#机油，不得加注齿轮油，定期更滑润滑油。
减速机出厂均不存有润滑油，用户应开机前加油至油位线方可使用，否则缺油运转，会造成机器损坏或报废

B/X系列摆线针轮减速机标示方法及型号对照表

摆线针轮减速机 单级、双级 外形及安装尺寸

可直接与化工部79标支架相连接，可配JB、TJ支架，DJ、LDJ机架，SJ、LSJ 型机架，GHB、TB型机架。

减速机的安装使用与维护
焦作市恒信减速机制造有限公司薛为国
我公司地处祖国中州大地，是具有二十年生产减速机的专业生产厂家，主要产品为A系列蜗轮蜗杆减速机，B/X系列摆线针轮减速机，ZLD/ZLDS系列螺旋锥齿轮减速机。三大系列几十个品种，广泛应用于各种机械传动中的减速机构；如：冶金、矿山、化工、制药、运输、输送、玻璃、食品、塑制、纺织及建筑行业等。品种规格齐全、技术力量雄厚、产品设计新颖、工艺设备先进、机械设备精良、检测手段完善、产品畅销国内外，深受广大用户的欢迎。我们愿以优质的产品、优良的服务，成为广大用户可以信赖的合作伙伴。
一．注意事项
1．遵守使用说明书的规定是实现产品正常工作和履行产品质量保证要求的必要条件。主伐在涉及减速器的任何工作之前认真阅读使用说明书，并切实执行其规定。
2．所有与运输、贮存、安装、调试、操作、维护和修理有关工作只能由合格的专业人员根据有关规定进行。
3．下列情况可能导致严重的人员伤害和财产损失：
a．使用不正确
b．安装和操作为不正确
4．减速电机、减速器是用于工业系统的，它们符合相应的使用标准和规程。有关允许使用的技术数据和资料可在铭牌和文件中找到。切不可超范围作用。
二．安装
1．a.安装前应认真检查机上铭牌（减速电机）上的要求与电源相符。
b.检查减速电机、减速器应完好无损。
c.工作环境应在无油、酸、碱、有害气体、蒸汽、放射性物质等。环境温度为-40℃-+40℃。应有防雨、防晒、防风沙设施或措施。

2．对蜗轮蜗杆减速器不能对减速器（自锁）施加逆向传动的较大负荷。
3．用溶剂彻底清除轴伸、法兰、键表面的防腐剂、污物等到，清除时注意不要让溶剂浸入到油封处，否则溶剂可能会损坏油封。
4．减速器的安装基础应为强度、刚度可靠，减振、抗扭的底座、台架等到支撑结构上。基础必须干燥，且不得有油脂。
5．既有箱体底脚又有安装法兰的产品在安装中严防互相较劲。
6．基础螺栓的最低性能等到级为8.8级。
7．原动机减速器工作机或减速电机工作机之间的联轴器，建议采用弹性联轴器。通常减速器的输入轴较原动机（如电机）的轴径要细，因此应使较粗的原动机轴来承受联轴器的重量或较重的重量。
8．输入、输出轴上装配联轴器、制动器、离合器、逆止器、液力偶合器、皮带轮、链轮，齿轮上径向负荷的受力点应尽量靠近轴肩。
9．有键空心输出轴与工作机轴联接时应涂防锈油，装入时应轻松推入，或用螺栓拉（压）入。胀紧盘空心输出轴和工作机轴联接时有胀紧盘一端应不得有任何油、油脂，另一端可涂防锈油。
10．减速器的输入、输出轴和原动机、工作机轴应严格对中同轴。其要求可减小振动、降低噪声，延长轴承寿命，保证减速器正常工作。
12．TS、TR、TK、TF系列减速器安装后应将通气帽换下螺塞，各系列减速器通气帽应处于其安装方位的上部，且通气顺畅。
13．需装力矩臂时，应是在相互自由状态下安装。
14．安装锁紧须牢固可靠，不得在工作中产生位移。联接底面或法兰面须平整贴实，不得有减速器安装压紧变形。
15．一定要安装接地装置，防止触电事故。
三．使用
1．开机前，务必加注指定润滑油（见润滑部分），其油面高度保持在圆形油标中线位置；
2．机械无级变速机工作环境的范围-10℃+40℃，其整机表面的温度不应超过80℃；
3．调速时，只允许运行中进行，切勿停机调速；
4．适于连续工作允许正反向运转；
5．在使用中，转矩不得超过额定转矩；
6．机械无级变速器调速定位螺钉在出厂时已调整，请勿乱调以免损坏机件
7．需更换电机时，应保留原装带有油封的电机法兰，防止润滑油流入电机
四．润滑
1．无级机械变速器必须使用专用润滑油Ub-1 或Ub-3，此油由本公司营销部可代供应。
2．机械无级变速器与各类减速器组合时，润滑油要分别加注。即变速器部分用润滑油Ub-1或 Ub-3，所配减速器的使用和维护按前面的使用说明书中的要求进行。
3．第一期500工作小时后，应更换新油，并将内部油污冲净；第二期1000工作小时；第三期2000工作小时，以后可每隔2000工作小时更换一次。
4．工作条件恶劣环境下，应适当缩短换油时间，并加冲洗。
5．经常检查油位，使油位保持在油标中线位置。
五．贮存
1．在干燥通气、室温环境中贮存。当贮存期超过三个月时，应作防锈处理。
2．放置一年后的机器，使用是要检查油封是否老化，油品是否变质。
减速机的安装使用与维护
焦作市恒信减速机制造有限公司： 薛为国
我公司地处祖国中州大地，是具有二十年生产减速机的专业生产厂家，主要产品为A系列蜗轮蜗杆减速机，B/X系列摆线针轮减速机，ZLD/ZLDS系列螺旋锥齿轮减速机。三大系列几十个品种，广泛应用于各种机械传动中的减速机构；如：冶金、矿山、化工、制药、运输、输送、玻璃、食品、塑制、纺织及建筑行业等。品种规格齐全、技术力量雄厚、产品设计新颖、工艺设备先进、机械设备精良、检测手段完善、产品畅销国内外，深受广大用户的欢迎。我们愿以优质的产品、优良的服务，成为广大用户可以信赖的合作伙伴。
 框式搅拌机根据不同介质的物理学性质、容量、搅拌目的选择相应的搅拌机，对促进化学反应速度、提高生产效率能起到很大的作用。框式搅拌机一般使用于粥状物料的搅拌。
框式搅拌机安装方法：
1）安装前，应核对与安装设备有关的基础尺寸是否符合安装要求。
2）将减速机支座与连接底板紧固后，水平放置在土建预埋件上相应位置，校正支座与减速机连接平面是否水平，并加以调整至水平状态。
3）将水下支座与连接底板紧固后，水平放置在土建预埋件上相应位置，校正支座平面是否水平，中心位置应位于减速机支座中心的垂心，并加以调整至水平状态。
4）连接搅拌机轴和水下支座，手工盘动减速机支座内半
联轴器，此时，转轴应转动灵活，水下支座应无明显位移。
5）先点焊固定水下支座连接底板与基础预埋板，然后点焊
固定减速机支座连接底板与基础预埋板。
6）手工盘动减速机支座内半联轴器，此时，转轴应转动灵活。如转动有卡滞现象，应重新固定，直至调整到最佳状态，然后焊接固定水下支座连接底板与基础预埋板，焊接固定减速机支座连接底板与基础预埋板。
7）安装桨框和桨板及驱动部件（减速机、电机）。
8）适当拧紧半联轴器上弹性柱梢的螺栓螺母，使弹性柱梢在柱梢孔内稍有过盈即可。
框式搅拌机调试方法：
1）调试前，依减速机要求进行注油。
2）检测驱动电机的绝缘程度，对地绝缘电阻不得低于5MΩ。
3）按电机连接方法要求连接电机与控制系统。控制系统的接线参见电控原理图及使用说明。
            4）框式搅拌机安装后正式使用前必须进行试运转，在空转正常的情况下，再逐渐加载运转。试运转中设备应运行平稳，无异常振动。
