发电机尾气处理设施操作说明书.doc

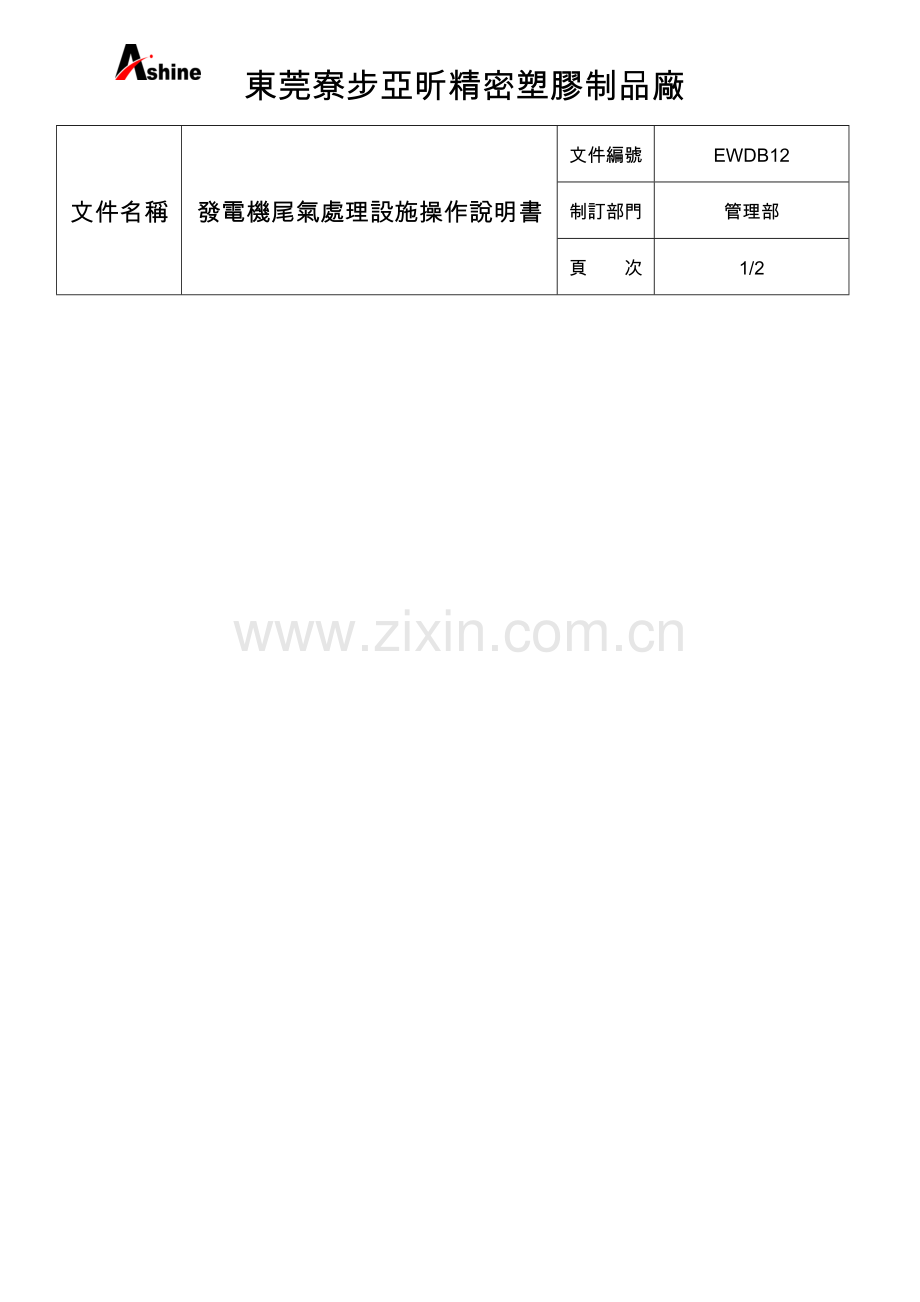

東莞寮步亞昕精密塑膠制品廠
文件名稱
發電機尾氣處理設施操作說明書
文件編號
EWDB12
制訂部門
管理部
頁 次
1/2
1.產品概述
噴淋式脫硫除塵設備主要應用於發電機尾氣的處理,由噴淋凈化器﹑循環水箱﹑引風機﹑加藥箱四大部份組成.本裝置均采用碳鋼制作而成,內貼防腐層.本裝置防腐性好﹑外形美觀,操作維護方便等優點;本裝置適用於各行業的發電機尾氣及廚房火煙處理.
2.工作原理
发电机尾气由管道进入喷淋净化器,在净化器内与喷淋水逆向接触,尘粒被水滴吸附去除,同时,尾气中的SO2等也溶于水去除,烟气从而得到净化.净化后的气体通过除雾脱水装置除掉水雾后由烟囱高空排放.为了增加气液接触面积,除尘器中装填一些填料,可大大提高净化效率.喷淋净化器的用水由水泵从循环水箱中抽取,并经过滤后循环使用,多次循环后的污水排入污水处理系统處理.由於煙氣中含有酸性氣體,循環水呈酸性.同時为了提高净化效率,蓄水箱中要定期投加适量的碱性试剂,如烧碱,投药量在调试时确定.
3.主要技術參數
根據我司提供的資料,設計總風量為30000m3/h,采用兩套噴淋凈化裝置,處理風量分別為12000m3/h﹑18000m3/h.
4.操作與使用
4.1操作前檢查:
4.1.1檢查電控制箱電器元件狀態;
4.1.2檢查電機是否正常;
4.1.3檢查電機是否足夠保證油位在顯示鏡最低點上1/3～1/2位置之間;
4.1.4檢查機架各連接零件及螺栓有無鬆動,應隨時予以調整緊固;
4.1.5檢查循環水箱及加藥箱內有無循環水,無水時則加打開自來水閥,通過浮球閥來自動控制水量;
4.1.6向加藥箱內投加片碱,配制10%的藥液(質量比);
4.1.7檢查循環水泵前后各閥門是否打開,保障管路暢通.
4.2操作過程:
4.2.1合上電源總開關,電源指示燈亮;
4.2.2將循環水泵啟動,設置為手動控制,設備指示燈,塔內開始形成噴淋水;
4.2.3打開加藥閥,調節適當流量,保證循環水的PH值在7-9之間,可用PH試紙測試,然后調節加藥閥來控制.
4.2.4停機時步驟:加藥閥→循環水泵→總電源;
4.2.5作好運行記錄﹑設備保養及投藥記錄.
5.操作注意事項:
5.1在正常運轉中,各連接零件及螺栓必須擰緊;
5.2定期排空循環水箱內循環水到廢水處理,以免影響噴淋效果;
5.3為確保人身安全,如需在凈化器內作業時必須在停機時進行;
東莞寮步亞昕精密塑膠制品廠
文件名稱
發電機尾氣處理設施操作說明書
文件編號
EWDB12
制訂部門
管理部
頁 次
2/2
5.4在設備運轉過程中,如發現不正常情況時應立即進行檢查,若是小故障及時查明原因並設法
消除,發現大故障應立即停止檢修.
6.結構示意圖

7.故障分析與排除方法
故障現象
產生原因
排除方法
設備振動劇烈
機殼﹑與支架等聯接螺栓鬆動
1.調整軸承水平
2.重新固定螺栓
電機電流過大和溫升過高
1. 電機輸入電壓低
2. 軸承劇烈振動的影響
1.調整電壓
2.檢修軸承
8.維修與保養
8.1每月定期一次對機電設備及其線路進行絕緣電阻檢查,用500V兆歐表由熱繼電器的出線端對
地(電箱體的接地端)測量絕緣電阻,若低於0.5兆歐,應查明原因,排除故障,恢復正常.
8.2每年對電機進行保養維護,電機的絕緣電阻值應大於2兆歐.
8.3定期對整套設備及基座進行防腐保養及作好保養記錄.
9相關記錄:
9.1EWDB12-F01發電機廢气處理設備點檢表
9.2EWDB12-F02發電機廢气處理日投藥登記及運行記錄
日期
修訂內容概述
版本
承 認
確 認
作 成
2008/9/1
新版作成
R00
