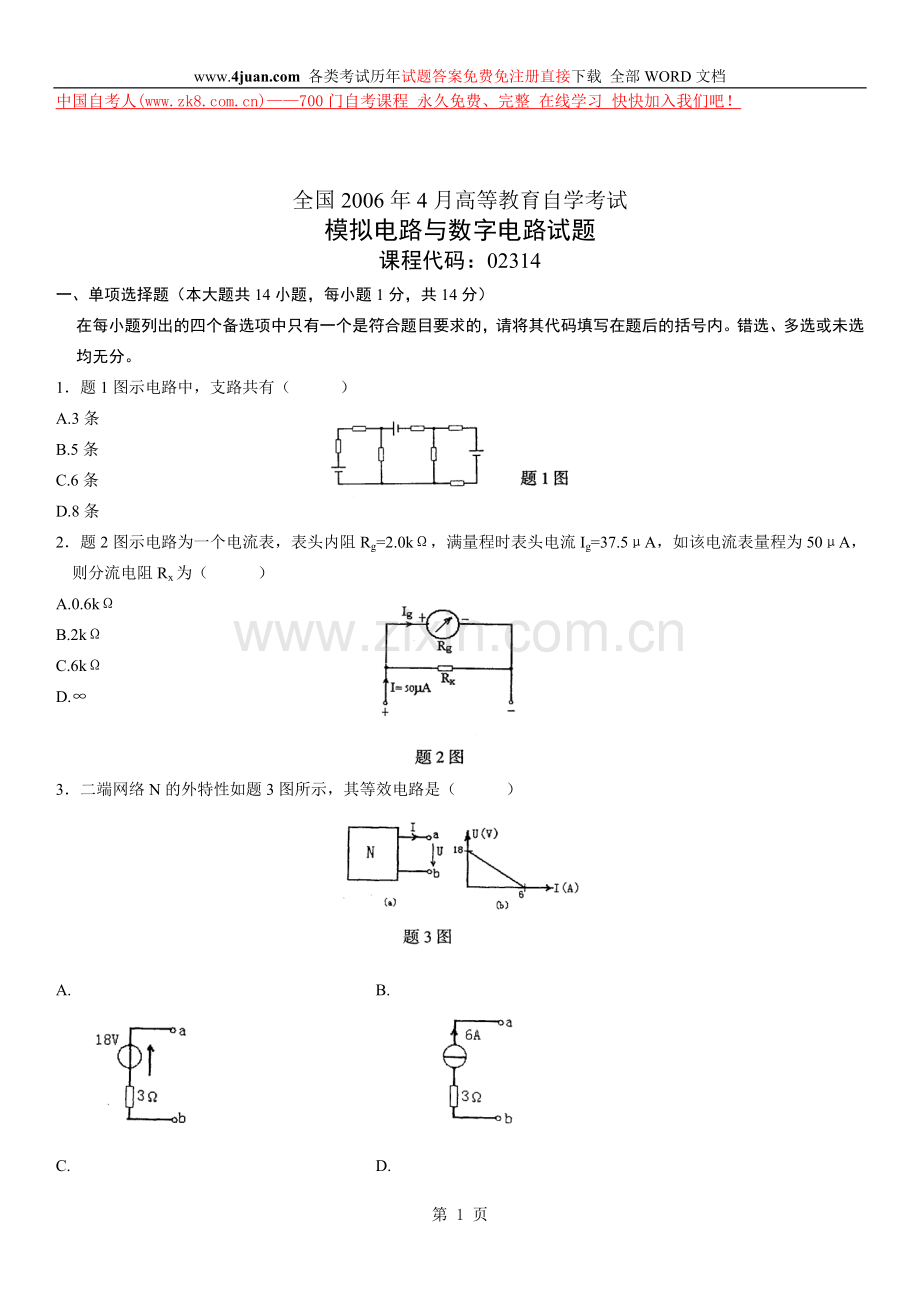

全国2006年4月高等教育自学考试
模拟电路与数字电路试题
课程代码：02314
一、单项选择题（本大题共14小题，每小题1分，共14分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1．题1图示电路中，支路共有（　　　）
A.3条
B.5条
C.6条
D.8条
2．题2图示电路为一个电流表，表头内阻Rg=2.0kΩ，满量程时表头电流Ig=37.5μA，如该电流表量程为50μA，则分流电阻Rx为（　　　）
A.0.6kΩ
B.2kΩ
C.6kΩ
D.∞

3．二端网络N的外特性如题3图所示，其等效电路是（　　　）

A. B.

C. D.

4．题4图示单相正弦交流电路中，相关正弦量之间正确的相量图是（ ）

A. B.

C. D.

5．图示晶体管T处于放大工作状态，从各个电极的电位值，可判定它是（ ）
A.NPN硅管
B.PNP硅管
C.NPN锗管
D.PNP锗管

6．某一差动放大电路的输入信号ui1=10mV，ui2=-5mV，则该差放电路的共模信号uc和差模信号ud分别为（　　　）
A.2.5mV，7.5mV B.5mV，15mV
C.-7.5mV，-2.5mV D.-15mV，5mV
7．负反馈放大电路中引入电压串联负反馈措施后，放大电路的输入及输出电阻值(ri及r0)的变化情况是（ ）
A.ri、r0均增大 B.n、r0均降低
C.ri增大、r0降低 D.ri降低、r0增大
8．对于桥式全波整流电路，正确的接法是（　　　）
A. B.

C. D.

9．将代码(10000011)8421BCD转换成二进制数为（　　　）
A.(01000011)2 B.(01010011)2
C.(10000011)2 D.(000100110001)2
10．N个变量的逻辑函数应该有最小项（　　　）
A.2n个 B.n2个
C.2n个 D. (2n-1)个
11．函数F= +AB转换成或非－或非式为（　　　）
A. B.
C. D.
12．图示触发器电路的特征方程Qn+1 =（　　　）
A.T+
B. +TQn
C.
D.T

13．图示ROM阵列逻辑图，当地址为A1A0=10时，该字单元的内容为（ ）
A.1l10
B.0111
C.1010
D.0100

14．多谐振荡器有（　　　　）
A.两个稳定状态 B.一个稳定状态，一个暂稳态
C.两个暂稳态 D.记忆二进制数的功能
二、填空题（本大题共14小题，每小题1分，共14分）
请在每小题的空格中填上正确答案。错填、不填均无分。
15．题15图示电路中U2等于________________伏。

16．题16图示电路的戴维南等效电源的内阻Rab=________________Ω。
17．电容元件在直流电路中的容抗值为________________。
18．晶体三极管在工作时，发射结和集电结均处正向偏置，该晶体管工作在________________状态。
19．晶体管射极输出器按反馈属性来分析，它是一个________________负反馈放大器。
20．乙类互补对称功放电路中，在理想条件下转换效率最高值可达________________。
21．直流稳压电路按电路结构可分为________________型和________________型直流稳压电路。
22．写出题22图示电路输出函数F的表达式　　　　　　F=_____________。
23．TTL门的输入端悬空，逻辑上相当于接_______________电平。
24．二进制数(111010010)2转换成十六进制数是________________。
25．逻辑电路按其输出信号对输入信号响应的不同，可以分为________________两大类。
26．存在空翻现象的触发器是________________触发器。
27．组成一个模为60的计数器，至少需要________________个触发器。
28．由555定时器构成的施密特触发器，设VCC=12V，外接控制端VM影响不考虑，则其回
差△V＝________________。
三、计算化简题(本大题共8小题，共45分)
29．题29图示电路中，Rl=10Ω，R2=20Ω，R3=30Ω，R4=40Ω，E1=50V，E2=40V，　　　　　　　I′＝　I ″=0.4A，求流过E2的电流I2，E2是电源还是负载?(5分)

30．已知题30图示电路中的USl=US2=24V，IS=2A，R1=2Ω，R4=R2=3Ω，R3=6Ω，用电源变换原理求UA值(要作出电源变换过程中的电路图)。(8分)

31．单相正弦交流电路如题31图所示，其中u=·220sin628t V，R=8Ω，L=9.56mH，试求i。(5分)

32．题32图所示晶体管放大电路，设晶体管参数为β、rbe，UBE≈0，要求列出下列各值的计算式。(8分)
(1)静态工作点IB，IC，UCE；
(2)电压放大倍数Au。

33．在题33图所示运放电路中，设各运放为理想运放，试求：
(1)u01与、之间的关系式；
(2)u0与、、之间的关系式。(8分)

34．在题34图所示OCL互补对称功放电路中，电源电压UCC=24V，负载电阻RL=8Ω， UCES≈0V，求功放管的最大管耗PCM(每管)和集-射极最大反向电压UBR(CEO)。(3分)

35．(1)用代数法将函数F化为最简与或式。
F=(A+B))(A+)(+B)+ABC(++)
(2)用卡诺图法化简函数P。
(5分)
36．试写出题36图所示ROM阵列逻辑图输出函数Fl、F2的表达式，并说明分别与什么门电路的逻辑功能等效。(3分)

四、分析设计题(本大题共5小题，共27分)
37．简述题37图所示晶体管电路不能实现正常放大作用的理由。(3分)

38．桥式RC正弦波振荡电路如图所示。
(1)要使该电路满足相位平衡条件，在图上标出运放同相输入端“+”和反相输入端“-”。
(2)要使该电路满足幅值平衡条件，电阻RF应取值为多少?
(3)设R=10K，C≈0.1μF，则振荡频率f=? (5分)

39．题39图所示电路为数据比较器，试写出函数F的简化表达式。(3分)

40．已知输入信号A、B、C及输出函数P1，P2的波形如图所示。试列出函数P1，P2的真值表及表达式，并用3-8译码器74LSl38及必要的门电路产生函数P1、P2。(8分)

41．试分析图示时序逻辑电路，写出驱动方程、状态方程和输出方程。画出当X=l时的状态图。并说明此时该电路的功能。设触发器的初态为00。(8分)
