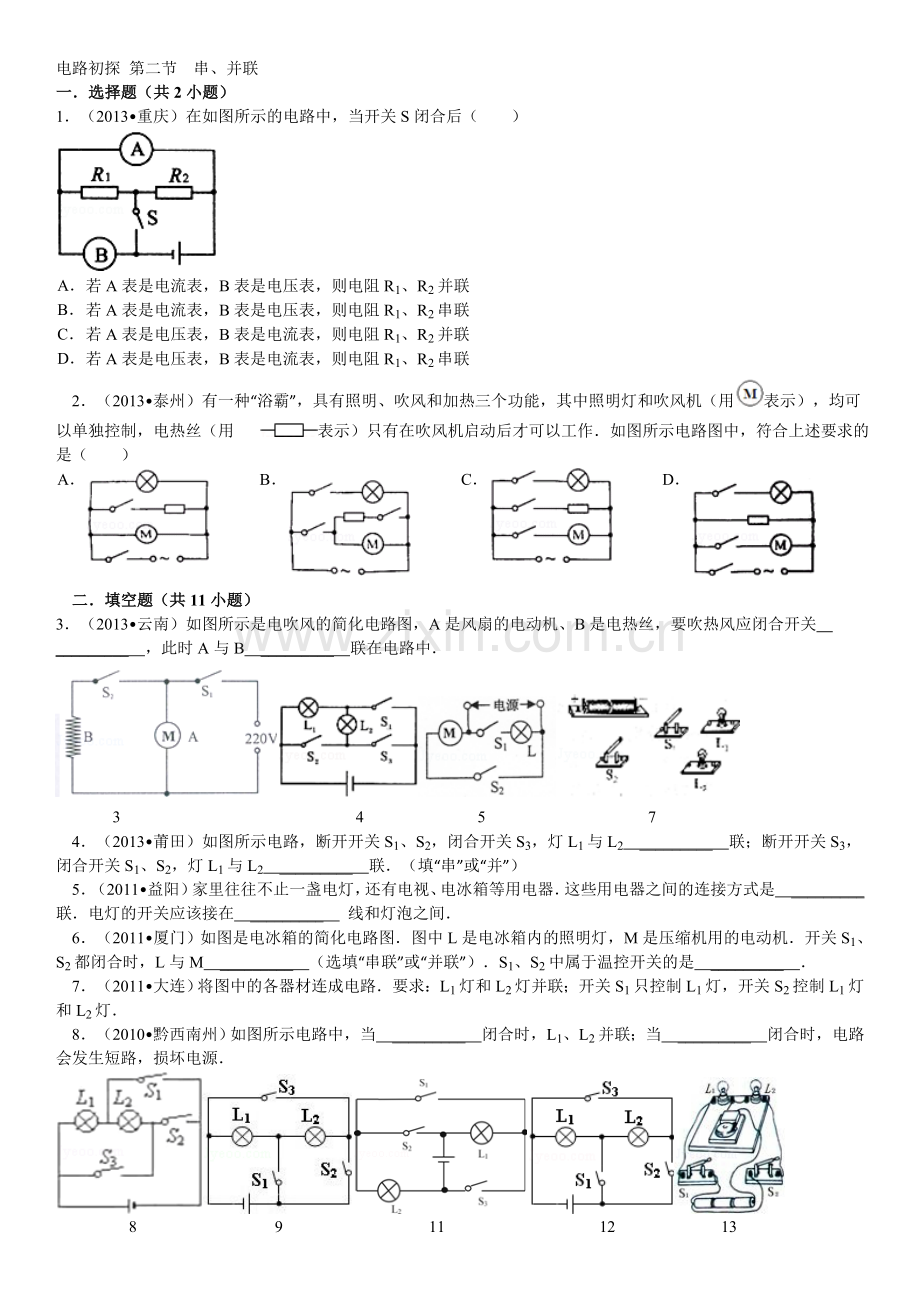

电路初探 第二节 串、并联
一．选择题（共2小题）
1．（2013•重庆）在如图所示的电路中，当开关S闭合后（　　）

A．
若A表是电流表，B表是电压表，则电阻R1、R2并联

B．
若A表是电流表，B表是电压表，则电阻R1、R2串联

C．
若A表是电压表，B表是电流表，则电阻R1、R2并联

D．
若A表是电压表，B表是电流表，则电阻R1、R2串联
　2．（2013•泰州）有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示），均可以单独控制，电热丝（用 表示）只有在吹风机启动后才可以工作．如图所示电路图中，符合上述要求的是（　　）

A．

B．

C．

D．

　二．填空题（共11小题）
3．（2013•云南）如图所示是电吹风的简化电路图，A是风扇的电动机、B是电热丝，要吹热风应闭合开关　_________　，此时A与B　_________　联在电路中．

3 4 5 7
　4．（2013•莆田）如图所示电路，断开开关S1、S2，闭合开关S3，灯L1与L2　_________　联；断开开关S3，闭合开关S1、S2，灯L1与L2　_________　联．（填“串”或“并”）
　5．（2011•益阳）家里往往不止一盏电灯，还有电视、电冰箱等用电器．这些用电器之间的连接方式是　_________　联．电灯的开关应该接在　_________　 线和灯泡之间．
　6．（2011•厦门）如图是电冰箱的简化电路图．图中L是电冰箱内的照明灯，M是压缩机用的电动机．开关S1、S2都闭合时，L与M　_________　（选填“串联”或“并联”）．S1、S2中属于温控开关的是　_________　．
　7．（2011•大连）将图中的各器材连成电路．要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯．
　8．（2010•黔西南州）如图所示电路中，当　_________　闭合时，L1、L2并联；当　_________　闭合时，电路会发生短路，损坏电源．

　 8 9 11 12 13
9．（2010•鸡西）如图所示，在电路中要使电灯L1和L2并联，应闭合开关　_________　．为了防止电路出现短路，不能同时闭合开关　_________　．
10．（2007•兰州）某条街上的路灯总是同时亮灭，它们是　_________　（填“并”、“串”或“混”）联的．
11．（2013•和平区一模）如图所示电路，只闭合开关　_________　时，L1和L2组成串联电路；只闭合开关　_________　时，L1和L2组成并联电路．
12．（2011•宜兴市二模）如图所示，电路中要使L1和L2并联，应闭合开关　_________　．要使L1和L2串联，应闭合开关　_________　，为了防止电路出现短路，不能同时闭合开关　_________　．
13．（2010•淮安模拟）小明同学正确连接的电铃、电灯实物图，如图所示．电灯L1、L2间的连接是　_________　联，闭合开关S1，灯　_________　亮，电铃　_________　（选填“响”或“不响”）．

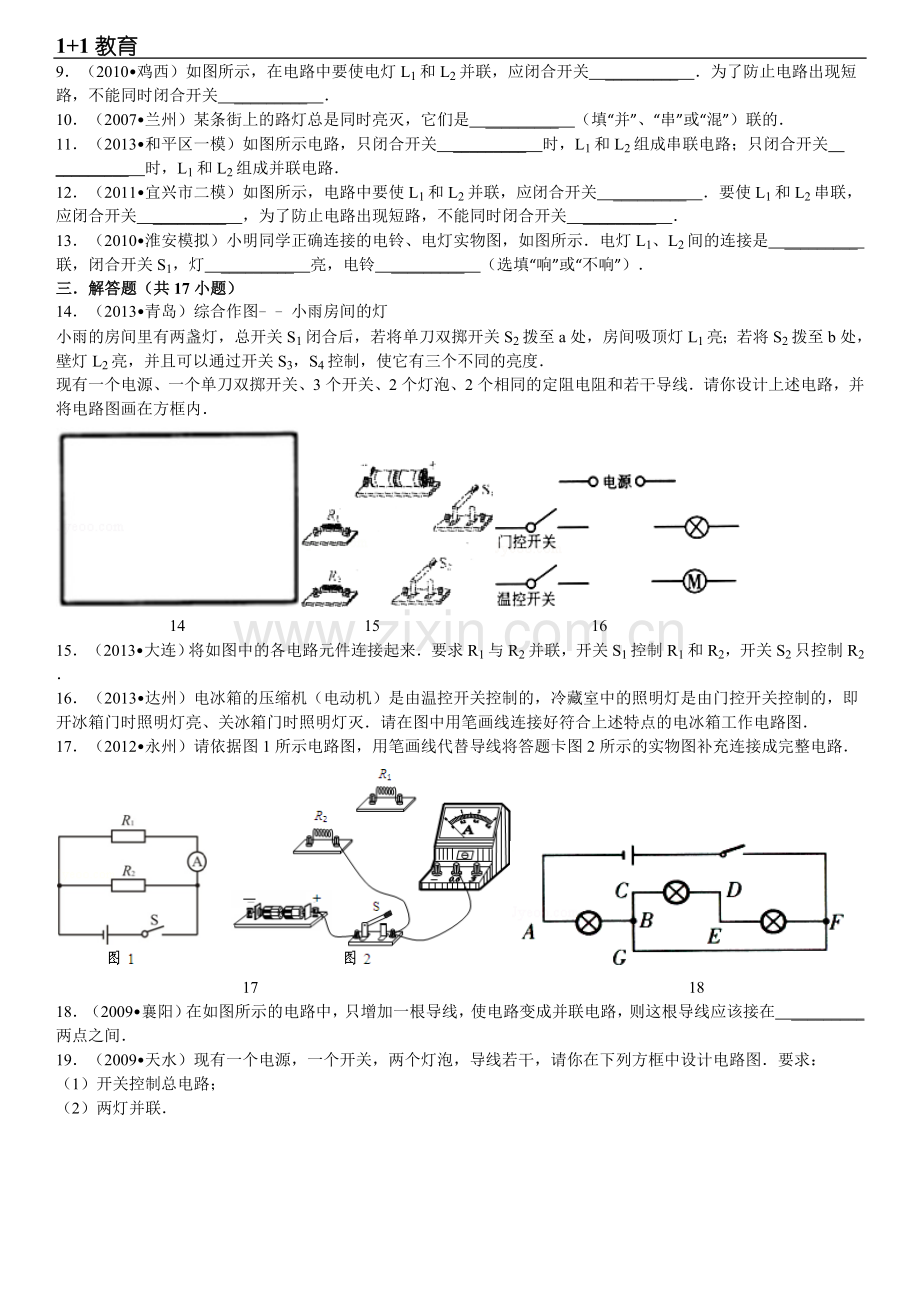

三．解答题（共17小题）
14．（2013•青岛）综合作图﹣﹣小雨房间的灯
小雨的房间里有两盏灯，总开关S1闭合后，若将单刀双掷开关S2拨至a处，房间吸顶灯L1亮；若将S2拨至b处，壁灯L2亮，并且可以通过开关S3，S4控制，使它有三个不同的亮度．
现有一个电源、一个单刀双掷开关、3个开关、2个灯泡、2个相同的定阻电阻和若干导线．请你设计上述电路，并将电路图画在方框内．

　14 15 16
15．（2013•大连）将如图中的各电路元件连接起来．要求R1与R2并联，开关S1控制R1和R2，开关S2只控制R2．
16．（2013•达州）电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭．请在图中用笔画线连接好符合上述特点的电冰箱工作电路图．
17．（2012•永州）请依据图1所示电路图，用笔画线代替导线将答题卡图2所示的实物图补充连接成完整电路．

　 17 18
18．（2009•襄阳）在如图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在　_________　两点之间．
19．（2009•天水）现有一个电源，一个开关，两个灯泡，导线若干，请你在下列方框中设计电路图．要求：
（1）开关控制总电路；
（2）两灯并联．

20．（2007•通辽）如图所示，在某些接线柱间去掉或接上一些导线，可使3盏小灯泡分别成为串联或并联．
（1）成为串联最简单的方法是　_________　；
（2）成为并联最简单的方法是　_________　．
21．（2004•沈阳）请你仔细观察如图所示实物电路，并在下面两种方案中任选一种方案，使电路成为合理的电路．
（1）在图中只加一根导线，使实物电中成为并联电路．
（2）在图中只改动一根导线的一端，使实物电路成为串联电路．要求：在被改动的导线上画“×”，然后画出改动的导线．
22．（2004•兰州）如图所示，为使灯泡L1和L2串联，应将开关　_________　闭合；为使灯泡L1和L2并联，应将开关　_________　闭合；将开关全部闭合时，将会造成　_________　．

23．（2013•南沙区一模）如图甲所示的电路，请在图甲中添加一条导线，使L1、L2并联，电流表只测量灯L1的电流，并在乙虚线方框内画出对应的电路图．

24．（2013•闵行区一模）在图所示，有两根导线未连接，请用笔代替导线，补上后要求：L1和L2并联，电流表测L1的电流，电键S控制L2．

25．（2013•历城区二模）汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态．如果手刹处在拉起状态，汽车也能运动，但时间长了会损坏刹车片．有一款汽车设计了一个提醒司机的电路：既汽车启动，相当于开关S1闭合，同时又手刹拉起，相当于开关S2闭合时，那么仪表盘上的指示灯会亮表示报警；汽车不启动，开关S1断开，指示灯熄灭；或者放下手刹，开关S2断开，指示灯也熄灭．请在右边虚线框中画出设计的电路图．

26．（2013•济南模拟）2013年我国《交通新法规》称为“史上最严”法规，其中对司乘人员必须系安全带作了严格要求．轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1即闭合，若未系安全带（安全带控制开关S2断开）仪表盘上的指示灯将亮起；当系上安全带时（安全带控制开关S2闭合），指示灯熄灭．请你帮他们在虚线框内设计出符合要求的电路图．

27．（2012•泰州模拟）下面电路，开关闭合时会发生短路烧坏电流表，请按要求进行改正：使两灯泡并联，电流表测总电流，错误或多余的导线去掉（画×），另外需要的导线可重新画上去．

28．（2012•历下区一模）现在市场上有一种电脑键盘清洁器，可以有效清除计算机键盘间不易触及的灰尘．该产品由小型电动机、照明灯、连接线和外壳组成，它有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M．如图的方框内已画出了所连接的电源，请你在图中完成该电脑键盘清洁器的内部电路图．

29．（2011•平谷区二模）如图所示电路，是小明在做“连接并联电路”的实验时的情况，如果闭合开关，将会发生　_________　故障，如果只改动一根导线就使两只灯泡并联，那么，应该　_________　．

30．（2010•扬州模拟）根据左图所示的电路图，完成右图中实物的连接．

参考答案与试题解析

一．选择题（共2小题）
1．（2013•重庆）在如图所示的电路中，当开关S闭合后（　　）

A．
若A表是电流表，B表是电压表，则电阻R1、R2并联

B．
若A表是电流表，B表是电压表，则电阻R1、R2串联

C．
若A表是电压表，B表是电流表，则电阻R1、R2并联

D．
若A表是电压表，B表是电流表，则电阻R1、R2串联

考点：
串联电路和并联电路的辨别．4217802
专题：
电流和电路．
分析：
电流表应串联在电路中使用，电压表应并联在电路中使用．填上电表后的电路不能发生断路或短路．
解答：
解：AB、A表是电流表，B表是电压表，此时电阻R1、R2并联，电流表测的是的电流，电压表测的是这个并联电路的电压，故选项A正确、B错误．
CD、A表是电压表，B表是电流表，电阻R1发生短路，没有电流通过，故CD错误．
故选A．
点评：
本题考查了电流表和电压表的使用方法，以及填电表的原则：不能使电路发生断路或短路．电流表是与用电器串联使用，电压表是与用电器并联使用．

2．（2013•泰州）有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示），均可以单独控制，电热丝（用 表示）只有在吹风机启动后才可以工作．如图所示电路图中，符合上述要求的是（　　）

A．

B．

C．

D．

考点：
串、并联电路的设计．4217802
专题：
压轴题；图析法；电流和电路．
分析：
照明灯泡和吹风机以及电热丝均可以正常工作说明它们之间为并联、否则均不能正常工作；照明灯和吹风机均可以单独控制说明各有一个开关控制，电热丝只有在吹风机启动后才可以工作说明有一个开关位于电热丝和吹风机的干路上．
解答：
解：A、由电路图可知，下边开关闭合时灯泡与吹风机都工作，故A不符合题意；
B、由电路图可知，照明灯和电热丝、吹风机能正常工作，且照明灯和电热丝都由各自的开关控制、电热丝和吹风机有位于两者干路的开关控制，故B符合题意；
C、由电路图可知，三用电器均各自有一个开关控制三用电器，不能达到只有在吹风机启动后才可以工作的目的，故C不正确；
D、由电路图可知，下边开关闭合时，电热丝就开始工作，故D不符合题意．
故选B．
点评：
本题考查了串、并联电路的设计，关键是各用电器串并联的判断和开关位置的判断，要特别注意家用电器的连接方式为并联．

二．填空题（共11小题）
3．（2013•云南）如图所示是电吹风的简化电路图，A是风扇的电动机、B是电热丝，要吹热风应闭合开关　S1和S2　，此时A与B　并　联在电路中．

考点：
串、并联电路的设计．4217802
专题：
电流和电路．
分析：
解决此题可以根据串并联电路的特点，依据题意结合电路图分析是哪部分连入电路，有电流经过的部分，才能正常工作．
解答：
解：这是A和B组成的并联电路，S1在干路上，S2在B所在的支路上．
当S1闭合，S2断开时，B所在支路没有接通，只有A工作，吹出的是冷风；
当S1和S2都闭合时，A与B并联，同时工作，吹出的是热风；
当S2闭合，S1断开时，A、B两用电器都不工作．
故答案为：S1和S2；并．
点评：
解答本题要掌握干路开关控制所有用电器，支路开关控制本支路用电器．

4．（2013•莆田）如图所示电路，断开开关S1、S2，闭合开关S3，灯L1与L2　串　联；断开开关S3，闭合开关S1、S2，灯L1与L2　并　联．（填“串”或“并”）

考点：
串联电路和并联电路的辨别．4217802
专题：
电流和电路．
分析：
在串联电路中电流只有一条路径；在并联电路中电流有多条流通路径．
解答：
解：断开开关S1、S2，闭合开关S3，灯L1与L2顺次连接，电路中电流只有一条路径，因此灯L1与L2串联连接；
闭合开关S1、S2，电流从电源正极开始分支，分别流过灯L1与L2，然后两路汇合共同回到电源负极，因此灯L1与L2并联连接．
故答案为：串；并．
点评：
本题考查了识别串并联电路的能力，关键是会区分电路的三种状态．

5．（2011•益阳）家里往往不止一盏电灯，还有电视、电冰箱等用电器．这些用电器之间的连接方式是　并　联．电灯的开关应该接在　火　 线和灯泡之间．

考点：
串联电路和并联电路的辨别；家庭电路的连接．4217802
专题：
压轴题．
分析：
家庭电路中用电器之间是并联的、插座之间是并联的、用电器和插座之间是并联的、开关和开关控制的用电器之间是串联，并且开关应应该接在火线和用电器之间．
解答：
解：为了使各用电器独立工作，并且互不影响，因此家庭电路中的用电器的连接方式为并联连接；
从安全角度考虑，与电灯串联的开关在断开时，应该使用电器与火线断开，因此控制电灯的开关应接在火线和电灯之间．
故答案为 并，火．
点评：
掌握家庭电路中用电器之间、插座之间、用电器和插座之间、开关和开关控制的用电器之间的连接方法．注意从安全角度进行分析电路的连接方式．

6．（2011•厦门）如图是电冰箱的简化电路图．图中L是电冰箱内的照明灯，M是压缩机用的电动机．开关S1、S2都闭合时，L与M　并联　（选填“串联”或“并联”）．S1、S2中属于温控开关的是　S2　．

考点：
串联电路和并联电路的辨别．4217802
分析：
根据串并联电路的特点判断：串联电路中各元件逐个顺次连接，只有一条电流的流通路径；并联电路中各用电器并联连接，电路中电流有多条流通路径．
温控开关的作用是当冰箱里的温度降低到一定程度后，压缩机停止工作，直到温度高到一定的值才再次启动．
解答：
解：如图是电冰箱的简化电路图所示，当开关S1、S2都闭合时，灯泡L与电动机M有两条流通路径，属于并联；
冰箱里的温度降低到一定程度后，温控开关会自动断开电动机，让电动机停止工作，故与电动机串联的是S2属于温控开关．
故答案为：并联；S2．
点评：
本题考查了电冰箱的工作电路．电冰箱中电灯与压缩机是并联关系，能够独立工作，互不影响；知道温控开关与压缩机用的电动机串联才能控制压缩机工作情况．

7．（2011•大连）将图中的各器材连成电路．要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯．

考点：
实物的电路连接；电路的基本连接方式．4217802
专题：
作图题；压轴题．
分析：
本题考查实物电路的连接，一般的思路是先根据要求画出电路图，再根据电路图连接实物图．
解答：
解：（1）根据电路的要求“L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯”分析电路，两灯并联，电流有两条支路，开关S1在L1灯的支路上，开关S2在干路上，电路图如图1；
（2）根据电路图，按电流路径逐个连接电路，注意电流的分支点和汇合点，如图2所示．
故答案为：图2所示．

图1 图2
点评：
连接实物图有以下几点问题：（1）串联电路，按照电流路径逐个顺次连接就可以，一般比较简单；
（2）并联电路，有两种方式：①先连接其中一条电路，再连接另一条；
②按照先支路后干路的方式连接．无论哪种方式，都应注意电流的分支点和汇合点．

8．（2010•黔西南州）如图所示电路中，当　S1S3　闭合时，L1、L2并联；当　S2S3　闭合时，电路会发生短路，损坏电源．

考点：
电路的三种状态；电路的基本连接方式．4217802
专题：
图析法．
分析：
所谓并联，就是各用电器两端分别连在一起，每条支路上都只有一个用电器；
所谓电源短路，就是电流不经过用电器，电源两极直接相连．
解答：
解：要让两灯并联，就必须让两灯的两端并列连接在一起，L1和L2分别在两条支路上．由图可知，当开关S1和S3都闭合时，电流从正极出发分成了两条路，一条经过L1和S1回到负极，一条经过S3、L2和S1回到负极，所以L1和L2分别在两条支路上，两灯为并联；
要让电源短路，就必须让电流不经过用电器．由图可知，当开关S2和S3都闭合时，电流不经过用电器，导线直接把电源两极连在一起，电路发生了短路．
故答案为 S1S3；S2S3．
点评：
解答此类题时，要根据串联、并联和短路的定义或特征并结合电流法去分析．

9．（2010•鸡西）如图所示，在电路中要使电灯L1和L2并联，应闭合开关　S1、S3　．为了防止电路出现短路，不能同时闭合开关　S2、S3　．

考点：
串联电路和并联电路的辨别；电路的三种状态．4217802
分析：
串联电路中电流只有一条路径，各用电器之间相互影响；并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；电源短路是指用导线将电源两极直接连接起来的电路．
解答：
解：要使两灯泡并联，电流从电源正极流出需要经过S1，然后分别经过灯泡支路L1和支路L2、S3，再流回电源负极；因此应闭合开关S1、S3；
当闭合开关S2、S3时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S2、S3．
故答案为 S1、S3；S2、S3．
点评：
本题主要考查对串并联电路连接特点的了解；以及电路的三种状态的掌握．

10．（2007•兰州）某条街上的路灯总是同时亮灭，它们是　并　（填“并”、“串”或“混”）联的．

考点：
串联电路和并联电路的辨别．4217802
分析：
并联电路中的各用电器可以单独工作，并且互不影响．
解答：
解：因为路灯中的一盏灯坏了，不影响其它路灯的工作，因此路灯是并联连接．
故答案为 并．
点评：
掌握并联电路中各用电器可以单独工作的特点，知道并联电路在生活中的应用．

11．（2013•和平区一模）如图所示电路，只闭合开关　S1　时，L1和L2组成串联电路；只闭合开关　S2和S3　时，L1和L2组成并联电路．

考点：
电路的基本连接方式．4217802
专题：
图像综合题．
分析：
各电路元件首尾顺次连接的连接方式是串联，串联电路只有一条电流路径；
各电路元件首首相连、尾尾相连的连接方式是并联，并联电路有多条电流路径．
解答：
解：由电路图可知，开关S1闭合时，两灯泡首尾顺次连接，两灯泡串联；
开关S2、S3同时闭合时，两灯泡首首相连、尾尾相连，电路有两条电流路径，两灯泡并联．
故答案为：S1；S2、S3．
点评：
此题考查了对动态电路的分析，通过开关的开合状态改变电路的连接方式，要掌握串联电路和并联电路的特点．

12．（2011•宜兴市二模）如图所示，电路中要使L1和L2并联，应闭合开关　S1、S3　．要使L1和L2串联，应闭合开关　S2　，为了防止电路出现短路，不能同时闭合开关　S2、S3　．

考点：
串联电路和并联电路的辨别．4217802
分析：
串联电路：把电路中各元件首尾相接，连入电路就是串联．
并联电路：把几个用电器首首相接，尾尾相接，再连入电路，就是并联．
电源短路是指电源两极不经过用电器直接连通的电路，电源短路会烧坏电源，是绝对不允许的．
解答：
解：要使两灯泡并联，电流从电源正极流出需要经过S1，然后分别经过灯泡支路L1和支路L2、S3，再流回电源负极；因此应闭合开关S1、S3；
要使灯L1和L2串联，则应将两灯首尾相连接到电源两端，则由图可知只要闭合S2，断开S1、S3；
当闭合开关S2、S3时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S2、S3．
故答案为 S1、S3；S2；S2、S3．
点评：
本题考查了并联、串联的连接和开关的状态对电灯的连接方式的影响．同时要注意理解电路的三种状态．

13．（2010•淮安模拟）小明同学正确连接的电铃、电灯实物图，如图所示．电灯L1、L2间的连接是　并　联，闭合开关S1，灯　L1　亮，电铃　响　（选填“响”或“不响”）．

考点：
串联电路和并联电路的辨别．4217802
分析：
根据并联电路是指用电器并列连接，串联电路是指依次连接的电路进行分析；
当闭合开关S1，电铃和电灯L1串联，根据电路的状态确定用电器的工作情况．
解答：
解：因为电灯L1和L2并列连接，因此电灯L1、L2间的连接是并联；
当闭合开关S1时，电铃和电灯L1串联，因此电铃响，电灯L1亮，电灯L2不亮．
故答案为 并，L1，响．
点评：
此题是结合电路图考查电路中用电器的连接情况，要会结合开关的组合分析电路中电流的流向，从而可以判断电路状态．

三．解答题（共17小题）
14．（2013•青岛）综合作图﹣﹣小雨房间的灯
小雨的房间里有两盏灯，总开关S1闭合后，若将单刀双掷开关S2拨至a处，房间吸顶灯L1亮；若将S2拨至b处，壁灯L2亮，并且可以通过开关S3，S4控制，使它有三个不同的亮度．
现有一个电源、一个单刀双掷开关、3个开关、2个灯泡、2个相同的定阻电阻和若干导线．请你设计上述电路，并将电路图画在方框内．

考点：
串、并联电路的设计．4217802
专题：
作图题；压轴题；设计与制作题；电流和电路．
分析：
由题意可知，开关S1位于干路，单刀双掷开关S2拨至a处灯L1亮说明L1位于a支路，S2拨至b处壁灯L2亮说明L2位于b支路，通过开关S3、S4控制L2有三个不同的亮度说明两个电阻串联或并联后与灯泡L2串联且通过两开关的闭合、断开改变灯泡L2的亮暗．
解答：
解：由题意可知，开关S1位于干路，灯泡L1与a触动相连，两电阻并联或并联后和灯泡L2与触点b相连，且通过两开关的闭合、断开改变灯泡L2的亮暗，如下图所示：

点评：
本题考查了串、并联电路的设计，关键是根据题意得出各用电器的连接方式和开关的位置，注意通过开关S3，S4控制L2有三个不同的亮度时，两电阻可以是串联，也可以是并联．

15．（2013•大连）将如图中的各电路元件连接起来．要求R1与R2并联，开关S1控制R1和R2，开关S2只控制R2．

考点：
实物的电路连接．4217802
专题：
压轴题；电流和电路．
分析：
R1与R2并联，开关S1控制R1和R2，说明开关S1在干路上，开关S2只控制R2，说明开关S2在R2所在的支路上；根据题意依次连接．
解答：
解：从正极开始连接，经开关S1后分支，一支经灯泡L1回到负极，另一支经开关S2、灯L2回到负极，如图：

点评：
本题考查根据题意连接实物图和根据实物图画出电路图，关键是明白各个用电器的连接情况以及开关的控制情况，连接实物图是初中物理的难点也是重点．

16．（2013•达州）电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭．请在图中用笔画线连接好符合上述特点的电冰箱工作电路图．

考点：
实物的电路连接．4217802
专题：
作图题；压轴题；电流和电路．
分析：
由题意可知，电动压缩机与温控开关串联，照明灯泡与门控开关串联；灯和压缩机可以独立工作、互不影响，即为并联．
解答：
解：由题意可知：灯和压缩机是并联关系，且电动压缩机与温控开关串联，照明灯泡与门控开关串联，如下图所示：

点评：
本题考查了并联电路的特点和开关的作用，关键是根据题意得出灯泡与电动机独立工作、互不影响．

17．（2012•永州）请依据图1所示电路图，用笔画线代替导线将答题卡图2所示的实物图补充连接成完整电路．

考点：
实物的电路连接．4217802
专题：
作图题；电流和电路．
分析：
根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向，先串电路元件最多的电路，再将相应并联的部分接入电路即可．
解答：
解：采用“电流流向法”，电流从电源正极出发，依次串联开关S、电流表、电阻R1串联起来，再将电阻R2分别并联在电阻R1的左侧和电流表的负接线柱上即可，如下图所示：

点评：
本题考查了实物图的连接，关键是能根据电路图确定电路元件的连接方式，利用先串联最复杂的电路、再把并联的部分接到相应的位置．

18．（2009•襄阳）在如图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在　A和D或A和E　两点之间．

考点：
串联电路和并联电路的辨别．4217802
分析：
要解决此题，要掌握并联电路的概念，知道并联电路将各元件并列地连接起来．
并联电路电流不是只有一条回路．
解答：
解：分析图可知，灯AG的G端、灯CD的C端、灯EF的F端即C、G、F是连接在一起的，如果将三盏灯的另一端A、D、E连接起来，则三盏灯就并列地连接在了一起，即并联了．所以可以将A和D或E连接在一起．
故答案为：A和D或A和E．
点评：
此题主要考查了对并联电路的理解，关键是正确理解并联电路的特点．

19．（2009•天水）现有一个电源，一个开关，两个灯泡，导线若干，请你在下列方框中设计电路图．要求：
（1）开关控制总电路；
（2）两灯并联．

考点：
电路图及元件符号；串、并联电路的设计．4217802
专题：
作图题．
分析：
两个小灯泡的两端分别连在一起，然后接到电路中，这种连接方式是并联．
解答：
解：开关控制总电路，所以应将开关接在干路上，将两灯两端分别连在一起，答案如图：

点评：
本题依据串并联电路特点去设计电路图，比较简单．

20．（2007•通辽）如图所示，在某些接线柱间去掉或接上一些导线，可使3盏小灯泡分别成为串联或并联．

（1）成为串联最简单的方法是　去掉导线CG　；
（2）成为并联最简单的方法是　用导线连接DH　．

考点：
串联电路和并联电路的辨别．4217802
专题：
简答题．
分析：
要解决此题，需要掌握串并联电路的特点，知道串联电路是将各用电器逐个顺次连接起来，电流只有一条通路．
并联电路各用电器并列地连接在一起，各个支路都可以形成一条回路．
解答：
解：（1）要成为串联，应将CG这条线去掉．这样从电源的正极，电流分别经过L3、L2、L1，所以三盏灯串联．
故答案为：去掉导线CG．
（2）要成为并联电路，需要使各个灯泡各自形成一条回路，在D和H之间再接一条导线，这样从C到D到H是L3所在的支路；从C到G到H是L1所在的支路；从C到G到F到E到D到H是L2所在的支路．因此三盏灯并联．所以可以D和H之间再接一条导线．
故答案为：用导线连接DH．
点评：
此题主要考查了电路的连接，一定要搞清串并联电路的区别．在分析时可以按电流的走向，从电源的正极出发．

21．（2004•沈阳）请你仔细观察如图所示实物电路，并在下面两种方案中任选一种方案，使电路成为合理的电路．

（1）在图中只加一根导线，使实物电中成为并联电路．
（2）在图中只改动一根导线的一端，使实物电路成为串联电路．要求：在被改动的导线上画“×”，然后画出改动的导线．

考点：
串、并联电路的设计．4217802
专题：
作图题；压轴题；设计与制作题．
分析：
电路的基本连接方式有两种．一种是串联：在串联电路中电流只有一条路径，各用电器之间顺次相连；另一种是并联：在并联电路中电流有多条流通路径，各个用电器之间并列连接．
解答：
解：（1）如下图左图所示：要使两灯泡并联，则两灯泡的两端应并列连接，所以可将L1的左端跟L2的右端相连．

（2）如上图右图所示：要使两灯泡串联，则两灯泡应首尾相接构成通路，所以可将L1的右端跟L2的右端相连．
点评：
本题主要考查了对串、并联电路中各个元件连接特点的了解．

22．（2004•兰州）如图所示，为使灯泡L1和L2串联，应将开关　S2　闭合；为使灯泡L1和L2并联，应将开关　S1、S3　闭合；将开关全部闭合时，将会造成　短路　．

考点：
串联电路和并联电路的辨别；电阻的串联；电阻的并联．4217802
专题：
压轴题；动态预测题．
分析：
解决此题要知道两灯泡逐个顺次连在电源两端的是串联，如果并联，即让灯泡的两端分别连在一起，结合电路图选择合适的开关组合，组成题目要求的灯泡连接方式．
解答：
解：当闭合开关S2时，电流从电源正极出发后依次经过两盏灯泡，这时灯泡L1和L2串联连接；
为使灯泡L1和L2并联，两盏灯泡的两端应分别连在一起，电流分别经过两盏灯泡后回到电源的负极，
所以应闭合开关S1、S3，断开开关S2；
将开关全部闭合时，因开关相当于导线，会将电源的正负两极直接连接，造成短路现象．
故答案为：S2；S1、S3；短路．
点评：
解决此题的关键是理解串、并联电路的特点，会连接简单的串并联电路；注意开关不是用电器，在电路中相当于导线．

23．（2013•南沙区一模）如图甲所示的电路，请在图甲中添加一条导线，使L1、L2并联，电流表只测量灯L1的电流，并在乙虚线方框内画出对应的电路图．

考点：
实物的电路连接；根据实物图画电路图．4217802
专题：
作图题．
分析：
连接实物图时需注意，电流表要与L1串联，两灯泡并联，开关控制干路；并画出相应的电路图．
解答：
解：从正极开始连接开关，然后分支，一支经电流表、L1回到负极；另一支经灯泡L2回到负极，如图所示：
点评：
本题考查电路图的画法，关键是明白实物图中各个用电器的连接情况，根据实物图画电路图是整个初中物理的难点，也是中考必考的内容．

24．（2013•闵行区一模）在图所示，有两根导线未连接，请用笔代替导线，补上后要求：L1和L2并联，电流表测L1的电流，电键S控制L2．

考点：
实物的电路连接．4217802
专题：
电流和电路．
分析：
灯L1和灯L2并联时，首首相联、尾尾相连接到电流表的负接线柱上即可；电流表与被测电路串联，开关与被控制的电路串联．
解答：
解：使电源正极与L2的左接线柱相连，开关与电源的负极相连，如下图所示：

点评：
本题考查了根据题意连接实物图和，属于基础知识，也是我们要掌握的基本技能．

25．（2013•历城区二模）汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态．如果手刹处在拉起状态，汽车也能运动，但时间长了会损坏刹车片．有一款汽车设计了一个提醒司机的电路：既汽车启动，相当于开关S1闭合，同时又手刹拉起，相当于开关S2闭合时，那么仪表盘上的指示灯会亮表示报警；汽车不启动，开关S1断开，指示灯熄灭；或者放下手刹，开关S2断开，指示灯也熄灭．请在右边虚线框中画出设计的电路图．

考点：
串、并联电路的设计．4217802
专题：
作图题；设计与制作题；电流和电路．
分析：
由题意可知，启动开关S1和手刹开关S2不能独立工作即为串联，据此画出电路图．
解答：
解：当开关S1与S2同时闭合时，指示灯亮，当开关S1与S2中有一个断开时，指示灯熄灭，由此可见，两开关是串联关系，如下图所示：

点评：
本题利用了对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻是保护电阻，可使电路对电源不被短路．

26．（2013•济南模拟）2013年我国《交通新法规》称为“史上最严”法规，其中对司乘人员必须系安全带作了严格要求．轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1即闭合，若未系安全带（安全带控制开关S2断开）仪表盘上的指示灯将亮起；当系上安全带时（安全带控制开关S2闭合），指示灯熄灭．请你帮他们在虚线框内设计出符合要求的电路图．

考点：
串、并联电路的设计．4217802
专题：
电流和电路．
分析：
由题意知，只有坐在座位上时，指示灯才亮，故S1可控制灯，当开关S2闭合时，灯又不亮了，说明指示灯被S2短路了．
解答：
解：先电源、指示灯、开关S1以及电阻串联，然后使开关S2与指示灯和开关S1并联；如图所示：

点评：
本题利用了对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻起保护电路的作用．

27．（2012•泰州模拟）下面电路，开关闭合时会发生短路烧坏电流表，请按要求进行改正：使两灯泡并联，电流表测总电流，错误或多余的导线去掉（画×），另外需要的导线可重新画上去．

考点：
串、并联电路的设计．4217802
专题：
作图题．
分析：
（1）两灯泡并联，电流表测总电流；原图中从电流不经用电器，直接回到电源的负极会发生短路．
（2）并联电路是将各用电器并列连接起来的电路，即有两条或多条电流的路径
解答：
解：开关闭合时原电路图会造成电源短路，要想使两灯泡并联、电流表测干路电流，只需把接电流表与灯泡的导线改接为灯泡的左端或把连接开关与灯泡的导线改接为灯泡的左端即可，如下图所示：
或
点评：
会根据串并联电路的特征识别电路，会正确识别电路的三种状态是解决该题的关键．

28．（2012•历下区一模）现在市场上有一种电脑键盘清洁器，可以有效清除计算机键盘间不易触及的灰尘．该产品由小型电动机、照明灯、连接线和外壳组成，它有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M．如图的方框内已画出了所连接的电源，请你在图中完成该电脑键盘清洁器的内部电路图．

考点：
串、并联电路的设计．4217802
专题：
设计与制作题．
分析：
开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，说明，小灯泡L和电动机M并联，各由一个开关控制．
解答：
解：小灯泡L和电动机M并联，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机，电路图如下：

点评：
（1）根据二者是否相互影响，判断出它们的连接方式，相互影响为串联，互不影响为并联；
（2）根据开关的控制作用，确定开关的位置，控制整个电路，开关在干路上，单独控制某个用电器，开关在支路上．

29．（2011•平谷区二模）如图所示电路，是小明在做“连接并联电路”的实验时的情况，如果闭合开关，将会发生　短路　故障，如果只改动一根导线就使两只灯泡并联，那么，应该　将与B接线柱相连导线c改接A（C）接线柱；或将与D接线柱相连导线d改接C（A）接线柱　．

考点：
串联电路和并联电路的辨别．4217802
专题：
错解分析题．
分析：
闭合开关S，导线直接将电源两极连在一起，即短路状态，是不允许的；
由于两个电灯并联，只需将与B接线柱相连导线c改接A（C）接线柱；或将与D接线柱相连导线d改接C（A）接线柱．
解答：
解：闭合开关S后，导线将电源两极连在了一起，电流没有经过电灯，因此闭合开关后形成电源短路，是不允许的．
为了使两灯泡并联，只需将与B接线柱相连导线c改接A（C）接线柱；或将与D接线柱相连导线d改接
